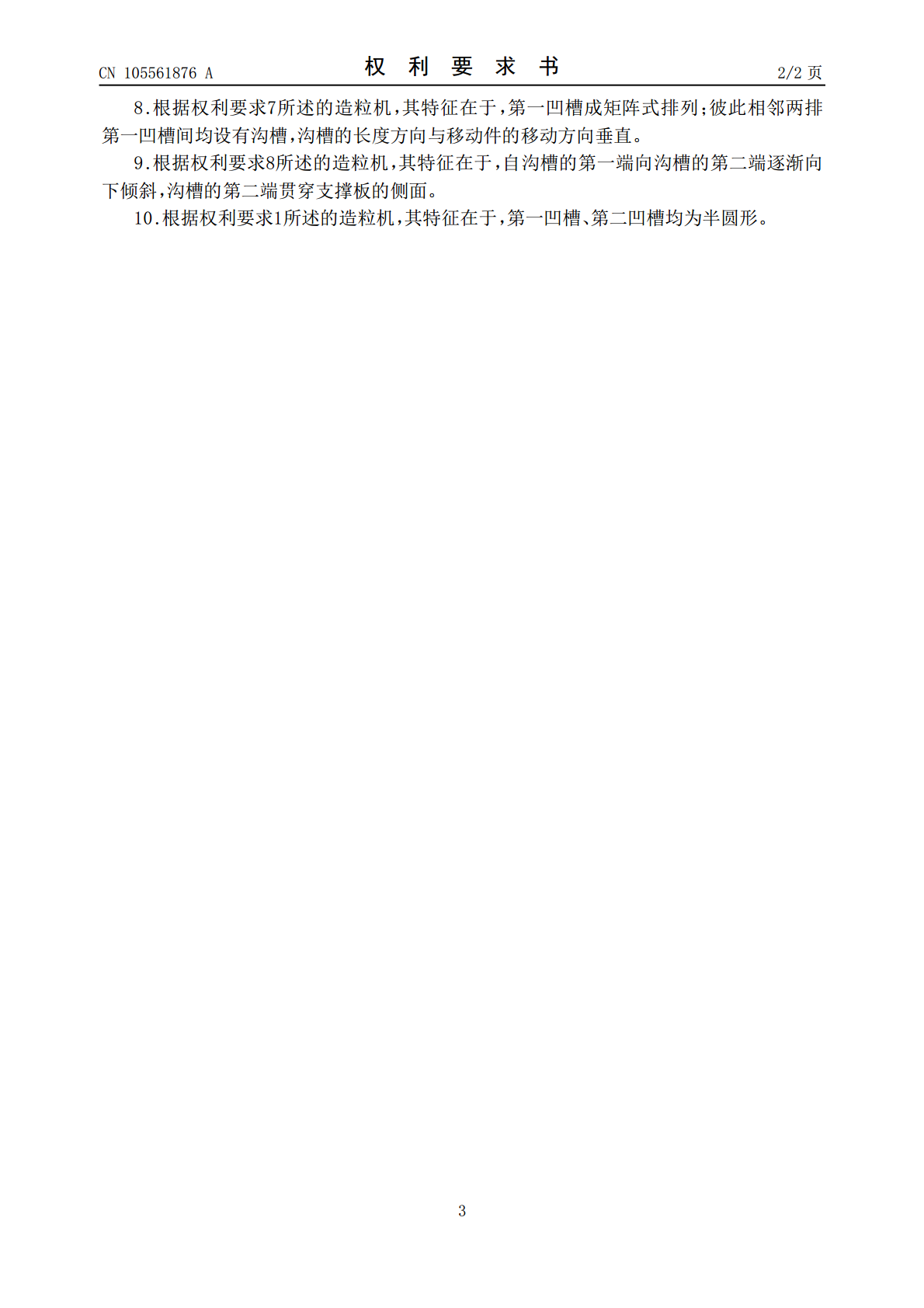

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105561876A(43)申请公布日2016.05.11(21)申请号201610146740.5(22)申请日2016.03.15(71)申请人芜湖三六机械有限公司地址241100安徽省芜湖市芜湖县新芜经济开发区经二路1036号(72)发明人潘明志(74)专利代理机构合肥市长远专利代理事务所(普通合伙)34119代理人程笃庆黄乐瑜(51)Int.Cl.B01J2/22(2006.01)B01J2/20(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种造粒机(57)摘要本发明公开了一种造粒机，包括两个平行设置的支架、两个移动件、多个支撑板、齿条、主动齿轮、驱动机构、压辊、加料机构、挡板；各支架上均设有导轨，导轨水平设置，两个支架上的导轨平行设置；两个移动件分别可移动的安装在两个导轨上，两个移动件相连接；多个支撑板均安装在移动件上，多个支撑板沿导轨的长度方向分布，各支撑板的上表面均设有多个第一凹槽；齿条安装在其中一个移动件上，齿条的长度方向与导轨的长度方向平行；主动齿轮置于齿条的一侧，主动齿轮与齿条啮合；驱动机构用于驱动主动齿轮转动。本发明造粒效果好，物料不会粘接，结构简单，使用方便。CN105561876ACN105561876A权利要求书1/2页1.一种造粒机，其特征在于，包括两个平行设置的支架、两个移动件、多个支撑板、齿条、主动齿轮、驱动机构、压辊、加料机构、挡板；各支架上均设有导轨，导轨水平设置，两个支架上的导轨平行设置；两个移动件分别可移动的安装在两个导轨上，两个移动件相连接；多个支撑板均安装在移动件上，多个支撑板沿导轨的长度方向分布，各支撑板的上表面均设有多个第一凹槽；齿条安装在其中一个移动件上，齿条的长度方向与导轨的长度方向平行；主动齿轮置于齿条的一侧，主动齿轮与齿条啮合；驱动机构用于驱动主动齿轮转动；压辊水平设置，压辊置于支撑板的上方并预设有间距，压辊的周向表面设有多个与第一凹槽相配合的第二凹槽，压辊上设有与主动齿轮相配合的从动齿轮；加料机构用于加入物料，沿移动件的移动方向，加料机构置于压辊的上游侧；沿移动件的移动方向，挡板置于压辊的下游侧，挡板至支撑板的上方，挡板的下表面与支撑板的上表面相贴合。2.根据权利要求1所述的造粒机，其特征在于，挡板靠近压辊的侧边的长度方向与导轨的长度方向斜交。3.根据权利要求1所述的造粒机，其特征在于，压辊的内部设有容纳腔，压辊上还设有多个连接通道，多个连接通道与多个第二凹槽一一对应设置，连接通道的第一端与第二凹槽连通，连接通道的第二端与容纳腔连通；还包括气泵、气管，气泵与气管连接，气管置于容纳腔内，气管上设有多个出气孔。4.根据权利要求3所述的造粒机，其特征在于，出气孔的方向朝向压辊的下游侧。5.根据权利要求1所述的造粒机，其特征在于，各支撑板上均设有多个通孔，通孔的轴线竖直设置，多个通孔分别与多个第一凹槽一一对应设置，各通孔的第一端与第一凹槽连通，各通孔的第二端贯穿支撑板的下表面；还包括多个滑杆、多个推板，多个滑杆分别安装在多个支撑板上，滑杆沿竖直方向设置，各滑杆的底端均设有限位块；多个推板与多个支撑板一一对应设置，推板置于支撑板的下方，推板与滑杆可移动连接，各推板的上表面均设有多个推杆，推杆沿竖直方向设置，推杆置于通孔内侧，一个推板上的多个推杆与一个支撑板上的多个通孔一一对应设置；推杆具有第一位置状态和第二位置状态，当推杆处于第一位置状态时，推杆置于第一凹槽的下方；当推杆处于第二位置状态时，推杆远离推板的一端置于通孔的上方。6.根据权利要求5所述的造粒机，其特征在于，各推杆远离推板的一端均设有凸缘，凸缘在水平面内截面的尺寸与通孔在水平面内截面的尺寸相等。7.根据权利要求5所述的造粒机，其特征在于，还包括支撑架、转轮、支撑柱、动力单元；转轮转动安装在支撑架上，转轮的轴线水平设置；动力单元用于驱动转轮转动；沿移动件的移动方向，支撑柱置于挡板的下游侧，支撑柱置于推板的下方，支撑柱的第一端与转轮的边缘连接，支撑柱的第二端为自由端；支撑柱具有第一位置状态和第二位置状态，当支撑柱处于第一位置状态时，支撑柱的第二端与推板不接触，当支撑柱处于第二位置状态时，支撑柱与推板接触并推动推板向上移动。2CN105561876A权利要求书2/2页8.根据权利要求7所述的造粒机，其特征在于，第一凹槽成矩阵式排列；彼此相邻两排第一凹槽间均设有沟槽，沟槽的长度方向与移动件的移动方向垂直。9.根据权利要求8所述的造粒机，其特征在于，自沟槽的第一端向沟槽的第二端逐渐向下倾斜，沟槽的第二端贯穿支撑板的侧面。10.根据权利要求1所述的造粒机，其特征在于，第一凹槽、第二凹槽均为半圆形。3CN105561876A说明书1/
