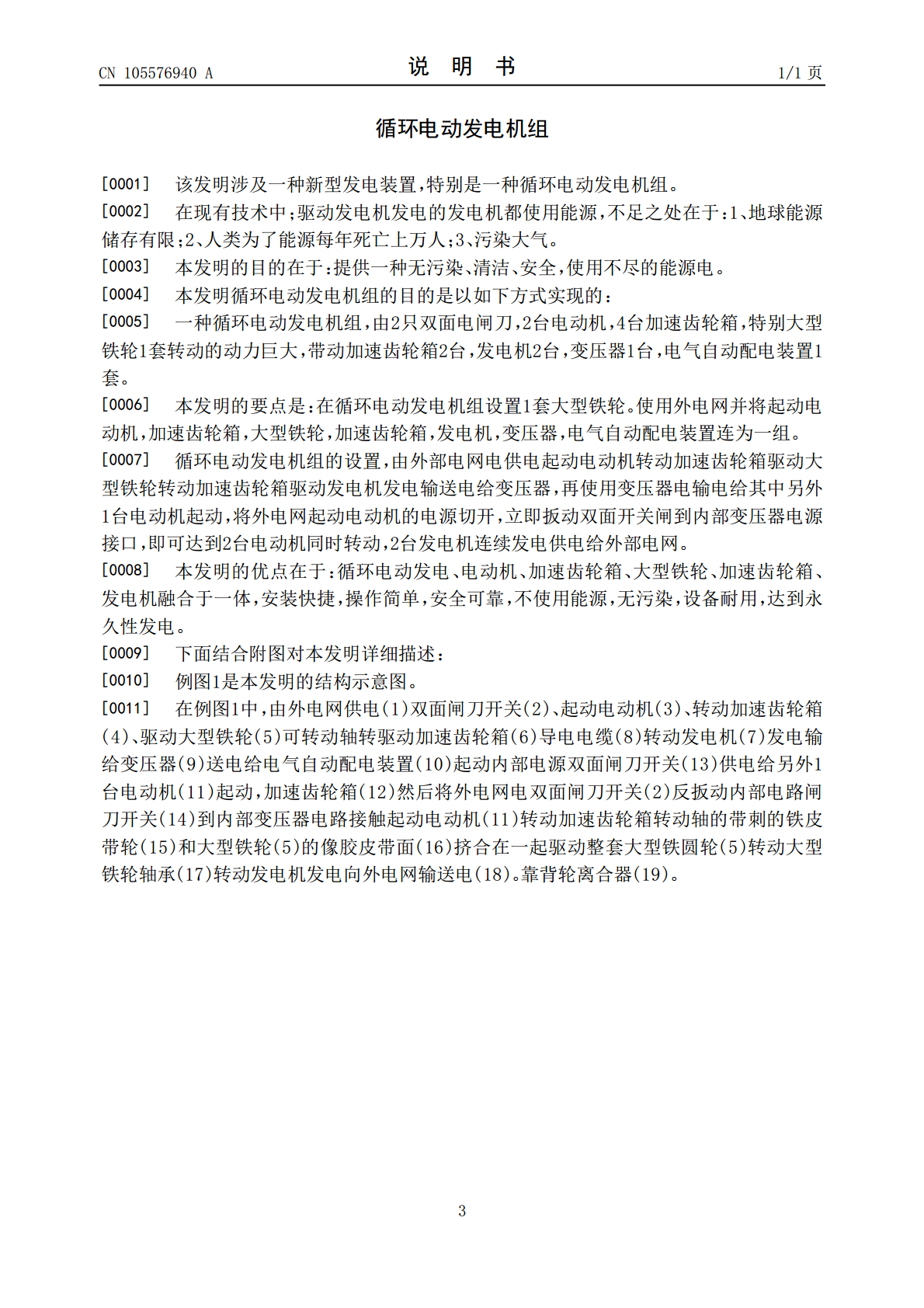

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105576940A(43)申请公布日2016.05.11(21)申请号201610001301.5(22)申请日2016.01.05(71)申请人杨荣地址530405广西壮族自治区南宁市宾阳县宾州镇仁爱街137号(72)发明人杨荣(51)Int.Cl.H02K53/00(2006.01)权利要求书1页说明书1页附图1页(54)发明名称循环电动发电机组(57)摘要本发明涉及一种循环电动发电机组，由双面闸刀开关起动电动机，连接加速齿轮箱、连接大型铁轮轴、连接加速齿轮箱轴、连接发电机轴。电动机，加速齿轮箱、发电机、变压器、电气自动配电装置、导电电缆，特别是大型铁轮，大型铁轮圆周设置一条像胶皮带，由电动机的加速齿轮箱的转动轴的皮带轮带刺面挤合大型铁轮像胶皮带驱动整套大型铁轮转动自如。优点在于：使用极少的电能动力，就能转动整套大型铁轮的转动，牢固简易，安全可靠，自如转动，提供巨大动力给加速齿轮箱和发电机组发电。CN105576940ACN105576940A权利要求书1/1页1.一种循环电动发电机组，由双面电闸刀(2)、(13)，电动机(3)加速齿轮箱(4)，大型铁轮(5)，加速齿轮箱(6)，发电机(7)，变压器(9)，电气自动装置(10)。2.根据权利要求1所述的一种循环电动发电机组，其特征在于：起动电动机(3)转动加速齿轮箱(4)驱动大型铁轮(5)带动加速齿轮箱(6)转动发电机(7)发电输送到变压器(9)送电给电气自动配电装置(10)对外电网输送电(18)。3.根据权利要求1或2所述的一种循环电动发电机组，其特征在于：外电网供电起动电动机(3)，加速齿轮箱(4)，大型铁轮(5)，加速齿轮箱(6)，发电机(7)连动发电机发电。4.根据权利要求3所述的一种循环电动发电机组，其特征在于：外电网供电起动电动机(3)后连接的机组装置带动发电机发电输送到变压器(9)。再利用内部变压器的电源起动另外一台电动机(11)转动大型铁轮(5)转动发电机(7)发电，然后立即将起动电动机(3)的双面电闸刀分开反拉闸到内部变压器电源(10)再起动该电动机(3)转动加速齿轮箱(4)转动轴带刺的皮带轮(15)挤合大型铁轮像胶皮带面(16)驱动整套大型铁轮(5)转动加速齿轮箱(6)轴转动发电机(7)发电。2CN105576940A说明书1/1页循环电动发电机组[0001]该发明涉及一种新型发电装置，特别是一种循环电动发电机组。[0002]在现有技术中；驱动发电机发电的发电机都使用能源，不足之处在于：1、地球能源储存有限；2、人类为了能源每年死亡上万人；3、污染大气。[0003]本发明的目的在于：提供一种无污染、清洁、安全，使用不尽的能源电。[0004]本发明循环电动发电机组的目的是以如下方式实现的：[0005]一种循环电动发电机组，由2只双面电闸刀，2台电动机，4台加速齿轮箱，特别大型铁轮1套转动的动力巨大，带动加速齿轮箱2台，发电机2台，变压器1台，电气自动配电装置1套。[0006]本发明的要点是：在循环电动发电机组设置1套大型铁轮。使用外电网并将起动电动机，加速齿轮箱，大型铁轮，加速齿轮箱，发电机，变压器，电气自动配电装置连为一组。[0007]循环电动发电机组的设置，由外部电网电供电起动电动机转动加速齿轮箱驱动大型铁轮转动加速齿轮箱驱动发电机发电输送电给变压器，再使用变压器电输电给其中另外1台电动机起动，将外电网起动电动机的电源切开，立即扳动双面开关闸到内部变压器电源接口，即可达到2台电动机同时转动，2台发电机连续发电供电给外部电网。[0008]本发明的优点在于：循环电动发电、电动机、加速齿轮箱、大型铁轮、加速齿轮箱、发电机融合于一体，安装快捷，操作简单，安全可靠，不使用能源，无污染，设备耐用，达到永久性发电。[0009]下面结合附图对本发明详细描述：[0010]例图1是本发明的结构示意图。[0011]在例图1中，由外电网供电(1)双面闸刀开关(2)、起动电动机(3)、转动加速齿轮箱(4)、驱动大型铁轮(5)可转动轴转驱动加速齿轮箱(6)导电电缆(8)转动发电机(7)发电输给变压器(9)送电给电气自动配电装置(10)起动内部电源双面闸刀开关(13)供电给另外1台电动机(11)起动，加速齿轮箱(12)然后将外电网电双面闸刀开关(2)反扳动内部电路闸刀开关(14)到内部变压器电路接触起动电动机(11)转动加速齿轮箱转动轴的带刺的铁皮带轮(15)和大型铁轮(5)的像胶皮带面(16)挤合在一起驱动整套大型铁圆轮(5)转动大型铁轮轴承(17)转动发电机发电向外电网输送电(18)。靠背轮离合器(19)。3CN105576940A说明书附图1/1页图14
