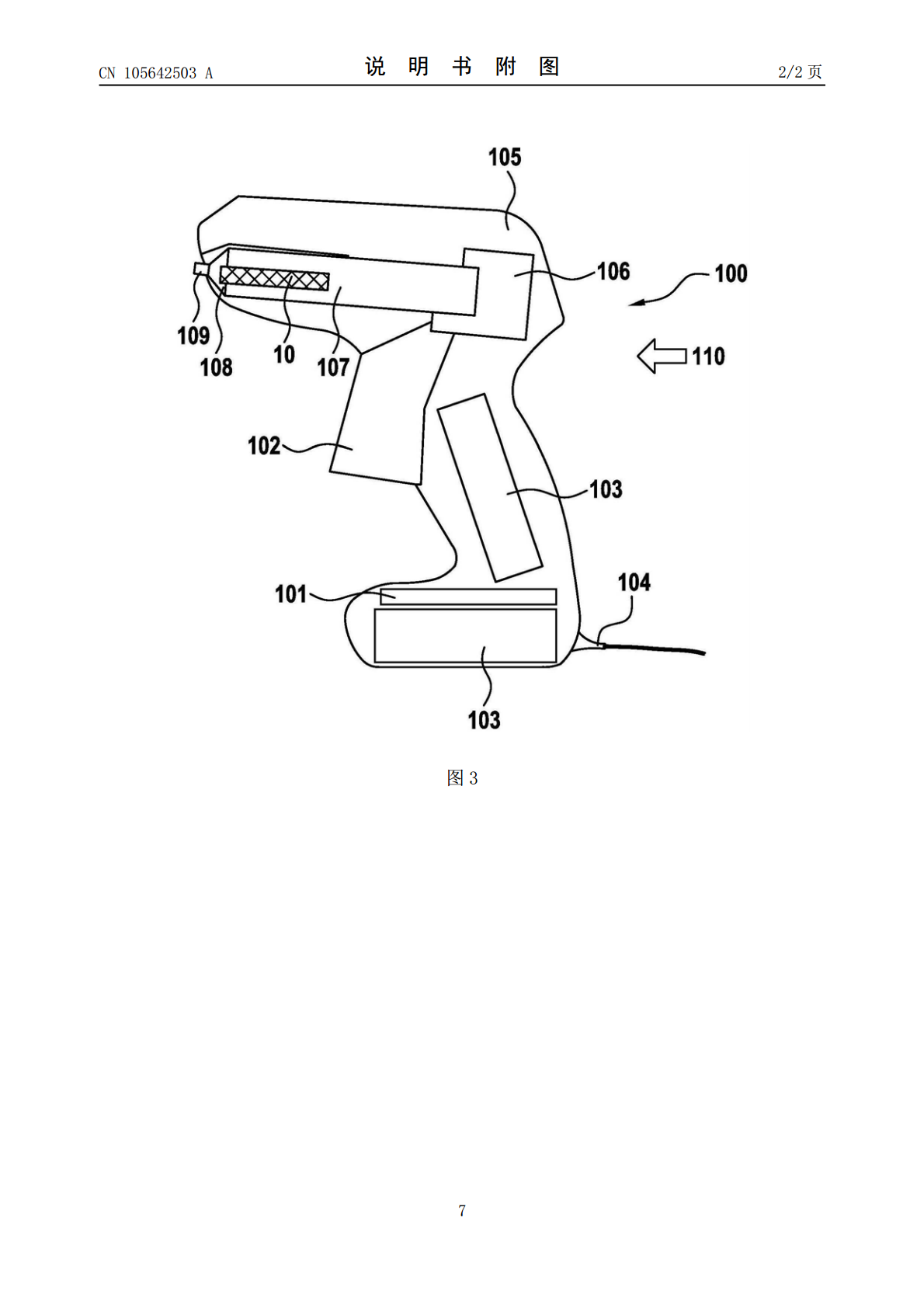

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105642503A(43)申请公布日2016.06.08(21)申请号201510874646.7(22)申请日2015.12.02(30)优先权数据102014224595.82014.12.02DE(71)申请人罗伯特·博世有限公司地址德国斯图加特(72)发明人M·法贝尔A·罗若T·埃策尔(74)专利代理机构永新专利商标代理有限公司72002代理人韩长永(51)Int.Cl.B05C5/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称用于热胶装置的胶棒(57)摘要本发明涉及一种用于热胶装置、特别是热胶枪的胶棒(10)，其具有外轮廓(11)，所述外轮廓具有长度(12)和直径(13)，长度(12)与直径(13)的预定的比例处于1:1至7:1的范围内。CN105642503ACN105642503A权利要求书1/1页1.一种用于热胶装置(100)、特别是热胶枪(120)的胶棒(10)，其具有外轮廓(11)，所述外轮廓具有一长度(12)和一直径(13)，其特征在于，长度(12)与直径(13)的预定的比例处于1:1至7:1的范围内。2.根据权利要求1所述的胶棒，其特征在于，所述外轮廓(11)构造为至少基本上圆柱形。3.根据权利要求1或2所述的胶棒，其特征在于，所述长度(12)处于8mm至40mm的范围内，优选处于8mm至25mm的范围内。4.根据前述权利要求中任一项所述的胶棒，其特征在于，所述直径(13)处于5mm至10mm的范围内并且优选为7mm。5.根据前述权利要求中任一项所述的胶棒，其特征在于，设置可熔的胶介质(14)，所述可熔的胶介质能够在160℃至200℃范围内的加工温度下熔化。6.根据权利要求5所述的胶棒，其特征在于，所述可熔的胶介质(14)能够在160℃至200℃范围内的加工温度下在5秒至90秒的范围内、优选5秒至40秒的范围内的加工持续时间内熔化。7.根据权利要求5或6所述的胶棒，其特征在于，所述可熔的胶介质(14)设置有配色(15)和/或闪亮效应(16)。8.一种热胶装置(100)、特别是热胶枪(120)，其用于加工根据权利要求1至7中任一项所述的胶棒(10)。2CN105642503A说明书1/3页用于热胶装置的胶棒技术领域[0001]本发明涉及一种用于热胶装置、特别是热胶枪的胶棒，其具有外轮廓，所述外轮廓具有长度和直径。背景技术[0002]由现有技术公知了这种胶棒，所述胶棒具有大约7mm的直径和至少100mm的长度。这种胶棒可以在相应的应用中插入热胶装置的熔腔中并且接着区段地在所述熔腔中熔化。[0003]然而所述公知的胶棒的缺点是，所述胶棒具有相对高的、大约100秒数量级的加工持续时间。此外，在相应的应用中难于通过一个热胶装置使用多个不同的胶棒，因为在公知的热胶装置中没有设置胶棒的更换。发明内容[0004]因此，本发明的目的在于，提供一种胶棒，所述胶棒的特征在于短的加工持续时间，其中，在预定的应用中应该至少简化不同胶棒的更换。[0005]该问题通过一种用于热胶装置、特别是热胶枪的胶棒来解决，所述胶棒具有外轮廓，所述外轮廓具有长度和直径，其中，长度与直径的预定的比例处于1:1至7:1的范围内。[0006]因此，本发明允许提供相对紧凑的胶棒，所述胶棒的特征在于相对短的加工持续时间。此外，本发明的胶棒能够相对迅速地被完全加工，从而允许更频繁地更换不同的胶棒。[0007]通过在从属权利要求中提及的措施可以实现独立权利要求中给出的胶棒的有利的进一步方案和改进。[0008]一个有利的进一步方案在于，所述外轮廓构造为至少基本上圆柱形。[0009]圆柱形的外轮廓可以特别简单地制造并且此外可以良好地并且可靠地插入热胶装置的相应的熔腔中。[0010]根据一个实施方式，所述长度处于8mm至40mm的范围内。[0011]由于更短的长度需要更少的能量来熔化胶棒，从而缩短了加工持续时间。在此特别优选的是，所述长度处于8mm至25mm的范围内，原因是由此可以制造特别紧凑的并且迅速熔化的胶棒。[0012]根据一个另外的实施方式，所述直径处于5mm至10mm的范围内。[0013]在这种直径下，不仅胶棒自身而且用于接收胶棒的熔腔可以紧凑地构造。[0014]在此特别优选地，所述直径是7mm，所述直径在接收和引导方面在由现有技术公知的胶棒中已被证实有利。[0015]根据一个实施方式，所述胶棒具有可熔的胶介质，所述可熔的胶介质能够在160℃至200℃范围内的加工温度下熔化。[0016]因此，胶棒也可以在由现有技术公知的热胶装置中被处理并且不要需要关于热胶装置的特别解决方案。3CN105642503A说明书2/3页[0017]在此特别优选地，所述可熔的胶
