注塑法兰型磁电式水表的上壳体结构.pdf

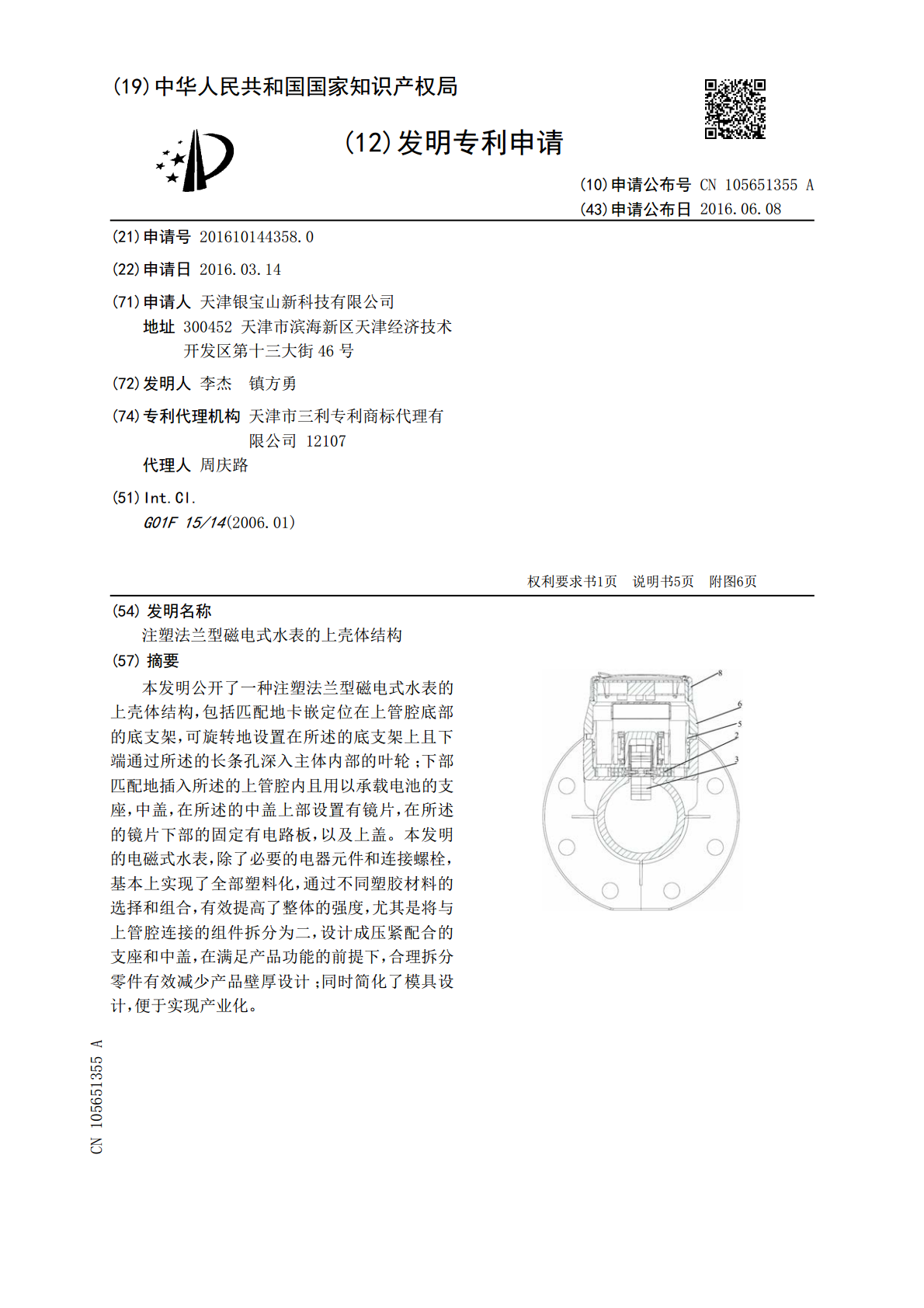

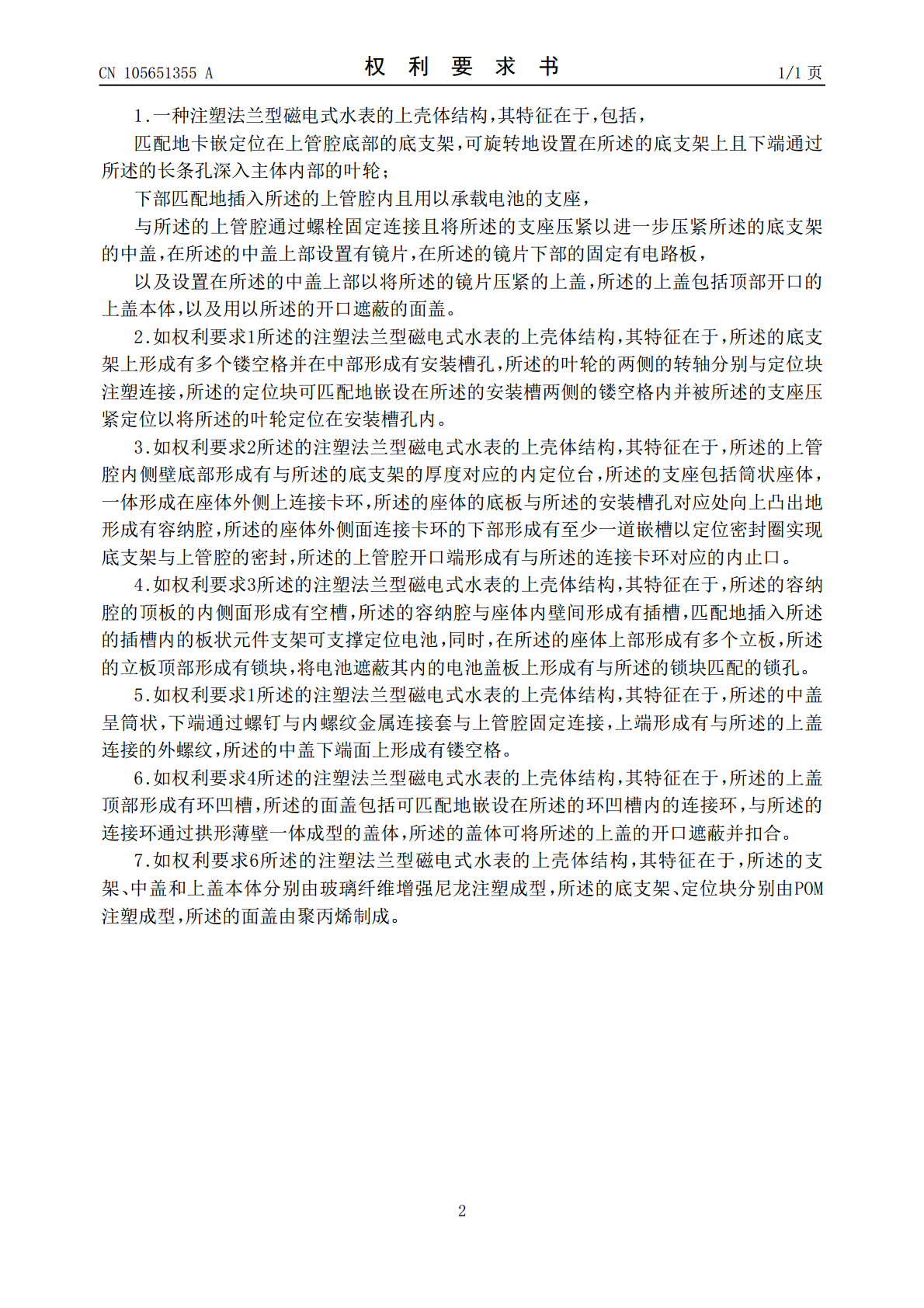

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105651355A(43)申请公布日2016.06.08(21)申请号201610144358.0(22)申请日2016.03.14(71)申请人天津银宝山新科技有限公司地址300452天津市滨海新区天津经济技术开发区第十三大街46号(72)发明人李杰镇方勇(74)专利代理机构天津市三利专利商标代理有限公司12107代理人周庆路(51)Int.Cl.G01F15/14(2006.01)权利要求书1页说明书5页附图6页(54)发明名称注塑法兰型磁电式水表的上壳体结构(57)摘要本发明公开了一种注塑法兰型磁电式水表的上壳体结构，包括匹配地卡嵌定位在上管腔底部的底支架，可旋转地设置在所述的底支架上且下端通过所述的长条孔深入主体内部的叶轮；下部匹配地插入所述的上管腔内且用以承载电池的支座，中盖，在所述的中盖上部设置有镜片，在所述的镜片下部的固定有电路板，以及上盖。本发明的电磁式水表，除了必要的电器元件和连接螺栓，基本上实现了全部塑料化，通过不同塑胶材料的选择和组合，有效提高了整体的强度，尤其是将与上管腔连接的组件拆分为二，设计成压紧配合的支座和中盖，在满足产品功能的前提下，合理拆分零件有效减少产品壁厚设计；同时简化了模具设计，便于实现产业化。CN105651355ACN105651355A权利要求书1/1页1.一种注塑法兰型磁电式水表的上壳体结构，其特征在于，包括，匹配地卡嵌定位在上管腔底部的底支架，可旋转地设置在所述的底支架上且下端通过所述的长条孔深入主体内部的叶轮；下部匹配地插入所述的上管腔内且用以承载电池的支座，与所述的上管腔通过螺栓固定连接且将所述的支座压紧以进一步压紧所述的底支架的中盖，在所述的中盖上部设置有镜片，在所述的镜片下部的固定有电路板，以及设置在所述的中盖上部以将所述的镜片压紧的上盖，所述的上盖包括顶部开口的上盖本体，以及用以所述的开口遮蔽的面盖。2.如权利要求1所述的注塑法兰型磁电式水表的上壳体结构，其特征在于，所述的底支架上形成有多个镂空格并在中部形成有安装槽孔，所述的叶轮的两侧的转轴分别与定位块注塑连接，所述的定位块可匹配地嵌设在所述的安装槽两侧的镂空格内并被所述的支座压紧定位以将所述的叶轮定位在安装槽孔内。3.如权利要求2所述的注塑法兰型磁电式水表的上壳体结构，其特征在于，所述的上管腔内侧壁底部形成有与所述的底支架的厚度对应的内定位台，所述的支座包括筒状座体，一体形成在座体外侧上连接卡环，所述的座体的底板与所述的安装槽孔对应处向上凸出地形成有容纳腔，所述的座体外侧面连接卡环的下部形成有至少一道嵌槽以定位密封圈实现底支架与上管腔的密封，所述的上管腔开口端形成有与所述的连接卡环对应的内止口。4.如权利要求3所述的注塑法兰型磁电式水表的上壳体结构，其特征在于，所述的容纳腔的顶板的内侧面形成有空槽，所述的容纳腔与座体内壁间形成有插槽，匹配地插入所述的插槽内的板状元件支架可支撑定位电池，同时，在所述的座体上部形成有多个立板，所述的立板顶部形成有锁块，将电池遮蔽其内的电池盖板上形成有与所述的锁块匹配的锁孔。5.如权利要求1所述的注塑法兰型磁电式水表的上壳体结构，其特征在于，所述的中盖呈筒状，下端通过螺钉与内螺纹金属连接套与上管腔固定连接，上端形成有与所述的上盖连接的外螺纹，所述的中盖下端面上形成有镂空格。6.如权利要求4所述的注塑法兰型磁电式水表的上壳体结构，其特征在于，所述的上盖顶部形成有环凹槽，所述的面盖包括可匹配地嵌设在所述的环凹槽内的连接环，与所述的连接环通过拱形薄壁一体成型的盖体，所述的盖体可将所述的上盖的开口遮蔽并扣合。7.如权利要求6所述的注塑法兰型磁电式水表的上壳体结构，其特征在于，所述的支架、中盖和上盖本体分别由玻璃纤维增强尼龙注塑成型，所述的底支架、定位块分别由POM注塑成型，所述的面盖由聚丙烯制成。2CN105651355A说明书1/5页注塑法兰型磁电式水表的上壳体结构技术领域[0001]本发明涉及水表技术领域，特别是涉及一种注塑法兰型磁电式水表。背景技术[0002]传统的水表壳体材料主要是铸铁，黄铜，不锈钢。铸铁制造的水表壳价格低廉，强度高，缺点是铸造粗糙，容易生锈腐蚀污染水质。黄铜制造的水表壳加工容易，铸造精致，耐腐蚀，缺点是价格较高，锈斑铜绿具有毒性，黄铜中的铅也是对人体有害物质。不锈钢耐腐蚀不生锈，是水表壳体的理想材料。但不锈钢材料加工困难，价格高，只能用于高端产品。[0003]由于溶于水的微量的铝对人体有害，而且铝合金在险性水中极易腐蚀，一直被排除在水表壳体材料之外。近来有厂家宣称制造出不腐蚀无害的铝合金水表壳体，但是大家疑虑其长期实际效果，该铝合金水表壳体价格接近甚至超过铜壳，前景难以看好。[0004]工程
