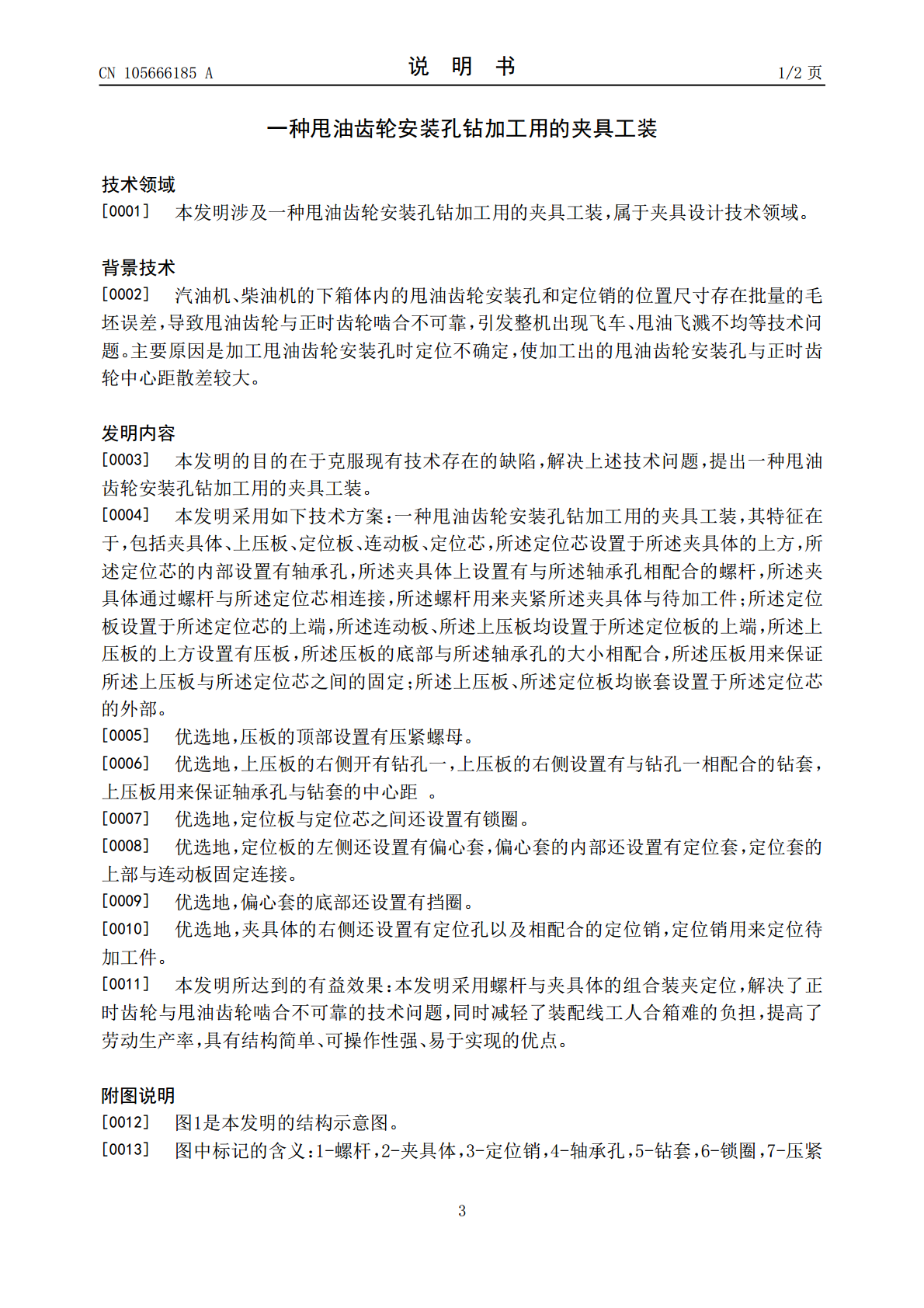

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105666185A(43)申请公布日2016.06.15(21)申请号201610185415.X(22)申请日2016.03.29(71)申请人苏州市合叶精密机械有限公司地址215007江苏省苏州市高新区通安镇华金路255号通安大众工业园内3号厂房(72)发明人黄文卿(74)专利代理机构南京纵横知识产权代理有限公司32224代理人董建林(51)Int.Cl.B23Q3/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种甩油齿轮安装孔钻加工用的夹具工装(57)摘要本发明公开了一种甩油齿轮安装孔钻加工用的夹具工装，其特征在于，包括夹具体、上压板、定位板、连动板、定位芯，所述定位芯设置于所述夹具体的上方，所述定位芯的内部设置有轴承孔，所述夹具体上设置有与所述轴承孔相配合的螺杆，所述夹具体通过螺杆与所述定位芯相连接，所述螺杆用来夹紧所述夹具体与待加工件；所述定位板设置于所述定位芯的上端，所述连动板、所述上压板均设置于所述定位板的上端，所述上压板的上方设置有压板，所述压板的底部与所述轴承孔的大小相配合，所述压板用来保证所述上压板与所述定位芯之间的固定；所述上压板、所述定位板均嵌套设置于所述定位芯的外部。本发明解决了正时齿轮与甩油齿轮啮合不可靠的技术问题。CN105666185ACN105666185A权利要求书1/1页1.一种甩油齿轮安装孔钻加工用的夹具工装，其特征在于，包括夹具体（2）、上压板（9）、定位板（10）、连动板（12）、定位芯（15），所述定位芯（15）设置于所述夹具体（2）的上方，所述定位芯（15）的内部设置有轴承孔（4），所述夹具体（2）上设置有与所述轴承孔（4）相配合的螺杆（1），所述夹具体（2）通过螺杆（1）与所述定位芯（15）相连接，所述螺杆（1）用来夹紧所述夹具体（2）与待加工件；所述定位板（10）设置于所述定位芯（15）的上端，所述连动板（12）、所述上压板（9）均设置于所述定位板（10）的上端，所述上压板（9）的上方设置有压板（8），所述压板（8）的底部与所述轴承孔（4）的大小相配合，所述压板（8）用来保证所述上压板（9）与所述定位芯（15）之间的固定；所述上压板（9）、所述定位板（10）均嵌套设置于所述定位芯（15）的外部。2.根据权利要求1所述的一种甩油齿轮安装孔钻加工用的夹具工装，其特征在于，所述压板（8）的顶部设置有压紧螺母（7）。3.根据权利要求1所述的一种甩油齿轮安装孔钻加工用的夹具工装，其特征在于，所述上压板（9）的右侧开有钻孔一，所述上压板（9的右侧设置有与所述钻孔一相配合的钻套（5），所述上压板（9）用来保证所述轴承孔（4）与所述钻套（5）的中心距。4.根据权利要求1所述的一种甩油齿轮安装孔钻加工用的夹具工装，其特征在于，所述定位板（10）与所述定位芯（15）之间还设置有锁圈（6）。5.根据权利要求1所述的一种甩油齿轮安装孔钻加工用的夹具工装，其特征在于，所述定位板（10）的左侧还设置有偏心套（13），所述偏心套（13）的内部还设置有定位套（11），所述定位套（11）的上部与所述连动板（12）固定连接。6.根据权利要求5所述的一种甩油齿轮安装孔钻加工用的夹具工装，其特征在于，所述偏心套（13）的底部还设置有挡圈（14）。7.根据权利要求1所述的一种甩油齿轮安装孔钻加工用的夹具工装，其特征在于，所述夹具体（2）的右侧还设置有定位孔以及相配合的定位销（3），所述定位销（3）用来定位待加工件。2CN105666185A说明书1/2页一种甩油齿轮安装孔钻加工用的夹具工装技术领域[0001]本发明涉及一种甩油齿轮安装孔钻加工用的夹具工装，属于夹具设计技术领域。背景技术[0002]汽油机、柴油机的下箱体内的甩油齿轮安装孔和定位销的位置尺寸存在批量的毛坯误差，导致甩油齿轮与正时齿轮啮合不可靠，引发整机出现飞车、甩油飞溅不均等技术问题。主要原因是加工甩油齿轮安装孔时定位不确定，使加工出的甩油齿轮安装孔与正时齿轮中心距散差较大。发明内容[0003]本发明的目的在于克服现有技术存在的缺陷，解决上述技术问题，提出一种甩油齿轮安装孔钻加工用的夹具工装。[0004]本发明采用如下技术方案：一种甩油齿轮安装孔钻加工用的夹具工装，其特征在于，包括夹具体、上压板、定位板、连动板、定位芯，所述定位芯设置于所述夹具体的上方，所述定位芯的内部设置有轴承孔，所述夹具体上设置有与所述轴承孔相配合的螺杆，所述夹具体通过螺杆与所述定位芯相连接，所述螺杆用来夹紧所述夹具体与待加工件；所述定位板设置于所述定位芯的上端，所述连动板、所述上压板均设置于所述定位板的上端，所述上压板的上方设置有压板，所述压板的底部与所述轴承孔的大小相配合，所
