一种新型水循环即热式太阳能热水器系统.pdf

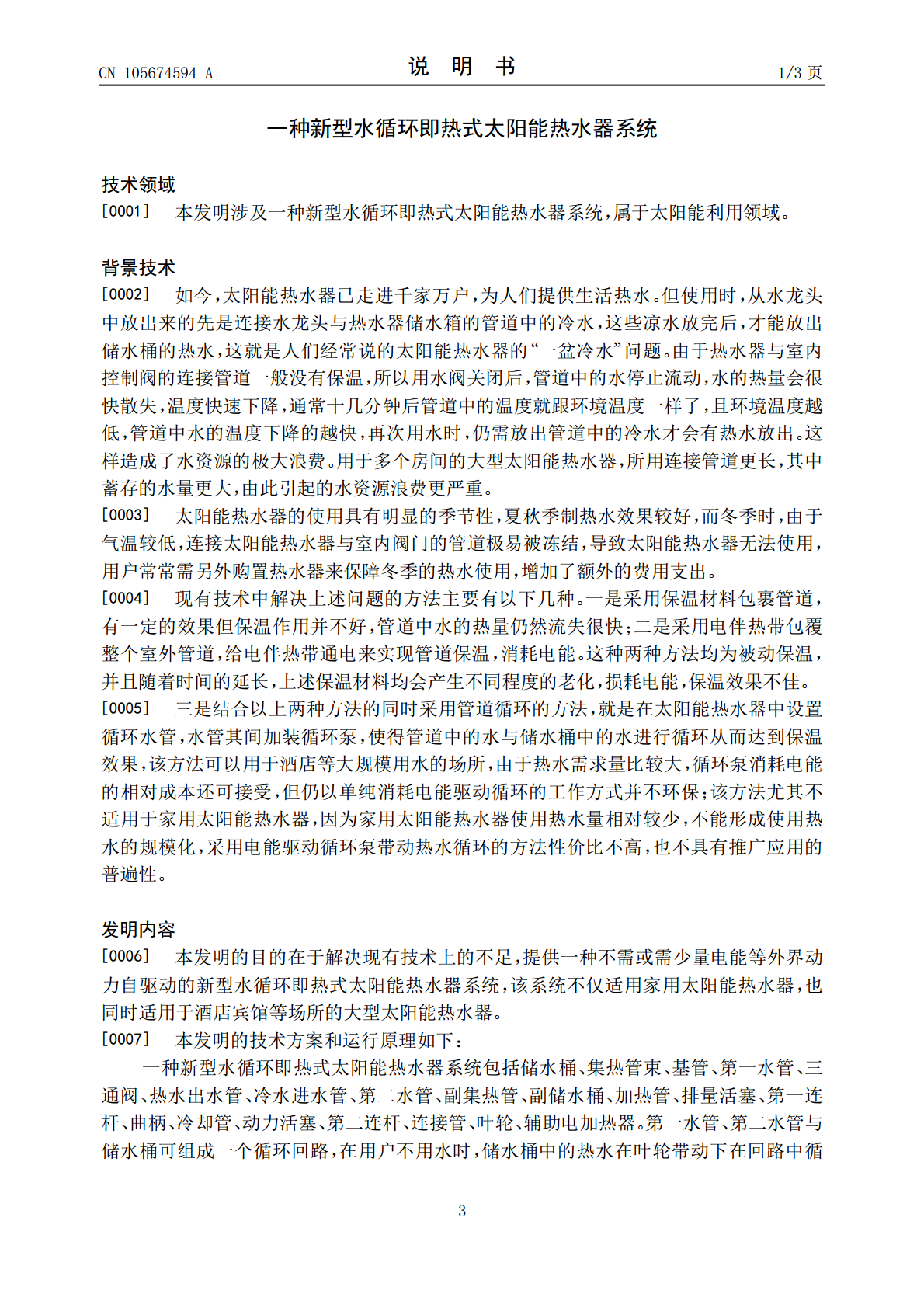

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105674594A(43)申请公布日2016.06.15(21)申请号201610198718.5(22)申请日2016.04.01(71)申请人烟台大学地址264005山东省烟台市莱山区清泉路30号烟台大学海洋学院(72)发明人赵海波苗家乐葛紫超张珂钗杨卫平(51)Int.Cl.F24J2/24(2006.01)F24J2/46(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种新型水循环即热式太阳能热水器系统(57)摘要本发明提供一种不需或需少量电能等外界动力自驱动的新型水循环即热式太阳能热水器系统，该系统不仅适用家用太阳能热水器，也同时适用于酒店宾馆等场所的大型太阳能热水器。本发明同现有技术相比，将第二水管与第一水管分开单独设置，通过三通阀的调节可形成一个封闭的回路，增加了不消耗电能或少量消耗电能的叶轮，驱动封闭回路中的热水循环流动，可随时为用户提供热水，不仅避免了现有太阳能热水器用之前要放凉水的过程，节约了水资源，还实现了太阳能的充分利用，保证全年尤其是冬季太阳能热水器的正常使用。CN105674594ACN105674594A权利要求书1/1页1.一种新型水循环即热式太阳能热水器系统，包括储水桶（1）、集热管束（2）、基管（3），其特征在于还包括第一水管（4）、三通阀（5）、热水出水管（6）、冷水进水管（7）、第二水管（8）、副集热管（9）、副储水桶（10）、加热管（11）、排量活塞（12）、第一连杆（13）、曲柄（14）、冷却管（15）、动力活塞（16）、第二连杆（17）、连接管（18）、叶轮（19）、辅助电加热器（20）；储水桶（1）连接集热管束（2），集热管束（2）连接基管（3），储水桶（1）连接第一水管（4）和第二水管（8），第一水管（4）连接第二水管（8），第二水管（8）连接三通阀（5），三通阀（5）连接热水出水管（6）和冷水进水管（7）；副集热管（9）与副储水桶（10）连接，辅助电加热器（20）置于副储水桶（10）内；加热管（11）左侧三分之二部分置于副储水桶（10）中，右侧三分之一部分露于副储水桶（10）外部；加热管（11）中设置排量活塞（12），排量活塞（12）将加热管（11）隔成密闭的左侧腔和右侧腔；冷却管（15）中设置动力活塞（16），动力活塞（16）将冷却管（15）左侧间隔成密闭左侧腔；加热管（11）的右侧腔通过连接管（18）与冷却管（15）的左侧腔连接；排量活塞（12）通过第一连杆（13）与曲柄（14）连接，动力活塞（16）通过第二连杆（17）与曲柄（14）连接，曲柄（14）与叶轮（19）连接，叶轮（19）在第一水管（4）中。2.根据权利要求1所述的一种新型水循环即热式太阳能热水器系统，其特征在于，去掉三通阀（5）、热水出水管（6），增加热水出水管（6-1）、上水阀（21）、热水出水阀(22)；第一水管（4）通过管道连接热水出水阀（22），热水出水阀（22）连接热水出水管（6-1），第二水管（8）连接上水阀（21），上水阀（21）连接冷水进水管（7）。3.根据权利要求2所述的一种新型水循环即热式太阳能热水器系统，其特征在于，热水出水阀(22)和热水出水管(6-1)可根据实际使用需要设置其数量。4.根据权利要求1或2所述的一种新型水循环即热式太阳能热水器系统，其特征在于，去掉副集热管(9)、副储水桶（10）；加热管（11）左侧三分之二部分置于储水桶（1）中，同时在储水桶（1）中设置辅助电加热器（20）。5.根据权利要求1或2所述的一种新型水循环即热式太阳能热水器系统，其特征在于，辅助电加热器（20）在光照不足的气象条件下工作。6.根据权利要求4所述的一种新型水循环即热式太阳能热水器系统，其特征在于，辅助电加热器（20）在光照不足的气象条件下工作。7.根据权利要求1或2所述的一种新型水循环即热式太阳能热水器系统，其特征在于，加热管（11）和/或冷却管（15）的外侧安装翅片。8.根据权利要求1或2所述的一种新型水循环即热式太阳能热水器系统，其特征在于，储水桶（1）可用与集热管束（2）分开的的箱/桶体代替。2CN105674594A说明书1/3页一种新型水循环即热式太阳能热水器系统技术领域[0001]本发明涉及一种新型水循环即热式太阳能热水器系统，属于太阳能利用领域。背景技术[0002]如今，太阳能热水器已走进千家万户，为人们提供生活热水。但使用时，从水龙头中放出来的先是连接水龙头与热水器储水箱的管道中的冷水，这些凉水放完后，才能放出储水桶的热水，这就是人们经常说的太阳能热水器的“一盆冷水”问题。由于热水器与室内控制阀的连接管道一般没有保温，所以用水阀关闭后，管道中的水停止流动，水的热量会很快散失，温度快
