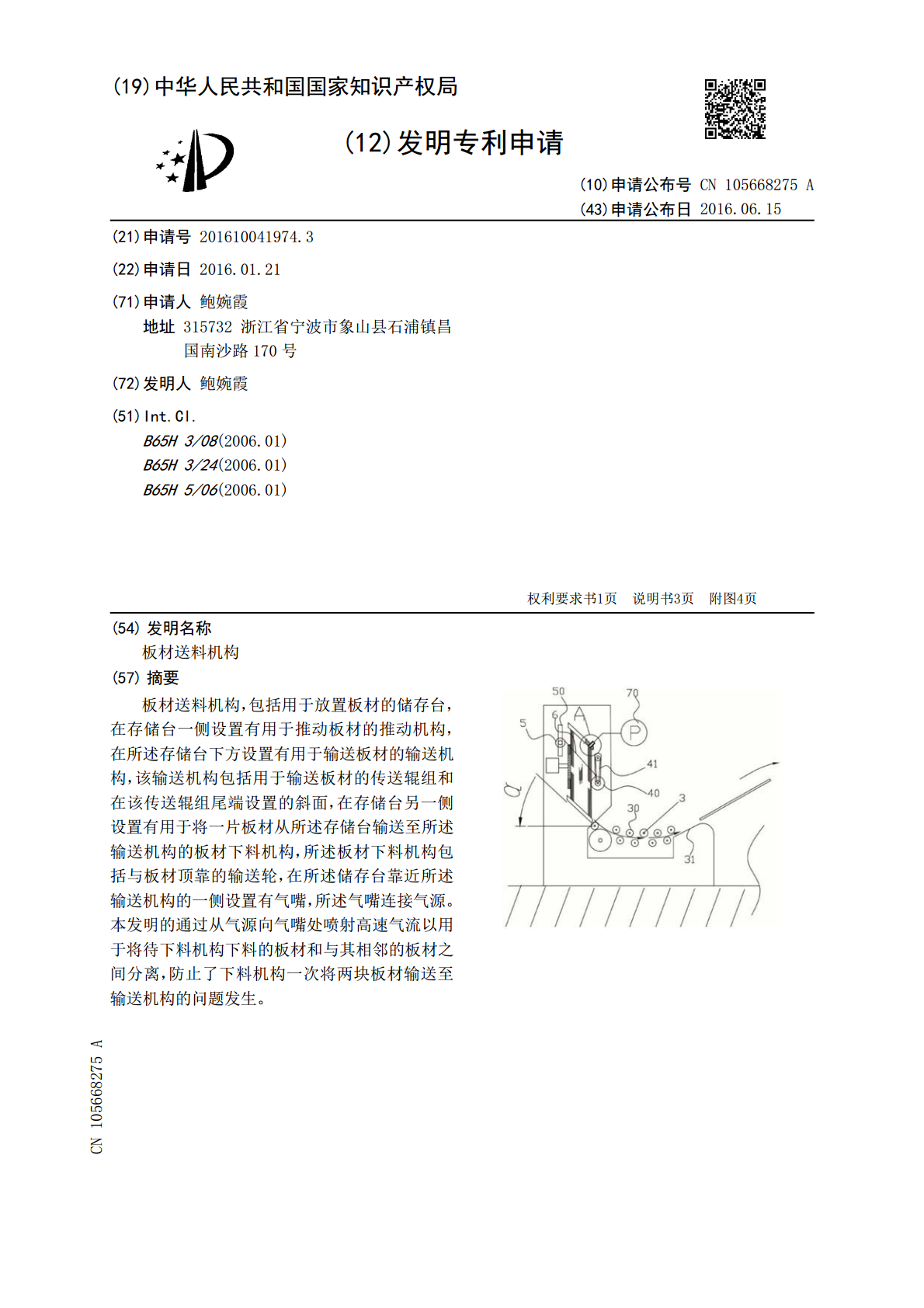

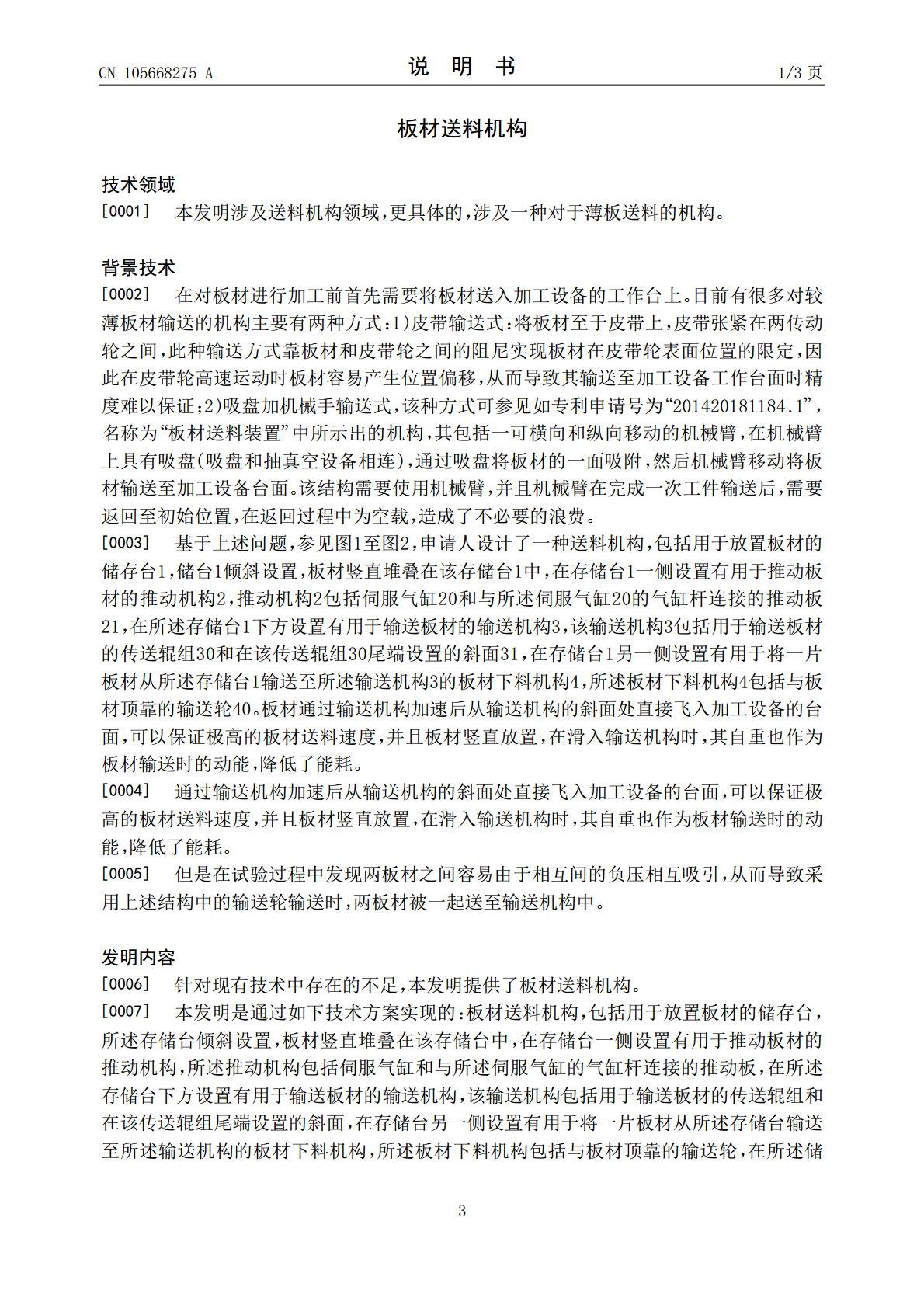

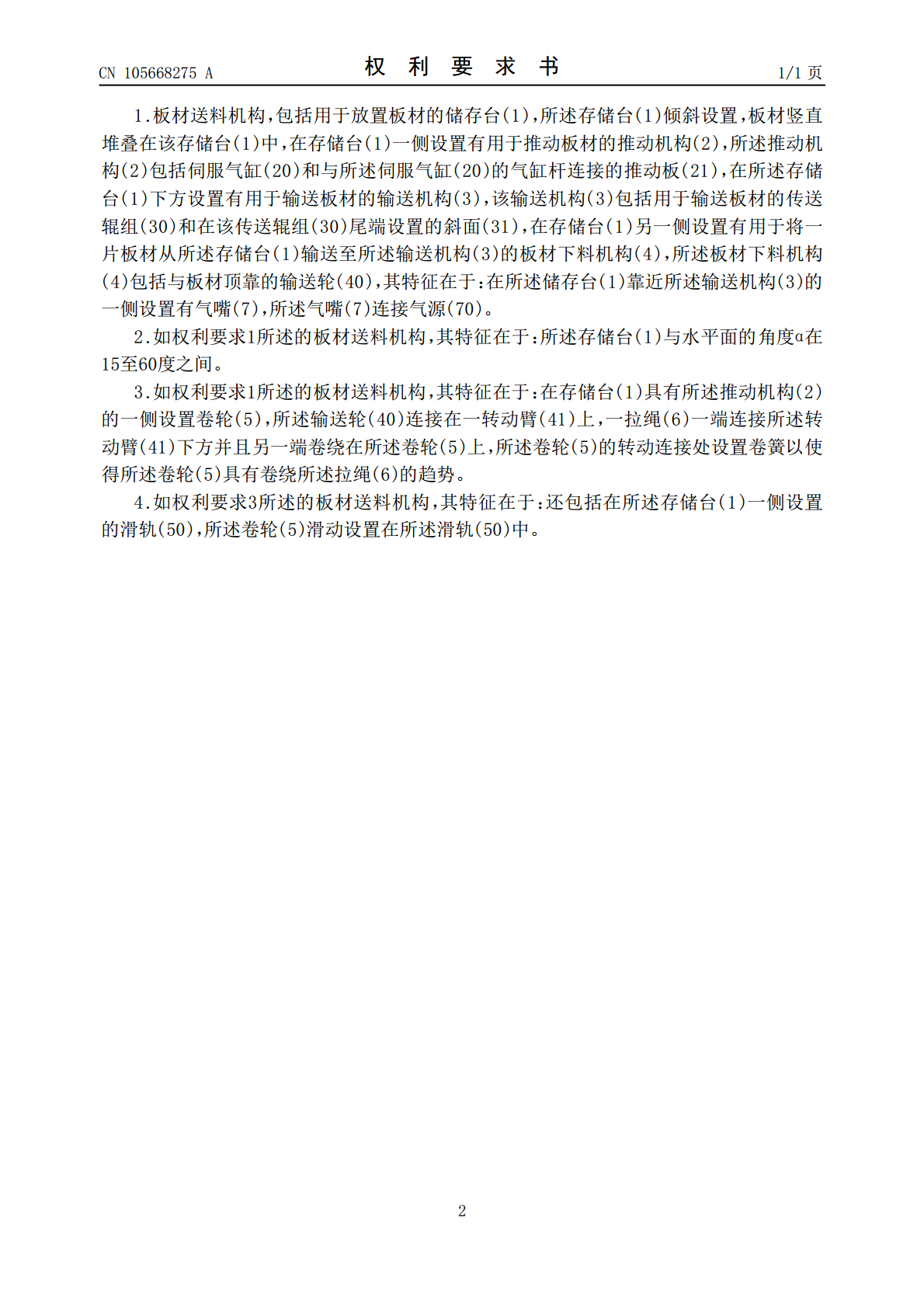

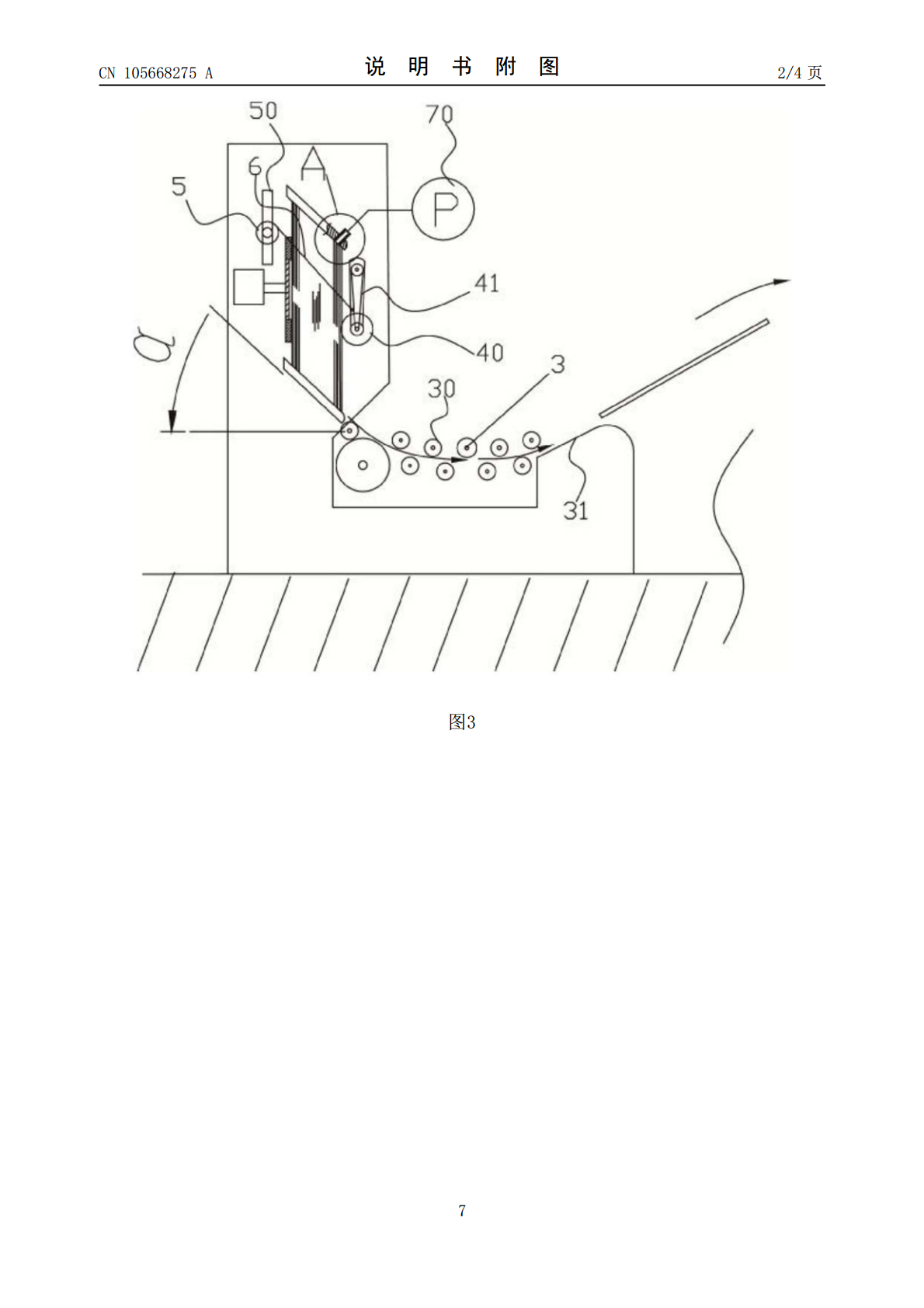

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105668275A(43)申请公布日2016.06.15(21)申请号201610041974.3(22)申请日2016.01.21(71)申请人鲍婉霞地址315732浙江省宁波市象山县石浦镇昌国南沙路170号(72)发明人鲍婉霞(51)Int.Cl.B65H3/08(2006.01)B65H3/24(2006.01)B65H5/06(2006.01)权利要求书1页说明书3页附图4页(54)发明名称板材送料机构(57)摘要板材送料机构，包括用于放置板材的储存台，在存储台一侧设置有用于推动板材的推动机构，在所述存储台下方设置有用于输送板材的输送机构，该输送机构包括用于输送板材的传送辊组和在该传送辊组尾端设置的斜面，在存储台另一侧设置有用于将一片板材从所述存储台输送至所述输送机构的板材下料机构，所述板材下料机构包括与板材顶靠的输送轮，在所述储存台靠近所述输送机构的一侧设置有气嘴，所述气嘴连接气源。本发明的通过从气源向气嘴处喷射高速气流以用于将待下料机构下料的板材和与其相邻的板材之间分离，防止了下料机构一次将两块板材输送至输送机构的问题发生。CN105668275ACN105668275A权利要求书1/1页1.板材送料机构，包括用于放置板材的储存台(1)，所述存储台(1)倾斜设置，板材竖直堆叠在该存储台(1)中，在存储台(1)一侧设置有用于推动板材的推动机构(2)，所述推动机构(2)包括伺服气缸(20)和与所述伺服气缸(20)的气缸杆连接的推动板(21)，在所述存储台(1)下方设置有用于输送板材的输送机构(3)，该输送机构(3)包括用于输送板材的传送辊组(30)和在该传送辊组(30)尾端设置的斜面(31)，在存储台(1)另一侧设置有用于将一片板材从所述存储台(1)输送至所述输送机构(3)的板材下料机构(4)，所述板材下料机构(4)包括与板材顶靠的输送轮(40)，其特征在于：在所述储存台(1)靠近所述输送机构(3)的一侧设置有气嘴(7)，所述气嘴(7)连接气源(70)。2.如权利要求1所述的板材送料机构，其特征在于：所述存储台(1)与水平面的角度α在15至60度之间。3.如权利要求1所述的板材送料机构，其特征在于：在存储台(1)具有所述推动机构(2)的一侧设置卷轮(5)，所述输送轮(40)连接在一转动臂(41)上，一拉绳(6)一端连接所述转动臂(41)下方并且另一端卷绕在所述卷轮(5)上，所述卷轮(5)的转动连接处设置卷簧以使得所述卷轮(5)具有卷绕所述拉绳(6)的趋势。4.如权利要求3所述的板材送料机构，其特征在于：还包括在所述存储台(1)一侧设置的滑轨(50)，所述卷轮(5)滑动设置在所述滑轨(50)中。2CN105668275A说明书1/3页板材送料机构技术领域[0001]本发明涉及送料机构领域，更具体的，涉及一种对于薄板送料的机构。背景技术[0002]在对板材进行加工前首先需要将板材送入加工设备的工作台上。目前有很多对较薄板材输送的机构主要有两种方式：1)皮带输送式：将板材至于皮带上，皮带张紧在两传动轮之间，此种输送方式靠板材和皮带轮之间的阻尼实现板材在皮带轮表面位置的限定，因此在皮带轮高速运动时板材容易产生位置偏移，从而导致其输送至加工设备工作台面时精度难以保证；2)吸盘加机械手输送式，该种方式可参见如专利申请号为“201420181184.1”，名称为“板材送料装置”中所示出的机构，其包括一可横向和纵向移动的机械臂，在机械臂上具有吸盘(吸盘和抽真空设备相连)，通过吸盘将板材的一面吸附，然后机械臂移动将板材输送至加工设备台面。该结构需要使用机械臂，并且机械臂在完成一次工件输送后，需要返回至初始位置，在返回过程中为空载，造成了不必要的浪费。[0003]基于上述问题，参见图1至图2，申请人设计了一种送料机构，包括用于放置板材的储存台1，储台1倾斜设置，板材竖直堆叠在该存储台1中，在存储台1一侧设置有用于推动板材的推动机构2，推动机构2包括伺服气缸20和与所述伺服气缸20的气缸杆连接的推动板21，在所述存储台1下方设置有用于输送板材的输送机构3，该输送机构3包括用于输送板材的传送辊组30和在该传送辊组30尾端设置的斜面31，在存储台1另一侧设置有用于将一片板材从所述存储台1输送至所述输送机构3的板材下料机构4，所述板材下料机构4包括与板材顶靠的输送轮40。板材通过输送机构加速后从输送机构的斜面处直接飞入加工设备的台面，可以保证极高的板材送料速度，并且板材竖直放置，在滑入输送机构时，其自重也作为板材输送时的动能，降低了能耗。[0004]通过输送机构加速后从输送机构的斜面处直接飞入加工设备的台面，可以保证极高的板材送料速度，并且板材竖直放置，在滑入输送机构
