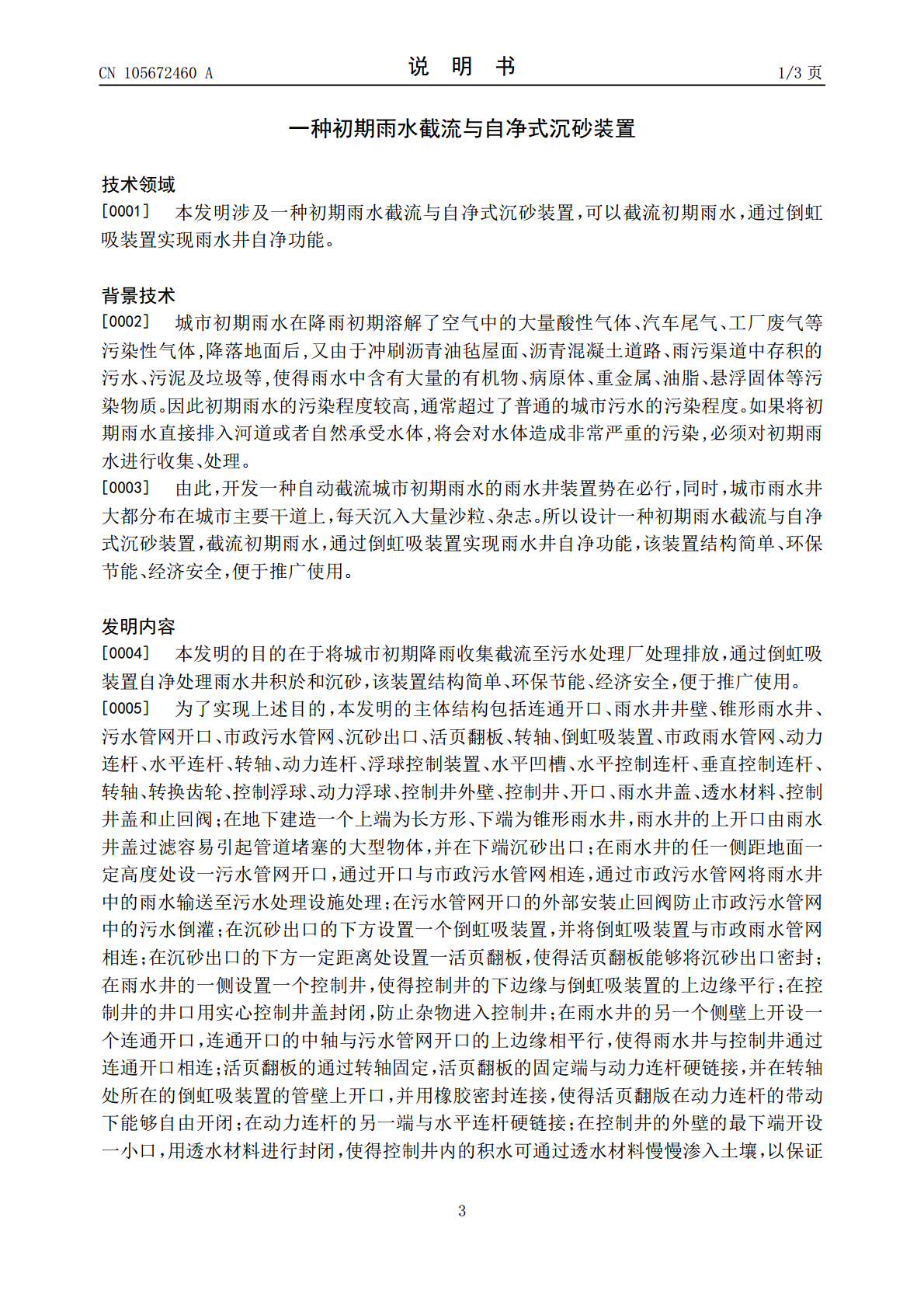

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105672460A(43)申请公布日2016.06.15(21)申请号201610110450.5(22)申请日2016.02.29(71)申请人青岛理工大学地址266033山东省青岛市市北区抚顺路11号青岛理工大学科技处(72)发明人路成刚吕谋李红卫曹伟奎(51)Int.Cl.E03F5/10(2006.01)E03F5/14(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种初期雨水截流与自净式沉砂装置(57)摘要本发明公开了一种初期雨水截流与自净式沉砂装置，可以截流初期雨水，通过倒虹吸装置实现雨水井自净功能，由雨水井、污水管网、沉砂出口、活页翻板、转轴、倒虹吸装置、雨水管网、连杆、转轴、浮球控制装置、转换齿轮、控制井、透水材料和止回阀组成；初期雨水进入市政污水管网，砂砾沉淀于活页翻板上方的沉砂出口内；当雨水强度增大，提升控制浮球，打开动力连杆上的锁定装置，动力浮球将活页翻板向下打开，砂砾由倒虹吸装置吸走排入市政雨水管网，进而完成初期雨水截流与沉砂自净功能；该装置能截流初期雨水，通过倒虹吸装置实现雨水井自净功能，该装置结构简单、环保节能、经济安全，便于推广使用。CN105672460ACN105672460A权利要求书1/1页1.一种初期雨水截流与自净式沉砂装置，其核心部件包含有连通开口、雨水井井壁、锥形雨水井、污水管网开口、市政污水管网、沉砂出口、活页翻板、转轴、倒虹吸装置、市政雨水管网、动力连杆、水平连杆、转轴、动力连杆、浮球控制装置、水平凹槽、水平控制连杆、垂直控制连杆、转轴、转换齿轮、控制浮球、动力浮球、控制井外壁、控制井、开口、雨水井盖、透水材料、控制井盖和止回阀；在地下建造一个上端为长方形、下端为锥形雨水井，雨水井的上开口由雨水井盖过滤容易引起管道堵塞的大型物体，并在下端沉砂出口；在雨水井的任一侧距地面一定高度处设一污水管网开口，通过开口与市政污水管网相连，通过市政污水管网将雨水井中的雨水输送至污水处理设施处理；在污水管网开口的外部安装止回阀防止市政污水管网中的污水倒灌；在沉砂出口的下方设置一个倒虹吸装置，并将倒虹吸装置与市政雨水管网相连；在沉砂出口的下方一定距离处设置一活页翻板；在雨水井的一侧设置一个控制井；在控制井的井口用实心控制井盖封闭，防止杂物进入控制井；在雨水井的另一个侧壁上开设一个连通开口，连通开口的中轴与污水管网开口的上边缘相平行；活页翻板的通过转轴固定，活页翻板的固定端与动力连杆硬链接，并在转轴处所在的倒虹吸装置的管壁上开口，并用橡胶密封连接，活页翻版在动力连杆的带动下能够自由开闭；在动力连杆的另一端与水平连杆硬链接；在控制井的外壁的最下端开设一小口，用透水材料进行封闭，控制井内的积水可通过透水材料慢慢渗入土壤；在控制井内的雨水井的井壁外侧设置一个浮球控制装置，浮球控制装置位于连通开口下方的一定距离处。2.按照权利要求1所述的浮球控制装置由控制浮球、动力浮球、垂直控制连杆、水平控制连杆、转换齿轮及动力连杆组成；动力连杆的下端与水平连杆通过转轴实现自由连接，动力连杆的上端与动力浮球相连；在动力连杆的一定位置处设置一个水平凹槽；水平凹槽的水平高度与水平控制连杆相对应，且水平控制连杆恰好卡在水平凹槽内，从而实现控制动力连杆上下运动；在水平控制连杆的上表面设置一段锯齿，在垂直控制连杆靠近动力连杆一侧的表面上设置一段锯齿，在水平控制连杆和垂直控制连杆的锯齿位置进行正交，并通过转轴设置一个转换齿轮与水平控制连杆和垂直控制连杆同时相连，从而将垂直控制连杆的上下运动转换为水平控制连杆的水平运动；垂直控制连杆的上端与控制浮球相连，控制浮球的最上端与动力浮球的最下端在同一水平面上。2CN105672460A说明书1/3页一种初期雨水截流与自净式沉砂装置技术领域[0001]本发明涉及一种初期雨水截流与自净式沉砂装置，可以截流初期雨水，通过倒虹吸装置实现雨水井自净功能。背景技术[0002]城市初期雨水在降雨初期溶解了空气中的大量酸性气体、汽车尾气、工厂废气等污染性气体,降落地面后,又由于冲刷沥青油毡屋面、沥青混凝土道路、雨污渠道中存积的污水、污泥及垃圾等,使得雨水中含有大量的有机物、病原体、重金属、油脂、悬浮固体等污染物质。因此初期雨水的污染程度较高,通常超过了普通的城市污水的污染程度。如果将初期雨水直接排入河道或者自然承受水体,将会对水体造成非常严重的污染,必须对初期雨水进行收集、处理。[0003]由此，开发一种自动截流城市初期雨水的雨水井装置势在必行，同时，城市雨水井大都分布在城市主要干道上，每天沉入大量沙粒、杂志。所以设计一种初期雨水截流与自净式沉砂装置，截流初期雨水，通过倒虹吸装置实现雨水井自净功能，该装置结构简单
