高耐久的减压器.pdf

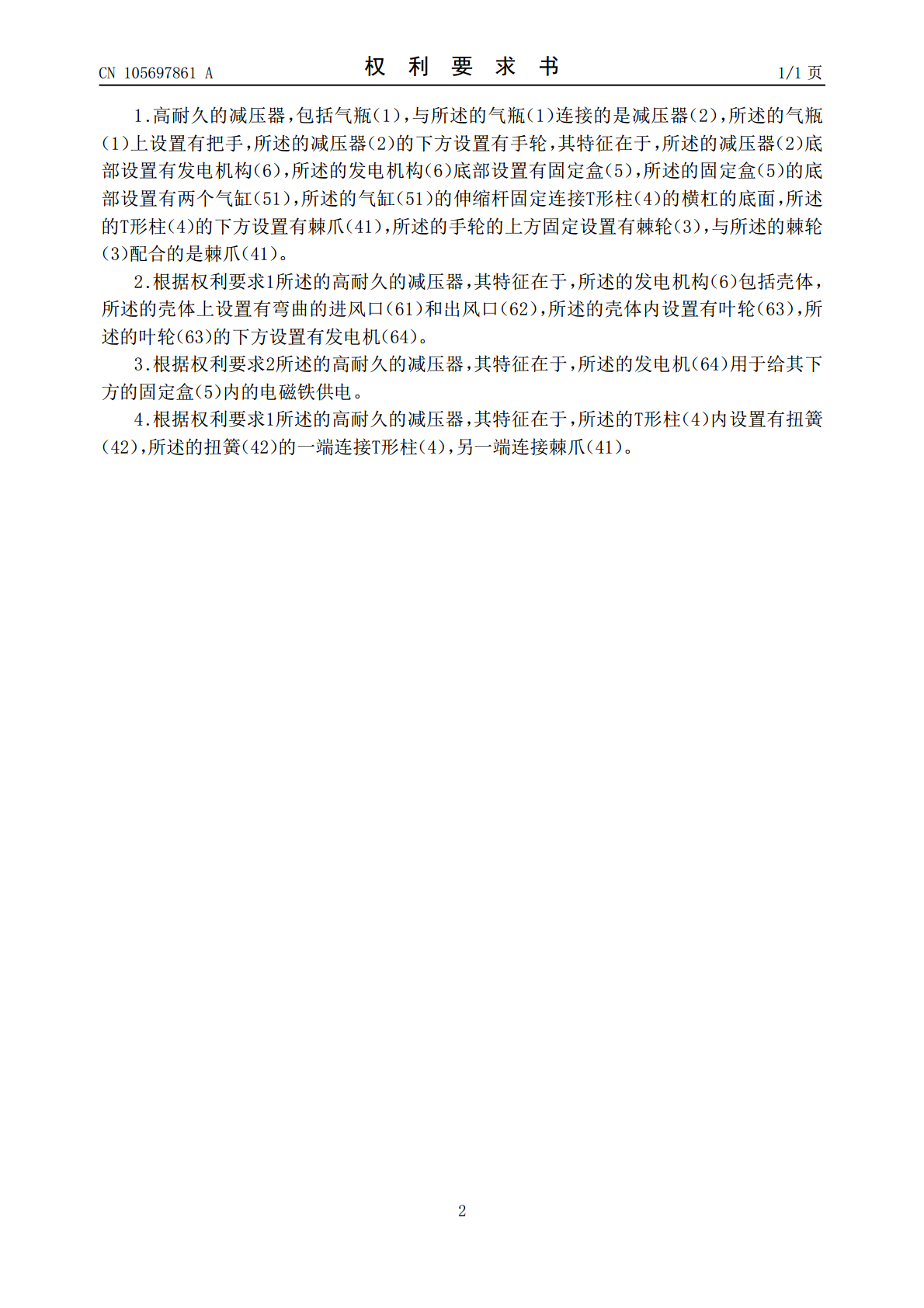

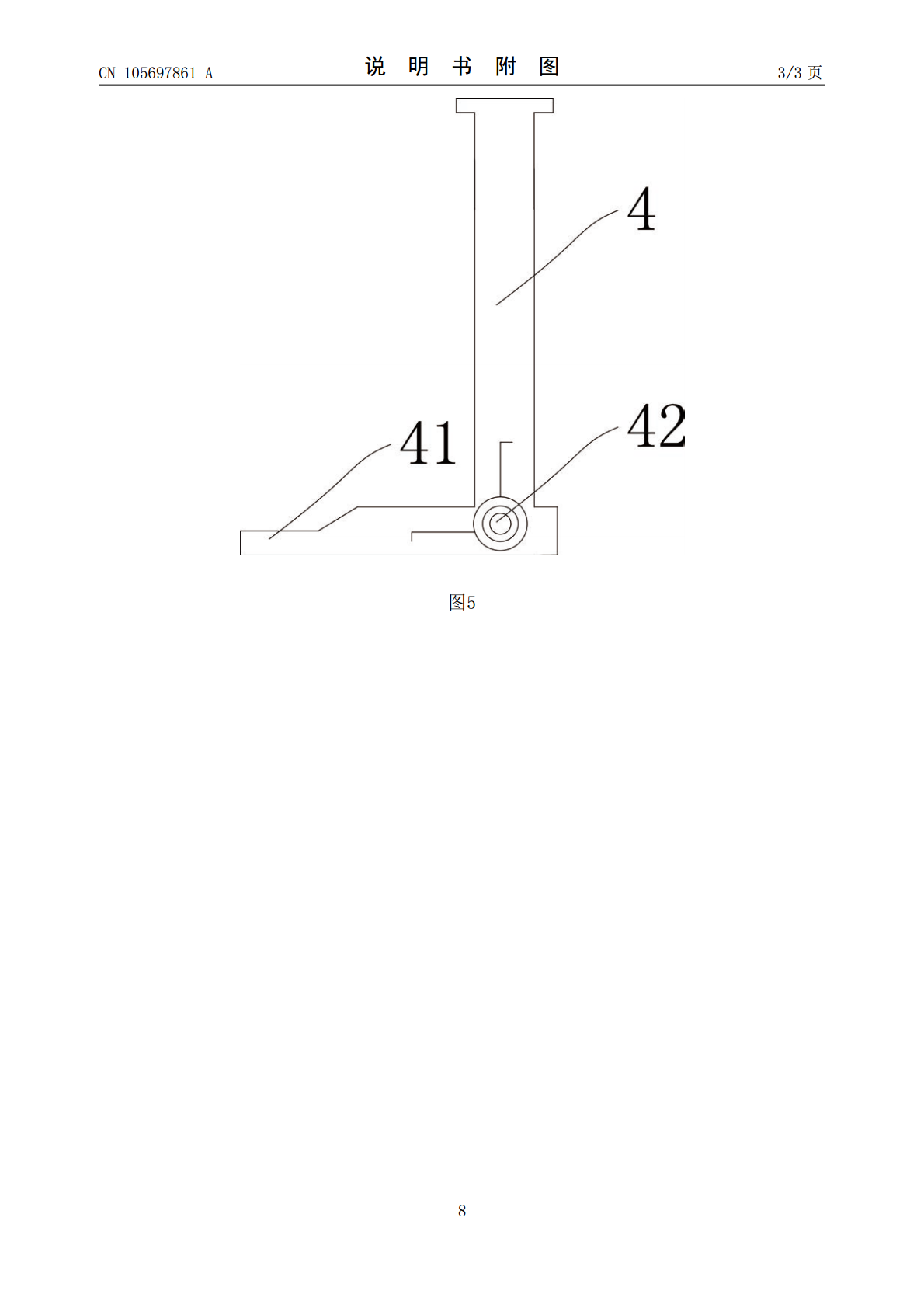

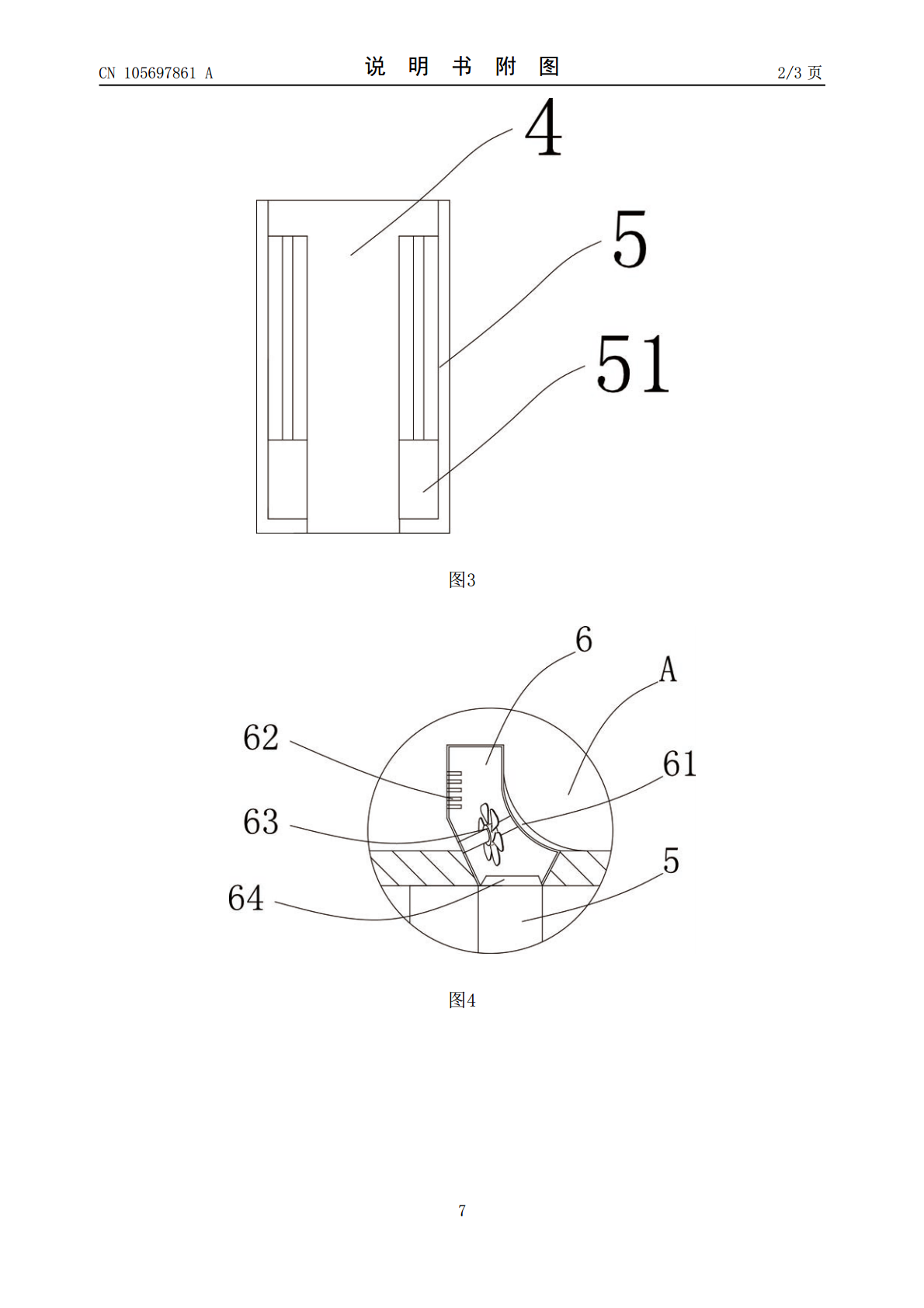

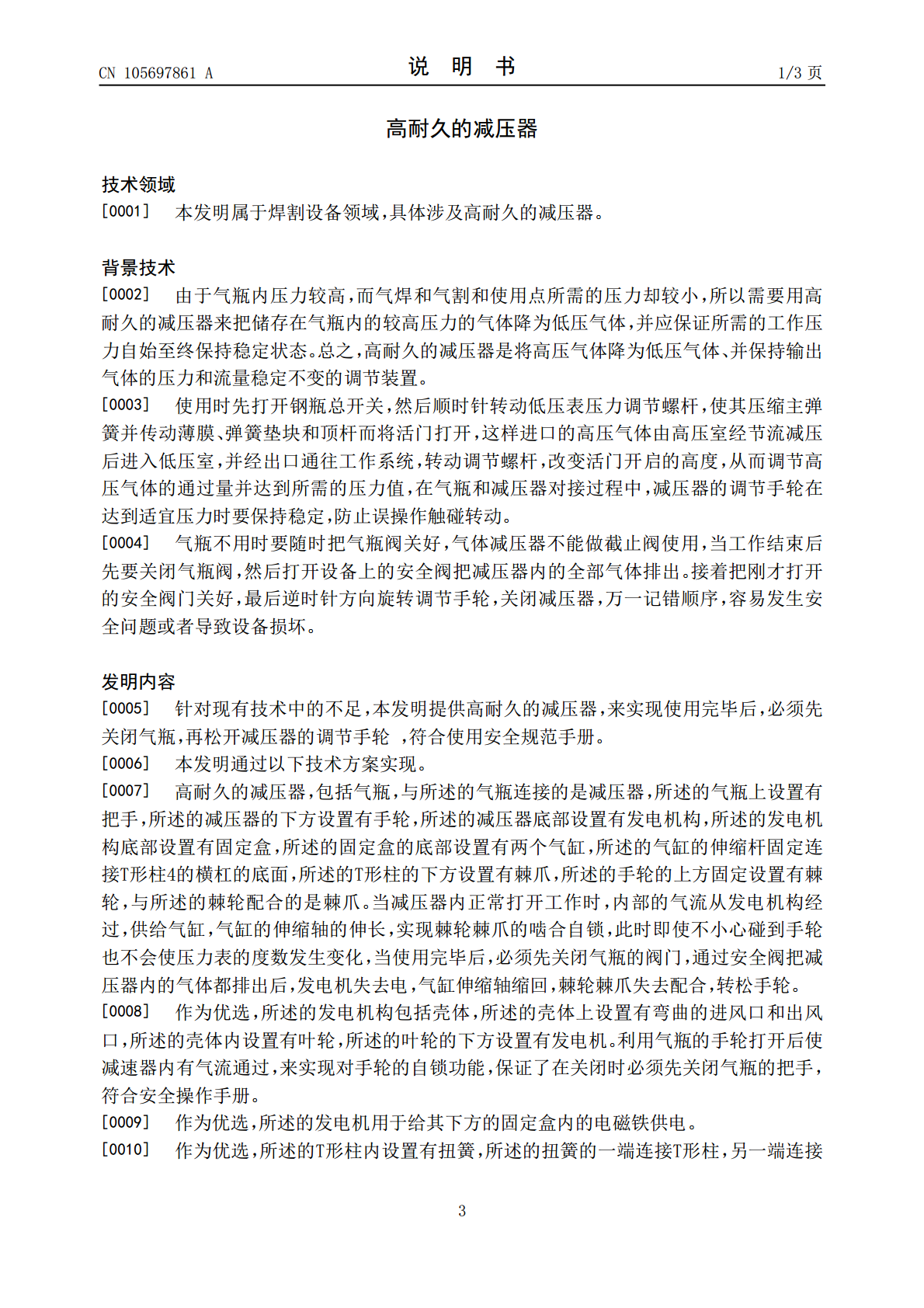

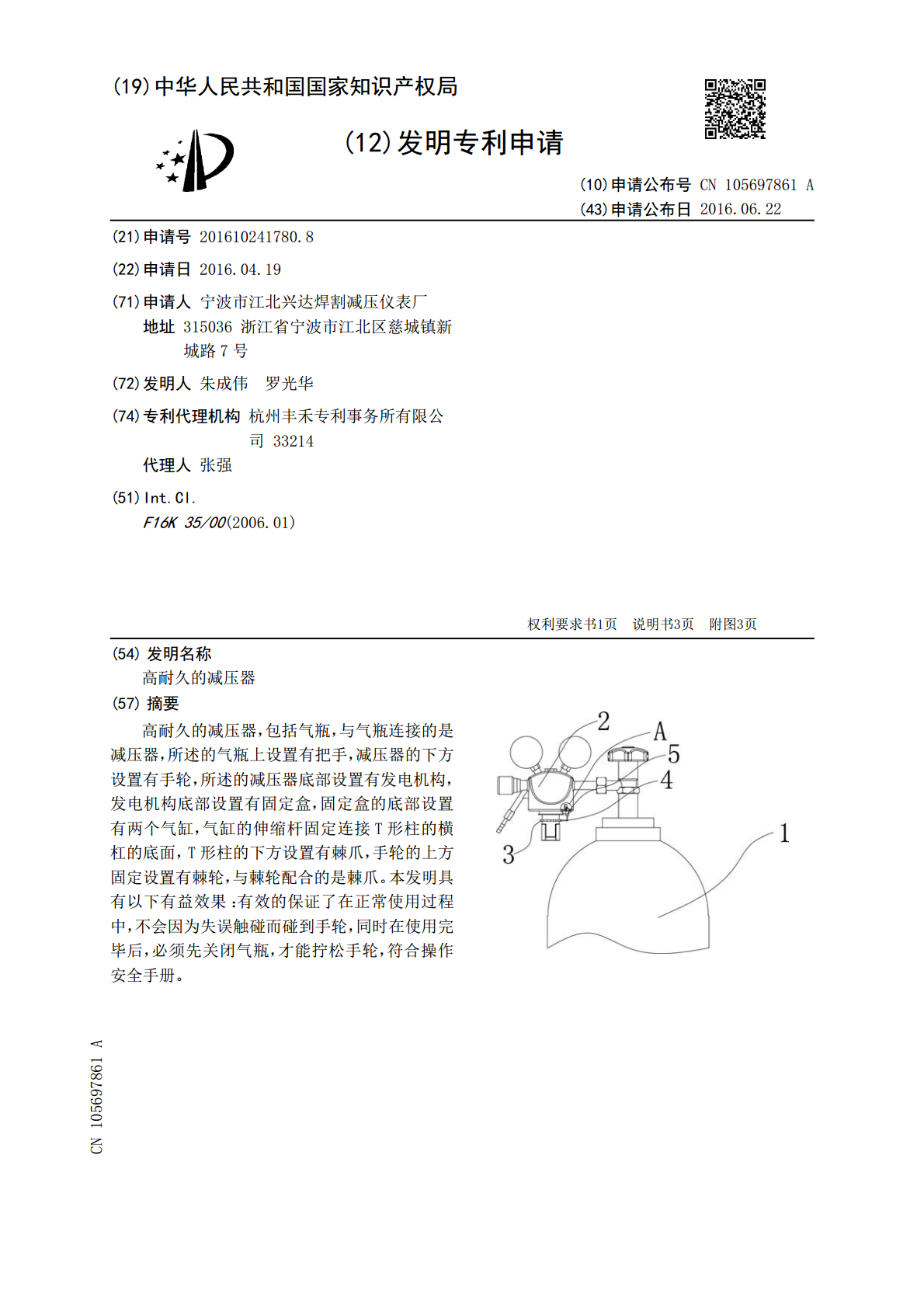

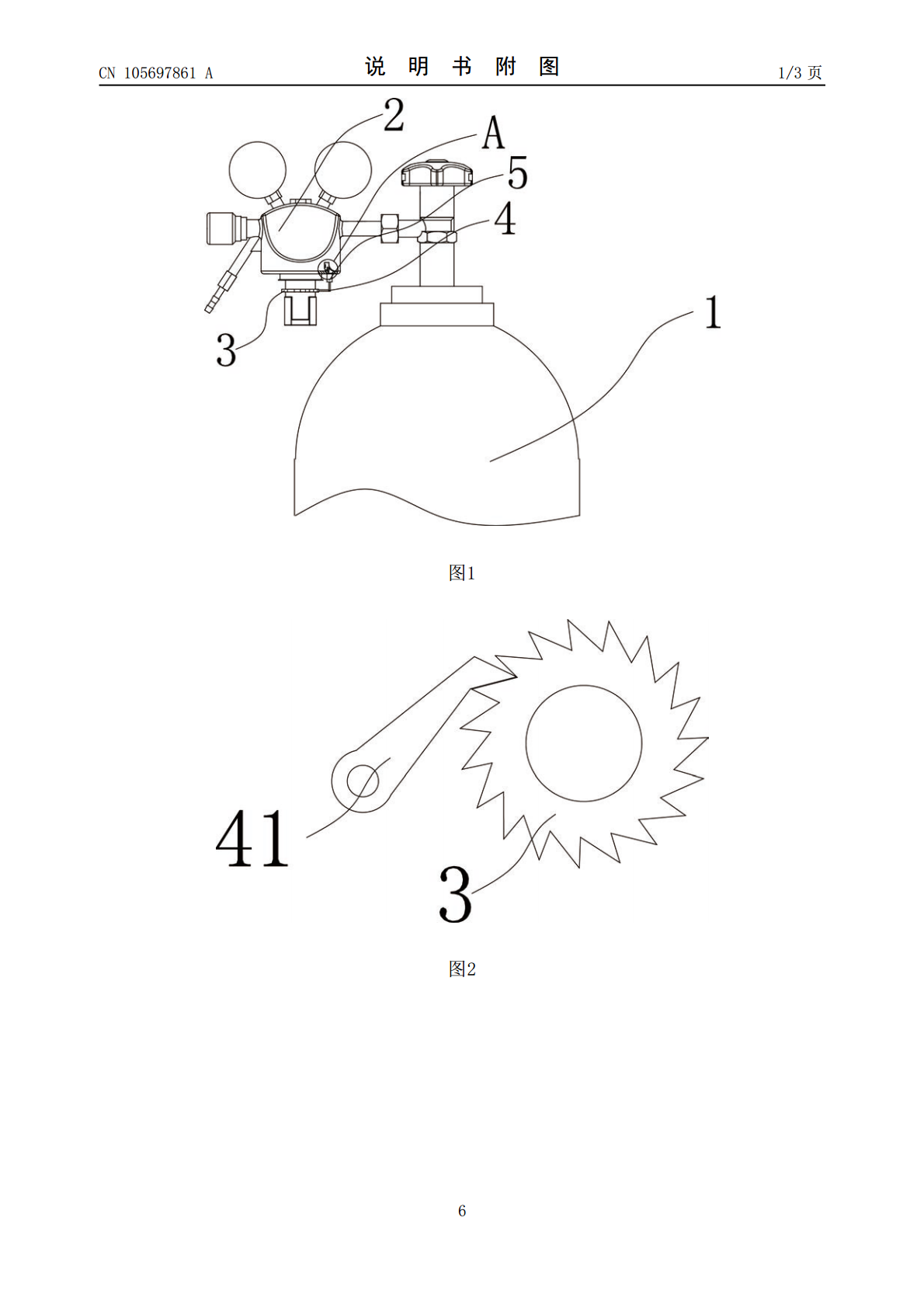

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105697861A(43)申请公布日2016.06.22(21)申请号201610241780.8(22)申请日2016.04.19(71)申请人宁波市江北兴达焊割减压仪表厂地址315036浙江省宁波市江北区慈城镇新城路7号(72)发明人朱成伟罗光华(74)专利代理机构杭州丰禾专利事务所有限公司33214代理人张强(51)Int.Cl.F16K35/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称高耐久的减压器(57)摘要高耐久的减压器，包括气瓶，与气瓶连接的是减压器，所述的气瓶上设置有把手，减压器的下方设置有手轮，所述的减压器底部设置有发电机构，发电机构底部设置有固定盒，固定盒的底部设置有两个气缸，气缸的伸缩杆固定连接T形柱的横杠的底面，T形柱的下方设置有棘爪，手轮的上方固定设置有棘轮，与棘轮配合的是棘爪。本发明具有以下有益效果：有效的保证了在正常使用过程中，不会因为失误触碰而碰到手轮，同时在使用完毕后，必须先关闭气瓶，才能拧松手轮，符合操作安全手册。CN105697861ACN105697861A权利要求书1/1页1.高耐久的减压器，包括气瓶（1），与所述的气瓶（1）连接的是减压器（2），所述的气瓶（1）上设置有把手，所述的减压器（2）的下方设置有手轮，其特征在于，所述的减压器（2）底部设置有发电机构（6），所述的发电机构（6）底部设置有固定盒（5），所述的固定盒（5）的底部设置有两个气缸（51），所述的气缸（51）的伸缩杆固定连接T形柱（4）的横杠的底面，所述的T形柱（4）的下方设置有棘爪（41），所述的手轮的上方固定设置有棘轮（3），与所述的棘轮（3）配合的是棘爪（41）。2.根据权利要求1所述的高耐久的减压器，其特征在于，所述的发电机构（6）包括壳体，所述的壳体上设置有弯曲的进风口（61）和出风口（62），所述的壳体内设置有叶轮（63），所述的叶轮（63）的下方设置有发电机（64）。3.根据权利要求2所述的高耐久的减压器，其特征在于，所述的发电机（64）用于给其下方的固定盒（5）内的电磁铁供电。4.根据权利要求1所述的高耐久的减压器，其特征在于，所述的T形柱（4）内设置有扭簧（42），所述的扭簧（42）的一端连接T形柱（4），另一端连接棘爪（41）。2CN105697861A说明书1/3页高耐久的减压器技术领域[0001]本发明属于焊割设备领域，具体涉及高耐久的减压器。背景技术[0002]由于气瓶内压力较高，而气焊和气割和使用点所需的压力却较小，所以需要用高耐久的减压器来把储存在气瓶内的较高压力的气体降为低压气体，并应保证所需的工作压力自始至终保持稳定状态。总之，高耐久的减压器是将高压气体降为低压气体、并保持输出气体的压力和流量稳定不变的调节装置。[0003]使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开，这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统，转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值，在气瓶和减压器对接过程中，减压器的调节手轮在达到适宜压力时要保持稳定，防止误操作触碰转动。[0004]气瓶不用时要随时把气瓶阀关好，气体减压器不能做截止阀使用，当工作结束后先要关闭气瓶阀，然后打开设备上的安全阀把减压器内的全部气体排出。接着把刚才打开的安全阀门关好，最后逆时针方向旋转调节手轮，关闭减压器，万一记错顺序，容易发生安全问题或者导致设备损坏。发明内容[0005]针对现有技术中的不足，本发明提供高耐久的减压器，来实现使用完毕后，必须先关闭气瓶，再松开减压器的调节手轮，符合使用安全规范手册。[0006]本发明通过以下技术方案实现。[0007]高耐久的减压器，包括气瓶，与所述的气瓶连接的是减压器，所述的气瓶上设置有把手，所述的减压器的下方设置有手轮，所述的减压器底部设置有发电机构，所述的发电机构底部设置有固定盒，所述的固定盒的底部设置有两个气缸，所述的气缸的伸缩杆固定连接T形柱4的横杠的底面，所述的T形柱的下方设置有棘爪，所述的手轮的上方固定设置有棘轮，与所述的棘轮配合的是棘爪。当减压器内正常打开工作时，内部的气流从发电机构经过，供给气缸，气缸的伸缩轴的伸长，实现棘轮棘爪的啮合自锁，此时即使不小心碰到手轮也不会使压力表的度数发生变化，当使用完毕后，必须先关闭气瓶的阀门，通过安全阀把减压器内的气体都排出后，发电机失去电，气缸伸缩轴缩回，棘轮棘爪失去配合，转松手轮。[0008]作为优选，所述的发电机构包括壳体，所述的壳体上设置有弯曲的进风口和出风口，所述的壳体内设置有叶轮，所述的叶轮的下方设置有发电机。利
