一种家用电梯装置.pdf

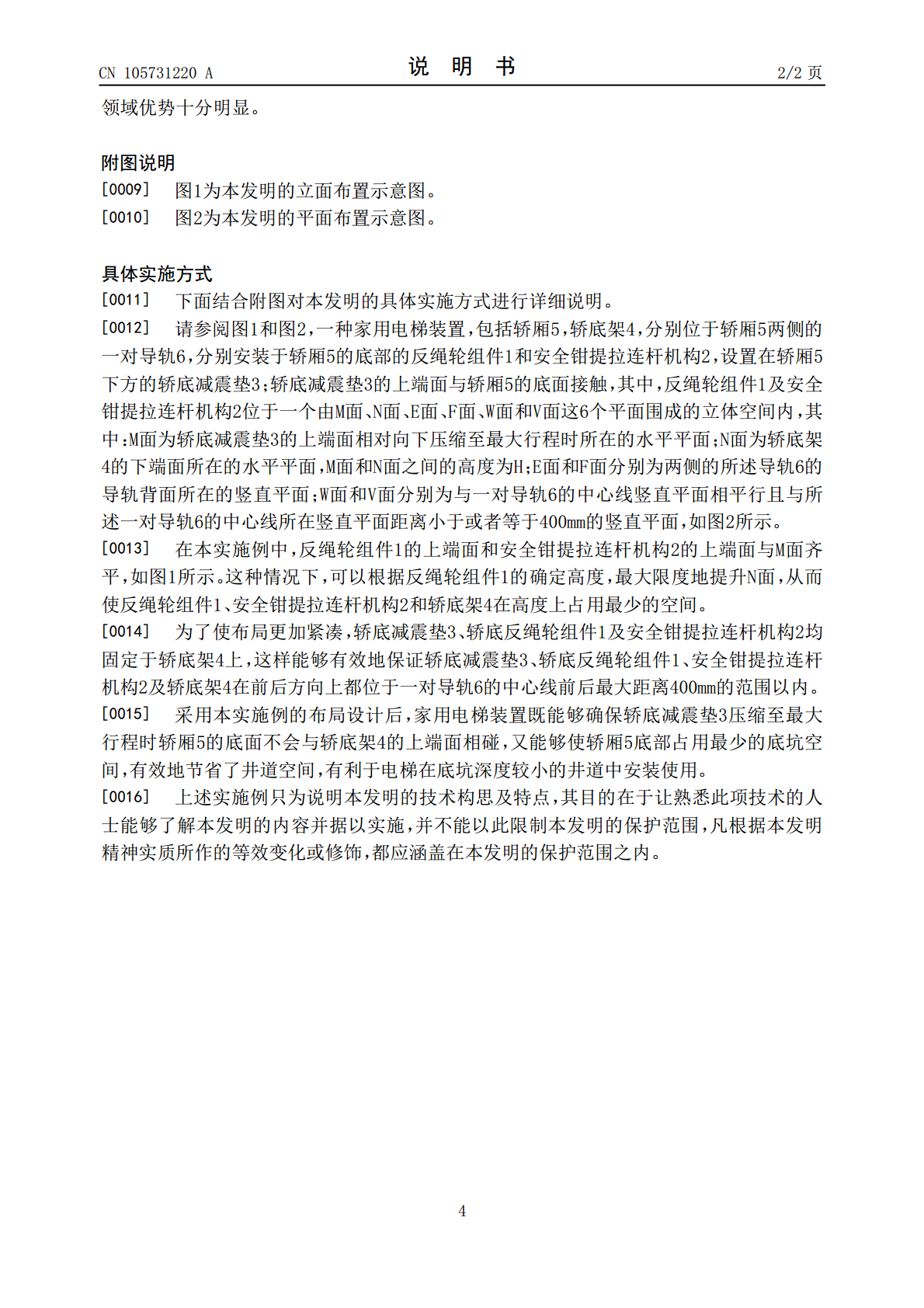

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105731220A(43)申请公布日2016.07.06(21)申请号201610239064.6(22)申请日2016.04.18(71)申请人江南嘉捷电梯股份有限公司地址215122江苏省苏州市工业园区唯新路28号(72)发明人顾凯飞孙辰凯(74)专利代理机构苏州创元专利商标事务所有限公司32103代理人孙仿卫林传贵(51)Int.Cl.B66B9/16(2006.01)B66B7/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种家用电梯装置(57)摘要本发明公开了一种家用电梯装置，包括轿厢，轿厢两侧的一对导轨，轿底的反绳轮组件和安全钳提拉连杆机构，以及轿底减震垫；轿底减震垫的上端面与轿厢的底面接触，反绳轮组件及安全钳提拉连杆机构位于一个由M面、N面、E面、F面、W面和V面这6个平面围成的立体空间内，其中：M面为轿底减震垫的上端面相对向下压缩至最大行程时所在的水平平面；N面为轿底架的下端面所在的水平平面；E面和F面分别为两侧的一对导轨的导轨背面所在的竖直平面；W面和V面分别为与一对导轨的中心线所在竖直平面相平行且与一对导轨的中心线所在竖直平面距离小于或者等于400mm的竖直平面。本发明有效地节省了井道底坑空间，更有利于电梯在底坑深度较小的井道空间里的安装使用。CN105731220ACN105731220A权利要求书1/1页1.一种家用电梯装置，包括轿厢（5），轿底架（4），分别位于所述轿厢（5）两侧的一对导轨（6），分别安装于所述轿厢（5）的底部的反绳轮组件（1）和安全钳提拉连杆机构（2），设置在所述轿厢（5）下方的轿底减震垫（3）；所述轿底减震垫（3）的上端面与所述轿厢（5）的底面接触，其特征在于：所述反绳轮组件（1）及所述安全钳提拉连杆机构（2）位于一个由M面、N面、E面、F面、W面和V面这6个平面围成的立体空间内，其中：所述M面为所述轿底减震垫（3）的上端面相对向下压缩至最大行程时所在的水平平面；所述N面为所述轿底架（4）的下端面所在的水平平面；所述E面和所述F面分别为两侧的所述一对导轨（6）的导轨背面所在的竖直平面；所述W面和所述V面分别为与所述一对导轨（6）的中心线所在竖直平面相平行且与所述一对导轨（6）的中心线所在竖直平面距离小于或者等于400mm的竖直平面。2.根据权利要求1所述的一种家用电梯装置，其特征在于：所述反绳轮组件（1）的上端面和所述安全钳提拉连杆机构（2）的上端面均与所述M面齐平。3.根据权利要求1或2所述的一种家用电梯装置，其特征在于：所述轿底减震垫（3）、所述反绳轮组件（1）及所述安全钳提拉连杆机构（2）均固定于所述轿底架（4）上。2CN105731220A说明书1/2页一种家用电梯装置技术领域[0001]本发明涉及电梯技术领域，尤其是一种节省电梯底坑空间的家用电梯装置。背景技术[0002]随着电梯技术的发展和普及，电梯设备已经逐渐走入家庭，尤其是应用在一些别墅的建造中。然而，由于有些别墅建设中最初并没有考虑电梯的设计安装，往往当业主需要加装家用电梯时存在井道建设的困难。这种困难主要是因为别墅的底部设有防水层，不能轻易下挖，而导致不能建设满足目前传统电梯使用所要求尺寸的井道底坑，由此阻碍了别墅电梯的安装。[0003]在传统电梯的轿架结构中，把减震元件、反绳轮组件、轿底架及安全钳提拉连杆机构都是独立设计的，最后组装后，轿厢底部所占空间的大小就由反绳轮组件、轿底架及安全钳提拉连杆机构各自所占用的三个区域空间叠加而成。因为普通客梯设计都有足够尺寸的底坑，故此设计方式不太有影响，但私人别墅建筑中往往提供不了充裕的电梯井道底坑空间，只能选择在电梯设计上来实现节省空间的效果，以适应较小的井道底坑空间，满足别墅电梯的安装使用。发明内容[0004]有鉴于此，本发明的目的是提供一种有效节省井道底坑空间的家用电梯装置，以满足在底坑尺寸较小的井道空间中安装使用的需要。[0005]为达到上述目的，本发明提供一种家用电梯装置，包括轿厢，轿底架，分别位于所述轿厢两侧的一对导轨，分别安装于所述轿厢的底部的反绳轮组件和安全钳提拉连杆机构，设置在所述轿厢下方的轿底减震垫；所述轿底减震垫的上端面与所述轿厢的底面接触，其特征在于：所述反绳轮组件及所述安全钳提拉连杆机构位于一个由M面、N面、E面、F面、W面和V面这6个平面围成的立体空间内，其中：所述M面为所述轿底减震垫的上端面相对向下压缩至最大行程时所在的水平平面；所述N面为所述轿底架的下端面所在的水平平面；所述E面和所述F面分别为两侧的所述一对导轨的导轨背面所在的竖直平面；所述W面和所述V面分别为与所述一对导轨的中心线所在竖直平面相平行且与所述一对导轨的中心线所在竖直平面距
