一种基于辉光放电的纤维织物表面处理装置.pdf

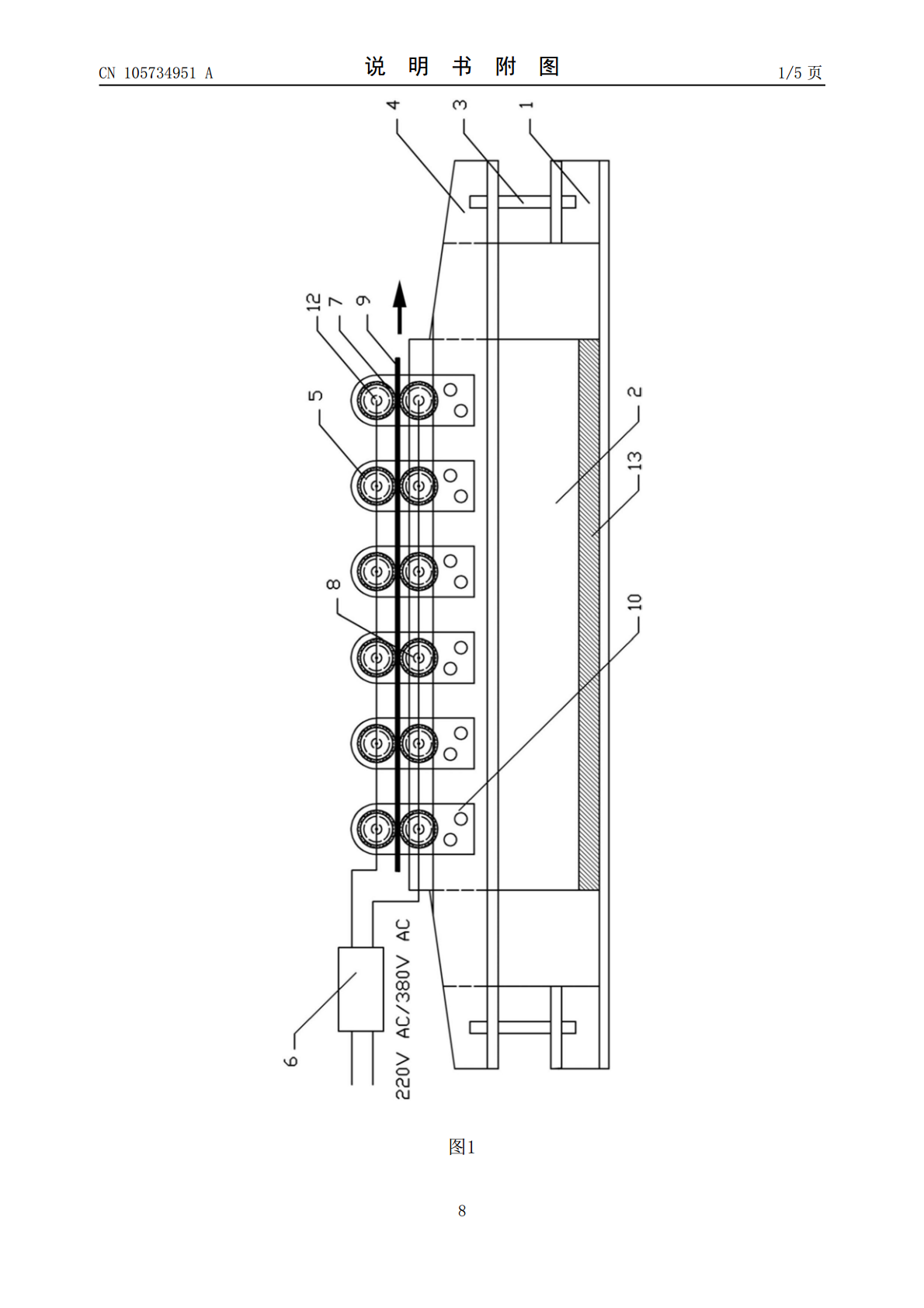

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105734951A(43)申请公布日2016.07.06(21)申请号201610183351.X(22)申请日2016.03.28(71)申请人北京睿昱达科技有限公司地址100000北京市海淀区大柳树富海中心五号楼1209室(72)发明人刘文正雷晓陈晓中(74)专利代理机构北京市科名专利代理事务所(特殊普通合伙)11468代理人陈朝阳(51)Int.Cl.D06M10/00(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种基于辉光放电的纤维织物表面处理装置(57)摘要本发明公开了一种基于辉光放电的纤维织物表面处理装置，包括一底座，底座上安装有下部电极支架，底座通过压紧装置连接有上部电极支架；上部电极支架上安装有与高压高频电源的高压电极连接的导电托辊，下部电极支架上安装有与高压高频电源的接地电极连接的从动辊轮或平板，导电托辊在压紧装置的作用下与从动辊轮或平板紧密接触，纤维织物在外力牵引作用下通过导电托辊和从动辊轮或平板之间；被压紧的导电托辊的两侧所构成的狭缝中会形成强电场区域，率先产生辉光放电等离子体，并逐渐向外扩散，形成等离子体放电区，对经过的纤维织物进行改性处理。本发明降低了生产成本，简化了处理装置的结构，提高了生产效率。CN105734951ACN105734951A权利要求书1/1页1.一种基于辉光放电的纤维织物表面处理装置，包括一底座，其特征在于，所述底座上安装有下部电极支架，底座通过压紧装置连接有上部电极支架；其中，上部电极支架上安装有与高压高频电源的高压电极连接的导电托辊，下部电极支架上安装有与高压高频电源的接地电极连接的从动辊轮或平板，导电托辊在压紧装置的作用下与从动辊轮或平板紧密接触，纤维织物在外力牵引作用下通过导电托辊和从动辊轮或平板之间；被压紧的导电托辊的两侧所构成的狭缝中会形成强电场区域，率先产生辉光放电等离子体，并逐渐向外扩散，形成等离子体放电区，对经过的纤维织物进行改性处理。2.根据权利要求1所述的一种基于辉光放电的纤维织物表面处理装置，其特征在于，所述上部电极支架上间隔设置有若干组导电托辊，导电托辊为包裹有绝缘热缩管的圆柱状金属电极，导电托辊通过引线与高压高频电源的高压电极连接。3.根据权利要求2所述的一种基于辉光放电的纤维织物表面处理装置，其特征在于，所述的绝缘热缩管的绝缘材料为聚四氟乙烯。4.根据权利要求1所述的一种基于辉光放电的纤维织物表面处理装置，其特征在于，所述压紧装置为压紧夹具或连接螺栓杆。5.根据权利要求1所述的一种基于辉光放电的纤维织物表面处理装置，其特征在于，所述上部电极支架安装有轴承座，轴承座上安装有轴承，所述导电托辊通过导电轴安装在轴承上。6.根据权利要求1所述的一种基于辉光放电的纤维织物表面处理装置，其特征在于，所述下部电极支架的下端设置有橡胶垫。7.根据权利要求1所述的一种基于辉光放电的纤维织物表面处理装置，其特征在于，所述的导电托辊和从动辊轮或平板的两端尖角部分打磨成圆滑形状或在尖角部分增加额外的绝缘介质层，避免电极端部产生放电。8.根据权利要求1所述的一种基于辉光放电的纤维织物表面处理装置，其特征在于，所述的平板包裹有绝缘介质或平板表面覆盖有绝缘介质薄膜。9.根据权利要求1-8中任一权利要求所述的一种基于辉光放电的纤维织物表面处理装置，其特征在于，所述导电托辊和从动辊轮或平板设置在一空腔内，空腔设有进料口、出料口、汽化接枝单体进口和工作气体进口；汽化接枝单体和工作气体分别通过汽化接枝单体进口和工作气体进口进入并充满空腔；互相接触的导电托辊和从动辊轮或平板的间隙会构成强电场区域，率先产生辉光放电等离子体，并逐渐扩散，形成等离子体放电区，对电极间的纤维织物进行表面处理；放电过程中，汽化接枝单体通过与经过等离子体活化处理的纤维表面接触，产生接枝共聚物，实现接枝改性。2CN105734951A说明书1/5页一种基于辉光放电的纤维织物表面处理装置[0001]技术领域[0002]本发明属于气体放电领域和高分子材料表面改性领域，主要涉及一种基于辉光放电等离子体的纤维织物表面处理装置。[0003]背景技术[0004]近年来，高分子材料因具有许多金属和无机材料无法取代的优点而得到了巨大发展。高分子材料按照物理形态主要分为橡胶、塑料和纤维。纤维按其来源又可分为天然纤维和合成纤维。天然纤维具有良好的吸湿性能和透气性能；而合成纤维则具有密度小、耐磨性好、耐腐蚀性高、电绝缘性好等显著优点。两种纤维各有优势，发展迅速，已经成为国民经济建设与人民日常生活所必不可少的重要材料，广泛应用于服装、建筑、医学、军事等领域。而在合成纤维的应用中，纤维织物又几乎是最重要的一种应用形式。然而，由于合成纤维特殊的大
