一种节能甩干机.pdf
2023-09-04
10金币
196KB
5页
是你****枝呀
实名认证
内容提供者
1/5
2/5
3/5
4/5
5/5
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种节能甩干机.pdf

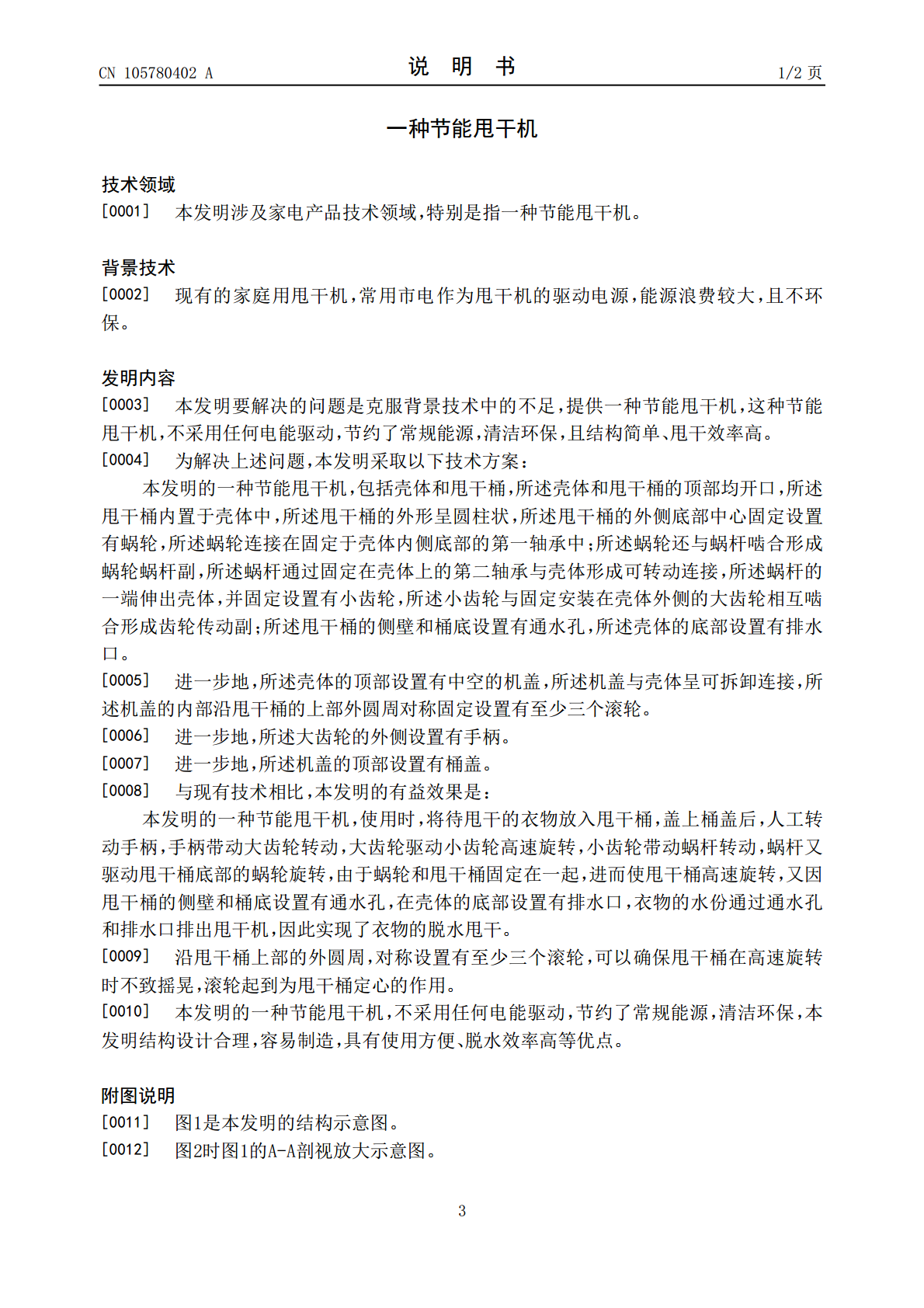

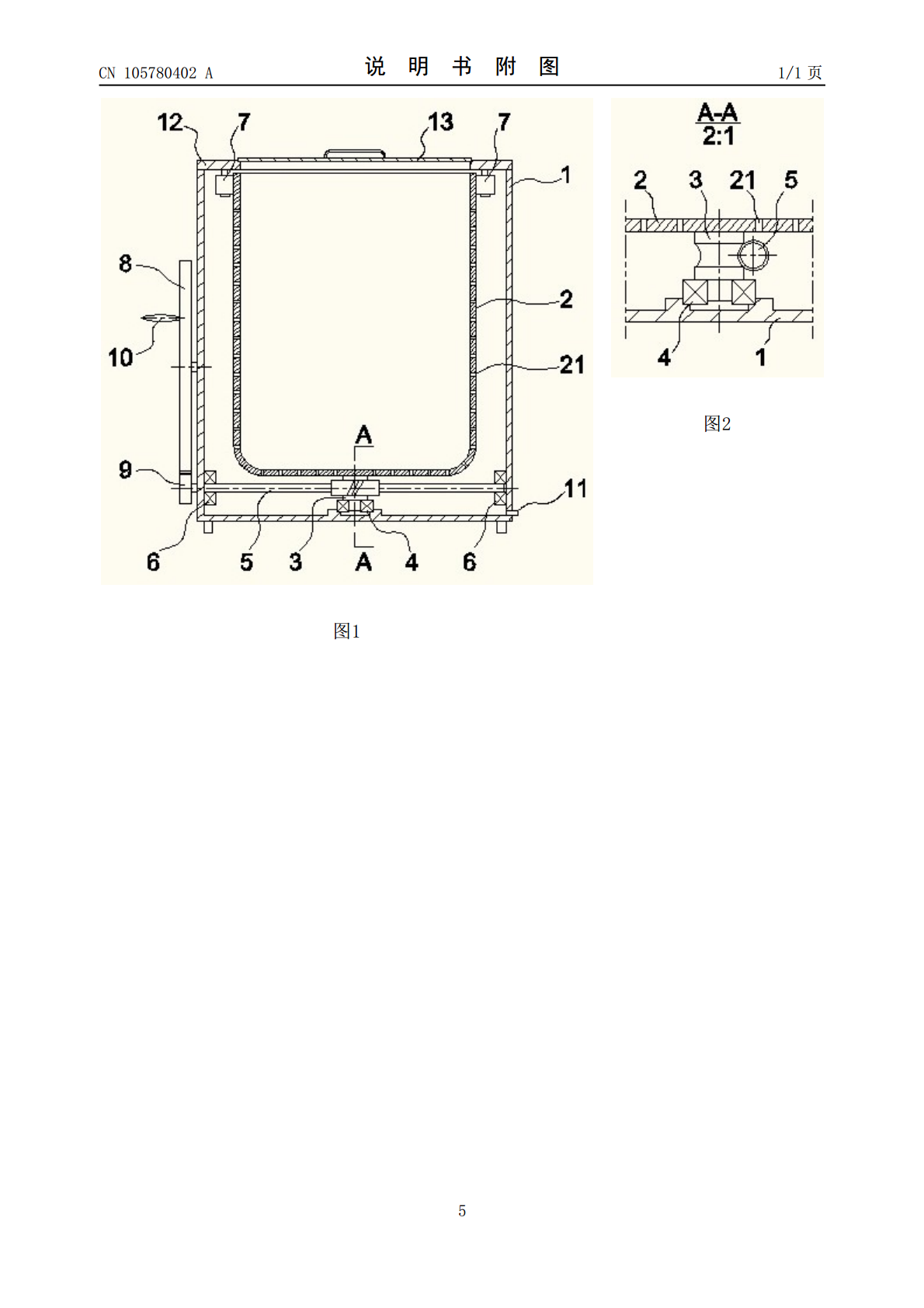

本发明公开一种节能甩干机，包括壳体和甩干桶，所述壳体和甩干桶的顶部均开口，所述甩干桶内置于壳体中，所述甩干桶的外形呈圆柱状，所述甩干桶的外侧底部中心固定设置有蜗轮，所述蜗轮连接在固定于壳体内侧底部的第一轴承中；所述蜗轮还与蜗杆啮合形成蜗轮蜗杆副，所述蜗杆通过固定在壳体上的第二轴承与壳体形成可转动连接，所述蜗杆的一端伸出壳体，并固定设置有小齿轮，所述小齿轮与固定安装在壳体外侧的大齿轮相互啮合形成齿轮传动副。本发明的一种节能甩干机，不采用任何电能驱动，节约了常规能源，清洁环保，本发明结构设计合理，容易制造，具
