气体涡轮流量计.pdf

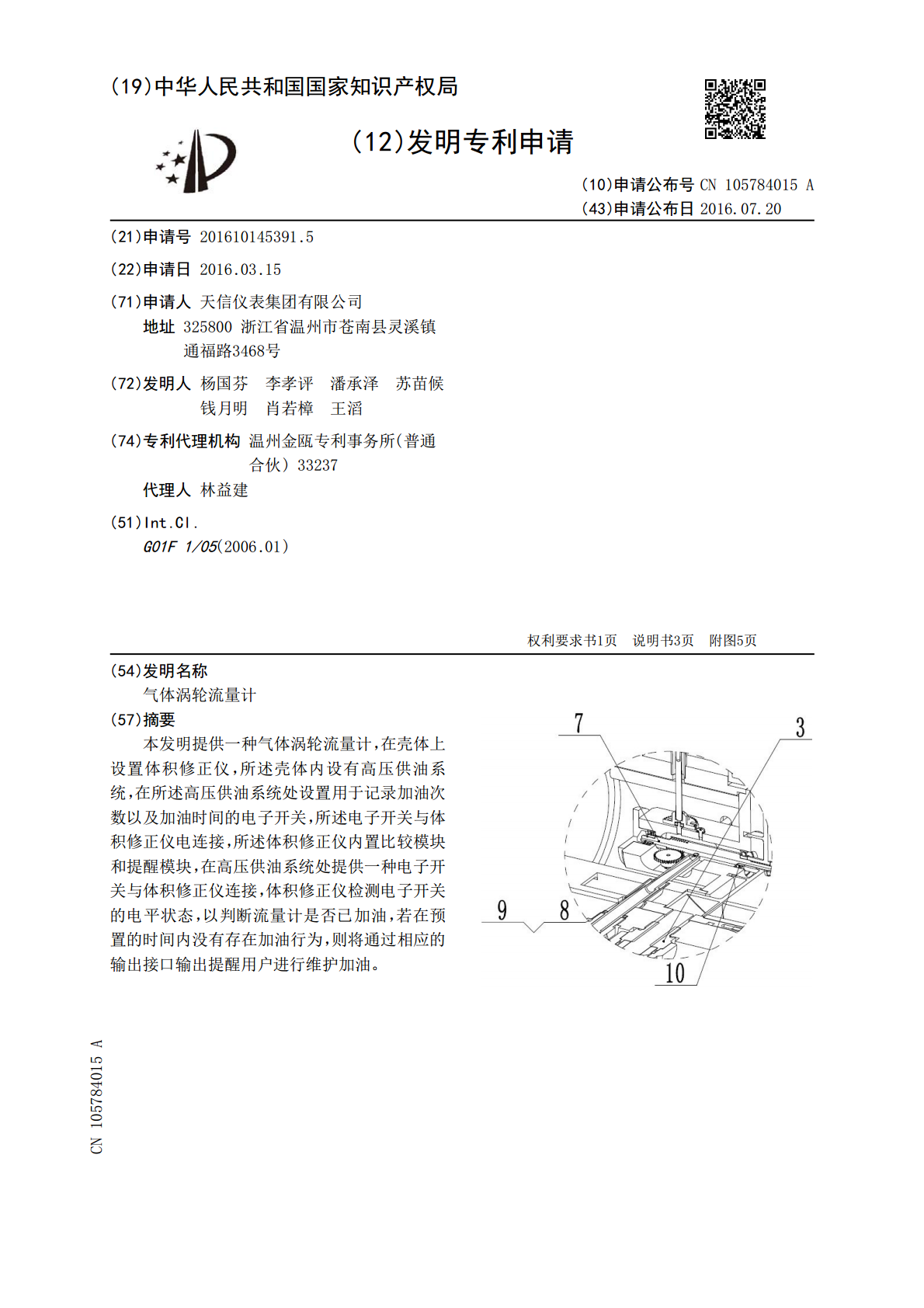

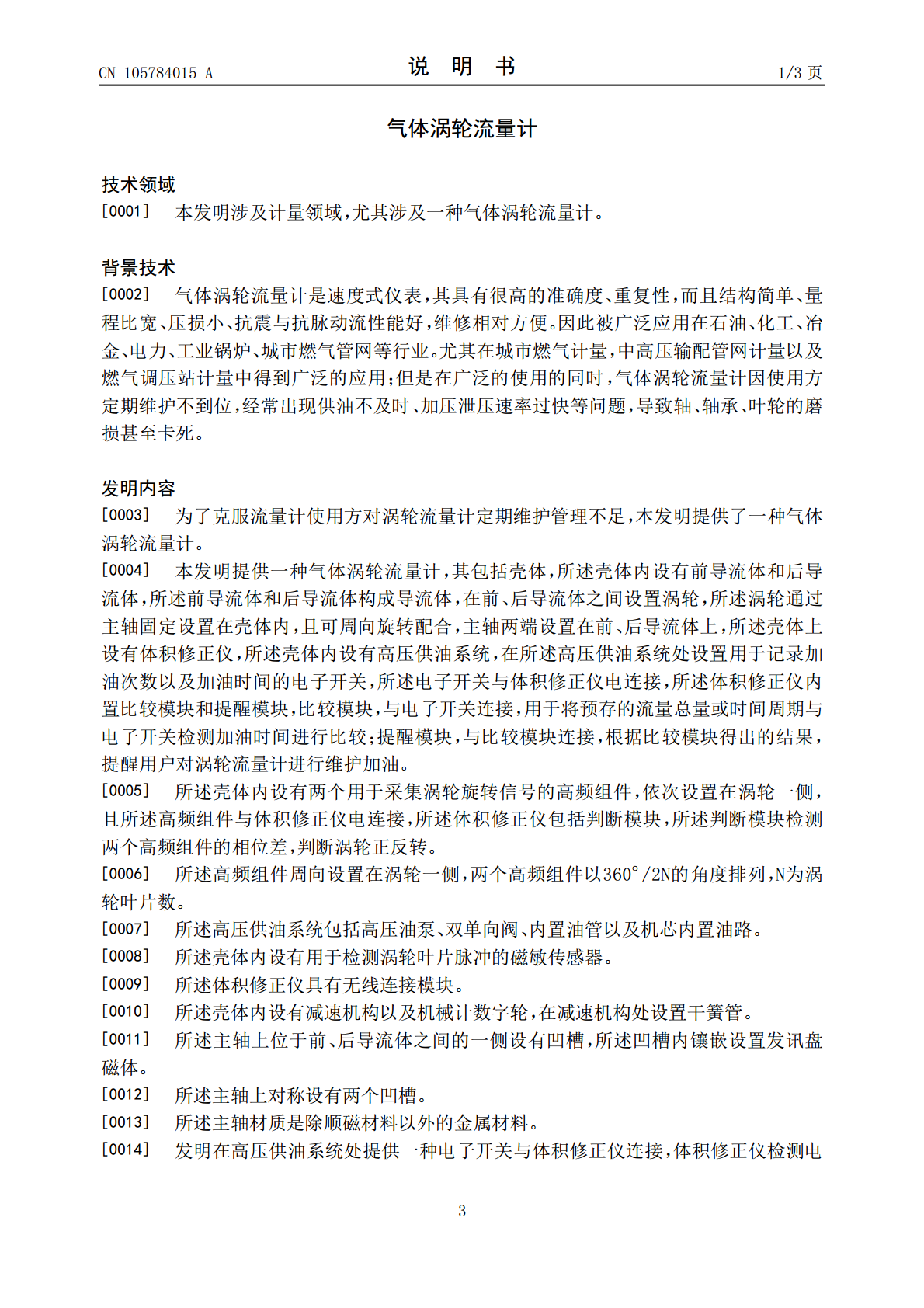

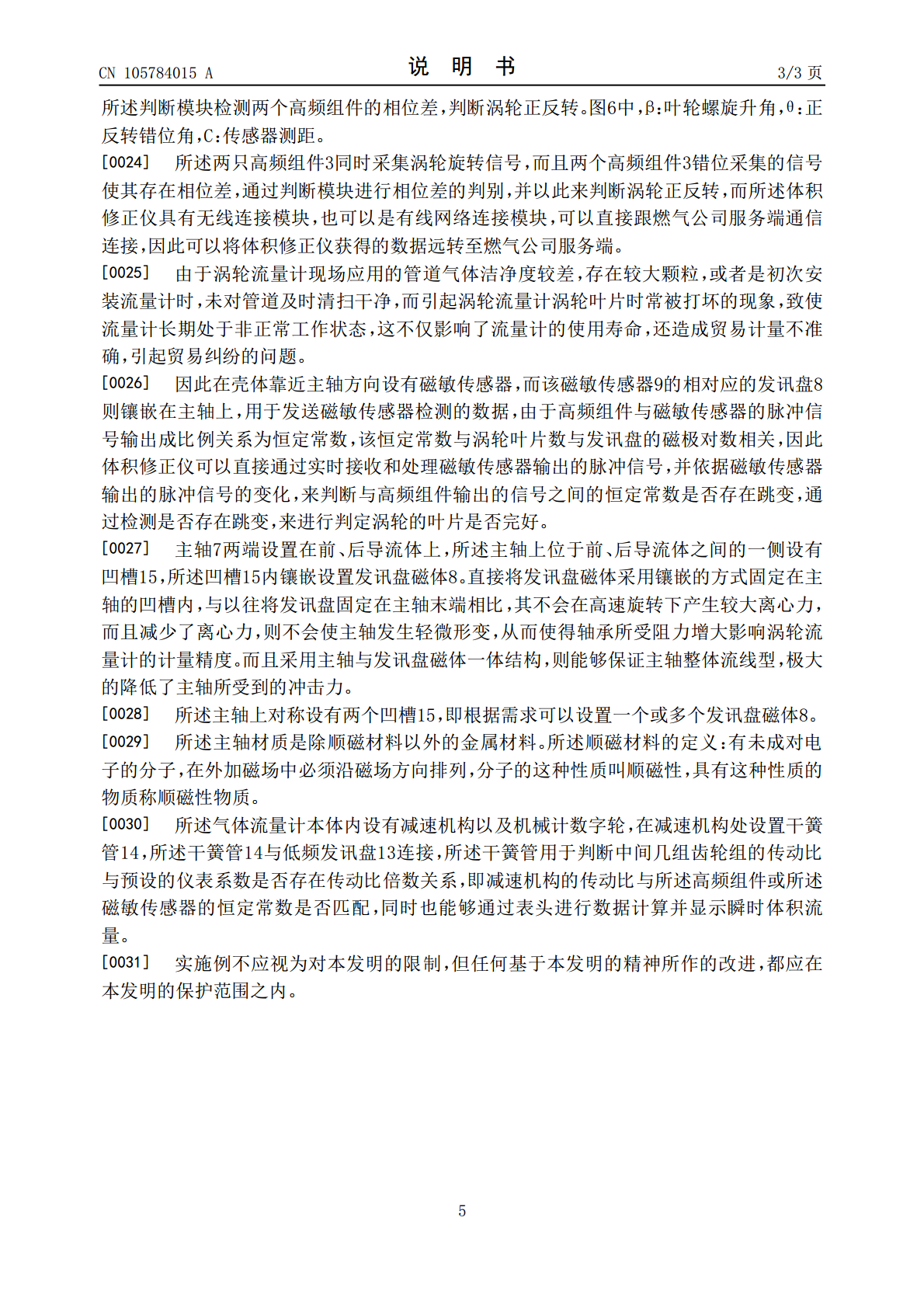

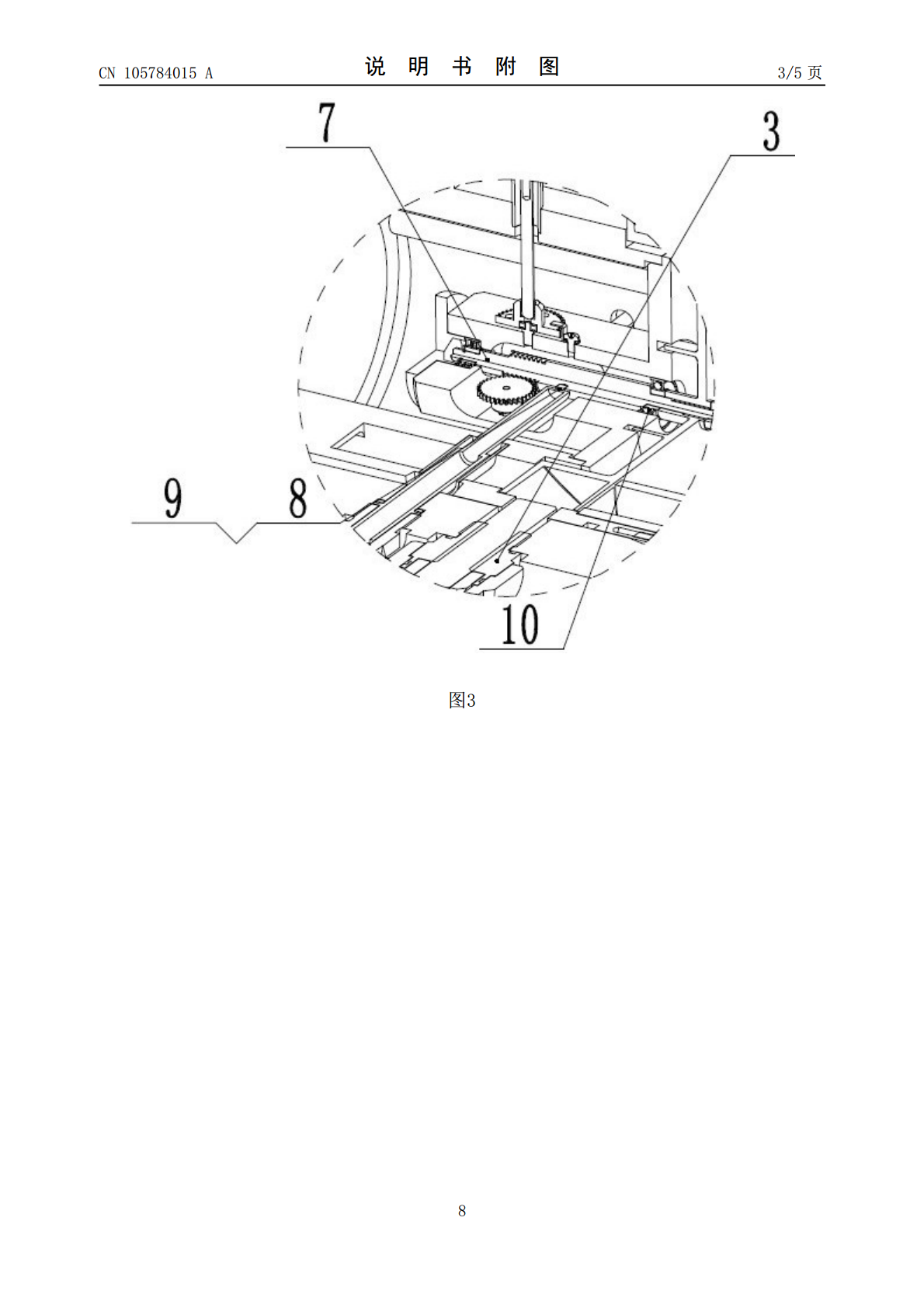

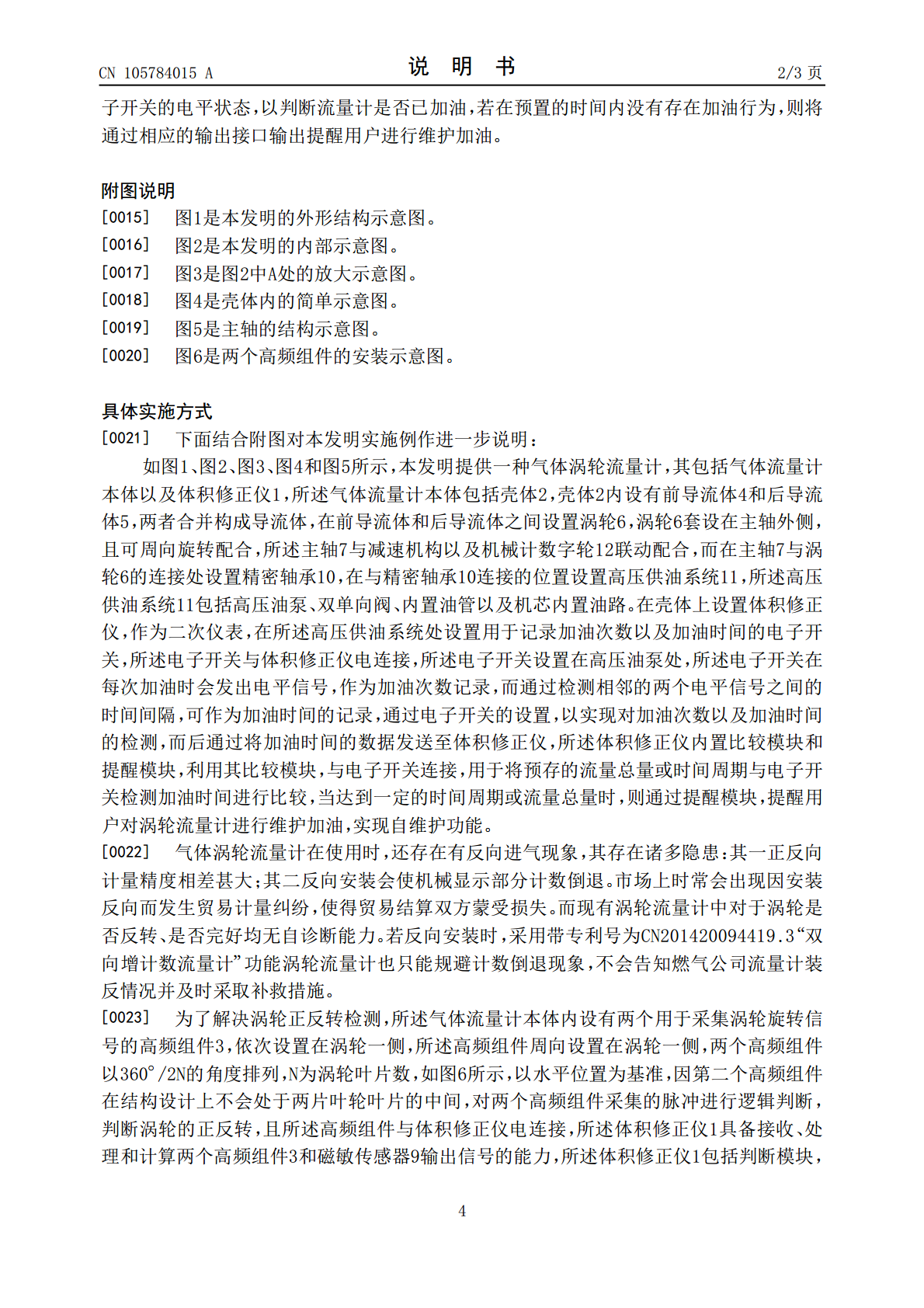

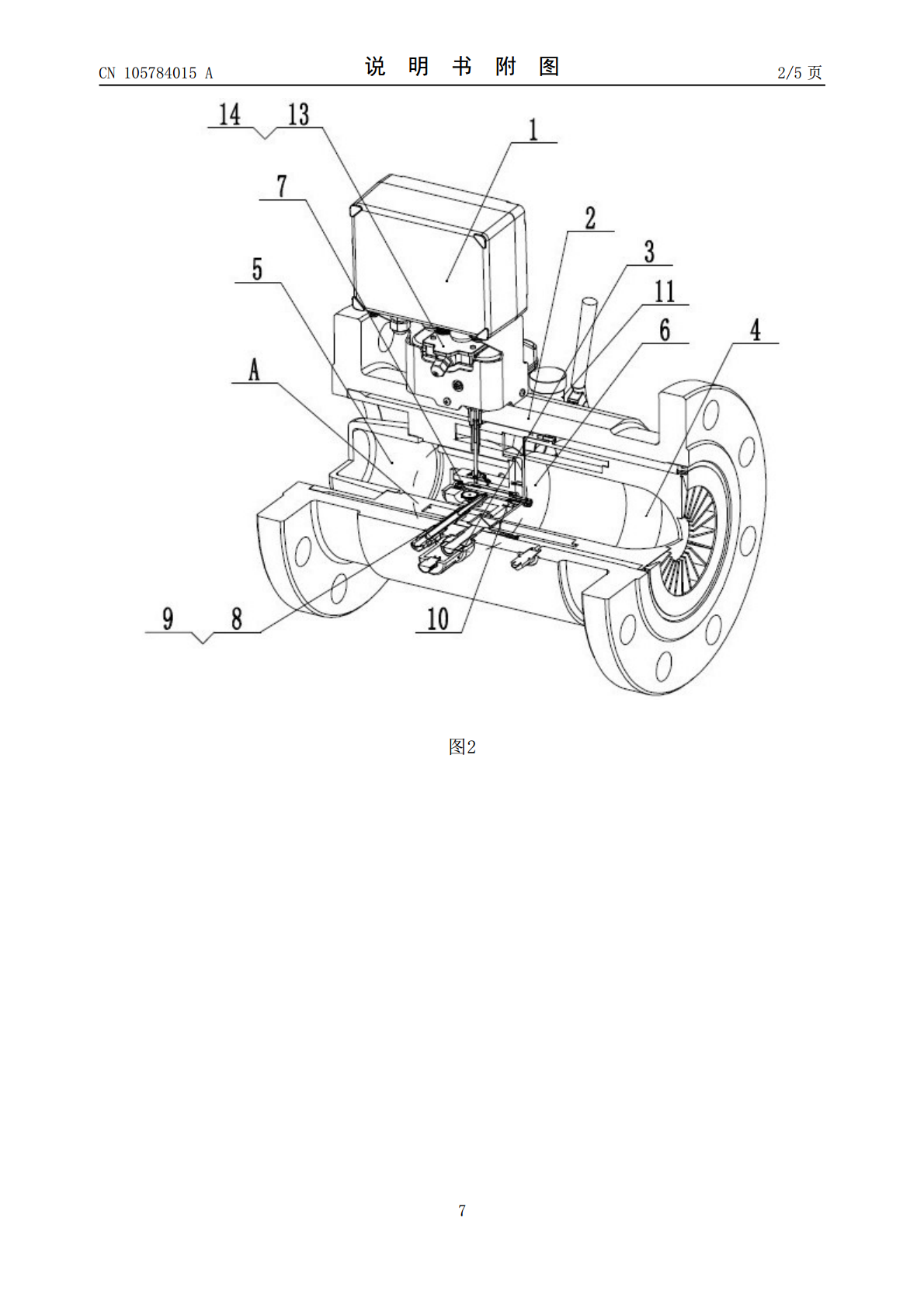

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105784015A(43)申请公布日2016.07.20(21)申请号201610145391.5(22)申请日2016.03.15(71)申请人天信仪表集团有限公司地址325800浙江省温州市苍南县灵溪镇通福路3468号(72)发明人杨国芬李孝评潘承泽苏苗候钱月明肖若樟王滔(74)专利代理机构温州金瓯专利事务所(普通合伙)33237代理人林益建(51)Int.Cl.G01F1/05(2006.01)权利要求书1页说明书3页附图5页(54)发明名称气体涡轮流量计(57)摘要本发明提供一种气体涡轮流量计，在壳体上设置体积修正仪，所述壳体内设有高压供油系统，在所述高压供油系统处设置用于记录加油次数以及加油时间的电子开关，所述电子开关与体积修正仪电连接，所述体积修正仪内置比较模块和提醒模块，在高压供油系统处提供一种电子开关与体积修正仪连接，体积修正仪检测电子开关的电平状态，以判断流量计是否已加油，若在预置的时间内没有存在加油行为，则将通过相应的输出接口输出提醒用户进行维护加油。CN105784015ACN105784015A权利要求书1/1页1.一种气体涡轮流量计，其包括壳体，所述壳体内设有前导流体和后导流体，所述前导流体和后导流体构成导流体，在前、后导流体之间设置涡轮，所述涡轮通过主轴固定设置在壳体内，且可周向旋转配合，主轴两端设置在前、后导流体上，其特征在于：所述壳体上设有体积修正仪，所述壳体内设有高压供油系统，在所述高压供油系统处设置用于记录加油次数以及加油时间的电子开关，所述电子开关与体积修正仪电连接，所述体积修正仪内置比较模块和提醒模块，比较模块，与电子开关连接，用于将预存的流量总量或时间周期与电子开关检测加油时间进行比较；提醒模块，与比较模块连接，根据比较模块得出的结果，提醒用户对涡轮流量计进行维护加油。2.根据权利要求1所述的一种气体涡轮流量计，其特征在于：所述壳体内设有两个用于采集涡轮旋转信号的高频组件，依次设置在涡轮一侧，且所述高频组件与体积修正仪电连接，所述体积修正仪包括判断模块，所述判断模块检测两个高频组件的相位差，判断涡轮正反转。3.根据权利要求2所述的一种气体涡轮流量计，其特征在于：所述高频组件周向设置在涡轮一侧，两个高频组件以360°/2N的角度排列，N为涡轮叶片数。4.根据权利要求1或2所述的一种气体涡轮流量计，其特征在于：所述高压供油系统包括高压油泵、双单向阀、内置油管以及机芯内置油路。5.根据权利要求1所述的一种气体涡轮流量计，其特征在于：所述壳体内设有用于检测涡轮叶片脉冲的磁敏传感器。6.根据权利要求1所述的一种气体涡轮流量计，其特征在于：所述体积修正仪具有无线连接模块。7.根据权利要求1所述的一种气体涡轮流量计，其特征在于：所述壳体内设有减速机构以及机械计数字轮，在减速机构处设置干簧管。8.根据权利要求1所述的一种气体涡轮流量计，其特征在于：所述主轴上位于前、后导流体之间的一侧设有凹槽，所述凹槽内镶嵌设置发讯盘磁体。9.根据权利要求8所述的一种气体涡轮流量计，其特征在于：所述主轴上对称设有两个凹槽。10.根据权利要求8所述的一种气体涡轮流量计，其特征在于：所述主轴材质是除顺磁材料以外的金属材料。2CN105784015A说明书1/3页气体涡轮流量计技术领域[0001]本发明涉及计量领域，尤其涉及一种气体涡轮流量计。背景技术[0002]气体涡轮流量计是速度式仪表，其具有很高的准确度、重复性，而且结构简单、量程比宽、压损小、抗震与抗脉动流性能好，维修相对方便。因此被广泛应用在石油、化工、冶金、电力、工业锅炉、城市燃气管网等行业。尤其在城市燃气计量，中高压输配管网计量以及燃气调压站计量中得到广泛的应用；但是在广泛的使用的同时，气体涡轮流量计因使用方定期维护不到位，经常出现供油不及时、加压泄压速率过快等问题，导致轴、轴承、叶轮的磨损甚至卡死。发明内容[0003]为了克服流量计使用方对涡轮流量计定期维护管理不足，本发明提供了一种气体涡轮流量计。[0004]本发明提供一种气体涡轮流量计，其包括壳体，所述壳体内设有前导流体和后导流体，所述前导流体和后导流体构成导流体，在前、后导流体之间设置涡轮，所述涡轮通过主轴固定设置在壳体内，且可周向旋转配合，主轴两端设置在前、后导流体上，所述壳体上设有体积修正仪，所述壳体内设有高压供油系统，在所述高压供油系统处设置用于记录加油次数以及加油时间的电子开关，所述电子开关与体积修正仪电连接，所述体积修正仪内置比较模块和提醒模块，比较模块，与电子开关连接，用于将预存的流量总量或时间周期与电子开关检测加油时间进行比较；提醒模块，与比较模块连接，根据比较模块得出的结果，提醒用户对涡轮流量计进行维护加油。[
