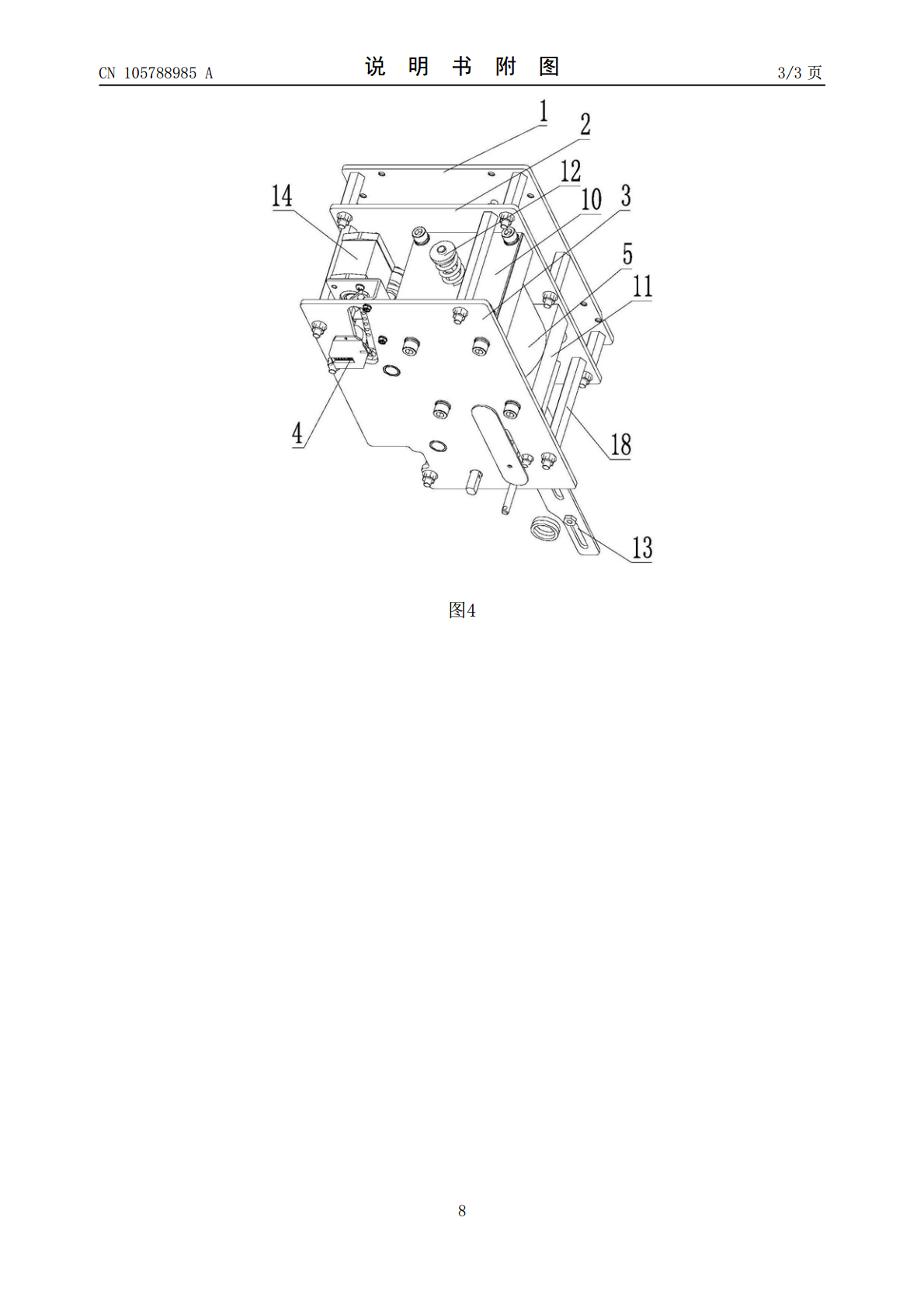

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105788985A(43)申请公布日2016.07.20(21)申请号201610281208.4(22)申请日2016.04.29(71)申请人亚洲电力设备(深圳)股份有限公司地址518000广东省深圳市南山区太子路海景广场三层E(-4)(72)发明人郭予龙高向华呼振华杜立春(74)专利代理机构深圳市精英专利事务所44242代理人任哲夫(51)Int.Cl.H01H71/32(2006.01)H01H71/68(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种永磁驱动装置(57)摘要本发明公开了一种永磁驱动装置，所述永磁驱动装置包括带有中央驱动轴的永磁体、与所述中央驱动轴联动的齿轮驱动组件、与所述齿轮驱动组件连接的断路器驱动轴，所述断路器驱动轴与所述齿轮驱动组件由第一传动杆连接并驱动。合闸时，永磁体合闸线圈通电，中央驱动轴带动永磁体向下运行，并驱动齿轮驱动组件转动，所述齿轮驱动组件又驱动传动杆进而驱动断路器驱动轴转动，断路器驱动轴直接通过气箱上的动配合间接驱动气箱内断路器转动合闸，分闸时，永磁体通分闸电流，装置做反向运动，实现分闸。该装置零件少、结构简单，易于制造，安装和调试时间短，故障率低，安全可靠，操作简便。CN105788985ACN105788985A权利要求书1/1页1.一种永磁驱动装置，其特征在于，所述永磁驱动装置包括带有中央驱动轴的永磁体、与所述中央驱动轴联动的齿轮驱动组件、与所述齿轮驱动组件连接的断路器驱动轴，所述断路器驱动轴与所述齿轮驱动组件由传动杆连接并驱动。2.根据权利要求1所述的永磁驱动装置，其特征在于，所述齿轮驱动组件由齿条、齿轮驱动轴和齿轮组成，所述齿条驱动所述齿轮驱动轴，所述齿轮驱动轴带动所述齿轮转动。3.根据权利要求2所述的永磁驱动装置，其特征在于，所述齿轮驱动轴连接有第一分闸弹簧。4.根据权利要求2或3所述的永磁驱动装置，其特征在于，所述永磁体两端设置有第一端板和第二端板，所述第一端板连接设置有第二分闸弹簧，所述第二端板连接有联锁件，所述联锁件与所述齿条连接。5.根据权利要求4所述的永磁驱动装置，其特征在于，还包括辅助开关，所述辅助开关具有辅助开关转轴，所述辅助开关转轴通过辅助开关传动杆与所述断路器驱动轴连接。6.根据权利要求5所述的永磁驱动装置，其特征在于，还包括手动分闸轴，所述手动分闸轴驱动所述齿条。7.根据权利要求6所述的永磁驱动装置，其特征在于，还包括安装板，所述安装板用于安装所述永磁体、所述齿轮驱动组件、所述断路器驱动轴、所述传动杆、所述第一分闸弹簧、所述手动分闸轴。8.根据权利要求7所述的永磁驱动装置，其特征在于，所述安装板一面连接有安装底板，另一面连接有安装顶板，所述安装板与安装底板和安装顶板间通过支撑杆固定连接。9.根据权利要求8所述的永磁驱动装置，其特征在于，所述传动杆为球铰链传动杆。10.根据权利要求9所述的永磁驱动装置，其特征在于，所述安装底板挂接于气箱壁板；所述安装顶板上设置有计数器。2CN105788985A说明书1/3页一种永磁驱动装置技术领域[0001]本发明涉及一种永磁机构，具体地说涉及一种永磁驱动装置。背景技术[0002]为了保证电力系统的安全运行，作为控制、保护元件的中压断路器必须能切断额定电流，开断关合短路电流，开合各种空载和负荷电路。为了完成这些任务，中压断路器必须能及时可靠地分合动静触头，这要借助于操作机构来完成。因此，操作机构的工作性能和质量优劣，直接决定了中压断路器的工作性能和可靠性。近年来，伴随着电力电子技术的发展，出现了一种新型的操作机构—永磁机构。它采用了一种全新的工作原理和结构，工作时主要运动部件只有一个，具有较高的可靠性，因此备受关注。[0003]现有的永磁机构一般采用四连杆机构作为驱动装置：进行断路器合闸时，永磁机构通过旋转的四连杆机构带动分闸弹簧的储能和合闸触头的移动进行合闸；进行断路器分闸时，永磁机构的分闸弹簧的能量释放通过旋转的四连杆机构带动合闸触头的移动进行分闸。这种驱动装置结构复杂，体积大，零件多，加工制造复杂；由于使用的材料多，加工的费用高，还有人工安装费用增加，使得生产成本高；四连杆机构使用的零件数量多，安装极为不便，加上驱动装置的装配和调试非常复杂，操作、使用、维护也不方便；机械寿命短，五防联锁繁杂不可靠，无法满足快速分合的要求。发明内容[0004]为此，本发明所要解决的技术问题在于现有永磁机构通常采用四连杆机构驱动，结构复杂、零件多、体积大，安装、调试、使用不方便，从而提出一种结构简单、易于安装、使用、调试且可靠性高、成本低的永磁驱动装置。[0005]为解决上述技术问题，本发明的技术方案为：[0006]本发明提供一种永
