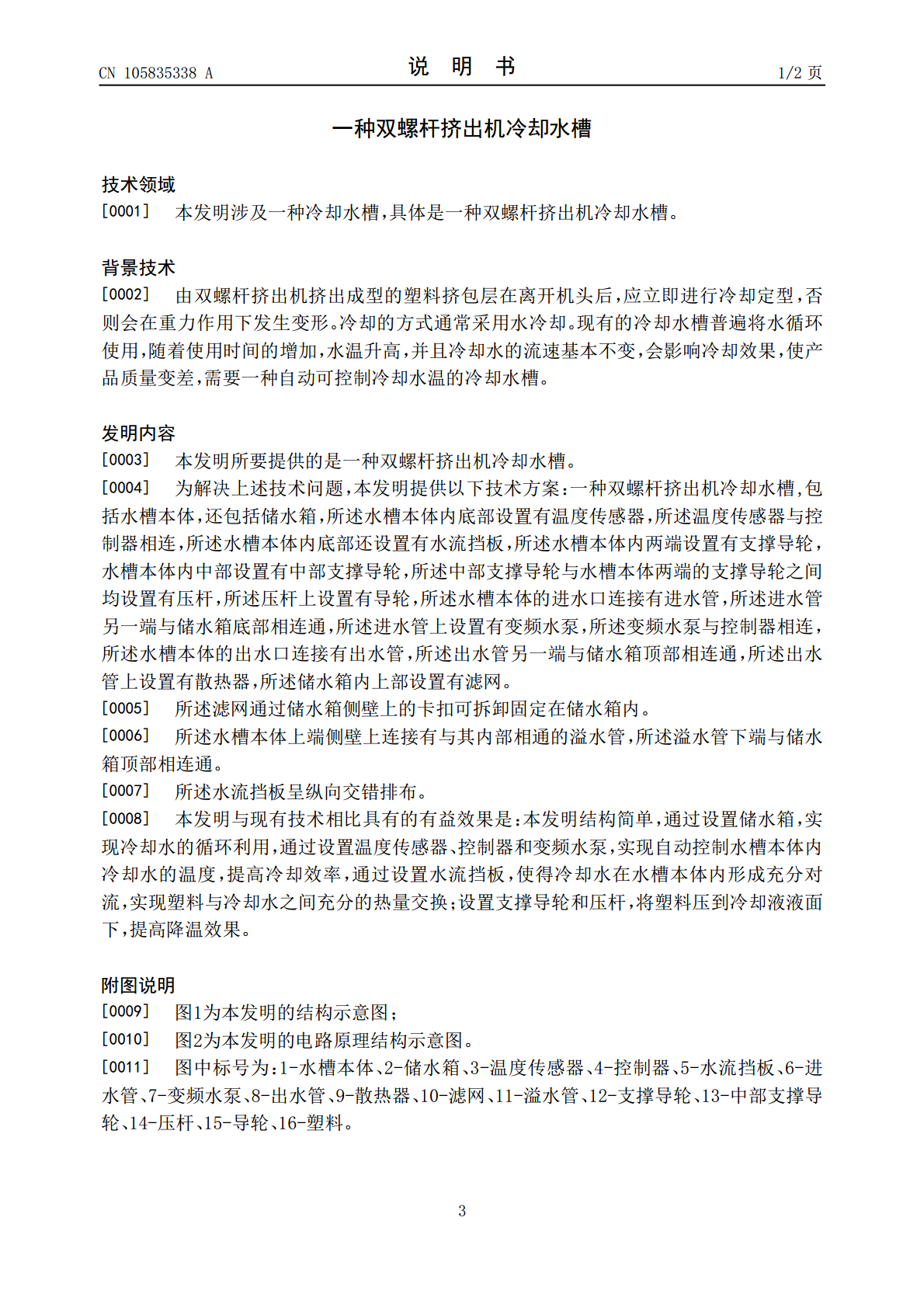

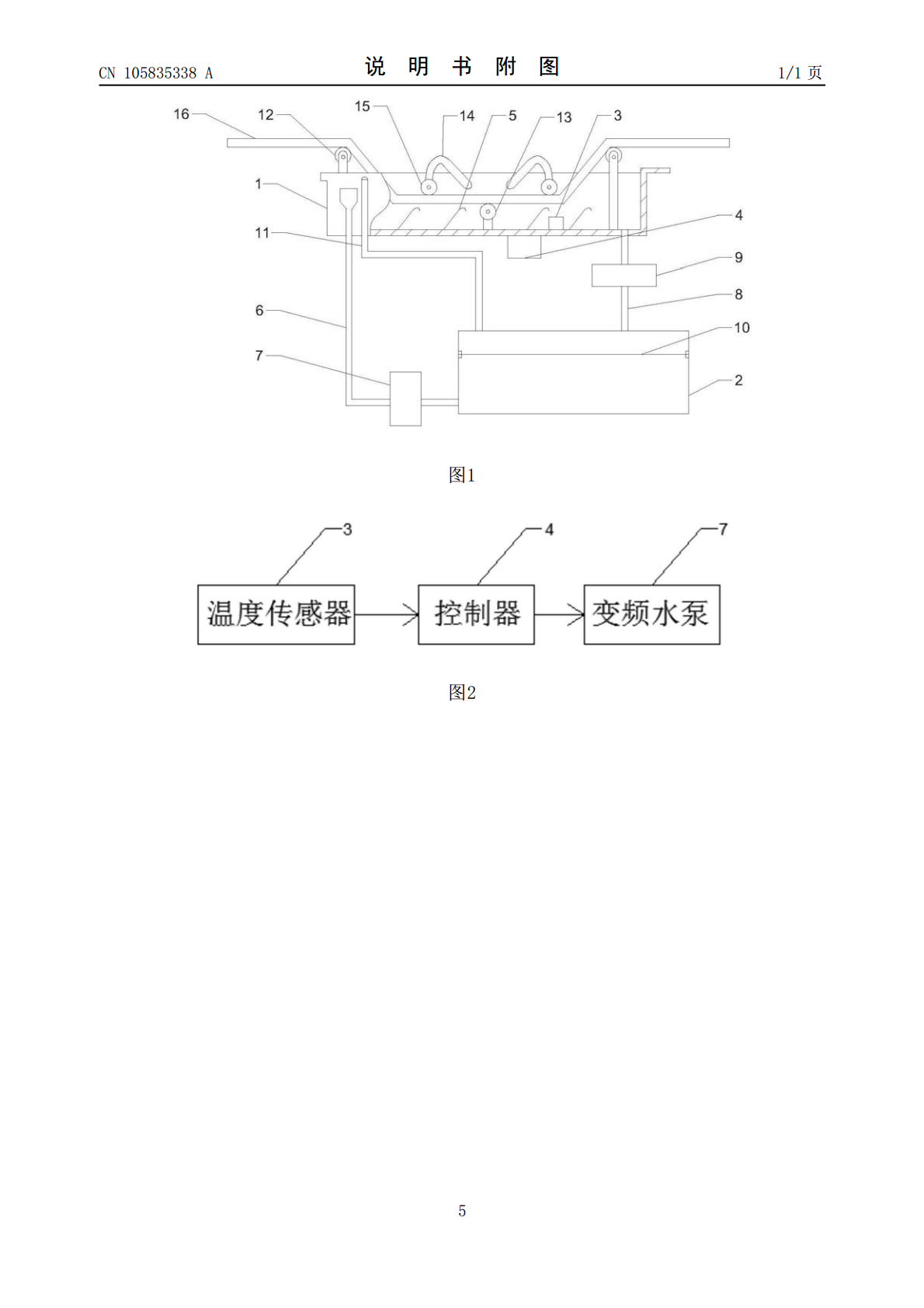

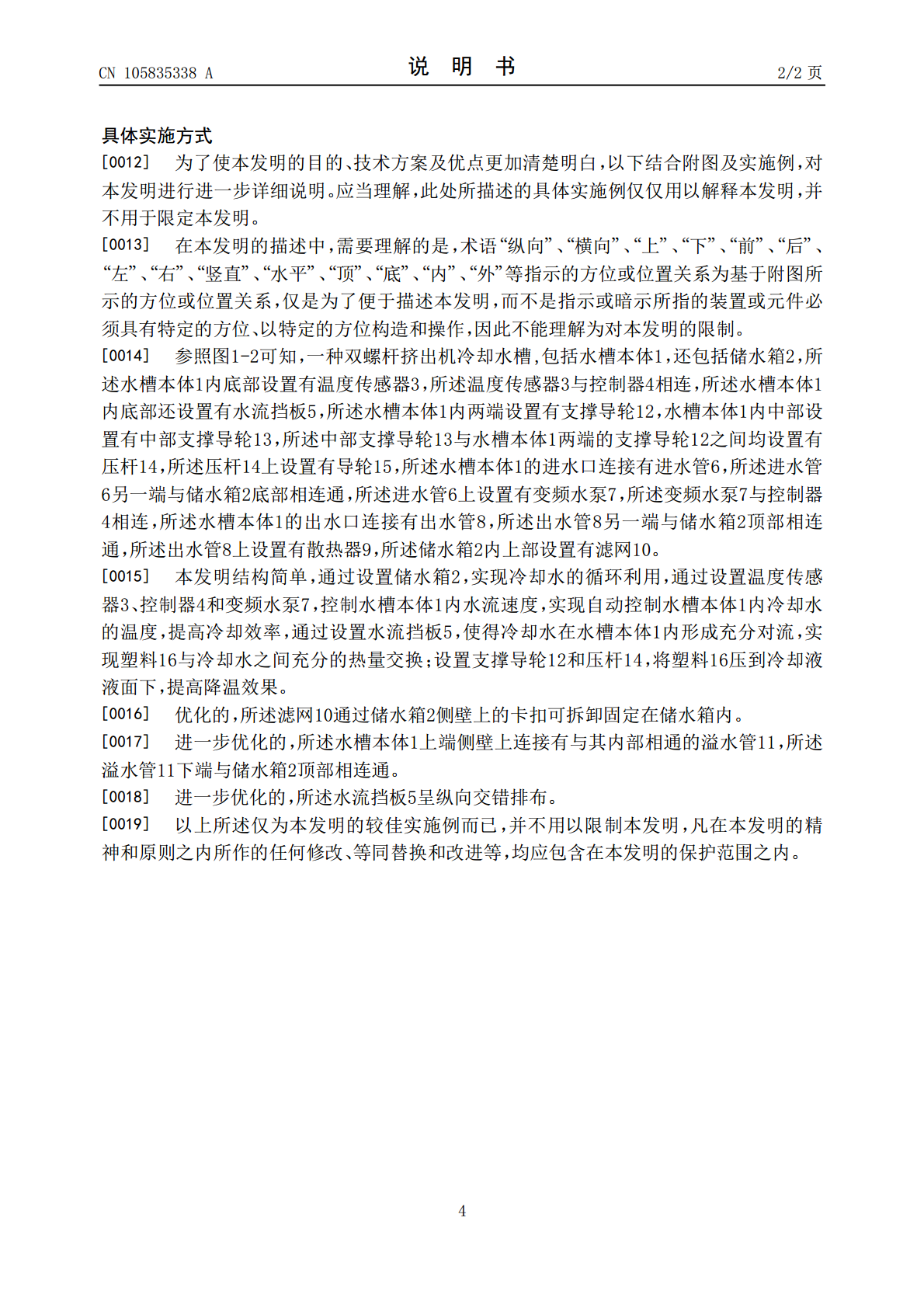

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105835338A(43)申请公布日2016.08.10(21)申请号201610395008.1(22)申请日2016.06.07(71)申请人苏州禾昌聚合材料股份有限公司地址215000江苏省苏州市工业园区民营工业区(72)发明人赵东明汪倩文(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人汤东凤(51)Int.Cl.B29C47/88(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种双螺杆挤出机冷却水槽(57)摘要本发明涉及一种双螺杆挤出机冷却水槽,包括水槽本体、储水箱,水槽本体内底部设有温度传感器,温度传感器与控制器相连,水槽本体内底部还设有水流挡板,水槽本体的进水口连接有进水管,进水管另一端与储水箱底部相连通,进水管上设有变频水泵,变频水泵与控制器相连,水槽本体的出水口连接有出水管,出水管另一端与储水箱顶部相连通,出水管上设有散热器,储水箱内上部设有滤网;本发明通过设置储水箱,实现冷却水的循环利用,通过设置温度传感器、控制器和变频水泵,实现自动控制水槽本体内冷却水的温度,通过设置水流挡板,使得冷却水在水槽本体内形成充分对流,设置支撑导轮和压杆,将塑料压到冷却液液面下,提高降温效果。CN105835338ACN105835338A权利要求书1/1页1.一种双螺杆挤出机冷却水槽,包括水槽本体,其特征在于:还包括储水箱,所述水槽本体内底部设置有温度传感器,所述温度传感器与控制器相连,所述水槽本体内底部还设置有水流挡板,所述水槽本体内两端设置有支撑导轮,水槽本体内中部设置有中部支撑导轮,所述中部支撑导轮与水槽本体两端的支撑导轮之间均设置有压杆,所述压杆上设置有导轮,所述水槽本体的进水口连接有进水管,所述进水管另一端与储水箱底部相连通,所述进水管上设置有变频水泵,所述变频水泵与控制器相连,所述水槽本体的出水口连接有出水管,所述出水管另一端与储水箱顶部相连通,所述出水管上设置有散热器,所述储水箱内上部设置有滤网。2.根据权利要求1所述的一种双螺杆挤出机冷却水槽,其特征在于:所述滤网通过储水箱侧壁上的卡扣可拆卸固定在储水箱内。3.根据权利要求1所述的一种双螺杆挤出机冷却水槽,其特征在于:所述水槽本体上端侧壁上连接有与其内部相通的溢水管,所述溢水管下端与储水箱顶部相连通。4.根据权利要求1所述的一种双螺杆挤出机冷却水槽,其特征在于:所述水流挡板呈纵向交错排布。2CN105835338A说明书1/2页一种双螺杆挤出机冷却水槽技术领域[0001]本发明涉及一种冷却水槽,具体是一种双螺杆挤出机冷却水槽。背景技术[0002]由双螺杆挤出机挤出成型的塑料挤包层在离开机头后,应立即进行冷却定型,否则会在重力作用下发生变形。冷却的方式通常采用水冷却。现有的冷却水槽普遍将水循环使用,随着使用时间的增加,水温升高,并且冷却水的流速基本不变,会影响冷却效果,使产品质量变差,需要一种自动可控制冷却水温的冷却水槽。发明内容[0003]本发明所要提供的是一种双螺杆挤出机冷却水槽。[0004]为解决上述技术问题,本发明提供以下技术方案:一种双螺杆挤出机冷却水槽,包括水槽本体,还包括储水箱,所述水槽本体内底部设置有温度传感器,所述温度传感器与控制器相连,所述水槽本体内底部还设置有水流挡板,所述水槽本体内两端设置有支撑导轮,水槽本体内中部设置有中部支撑导轮,所述中部支撑导轮与水槽本体两端的支撑导轮之间均设置有压杆,所述压杆上设置有导轮,所述水槽本体的进水口连接有进水管,所述进水管另一端与储水箱底部相连通,所述进水管上设置有变频水泵,所述变频水泵与控制器相连,所述水槽本体的出水口连接有出水管,所述出水管另一端与储水箱顶部相连通,所述出水管上设置有散热器,所述储水箱内上部设置有滤网。[0005]所述滤网通过储水箱侧壁上的卡扣可拆卸固定在储水箱内。[0006]所述水槽本体上端侧壁上连接有与其内部相通的溢水管,所述溢水管下端与储水箱顶部相连通。[0007]所述水流挡板呈纵向交错排布。[0008]本发明与现有技术相比具有的有益效果是:本发明结构简单,通过设置储水箱,实现冷却水的循环利用,通过设置温度传感器、控制器和变频水泵,实现自动控制水槽本体内冷却水的温度,提高冷却效率,通过设置水流挡板,使得冷却水在水槽本体内形成充分对流,实现塑料与冷却水之间充分的热量交换;设置支撑导轮和压杆,将塑料压到冷却液液面下,提高降温效果。附图说明[0009]图1为本发明的结构示意图;[0010]图2为本发明的电路原理结构示意图。[0011]图中标号为:1-水槽本体、2-储水箱、3-温度传感器、4-控制器、5-水流挡板、6-进水管、7-变频水泵、8-出水管、9-散热器、10
