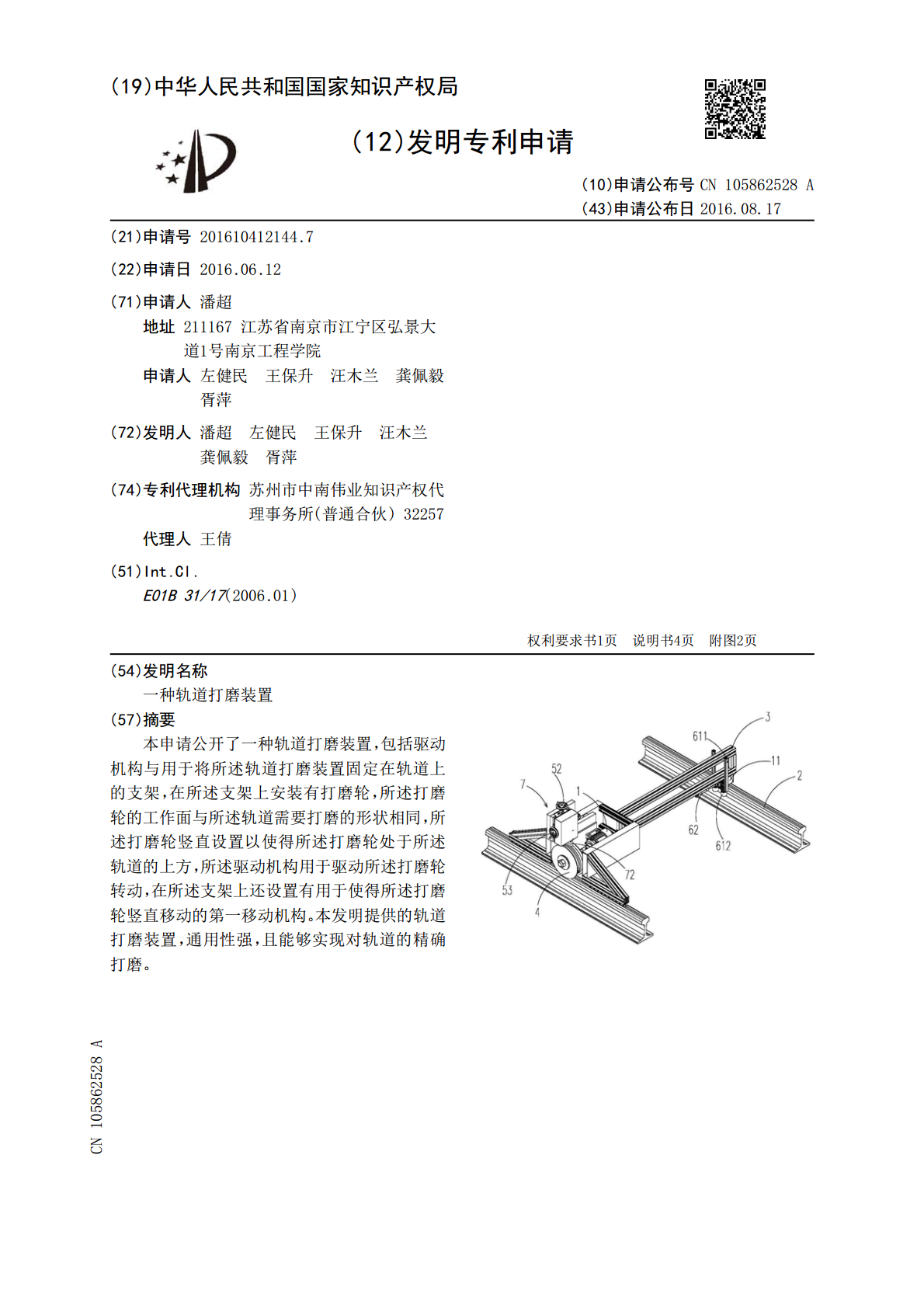

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105862528A(43)申请公布日2016.08.17(21)申请号201610412144.7(22)申请日2016.06.12(71)申请人潘超地址211167江苏省南京市江宁区弘景大道1号南京工程学院申请人左健民王保升汪木兰龚佩毅胥萍(72)发明人潘超左健民王保升汪木兰龚佩毅胥萍(74)专利代理机构苏州市中南伟业知识产权代理事务所(普通合伙)32257代理人王倩(51)Int.Cl.E01B31/17(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种轨道打磨装置(57)摘要本申请公开了一种轨道打磨装置，包括驱动机构与用于将所述轨道打磨装置固定在轨道上的支架，在所述支架上安装有打磨轮，所述打磨轮的工作面与所述轨道需要打磨的形状相同，所述打磨轮竖直设置以使得所述打磨轮处于所述轨道的上方，所述驱动机构用于驱动所述打磨轮转动，在所述支架上还设置有用于使得所述打磨轮竖直移动的第一移动机构。本发明提供的轨道打磨装置，通用性强，且能够实现对轨道的精确打磨。CN105862528ACN105862528A权利要求书1/1页1.一种轨道打磨装置，其特征在于，包括驱动机构（1）与用于将所述轨道打磨装置固定在轨道（2）上的支架（3），在所述支架（3）上安装有打磨轮（4），所述打磨轮（4）的工作面与所述轨道（2）需要打磨的形状相同，所述打磨轮（4）竖直设置以使得所述打磨轮（4）处于所述轨道（2）的上方，所述驱动机构（1）用于驱动所述打磨轮（4）转动，在所述支架（3）上还设置有用于使得所述打磨轮（4）竖直移动的第一移动机构（5）。2.根据权利要求1所述的轨道打磨装置，其特征在于，在所述支架（3）上还设置有用于将所述轨道打磨装置固定在所述轨道（2）上的固定装置（6）。3.根据权利要求2所述的轨道打磨装置，其特征在于，所述固定装置（6）包括，铰接在所述支架（3）上的定位件（61），所述定位件（61）处于所述轨道（2）的内侧，在所述定位件（61）上铰接有弹性部件（62），所述弹性部件（62）的另一端与所述支架（3）铰接，所述弹性部件（62）使得所述定位件（61）紧靠所述轨道（2）。4.根据权利要求3所述的轨道打磨装置，其特征在于，所述定位件（61）包括定位杆（611），所述定位杆（611）的一端与所述支架（3）铰接，在所述定位杆（611）远离所述支架（3）的一端设置有挡轮（612）。5.根据权利要求1所述的轨道打磨装置，其特征在于，在所述支架（3）的底部还设置有用于支撑所述轨道打磨装置的支撑轮（11），所述支撑轮（11）与所述轨道（2）的顶面接触。6.根据权利要求1所述的轨道打磨装置，其特征在于，所述第一移动机构（5）包括，设置在所述支架（3）上的第一手轮（51）与第一安装块，所述第一手轮（51）的转动使得所述第一安装块在所述支架（3）上竖直移动，所述打磨轮（4）安装在所述第一安装块上。7.根据权利要求1所述的轨道打磨装置，其特征在于，在所述支架（3）上还设置有用于对所述打磨轮（4）进行修形的修形机构（7）。8.根据权利要求7所述的轨道打磨装置，其特征在于，所述修形机构（7）包括安装在所述支架（3）上的安装座（71），在所述安装座（71）上设置有修形件（72），所述修形件（72）能够在所述安装座（71）上竖直移动与垂直于所述轨道（2）的水平移动。9.根据权利要求8所述的轨道打磨装置，其特征在于，在所述安装座（71）上设置第二手轮（52）、第三手轮（53）与第二安装块，所述修形件（72）固定安装在所述第二安装块上，所述第二手轮（52）转动使得所述修形件（72）竖直移动，所述第三手轮（53）转动使得所述修形件（72）垂直于所述轨道（2）的水平移动。10.一种轨道打磨方法，其特征在于，该方法包括以下步骤：1）转动第一手轮（51），以使得轨道打磨装置固定在轨道（2）上时，打磨轮（4）不与轨道（2）表面接触；2）将支架（3）放置在轨道（2）上，以使得支撑轮（11）与轨道（2）表面接触，转动定位件（61），以使得定位件（61）在弹性部件（62）的作用下将支架（3）固定在轨道（2）上；3）启动驱动机构（1），使打磨轮（4）运转，转动第一手轮（51），控制打磨轮（4）的进给量，对轨道（2）进行打磨。2CN105862528A说明书1/4页一种轨道打磨装置[0001]技术领域[0002]本发明属于轨道维护技术领域，特别涉及一种轨道打磨装置。背景技术[0003]列车在轨道上运行时，列车轮与轨道之间产生巨大的挤压力和冲压力，经过长期的运营，列车轨道的表面会出现各种伤损和磨耗，如轨道的波浪性磨耗、轨面擦伤、轨面剥离、轨侧磨损、裂纹、轨头压溃和肥边等，不但影响乘车的舒适性，而且
