一种纵轴流式玉米收获机脱粒滚筒.pdf

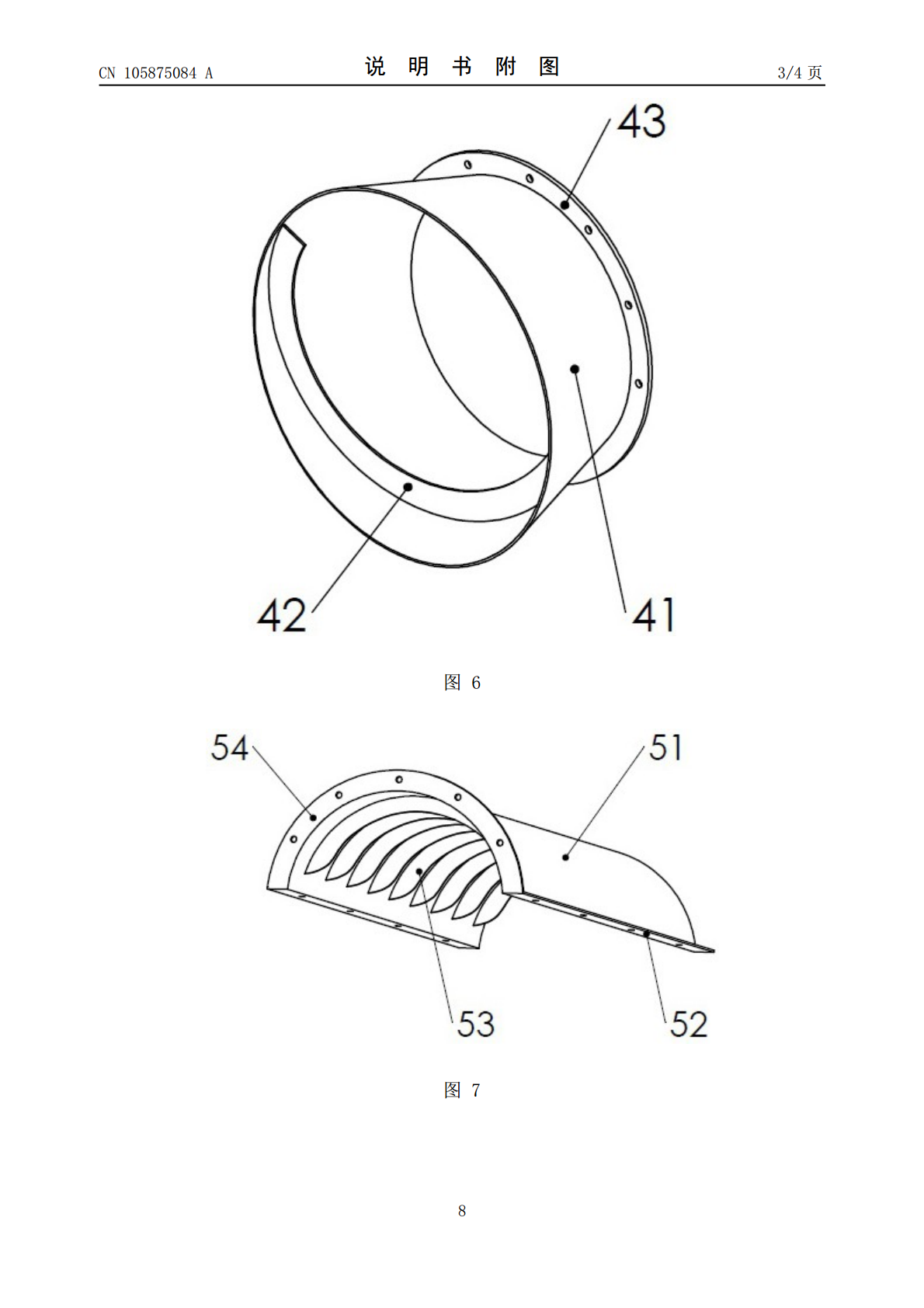

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105875084A(43)申请公布日2016.08.24(21)申请号201610245450.6(22)申请日2016.04.20(71)申请人济南大学地址250022山东省济南市市中区南辛庄西路336号济南大学(72)发明人张琨曹树坤曹翀赵慧颖王冲房智祥申昊宋祥文(74)专利代理机构济南誉丰专利代理事务所(普通合伙企业)37240代理人李茜(51)Int.Cl.A01F12/22(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种纵轴流式玉米收获机脱粒滚筒(57)摘要本发明提供了一种纵轴流式玉米收获机脱粒滚筒，包括轴承座、转动轴、螺旋喂入头、锥形套、上盖板、支撑板、下凹板、滚筒体、脱粒爪、短纹杆、排草板、带轮，转动轴与轴承座相配合，螺旋喂入头与滚筒体相连，上盖板与支撑板通过螺栓相连，下凹板与支撑板通过螺栓相连，锥形套与螺旋喂入头同轴心、与上盖板、下凹板通过螺栓相连，脱粒爪在滚筒体的前半段呈螺旋状排列，短纹杆在滚筒体的后半段呈螺旋状排列，排草板在滚筒体末端，带轮与转动轴相连。本发明属于玉米收获机械技术领域，结构简单，可实现玉米穗的大喂入且不堵塞，纵轴流增长脱粒时间，在提高玉米脱净率的同时降低籽粒破损率，有效提高工作效率。CN105875084ACN105875084A权利要求书1/1页1.一种纵轴流式玉米收获机脱粒滚筒，包括轴承座、转动轴、螺旋喂入头、锥形套、上盖板、支撑板、下凹板、滚筒体、脱粒爪、短纹杆、排草板、带轮，其特征在于，所述转动轴与轴承座相配合，所述螺旋喂入头与滚筒体相连，所述上盖板与支撑板通过螺栓相连，所述下凹板与支撑板通过螺栓相连，所述锥形套与螺旋喂入头同轴心、与上盖板、下凹板通过螺栓相连，所述脱粒爪有多个、在滚筒体的前半段呈螺旋状排列，所述短纹杆有多个、在滚筒体的后半段呈螺旋状排列，所述排草板在滚筒体的末端，所述带轮与转动轴相连。2.根据权利要求1所述的一种纵轴流式玉米收获机脱粒滚筒，其特征在于，所述螺旋喂入头包括锥形体、大螺旋叶片、小螺旋叶片，所述小螺旋叶片焊接在锥形体上、高度较小，所述大螺旋叶片通过铆钉与小螺旋叶片相连、高度较大，大螺旋叶片经多次磨损坏掉后可更换。3.根据权利要求1所述的一种纵轴流式玉米收获机脱粒滚筒，其特征在于，所述锥形套包括锥形壳、内螺旋叶片、锥套法兰，其特征在于，所述内螺旋叶片焊接在锥形壳的内侧，所述锥套法兰焊接在锥形壳的小圆端、用于固定锥形套。4.根据权利要求1所述的一种纵轴流式玉米收获机脱粒滚筒，其特征在于，所述上盖板包括盖板体、盖板安装板、导流叶片、盖板法兰，所述盖板安装板焊接在盖板体的下侧两端、用于固定上盖板，所述导流叶片呈螺旋状焊接在盖板体的内侧、用于玉米穗脱粒时沿轴向导流，所述盖板法兰焊接在盖板体的一端、用于与锥形套的安装。5.根据权利要求1所述的一种纵轴流式玉米收获机脱粒滚筒，其特征在于，所述下凹板包括凹板体、栅格、筛孔、凹板安装板、凹板法兰，所述栅格由横向和纵向钢条焊接相交形成、分布于凹板体的前半部分、主要用于玉米穗的脱粒，所述筛孔分布于凹板体的后半部分、主要用于籽粒的清选，所述凹板安装板焊接在凹板体的上侧两端、用于固定下凹板，所述凹板法兰焊接在凹板体的一端、用于与锥形套的安装。6.根据权利要求1所述的一种纵轴流式玉米收获机脱粒滚筒，其特征在于，所述脱粒爪是中空的，且没有直角和直楞，可有效减少对玉米籽粒的破损。2CN105875084A说明书1/3页一种纵轴流式玉米收获机脱粒滚筒技术领域[0001]本发明涉及玉米收获机械技术领域，尤其涉及一种纵轴流式玉米收获机脱粒滚筒。背景技术[0002]脱粒滚筒是籽粒直收型玉米收获机中的重要装置，现有的玉米收获机脱粒滚筒多为切流滚筒，脱粒时间短且籽粒破损率高，即使少有的纵轴流脱粒滚筒也存在着喂入时容易堵塞、脱粒时破损率高的问题，大大降低了玉米收获机的工作效率，减少了农民收入。发明内容[0003]为了克服上述技术问题，本发明提供了一种纵轴流式玉米收获机脱粒滚筒。[0004]本发明解决其技术问题采取的技术方案是：一种纵轴流式玉米收获机脱粒滚筒，包括轴承座、转动轴、螺旋喂入头、锥形套、上盖板、支撑板、下凹板、滚筒体、脱粒爪、短纹杆、排草板、带轮，其特征在于，所述转动轴与轴承座相配合，所述螺旋喂入头与滚筒体相连，所述上盖板与支撑板通过螺栓相连，所述下凹板与支撑板通过螺栓相连，所述锥形套与螺旋喂入头同轴心、与上盖板、下凹板通过螺栓相连，所述脱粒爪有多个、在滚筒体的前半段呈螺旋状排列，所述短纹杆有多个、在滚筒体的后半段呈螺旋状排列，所述排草板在滚筒体的末端，所述带轮与转动轴相连。[0005]进一步地，所述螺旋喂入头包括锥形体、大螺旋叶片、小螺旋叶
