一种转子绝喷膜装置.pdf

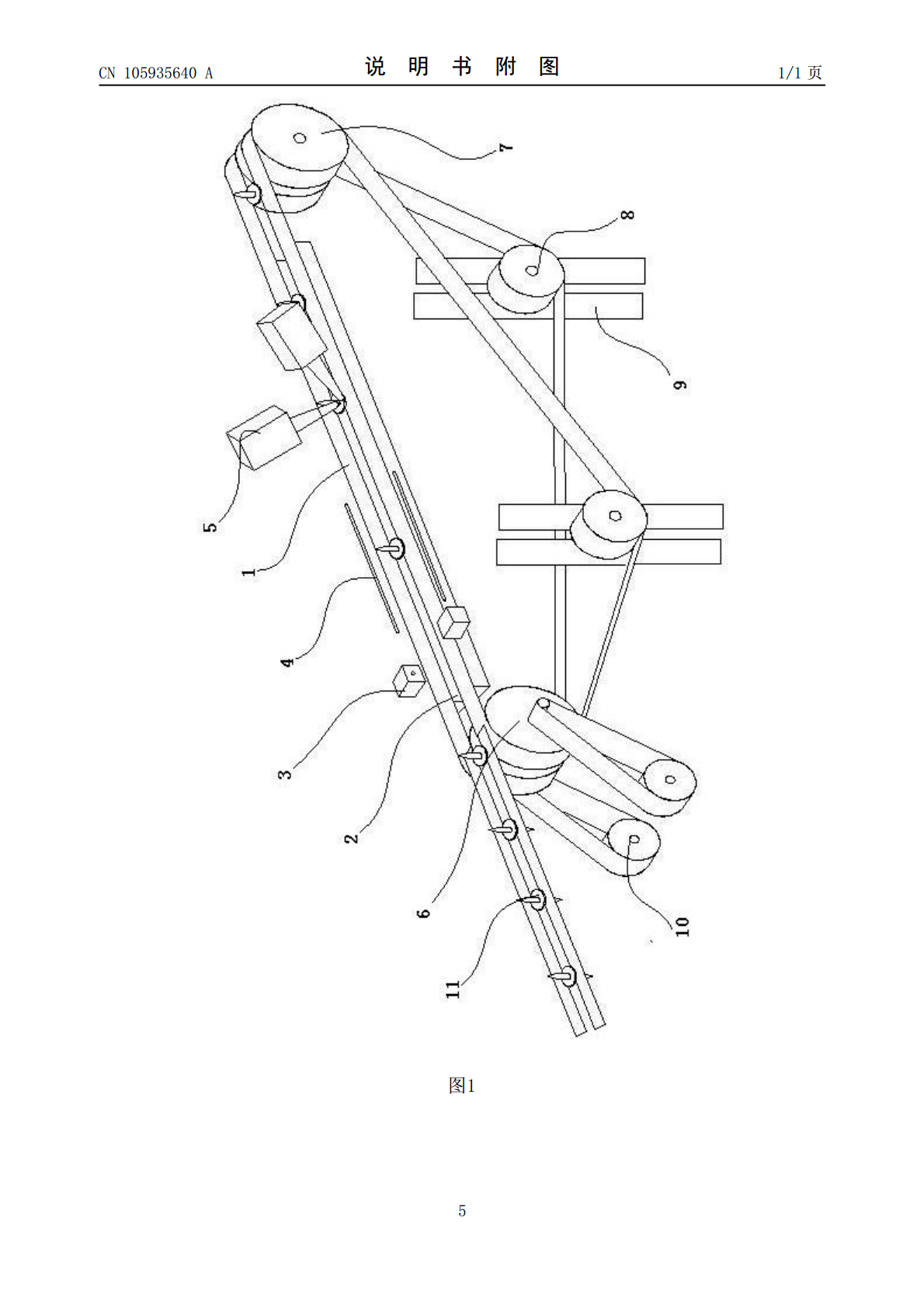

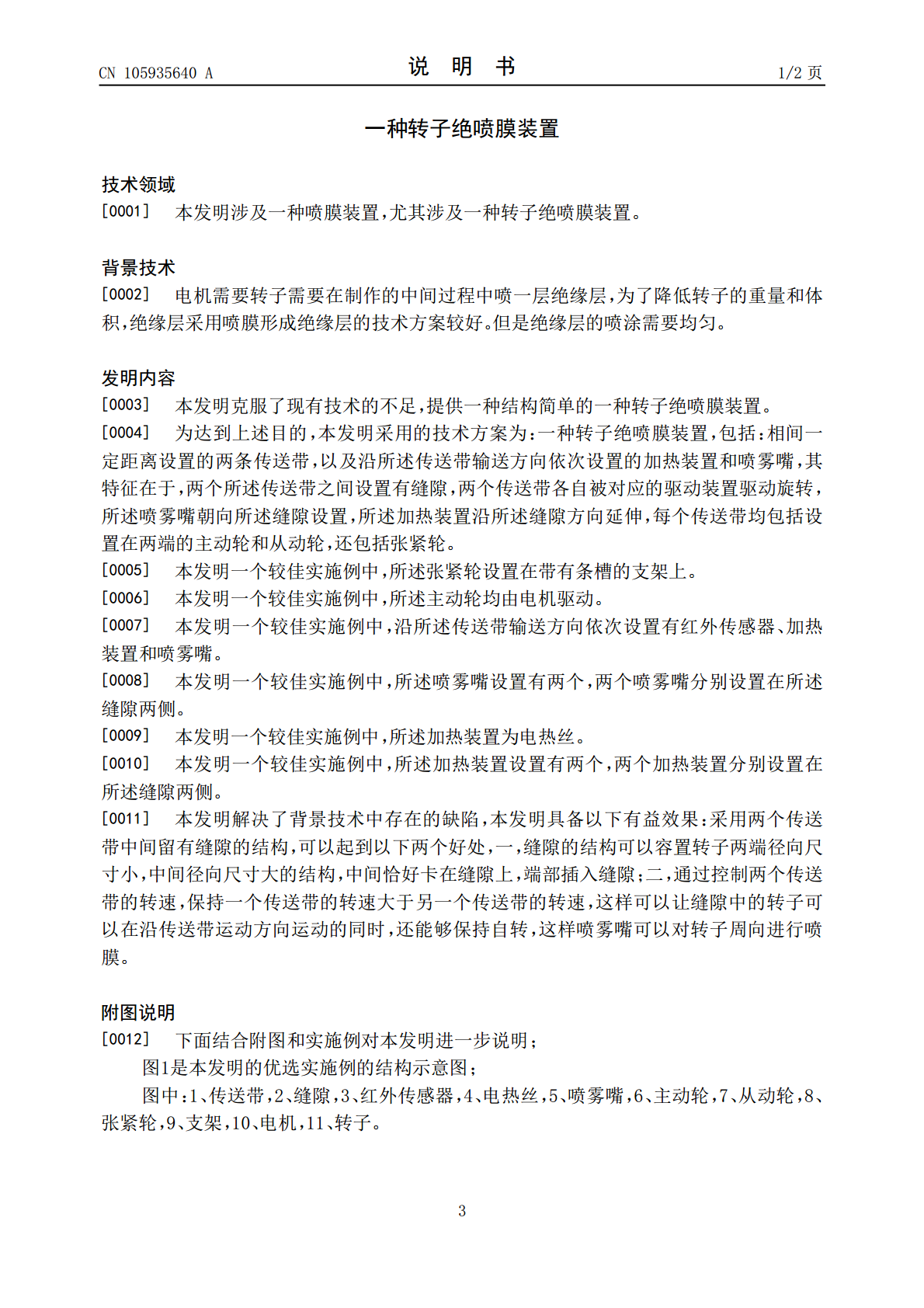

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105935640A(43)申请公布日2016.09.14(21)申请号201610485593.4(22)申请日2016.06.29(71)申请人苏州博来喜电器有限公司地址215000江苏省苏州市高新区石阳路90号(72)发明人徐超(74)专利代理机构南京纵横知识产权代理有限公司32224代理人董建林(51)Int.Cl.B05B15/12(2006.01)B05B13/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种转子绝喷膜装置(57)摘要本发明涉及一种转子绝喷膜装置，包括：相间一定距离设置的两条传送带，以及沿所述传送带输送方向依次设置的加热装置和喷雾嘴，两个所述传送带之间设置有缝隙，两个传送带各自被对应的驱动装置驱动旋转，所述喷雾嘴朝向所述缝隙设置，所述加热装置沿所述缝隙方向延伸，每个传送带均包括设置在两端的主动轮和从动轮，还包括张紧轮。缝隙的结构可以容置转子两端径向尺寸小，中间径向尺寸大的结构，中间恰好卡在缝隙上，端部插入缝隙；通过控制两个传送带的转速，保持一个传送带的转速大于另一个传送带的转速，这样可以让缝隙中的转子可以在沿传送带运动方向运动的同时，还能够保持自转，这样喷雾嘴可以对转子周向进行喷膜。CN105935640ACN105935640A权利要求书1/1页1.一种转子绝喷膜装置，包括：相间一定距离设置的两条传送带，以及沿所述传送带输送方向依次设置的加热装置和喷雾嘴，其特征在于，两个所述传送带之间设置有缝隙，两个传送带各自被对应的驱动装置驱动旋转，所述喷雾嘴朝向所述缝隙设置，所述加热装置沿所述缝隙方向延伸，每个传送带均包括设置在两端的主动轮和从动轮，还包括张紧轮。2.根据权利要求1所述的一种转子绝喷膜装置，其特征在于：所述张紧轮设置在带有条槽的支架上。3.根据权利要求1所述的一种转子绝喷膜装置，其特征在于：所述主动轮均由电机驱动。4.根据权利要求1所述的一种转子绝喷膜装置，其特征在于：沿所述传送带输送方向依次设置有红外传感器、加热装置和喷雾嘴。5.根据权利要求1所述的一种转子绝喷膜装置，其特征在于：所述喷雾嘴设置有两个，两个喷雾嘴分别设置在所述缝隙两侧。6.根据权利要求1所述的一种转子绝喷膜装置，其特征在于：所述加热装置为电热丝。7.根据权利要求1所述的一种转子绝喷膜装置，其特征在于：所述加热装置设置有两个，两个加热装置分别设置在所述缝隙两侧。2CN105935640A说明书1/2页一种转子绝喷膜装置技术领域[0001]本发明涉及一种喷膜装置，尤其涉及一种转子绝喷膜装置。背景技术[0002]电机需要转子需要在制作的中间过程中喷一层绝缘层，为了降低转子的重量和体积，绝缘层采用喷膜形成绝缘层的技术方案较好。但是绝缘层的喷涂需要均匀。发明内容[0003]本发明克服了现有技术的不足，提供一种结构简单的一种转子绝喷膜装置。[0004]为达到上述目的，本发明采用的技术方案为：一种转子绝喷膜装置，包括：相间一定距离设置的两条传送带，以及沿所述传送带输送方向依次设置的加热装置和喷雾嘴，其特征在于，两个所述传送带之间设置有缝隙，两个传送带各自被对应的驱动装置驱动旋转，所述喷雾嘴朝向所述缝隙设置，所述加热装置沿所述缝隙方向延伸，每个传送带均包括设置在两端的主动轮和从动轮，还包括张紧轮。[0005]本发明一个较佳实施例中，所述张紧轮设置在带有条槽的支架上。[0006]本发明一个较佳实施例中，所述主动轮均由电机驱动。[0007]本发明一个较佳实施例中，沿所述传送带输送方向依次设置有红外传感器、加热装置和喷雾嘴。[0008]本发明一个较佳实施例中，所述喷雾嘴设置有两个，两个喷雾嘴分别设置在所述缝隙两侧。[0009]本发明一个较佳实施例中，所述加热装置为电热丝。[0010]本发明一个较佳实施例中，所述加热装置设置有两个，两个加热装置分别设置在所述缝隙两侧。[0011]本发明解决了背景技术中存在的缺陷，本发明具备以下有益效果：采用两个传送带中间留有缝隙的结构，可以起到以下两个好处，一，缝隙的结构可以容置转子两端径向尺寸小，中间径向尺寸大的结构，中间恰好卡在缝隙上，端部插入缝隙；二，通过控制两个传送带的转速，保持一个传送带的转速大于另一个传送带的转速，这样可以让缝隙中的转子可以在沿传送带运动方向运动的同时，还能够保持自转，这样喷雾嘴可以对转子周向进行喷膜。附图说明[0012]下面结合附图和实施例对本发明进一步说明；图1是本发明的优选实施例的结构示意图；图中：1、传送带，2、缝隙，3、红外传感器，4、电热丝，5、喷雾嘴，6、主动轮，7、从动轮，8、张紧轮，9、支架，10、电机，11、转子。3CN105935640A说明书2/2页具体实施方式
