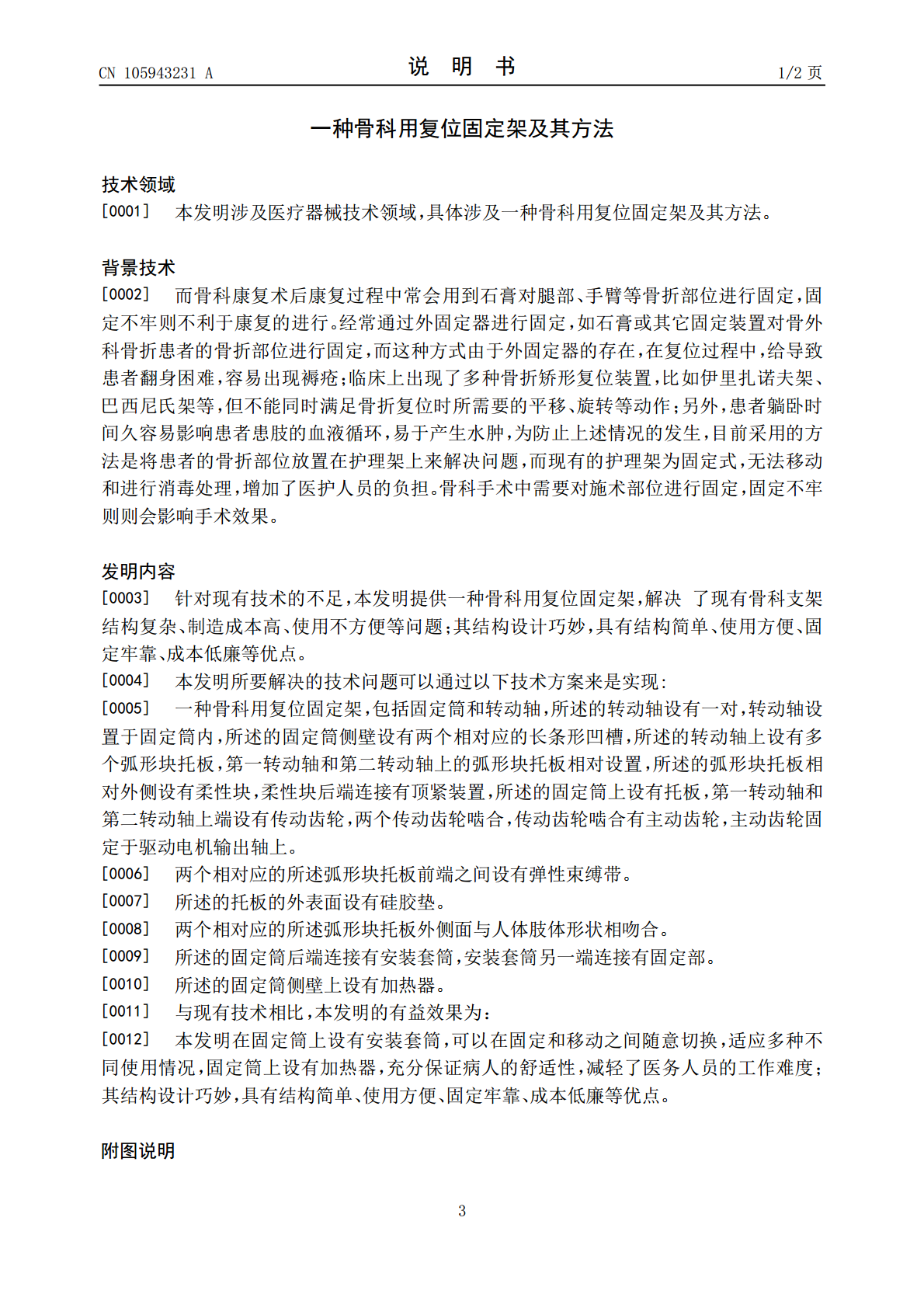

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105943231A(43)申请公布日2016.09.21(21)申请号201610379969.3(22)申请日2016.05.31(71)申请人王志东地址276000山东省临沂市河东区凤凰大街233号(72)发明人王志东李秀萍李秀峰(74)专利代理机构合肥顺超知识产权代理事务所(特殊普通合伙)34120代理人赵宗海(51)Int.Cl.A61F5/05(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种骨科用复位固定架及其方法(57)摘要本发明公布了一种骨科用复位固定架，包括固定筒和转动轴，所述的转动轴设有一对，转动轴设置于固定筒内，所述的固定筒侧壁设有两个相对应的长条形凹槽，所述的转动轴上设有多个弧形块托板，第一转动轴和第二转动轴上的弧形块托板相对设置，所述的弧形块托板相对外侧设有柔性块，柔性块后端连接有顶紧装置，所述的固定筒上设有托板，第一转动轴和第二转动轴上端设有传动齿轮，两个传动齿轮啮合，传动齿轮啮合有主动齿轮，主动齿轮固定于驱动电机输出轴上。本发明解决了现有骨科支架结构复杂、制造成本高、使用不方便等问题；其结构设计巧妙，具有结构简单、使用方便、固定牢靠、成本低廉等优点。CN105943231ACN105943231A权利要求书1/1页1.一种骨科用复位固定架，包括固定筒和转动轴，其特征在于：所述的转动轴设有一对，转动轴设置于固定筒内，所述的固定筒侧壁设有两个相对应的长条形凹槽，所述的转动轴上设有多个弧形块托板，第一转动轴和第二转动轴上的弧形块托板相对设置，所述的弧形块托板相对外侧设有柔性块，柔性块后端连接有顶紧装置，所述的固定筒上设有托板，第一转动轴和第二转动轴上端设有传动齿轮，两个传动齿轮啮合，传动齿轮啮合有主动齿轮，主动齿轮固定于驱动电机输出轴上。2.如权利要求1所述的骨科用复位固定架，其特征在于，两个相对应的所述弧形块托板前端之间设有弹性束缚带。3.如权利要求1所述的骨科用复位固定架，其特征在于，所述的托板的外表面设有硅胶垫。4.如权利要求1所述的骨科用复位固定架，其特征在于，两个相对应的所述弧形块托板外侧面与人体肢体形状相吻合。5.如权利要求1所述的骨科用复位固定架，其特征在于，所述的固定筒后端连接有安装套筒，安装套筒另一端连接有固定部。6.如权利要求1所述的骨科用复位固定架，其特征在于，所述的固定筒侧壁上设有加热器。2CN105943231A说明书1/2页一种骨科用复位固定架及其方法技术领域[0001]本发明涉及医疗器械技术领域，具体涉及一种骨科用复位固定架及其方法。背景技术[0002]而骨科康复术后康复过程中常会用到石膏对腿部、手臂等骨折部位进行固定，固定不牢则不利于康复的进行。经常通过外固定器进行固定，如石膏或其它固定装置对骨外科骨折患者的骨折部位进行固定，而这种方式由于外固定器的存在，在复位过程中，给导致患者翻身困难，容易出现褥疮；临床上出现了多种骨折矫形复位装置，比如伊里扎诺夫架、巴西尼氏架等，但不能同时满足骨折复位时所需要的平移、旋转等动作；另外，患者躺卧时间久容易影响患者患肢的血液循环，易于产生水肿，为防止上述情况的发生，目前采用的方法是将患者的骨折部位放置在护理架上来解决问题，而现有的护理架为固定式，无法移动和进行消毒处理，增加了医护人员的负担。骨科手术中需要对施术部位进行固定，固定不牢则则会影响手术效果。发明内容[0003]针对现有技术的不足，本发明提供一种骨科用复位固定架，解决了现有骨科支架结构复杂、制造成本高、使用不方便等问题；其结构设计巧妙，具有结构简单、使用方便、固定牢靠、成本低廉等优点。[0004]本发明所要解决的技术问题可以通过以下技术方案来是实现:[0005]一种骨科用复位固定架，包括固定筒和转动轴，所述的转动轴设有一对，转动轴设置于固定筒内，所述的固定筒侧壁设有两个相对应的长条形凹槽，所述的转动轴上设有多个弧形块托板，第一转动轴和第二转动轴上的弧形块托板相对设置，所述的弧形块托板相对外侧设有柔性块，柔性块后端连接有顶紧装置，所述的固定筒上设有托板，第一转动轴和第二转动轴上端设有传动齿轮，两个传动齿轮啮合，传动齿轮啮合有主动齿轮，主动齿轮固定于驱动电机输出轴上。[0006]两个相对应的所述弧形块托板前端之间设有弹性束缚带。[0007]所述的托板的外表面设有硅胶垫。[0008]两个相对应的所述弧形块托板外侧面与人体肢体形状相吻合。[0009]所述的固定筒后端连接有安装套筒，安装套筒另一端连接有固定部。[0010]所述的固定筒侧壁上设有加热器。[0011]与现有技术相比，本发明的有益效果为：[0012]本发明在固定筒上设有安装套筒，可以在固定和移动之间随意切换，适应多种不同使用情况，
