一种易于安装维护的耐磨导轨.pdf

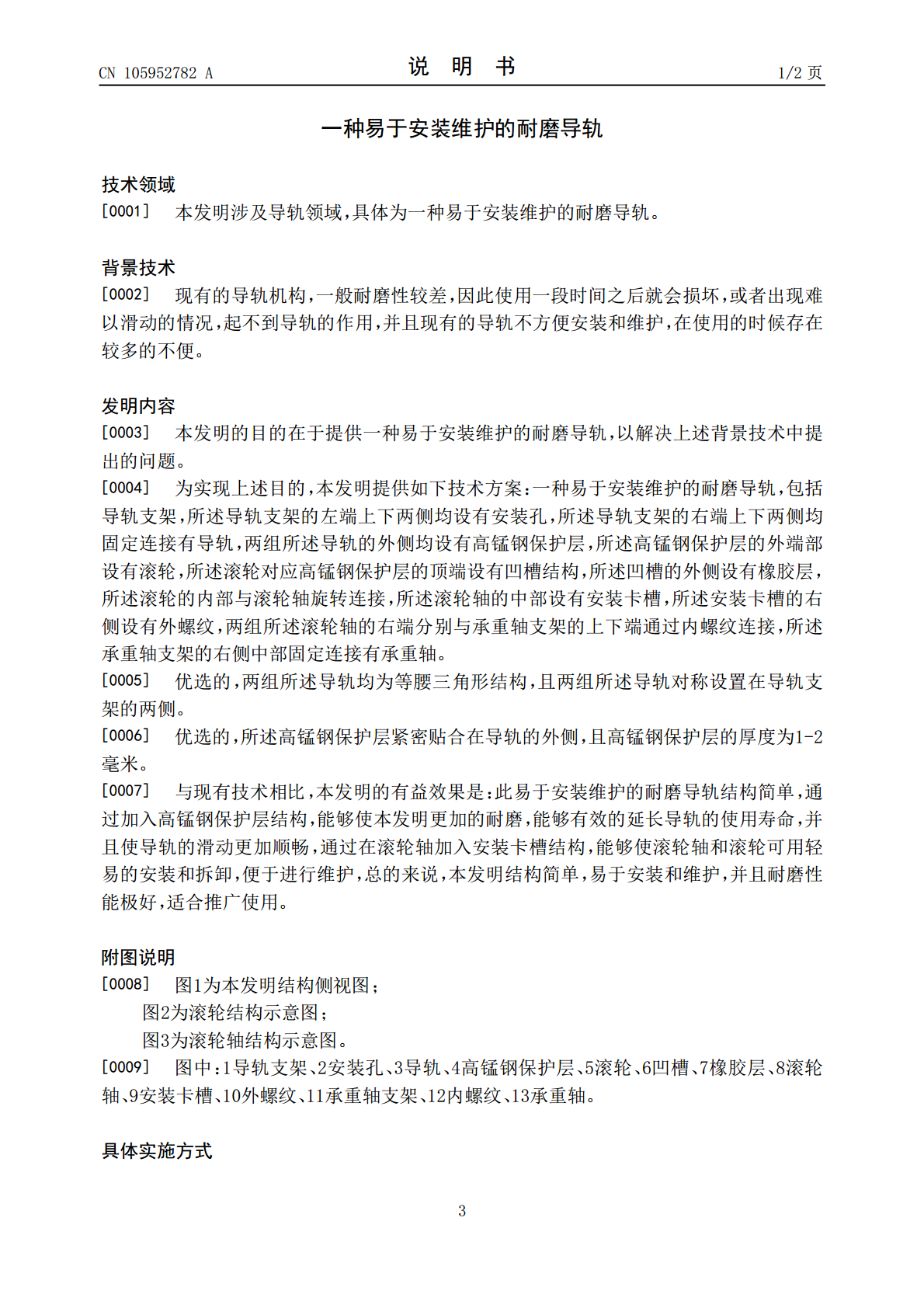

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105952782A(43)申请公布日2016.09.21(21)申请号201610466491.8(22)申请日2016.06.24(71)申请人滁州欧博特电子制造有限公司地址239000安徽省滁州市南谯中路2299号(72)发明人徐雪(51)Int.Cl.F16C29/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种易于安装维护的耐磨导轨(57)摘要本发明公开了一种易于安装维护的耐磨导轨，包括导轨支架，所述导轨支架的左端上下两侧均设有安装孔，所述导轨支架的右端上下两侧均固定连接有导轨，两组所述导轨的外侧均设有高锰钢保护层，所述高锰钢保护层的外端部设有滚轮，所述滚轮对应高锰钢保护层的顶端设有凹槽结构，所述凹槽的外侧设有橡胶层，所述滚轮的内部与滚轮轴旋转连接，所述滚轮轴的中部设有安装卡槽，所述安装卡槽的右侧设有外螺纹，两组所述滚轮轴的右端分别与承重轴支架的上下端通过内螺纹连接，所述承重轴支架的右侧中部固定连接有承重轴，总的来说，本发明结构简单，易于安装和维护，并且耐磨性能极好，适合推广使用。CN105952782ACN105952782A权利要求书1/1页1.一种易于安装维护的耐磨导轨，包括导轨支架（1），所述导轨支架（1）的左端上下两侧均设有安装孔（2），其特征在于：所述导轨支架（1）的右端上下两侧均固定连接有导轨（3），两组所述导轨（3）的外侧均设有高锰钢保护层（4），所述高锰钢保护层（4）的外端部设有滚轮（5），所述滚轮（5）对应高锰钢保护层（4）的顶端设有凹槽（6）结构，所述凹槽（6）的外侧设有橡胶层（7），所述滚轮（5）的内部与滚轮轴（8）旋转连接，所述滚轮轴（8）的中部设有安装卡槽（9），所述安装卡槽（9）的右侧设有外螺纹（10），两组所述滚轮轴（8）的右端分别与承重轴支架（11）的上下端通过内螺纹（12）连接，所述承重轴支架（11）的右侧中部固定连接有承重轴（13）。2.根据权利要求1所述的一种易于安装维护的耐磨导轨，其特征在于：两组所述导轨（3）均为等腰三角形结构，且两组所述导轨（3）对称设置在导轨支架（1）的两侧。3.根据权利要求1所述的一种易于安装维护的耐磨导轨，其特征在于：所述高锰钢保护层（4）紧密贴合在导轨（3）的外侧，且高锰钢保护层（4）的厚度为1-2毫米。2CN105952782A说明书1/2页一种易于安装维护的耐磨导轨技术领域[0001]本发明涉及导轨领域，具体为一种易于安装维护的耐磨导轨。背景技术[0002]现有的导轨机构，一般耐磨性较差，因此使用一段时间之后就会损坏，或者出现难以滑动的情况，起不到导轨的作用，并且现有的导轨不方便安装和维护，在使用的时候存在较多的不便。发明内容[0003]本发明的目的在于提供一种易于安装维护的耐磨导轨，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种易于安装维护的耐磨导轨，包括导轨支架，所述导轨支架的左端上下两侧均设有安装孔，所述导轨支架的右端上下两侧均固定连接有导轨，两组所述导轨的外侧均设有高锰钢保护层，所述高锰钢保护层的外端部设有滚轮，所述滚轮对应高锰钢保护层的顶端设有凹槽结构，所述凹槽的外侧设有橡胶层，所述滚轮的内部与滚轮轴旋转连接，所述滚轮轴的中部设有安装卡槽，所述安装卡槽的右侧设有外螺纹，两组所述滚轮轴的右端分别与承重轴支架的上下端通过内螺纹连接，所述承重轴支架的右侧中部固定连接有承重轴。[0005]优选的，两组所述导轨均为等腰三角形结构，且两组所述导轨对称设置在导轨支架的两侧。[0006]优选的，所述高锰钢保护层紧密贴合在导轨的外侧，且高锰钢保护层的厚度为1-2毫米。[0007]与现有技术相比，本发明的有益效果是：此易于安装维护的耐磨导轨结构简单，通过加入高锰钢保护层结构，能够使本发明更加的耐磨，能够有效的延长导轨的使用寿命，并且使导轨的滑动更加顺畅，通过在滚轮轴加入安装卡槽结构，能够使滚轮轴和滚轮可用轻易的安装和拆卸，便于进行维护，总的来说，本发明结构简单，易于安装和维护，并且耐磨性能极好，适合推广使用。附图说明[0008]图1为本发明结构侧视图；图2为滚轮结构示意图；图3为滚轮轴结构示意图。[0009]图中：1导轨支架、2安装孔、3导轨、4高锰钢保护层、5滚轮、6凹槽、7橡胶层、8滚轮轴、9安装卡槽、10外螺纹、11承重轴支架、12内螺纹、13承重轴。具体实施方式3CN105952782A说明书2/2页[0010]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做
