一种蜜丸生产运输入托分托装置及蜜丸运输处理方法.pdf

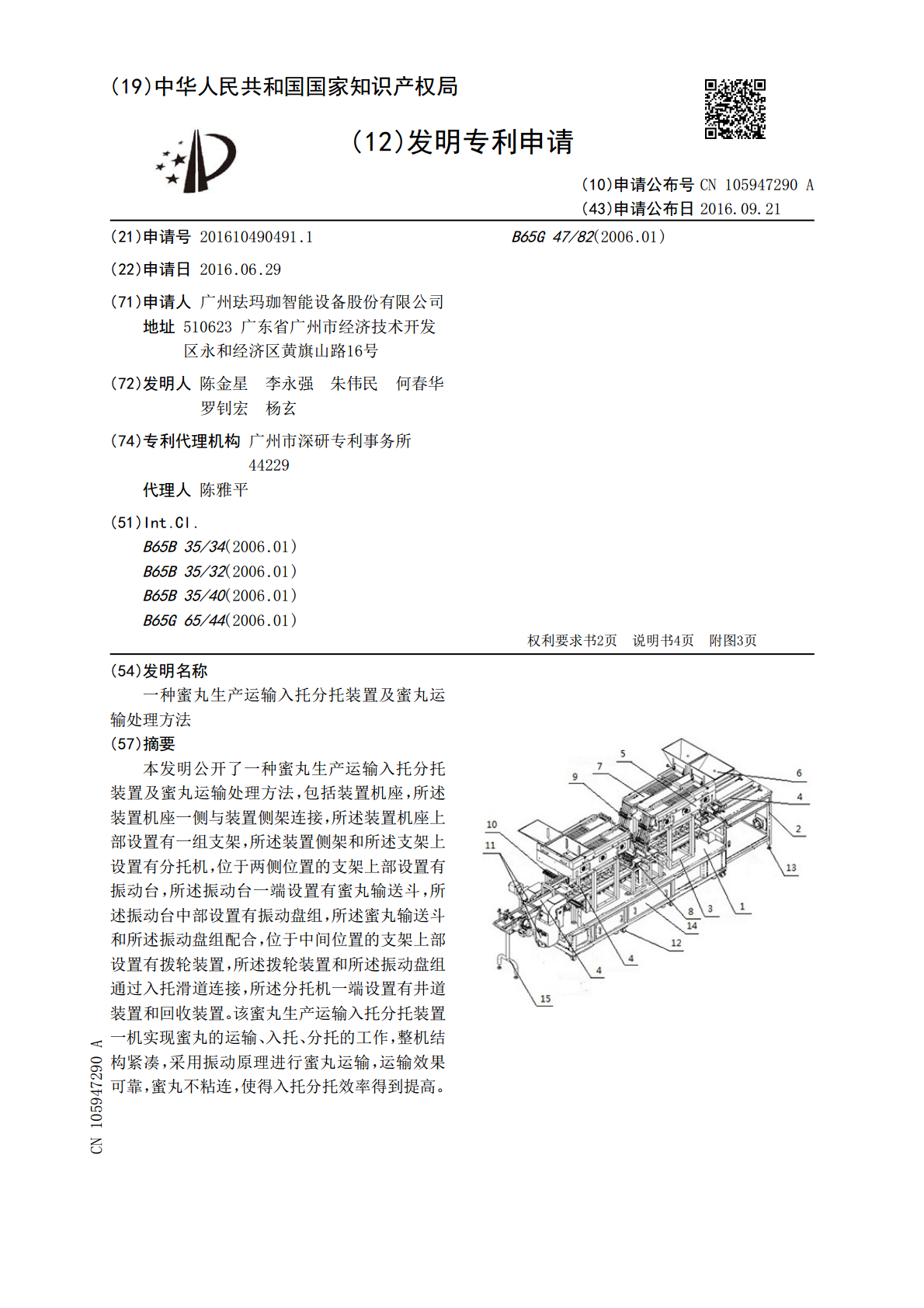

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105947290A(43)申请公布日2016.09.21(21)申请号201610490491.1B65G47/82(2006.01)(22)申请日2016.06.29(71)申请人广州珐玛珈智能设备股份有限公司地址510623广东省广州市经济技术开发区永和经济区黄旗山路16号(72)发明人陈金星李永强朱伟民何春华罗钊宏杨玄(74)专利代理机构广州市深研专利事务所44229代理人陈雅平(51)Int.Cl.B65B35/34(2006.01)B65B35/32(2006.01)B65B35/40(2006.01)B65G65/44(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种蜜丸生产运输入托分托装置及蜜丸运输处理方法(57)摘要本发明公开了一种蜜丸生产运输入托分托装置及蜜丸运输处理方法，包括装置机座，所述装置机座一侧与装置侧架连接，所述装置机座上部设置有一组支架，所述装置侧架和所述支架上设置有分托机，位于两侧位置的支架上部设置有振动台，所述振动台一端设置有蜜丸输送斗，所述振动台中部设置有振动盘组，所述蜜丸输送斗和所述振动盘组配合，位于中间位置的支架上部设置有拨轮装置，所述拨轮装置和所述振动盘组通过入托滑道连接，所述分托机一端设置有井道装置和回收装置。该蜜丸生产运输入托分托装置一机实现蜜丸的运输、入托、分托的工作，整机结构紧凑，采用振动原理进行蜜丸运输，运输效果可靠，蜜丸不粘连，使得入托分托效率得到提高。CN105947290ACN105947290A权利要求书1/2页1.一种蜜丸生产运输入托分托装置，包括装置机座（1），其特征在于：所述装置机座（1）一侧与装置侧架（2）连接，所述装置机座（1）上部设置有一组支架（3），所述装置侧架（2）和所述支架（3）上设置有分托机（4），位于两侧位置的支架（3）上部设置有振动台（5），所述振动台（5）一端设置有蜜丸输送斗（6），所述振动台（5）中部设置有振动盘组（7），所述蜜丸输送斗（6）和所述振动盘组（7）配合，位于中间位置的支架（3）上部设置有拨轮装置（8），所述拨轮装置（8）和所述振动盘组（7）通过入托滑道（9）连接，所述分托机（4）一端设置有井道装置（10）和回收装置（11）。2.根据权利要求1所述的一种蜜丸生产运输入托分托装置，其特征在于：所述支架（3）的数量为三个，位于两侧的支架（3）上部设置有所述振动台（5），位于中间的支架（3）上部设置有所述拨轮装置（8）。3.根据权利要求1所述的一种蜜丸生产运输入托分托装置，其特征在于：所述振动台（5）的数量为两个，每个振动台（5）上设置有两个所述蜜丸输送斗（6）和两个振动盘组（7），每个振动盘组（7）均通过所述入托滑道（9）与所述拨轮装置（8）连接，所述蜜丸输送斗（6）、所述振动盘组（7）、所述入托滑道（9）在所述装置机座（1）上左右对称，每个振动盘组（7）能通过控制分别独立工作。4.根据权利要求1所述的一种蜜丸生产运输入托分托装置，其特征在于：所述装置机座（1）底部设置有一组万向轮（12），所述装置机座（1）中部设置有一组工具箱（14）。5.根据权利要求1所述的一种蜜丸生产运输入托分托装置，其特征在于：所述装置侧架（2）底部设置有一组防滑垫（13），所述分托机（4）的一端搭设在所述装置侧架（2）上，所述分托机（4）的另一端设置有端部支架（15）。6.根据权利要求1所述的一种蜜丸生产运输入托分托装置，其特征在于：所述振动盘组（7）包括第一振动盘（16）、第二振动盘（17）、第三振动盘（18）、震动装置（19）、碎蜡收集器（20），所述震动装置（19）设置在所述振动台（5）中，所述震动装置（19）分别与所述第一振动盘（16）、所述第二振动盘（17）、所述第三振动盘（18）配合，所述蜜丸输送斗（6）与所述第一振动盘（16）的位置相对应，所述振动台（5）上部另一端位置上设置有碎蜡收集器（20），所述碎蜡收集器（20）与所述第三振动盘（18）的位置相对应。7.根据权利要求1所述的一种蜜丸生产运输入托分托装置，其特征在于：所述拨轮装置包括驱动装置、拨轮（23），所述驱动装置包括减速器（21）和电机（22），所述减速器（21）和所述电机（22）配合并且所述减速器（21）通过一组连接角铁（25）安装在位于中间的支架（3）上，位于中间的支架（3）上开设有安装槽（24），所述入托滑道（9）设置在所述安装槽（24）内，所述拨轮（23）与所述入托滑道（9）适配。8.根据权利要求7所述的一种蜜丸生产运输入托分托装置，其特征在于：所述拨轮（23）包括拨轮主体（26）、拨轮连接轴（27）、动力连接轴（29）、连接轴套（28），所述拨轮连接轴（27）设置在所述拨轮主
