坐式手动人体旋转器的制造和使用方法.pdf

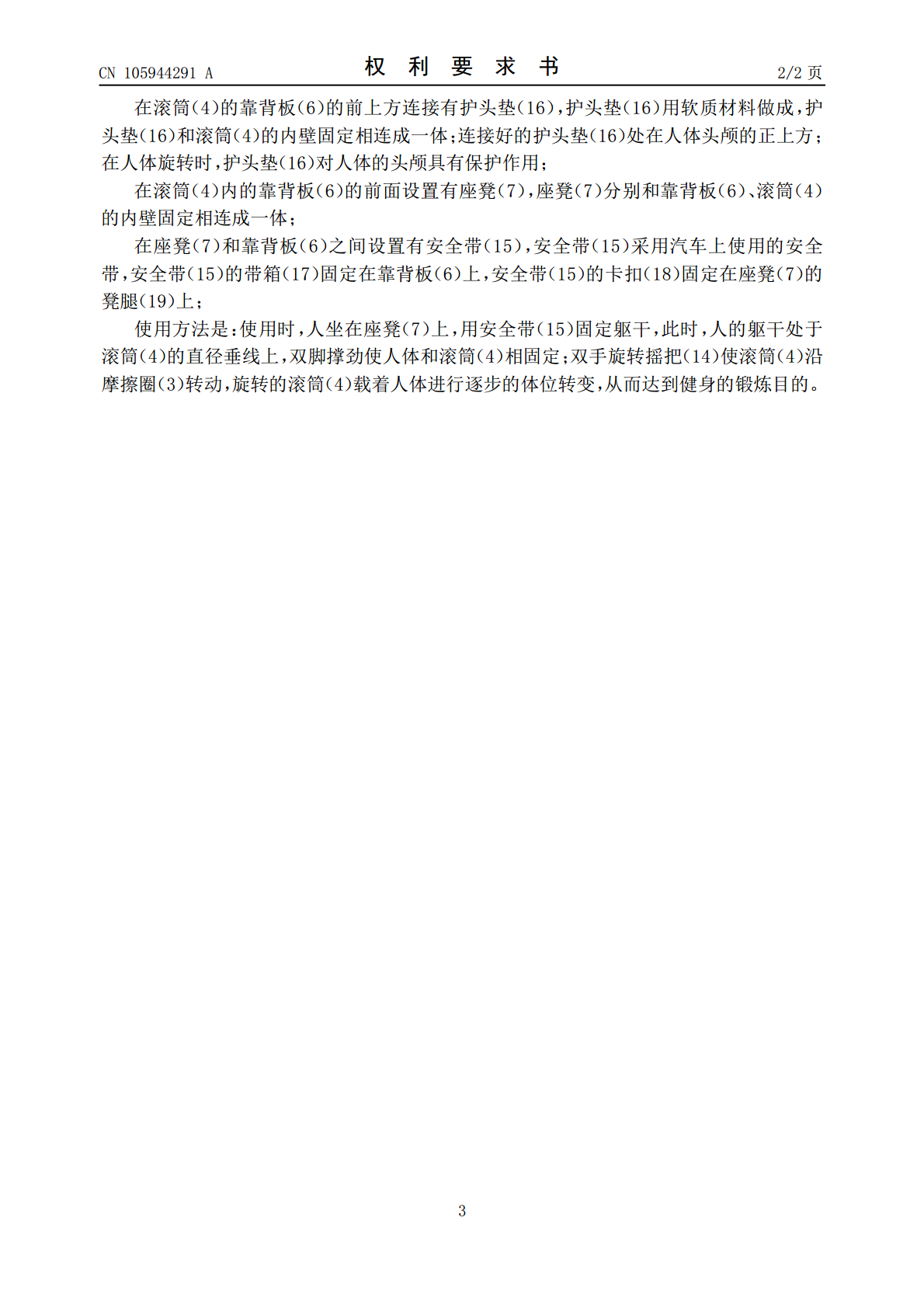

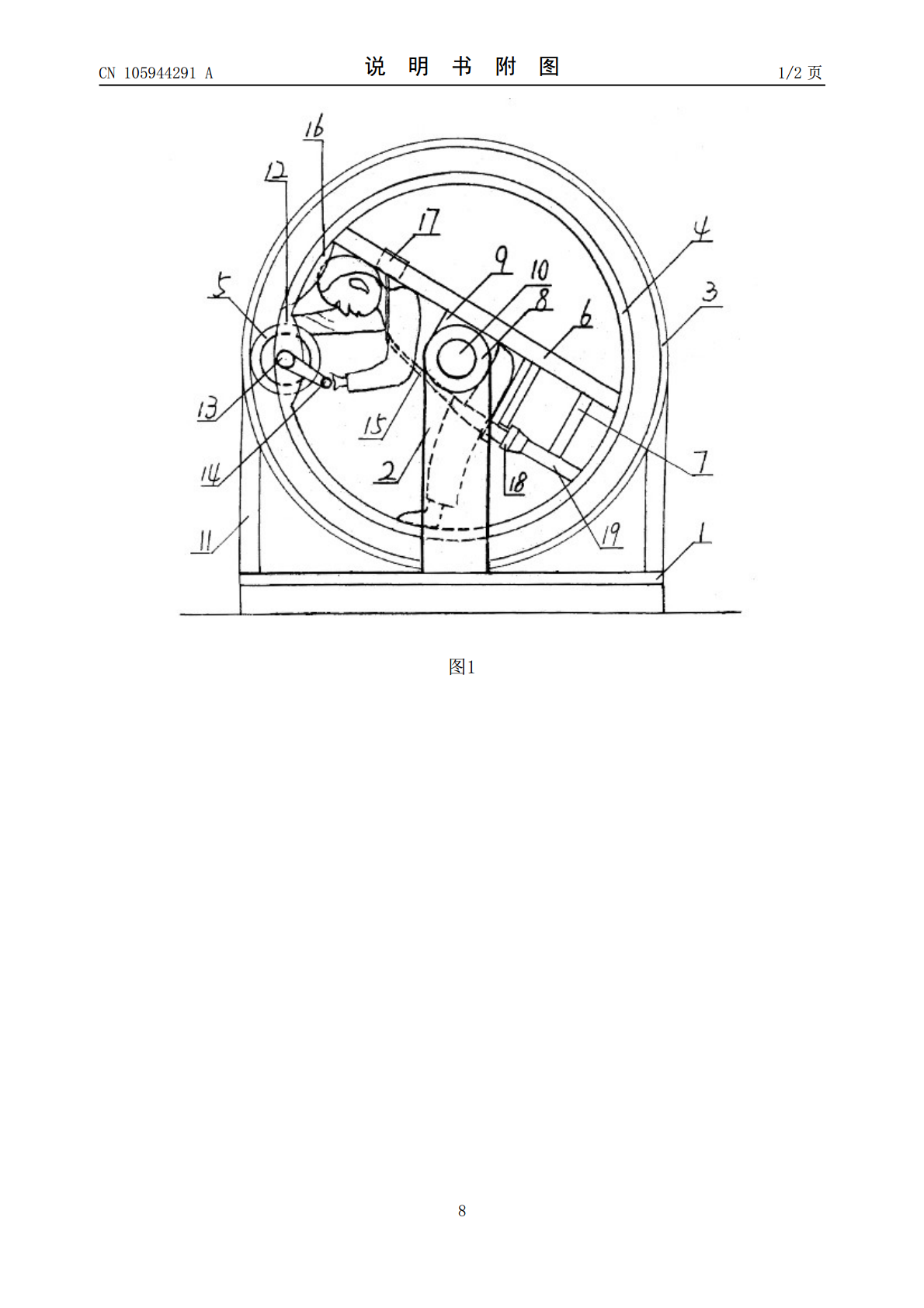

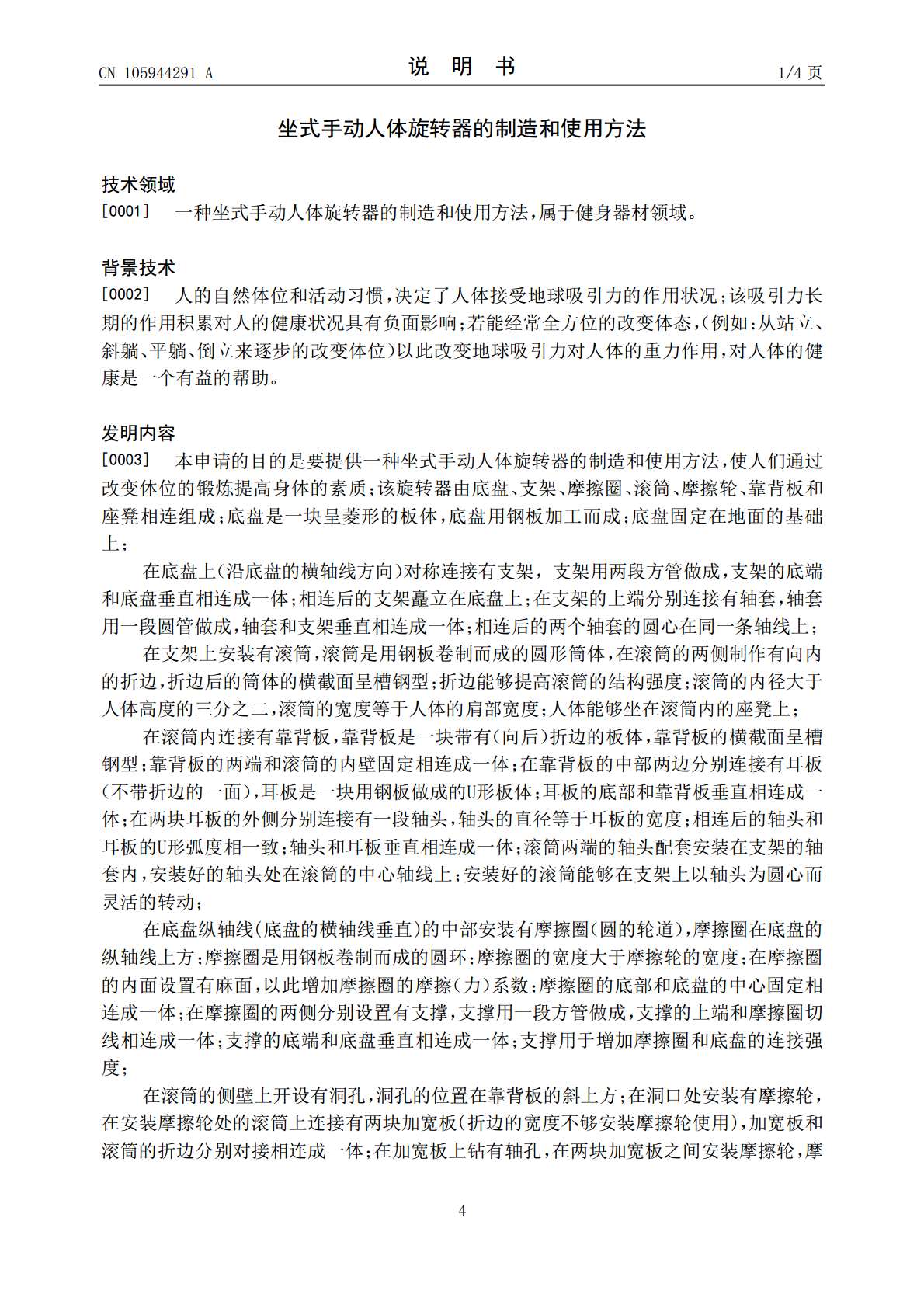

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105944291A(43)申请公布日2016.09.21(21)申请号201610405285.6(22)申请日2016.06.12(71)申请人崔莹地址235000安徽省淮北市相山区黎苑新村13栋1单元602(72)发明人崔莹(51)Int.Cl.A63B22/06(2006.01)A63B21/28(2006.01)A63B21/16(2006.01)A63B21/068(2006.01)权利要求书2页说明书4页附图2页(54)发明名称坐式手动人体旋转器的制造和使用方法(57)摘要一种坐式手动人体旋转器的制造和使用方法，由底盘、支架、摩擦圈、滚筒、摩擦轮、靠背板和座凳相连组成；底盘是一块呈菱形的板体，在底盘上分别连接有支架、摩擦圈；在支架上的摩擦圈内安装有滚筒，在滚筒内分别连接有靠背板、座凳和摩擦轮，滚筒上的摩擦轮和摩擦圈相结合；人坐在座凳上，用安全带固定人体的躯干，用手旋转摩擦轮的摇把能够使滚筒沿摩擦圈转动，从而完成人体的旋转动作。CN105944291ACN105944291A权利要求书1/2页1.一种坐式手动人体旋转器的制造和使用方法，使人们通过改变体位的锻炼提高身体的素质；其特征在于：该旋转器由底盘（1）、支架（2）、摩擦圈（3）、滚筒（4）、摩擦轮（5）、靠背板（6）和座凳（7）相连组成；底盘（1）是一块呈菱形的板体，底盘（1）用钢板加工而成；底盘（1）固定在地面的基础上；在底盘（1）上对称连接有支架（2），支架（2）用两段方管做成，支架（2）的底端和底盘（1）垂直相连成一体；相连后的支架（2）矗立在底盘（1）上；在支架（2）的上端分别连接有轴套（8），轴套（8）用一段圆管做成，轴套（8）和支架（2）垂直相连成一体；相连后的两个轴套（8）的圆心在同一条轴线上；在支架（2）上安装有滚筒（4），滚筒（4）是用钢板卷制而成的圆形筒体，在滚筒（4）的两侧制作有向内的折边，折边后的筒体的横截面呈槽钢型；折边能够提高滚筒（4）的结构强度；滚筒（4）的内径大于人体高度的三分之二，滚筒（4）的宽度等于人体的肩部宽度；人体能够坐在滚筒（4）内的座凳（7）上；在滚筒（4）内连接有靠背板（6），靠背板（6）是一块带有折边的板体，靠背板（6）的横截面呈槽钢型；靠背板（6）的两端和滚筒（4）的内壁固定相连成一体；在靠背板（6）的中部两边分别连接有耳板（9），耳板（9）是一块用钢板做成的U形板体；耳板（9）的底部和靠背板（6）垂直相连成一体；在两块耳板（9）的外侧分别连接有一段轴头（10），轴头（10）的直径等于耳板（9）的宽度；相连后的轴头（10）和耳板（9）的U形弧度相一致；轴头（10）和耳板（9）垂直相连成一体；滚筒（4）两端的轴头（10）配套安装在支架（2）的轴套（8）内，安装好的轴头（10）处在滚筒（4）的中心轴线上；安装好的滚筒（4）能够在支架（2）上以轴头（10）为圆心而灵活的转动；在底盘（1）纵轴线的中部安装有摩擦圈（3），摩擦圈（3）在底盘（1）的纵轴线上方；摩擦圈（3）是用钢板卷制而成的圆环；摩擦圈（3）的宽度大于摩擦轮（5）的宽度；在摩擦圈（3）的内面设置有麻面，以此增加摩擦圈（3）的摩擦系数；摩擦圈（3）的底部和底盘（1）的中心处固定相连成一体；在摩擦圈（3）的两侧分别设置有支撑（11），支撑（11）用一段方管做成，支撑（11）的上端和摩擦圈（3）切线相连成一体；支撑（11）的底端和底盘（1）垂直相连成一体；支撑（11）用于增加摩擦圈（3）和底盘（1）的连接强度；在滚筒（4）的侧壁上开设有洞孔，洞孔的位置在靠背板（6）的斜上方；以此方便人手的操作；在洞口处安装有摩擦轮（5），在安装摩擦轮（5）处的滚筒（4）上连接有两块加宽板（12），加宽板（12）和滚筒（4）的折边分别对接相连成一体；在加宽板（12）上钻有轴孔，在两块加宽板（12）之间安装摩擦轮（5），摩擦轮（5）选用带有充气轮胎的脚轮制做；摩擦轮（5）采用带有轴的连体结构，摩擦轮（5）的轮轴（13）和摩擦轮（5）固定相连成一体；在轴孔内安装摩擦轮（5）的轮轴（13），摩擦轮（5）通过轮轴（13）安装固定在滚筒（4）上；安装好的摩擦轮（5）和摩擦圈（3）的麻面相接触；安装好的摩擦轮（5）的轮轴（13）的两端各伸出加宽板（12）外一截；在摩擦轮（5）的轮轴（13）两端分别连接有摇把（14），两个摇把（14）相对称；两个摇把（14）的把臂之间呈180度；摇把（14）采用直角形的折弯摇把，摇把（14）和摩擦轮（5）的轮轴（13）垂直相连成一体；安装好的摇把（14）处在人的手臂易于操作的位置；坐在滚筒（4）内的人旋转摇把（14）能够带动滚筒（4）在摩擦圈（3）内旋转，从而带动人体在滚筒（4）内整
