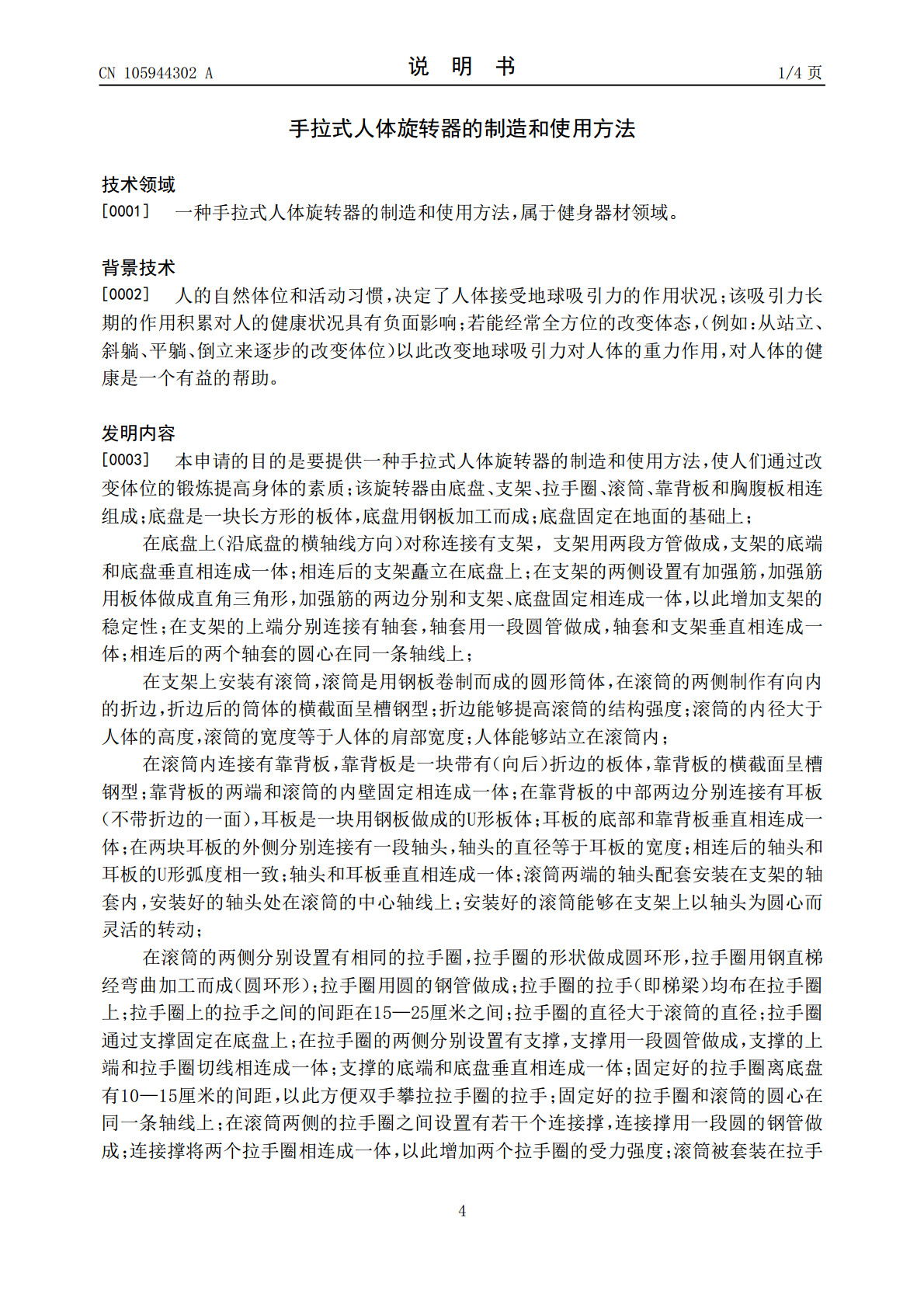

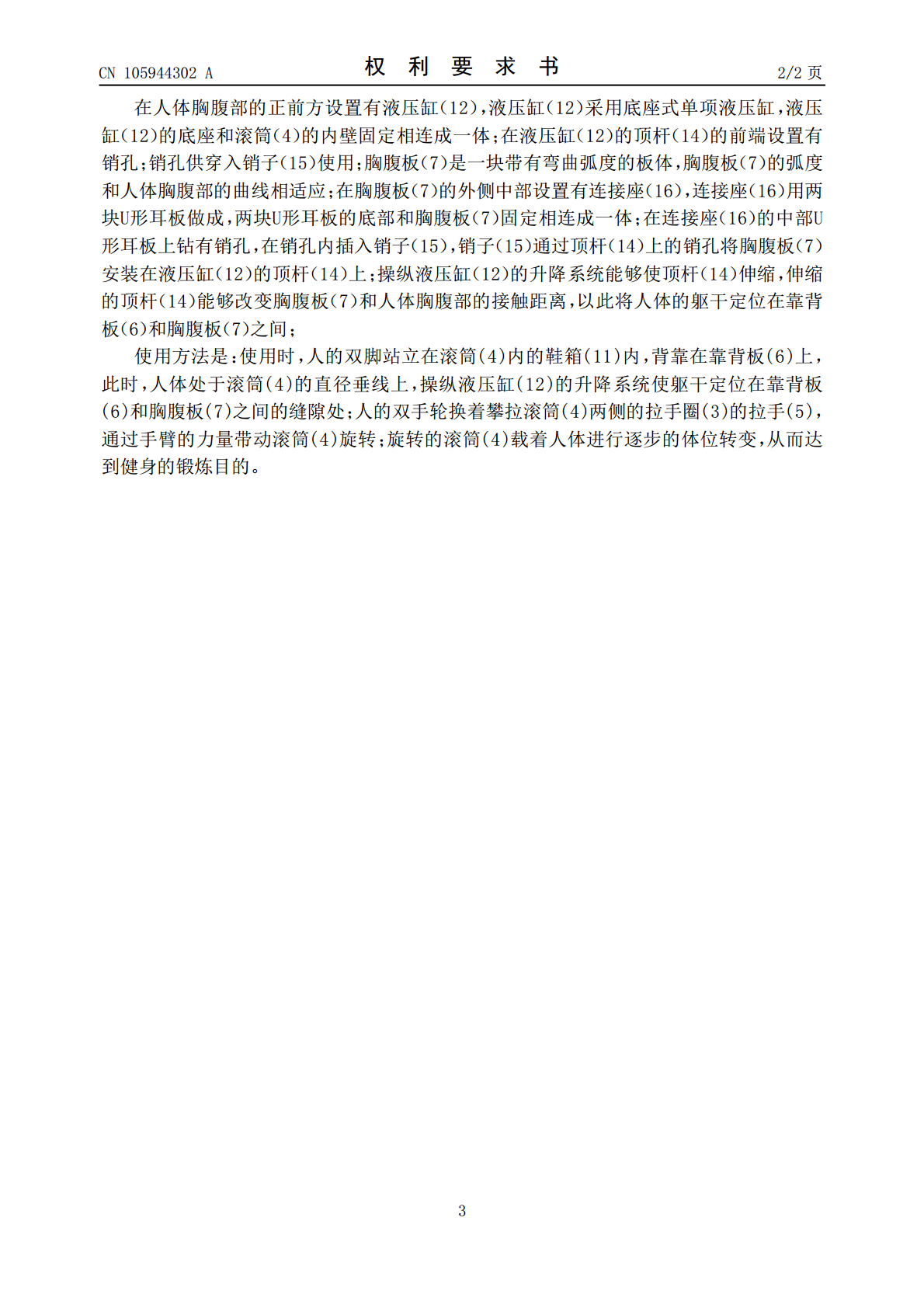

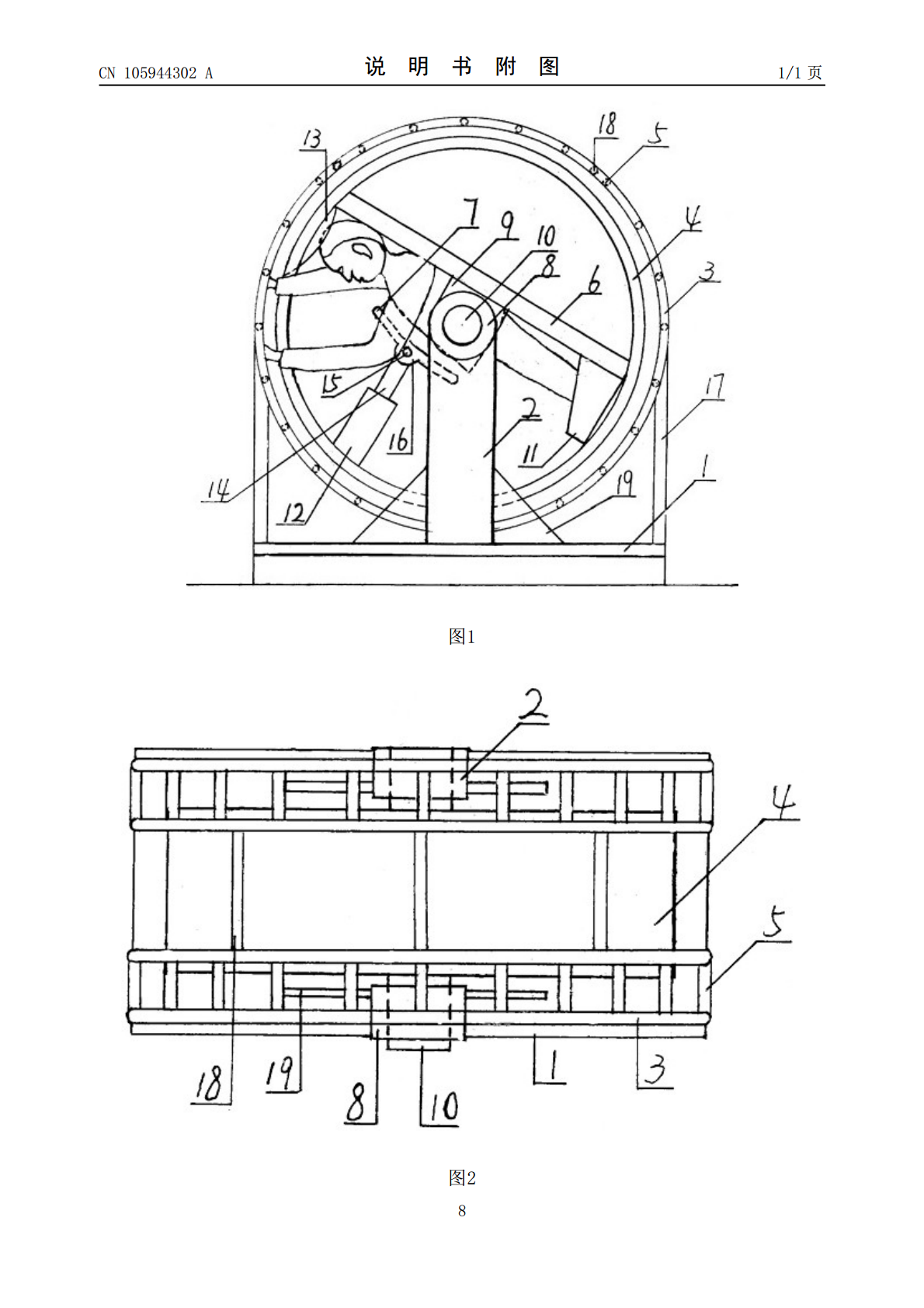

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105944302A(43)申请公布日2016.09.21(21)申请号201610405699.9(22)申请日2016.06.12(71)申请人崔莹地址235000安徽省淮北市相山区黎苑新村13栋1单元602(72)发明人崔莹(51)Int.Cl.A63B22/06(2006.01)A63B21/068(2006.01)权利要求书2页说明书4页附图1页(54)发明名称手拉式人体旋转器的制造和使用方法(57)摘要一种手拉式人体旋转器的制造和使用方法，由底盘、支架、拉手圈、滚筒、拉手、靠背板和胸腹板相连组成；底盘是一块长方形的板体，在底盘上连接有支架、拉手圈；在支架上安装有滚筒，在滚筒内分别连接有靠背板、胸腹板，胸腹板能够在液压缸的作用下来回移动；人体站在靠背板与胸腹板之间，人的双手轮换着攀拉滚筒两侧的拉手圈的拉手，通过手臂的力量带动滚筒旋转；旋转的滚筒载着人体进行逐步的体位转变，从而达到健身的锻炼目的。CN105944302ACN105944302A权利要求书1/2页1.一种手拉式人体旋转器的制造和使用方法，使人们通过改变体位的锻炼提高身体的素质；其特征在于：该旋转器由底盘（1）、支架（2）、拉手圈（3）、滚筒（4）、拉手（5）、靠背板（6）和胸腹板（7）相连组成；底盘（1）是一块长方形的板体，底盘（1）用钢板加工而成；底盘（1）固定在地面的基础上；在底盘（1）上对称连接有支架（2），支架（2）用两段方管做成，支架（2）的底端和底盘（1）垂直相连成一体；相连后的支架（2）矗立在底盘（1）上；在支架（2）的两侧设置有加强筋（19），加强筋（19）用板体做成直角三角形，加强筋（19）的两边分别和支架（2）、底盘（1）固定相连成一体，以此增加支架（2）的稳定性；在支架（2）的上端分别连接有轴套（8），轴套（8）用一段圆管做成，轴套（8）和支架（2）垂直相连成一体；相连后的两个轴套（8）的圆心在同一条轴线上；在支架（2）上安装有滚筒（4），滚筒（4）是用钢板卷制而成的圆形筒体，在滚筒（4）的两侧制作有向内的折边，折边后的筒体的横截面呈槽钢型；折边能够提高滚筒（4）的结构强度；滚筒（4）的内径大于人体的高度，滚筒（4）的宽度等于人体的肩部宽度；人体能够站立在滚筒（4）内；在滚筒（4）内连接有靠背板（6），靠背板（6）是一块带有折边的板体，靠背板（6）的横截面呈槽钢型；靠背板（6）的两端和滚筒（4）的内壁固定相连成一体；在靠背板（6）的中部两边分别连接有耳板（9），耳板（9）是一块用钢板做成的U形板体；耳板（9）的底部和靠背板（6）垂直相连成一体；在两块耳板（9）的外侧分别连接有一段轴头（10），轴头（10）的直径等于耳板（9）的宽度；相连后的轴头（10）和耳板（9）的U形弧度相一致；轴头（10）和耳板（9）垂直相连成一体；滚筒（4）两端的轴头（10）配套安装在支架（2）的轴套（8）内，安装好的轴头（10）处在滚筒（4）的中心轴线上；安装好的滚筒（4）能够在支架（2）上以轴头（10）为圆心而灵活的转动；在滚筒（4）的两侧分别设置有相同的拉手圈（3），拉手圈（3）的形状做成圆环形，拉手圈（3）用钢直梯经弯曲加工而成；拉手圈（3）用圆的钢管做成；拉手圈（3）的拉手（5）均布在拉手圈（3）上；拉手圈（3）上的拉手（5）之间的间距在15—25厘米之间；拉手圈（3）的直径大于滚筒（4）的直径；拉手圈（3）通过支撑（17）固定在底盘（1）上；在拉手圈（3）的两侧分别设置有支撑（17），支撑（17）用一段圆管做成，支撑（17）的上端和拉手圈（3）切线相连成一体；支撑（17）的底端和底盘（1）垂直相连成一体；固定好的拉手圈（3）离底盘（1）有10—15厘米的间距，以此方便双手攀拉拉手圈（3）的拉手（5）；固定好的拉手圈（3）和滚筒（4）的圆心在同一条轴线上；在滚筒(4)两侧的拉手圈(3)之间设置有若干个连接撑(18)，连接撑(18)用一段圆的钢管做成，连接撑(18)将两个拉手圈(3)相连成一体；以此增加两个拉手圈(3)的受力强度；滚筒（4）被套装在拉手圈（3）内；在滚筒（4）内的靠背板（6）的上、下两端的前方分别连接有鞋箱（11）和护头垫（13），鞋箱（11）是一个敞口的箱体，鞋箱（11）的前端做成圆弧形，鞋箱（11）的正面做成梯形，鞋箱（11）的梯形高度超过人体的脚踝部位；鞋箱（11）和滚筒（4）、靠背板（6）的下部固定相连成一体；人站在鞋箱（11）内旋转时，鞋箱（11）对人体的双脚具有定位作用；在滚筒（4）的靠背板（6）的前上方连接有护头垫（13），护头垫（13）用软质材料做成，护头垫（13）和滚筒（4）的内壁固定相连成一体；连接好的护头垫（13）处在人体头颅的正上方；在
