尘推车.pdf

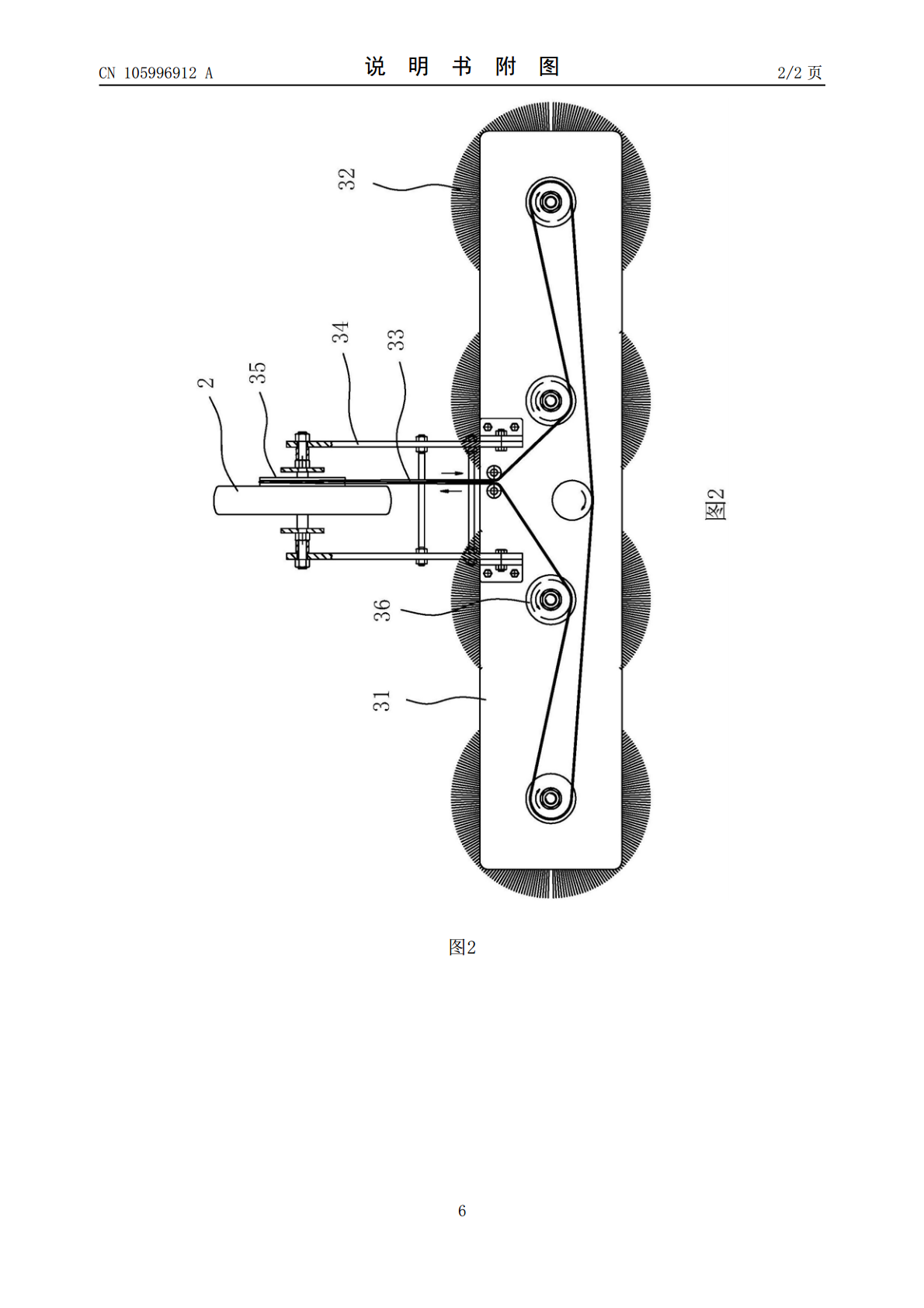

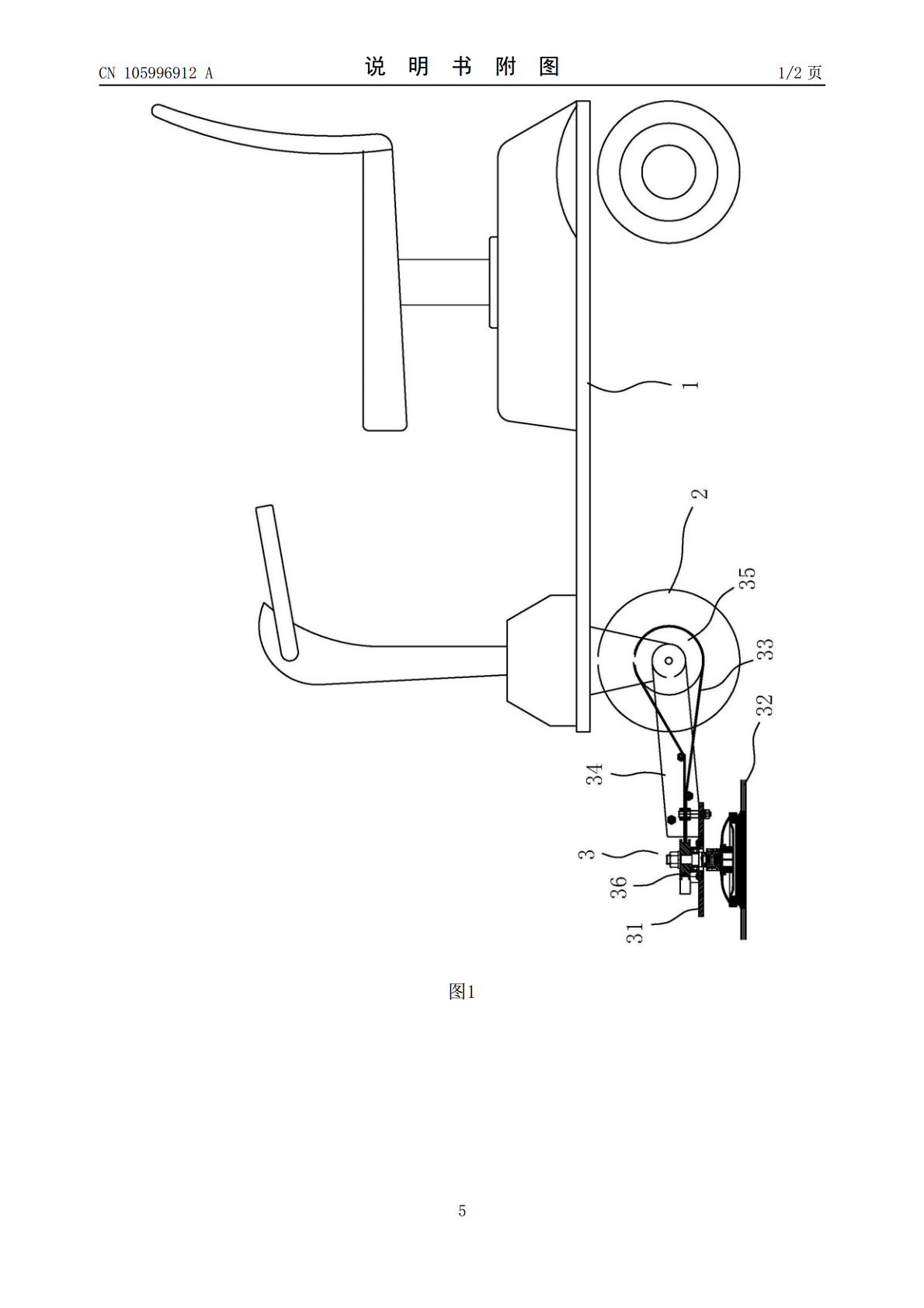

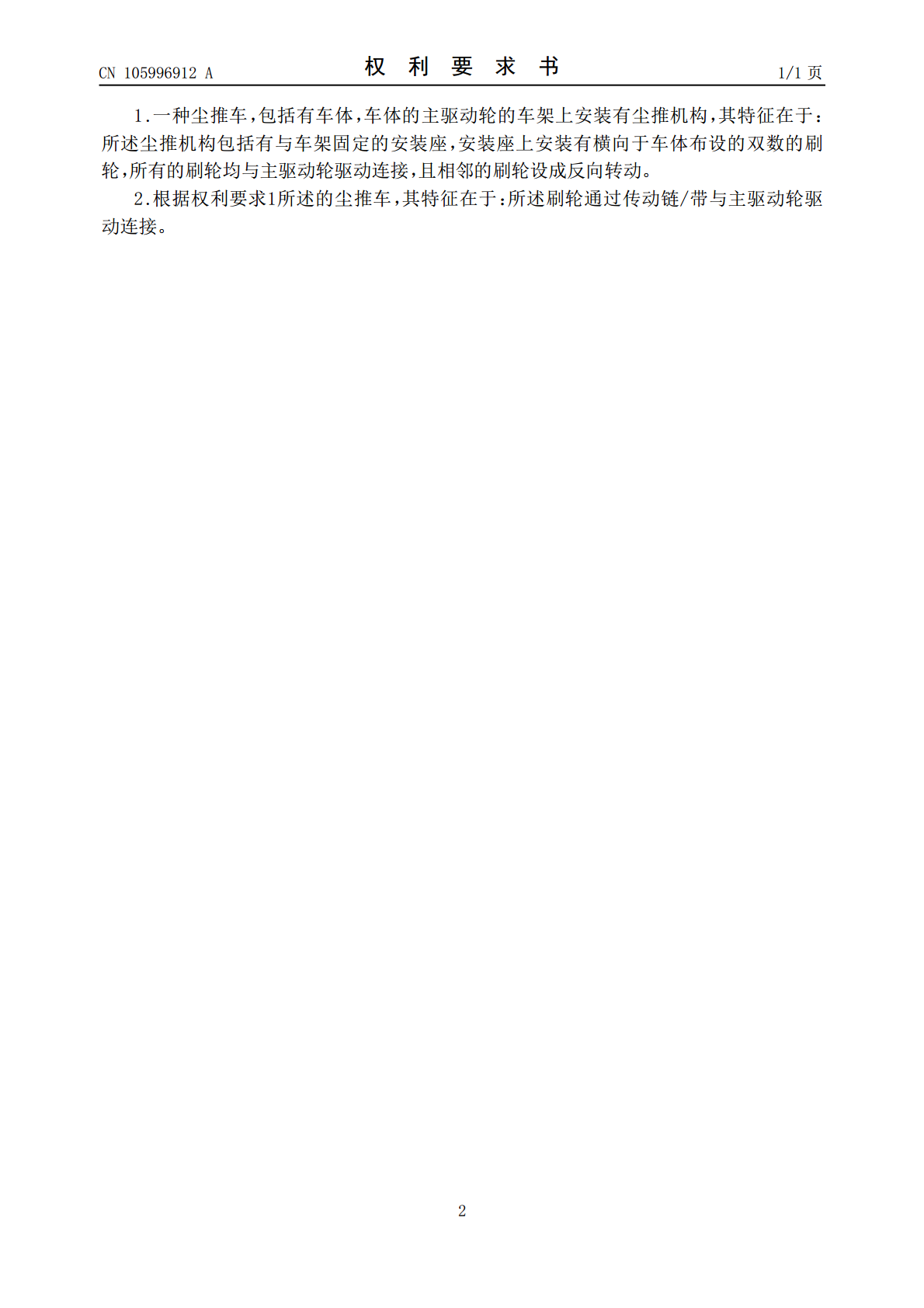

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105996912A(43)申请公布日2016.10.12(21)申请号201610532780.3(22)申请日2016.07.06(71)申请人佛山嘉璇机械科技有限公司地址528251广东省佛山市南海区桂城平洲工业园胜利西路10-2号(72)发明人吴志杰(74)专利代理机构佛山市南海智维专利代理有限公司44225代理人李宪宾(51)Int.Cl.A47L11/24(2006.01)A47L11/40(2006.01)权利要求书1页说明书2页附图2页(54)发明名称尘推车(57)摘要本发明公开一种尘推车，包括有车体，车体的主驱动轮的车架上安装有尘推机构，所述尘推机构包括有与车架固定的安装座，安装座上安装有横向于车体布设的双数的刷轮，所有的刷轮均与主驱动轮驱动连接，且相邻的刷轮设成反向转动。本发明的尘推机构设成双数的刷轮，且相邻的刷轮为相互反向转动，也就是说布设的刷轮呈交替反向转动，刷轮扫刷地面时的摩擦力相互抵消，也就不会致使尘推车前移方向的偏离，从而提高了尘推车操控的稳定性和安全性。并且本发明还将所有的刷轮均由主驱动轮驱动转动，整车可采用单一动力源驱动，使得尘推车的结构更加简单，从而有效降低制造成本。CN105996912ACN105996912A权利要求书1/1页1.一种尘推车，包括有车体，车体的主驱动轮的车架上安装有尘推机构，其特征在于：所述尘推机构包括有与车架固定的安装座，安装座上安装有横向于车体布设的双数的刷轮，所有的刷轮均与主驱动轮驱动连接，且相邻的刷轮设成反向转动。2.根据权利要求1所述的尘推车，其特征在于：所述刷轮通过传动链/带与主驱动轮驱动连接。2CN105996912A说明书1/2页尘推车技术领域[0001]本发明涉及尘推车技术领域。背景技术[0002]尘推车是一种可由单人坐驾作业，电瓶驱动，通过推动拖把式的集尘架对地面进行高效清洁作业的专用清洁机械。已广泛应用于机场候机楼、火车站、大型商场、工厂车间、物流仓库等,由于人工成本日趋高涨,电动尘推车因显著节省人工而大受市场欢迎。然而这种拖把式尘推车是是以平推的方式来清洁地面，难以做到反复拖刷地面，清洁的效果还是有所欠缺。因而也有将集尘机构采用转盘式的刷轮，刷轮可对地面进行反复扫刷。这种转盘式的尘推车有单个刷轮的，也有多个刷轮。单个刷轮的只有一个转动方向，刷轮扫刷地面时的摩擦力很容易导致尘推车偏离其前移的方向，存在方向难以操控的问题。多个刷轮的，也都是设计只有同一个转动方向，其扫刷地面时的摩擦力更加大，更易导致尘推车的方向走偏，同样存在方向难以操控的问题。因此，有必要对现有的尘推车作出相应的改进，以提高其稳定的操控性。发明内容[0003]本发明要解决的技术问题是提供一种具有稳定操控的尘推车。[0004]为解决上述技术问题所采用的技术方案：一种尘推车，包括有车体，车体的主驱动轮的车架上安装有尘推机构，其特征在于：所述尘推机构包括有与车架固定的安装座，安装座上安装有横向于车体布设的双数的刷轮，所有的刷轮均与主驱动轮驱动连接，且相邻的刷轮设成反向转动。[0005]在上述基础上，所述刷轮通过传动链/带与主驱动轮驱动连接。[0006]采用本发明所带来的有益效果：本发明的尘推机构设成双数的刷轮，且相邻的刷轮为相互反向转动，也就是说布设的刷轮呈交替反向转动，刷轮扫刷地面时的摩擦力相互抵消，也就不会致使尘推车前移方向的偏离，从而提高了尘推车操控的稳定性和安全性。并且本发明还将所有的刷轮均由主驱动轮驱动转动，整车可采用单一动力源驱动，使得尘推车的结构更加简单，从而有效降低制造成本。附图说明[0007]图1为本发明缓尘推车的结构示意图；[0008]图2为本发明中尘推机构的结构示意图。具体实施方式[0009]如图1-2所示，一种尘推车，包括有车体1，车体1的主驱动轮2的车架上安装有尘推机构3。在本发明中，所述尘推机构3包括有与车架固定的安装座31，安装座31上安装有横向于车体1布设的双数的刷轮32，所有的刷轮32均与主驱动轮2驱动连接，且相邻的刷轮32设3CN105996912A说明书2/2页成反向转动。工作时，布设的刷轮32呈交替反向转动，刷轮32扫刷地面时的摩擦力相互抵消，不会致使尘推车偏离前移方向，使得尘推车的操控更具稳定性和安全性。[0010]作为本发明较优的实施例，所述刷轮32通过传动链/带33与主驱动轮2驱动连接。具体的，安装座31通过悬臂架34固定在车体1的前方，在主驱动轮2的转轴21上固定主动链/带轮35，每一刷轮32的转轴上均固定一从动链/带轮36，传动链/带33绕装在主动链/带轮35和所有的从动链/带轮36上，其中相邻的从动链/带轮36是反向绕装，以相互抵消刷轮32工作时产生的摩擦力。4
