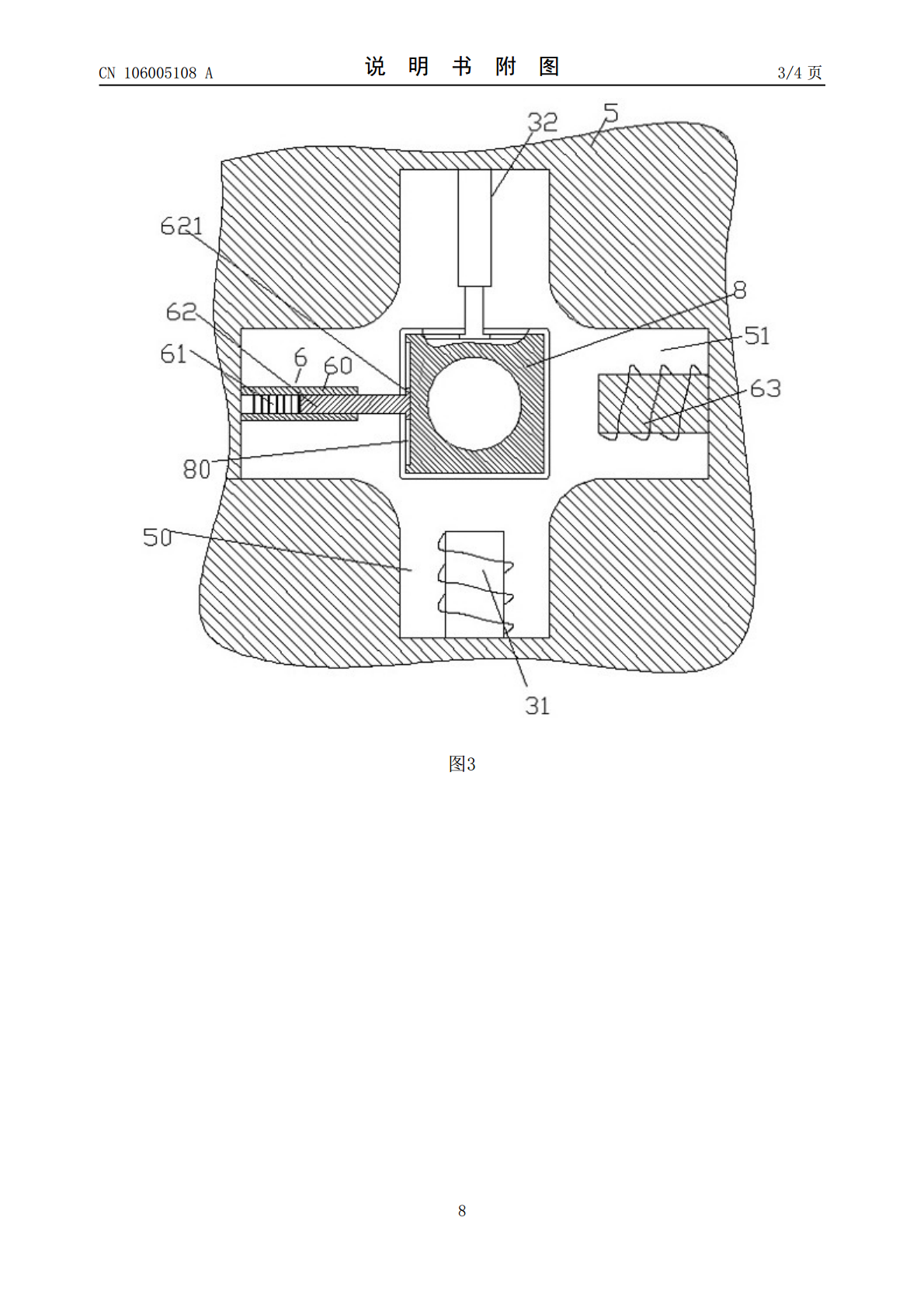

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106005108A(43)申请公布日2016.10.12(21)申请号201610598219.5(22)申请日2016.07.27(71)申请人金华市四维空间汽车用品有限公司地址321000浙江省金华市汽配城康济北街1500号31幢8号(72)发明人俞子朗(74)专利代理机构北京高航知识产权代理有限公司11530代理人赵永强(51)Int.Cl.B62H1/06(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种二轮车辆用的新型电动调节支架装置(57)摘要一种二轮车辆用的新型电动调节支架装置,包括升降装置(100)、与所述升降装置(100)的底部固连的安装壳体(2)和设置在所述安装壳体(2)中的周向均匀分布的四个升降调节组件(7),其中,所述四个升降调节组件(7)中的每个均包括与所述安装壳体(2)的顶壁固连的固定螺套(73)、与所述固定螺套(73)的下端面中的螺纹孔螺纹配合的升降螺杆(72)、与所述升降螺杆(72)的下端通过轴承连接的支撑脚(721)以及与所述升降螺杆(72)固连且位于所述固定螺套(73)的下端面与所述支撑脚(721)之间的升降驱动齿套(71)。CN106005108ACN106005108A权利要求书1/1页1.一种二轮车辆用的新型电动调节支架装置,包括升降装置(100)、与所述升降装置(100)的底部固连的安装壳体(2)和设置在所述安装壳体(2)中的周向均匀分布的四个升降调节组件(7),其中,所述四个升降调节组件(7)中的每个均包括与所述安装壳体(2)的顶壁固连的固定螺套(73)、与所述固定螺套(73)的下端面中的螺纹孔螺纹配合的升降螺杆(72)、与所述升降螺杆(72)的下端通过轴承连接的支撑脚(721)以及与所述升降螺杆(72)固连且位于所述固定螺套(73)的下端面与所述支撑脚(721)之间的升降驱动齿套(71),所述支撑脚(721)的底部设置有用以接合地面的弹性支撑垫(3),其中,每个所述升降调节组件(7)的所述升降螺杆(72)的上端为设置有限位凸出(722)的自由端,所述安装壳体(2)的顶部处还固定设置有驱动安装台(5),所述驱动安装台(5)的中间部位可滑动地安装有滑动座(8),所述滑动座(8)上支承有与驱动齿轮(91)动力联接的驱动电机(9),其中,所述驱动安装台(5)中设置有延伸方向相互正交的两组滑槽(50、51),用以引导所述滑动座(8)的滑动而对四个升降驱动齿套(71)中的一个进行驱动;所述两组滑槽(50、51)中的每组均包括位于所述滑动座(8)的相对两侧处的两段滑槽,且该两段滑槽中的一段中安装有电磁驱动装置(63、31),另一段中安装有弹性复位机构(6、32),所述弹性复位机构(6、32)均包括固定连接于所述驱动安装台(5)的套筒(60)以及通过弹性复位元件(61)而与所述套筒(60)弹性滑动地配合的推拉杆(62),所述推拉杆(62)的头部设置有滑动配合头(621)用以与所述滑动座(8)的对应侧面中的推拉滑槽(80)滑动配合,该滑动配合允许所述滑动座(8)相对于所述推拉杆(62)在正交于其轴向的方向上滑动,所述滑动座(8)中安装有用以与所述电磁驱动装置(63、31)相互作用的永磁体(64、30);其中,所述延伸方向正交的两组滑槽(50、51)所分别对应的永磁体(64、30)上下分开地设置,由此,当位于不同高度的电磁驱动装置(63、31)中的一个上电时,能够使得对应高度处的永磁体(64、30)受排斥力,从而能够使得所述推拉杆(62)推压所述弹性复位元件(61)并使得所述驱动齿轮(91)与对应的升降驱动齿套(71)啮合,而当反向上电时,能够使得所述对应高度处的永磁体(64、30)受吸引力,从而能够使得所述推拉杆(62)拉伸所述弹性复位元件(61)并使得所述驱动齿轮(91)与另一对应的升降驱动齿套(71)啮合,当下电时,通过所述弹性复位元件(61)的复位作用,所述滑动座(8)能够处于中间位置,从而使得所述驱动齿轮(91)与各个升降驱动齿套(71)均脱离;所述安装壳体(2)上端安装有指示灯(726),每个所述升降螺杆(72)的限位凸出(722)下端安装有环状且控制所述指示灯(726)的接触开关(725),当所述升降螺杆(72)向下逐渐伸出且所述接触开关(725)与所述固定螺套(73)下端壁接触时,所述接触开关(725)控制所述指示灯(726)亮起,从而提示所述升降螺杆(72)伸出最大伸长量;每个所述升降螺杆(72)的限位凸出(722)设置有环形的滚珠槽(723),所述滚珠槽(723)中安装有滚珠(724),所述滚珠(724)用以抵靠在所述固定螺套(73)的内端壁,可防止所述升降螺杆(72)在伸缩的过程
