一种单灯箱UV固化机传动装置.pdf

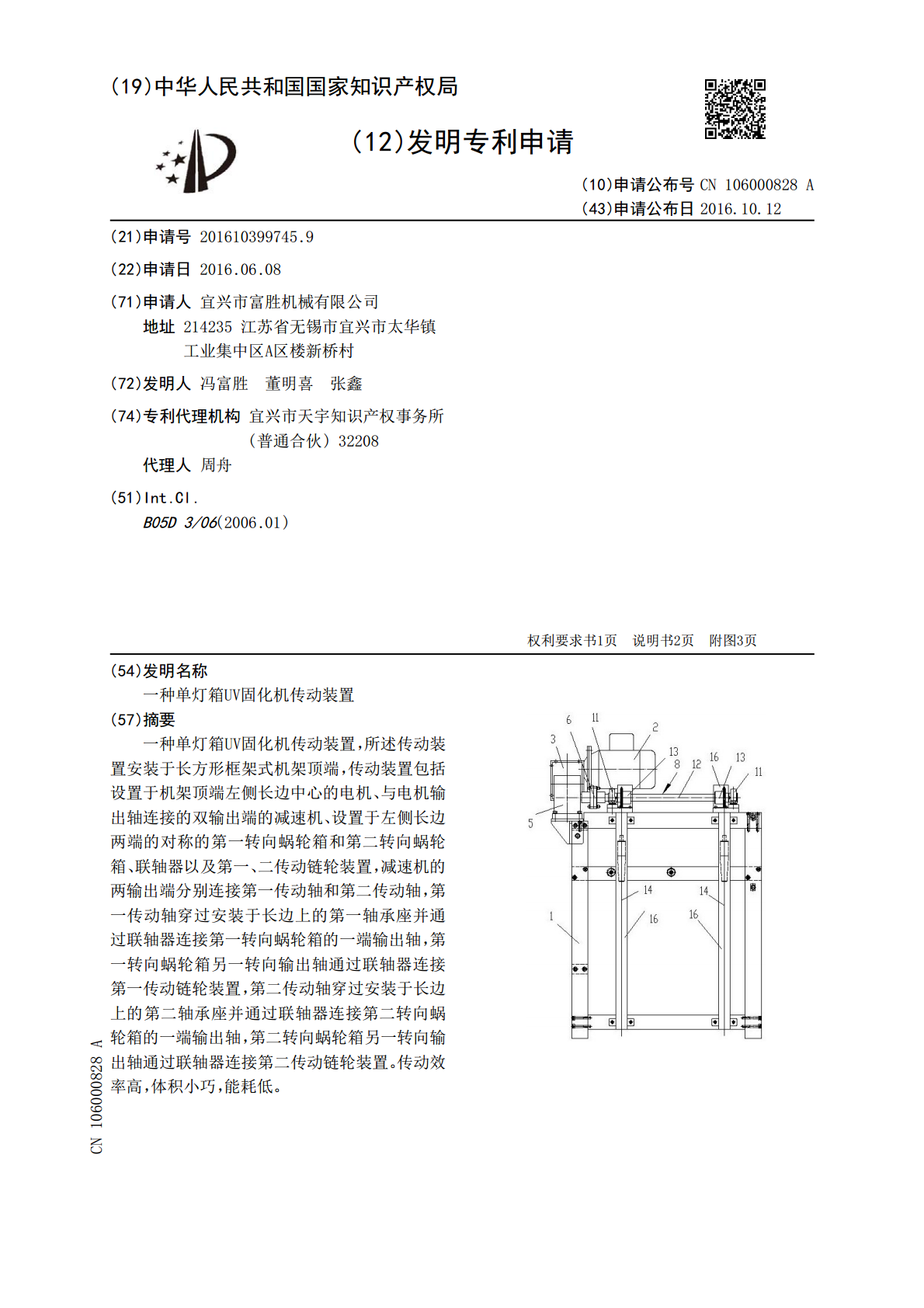

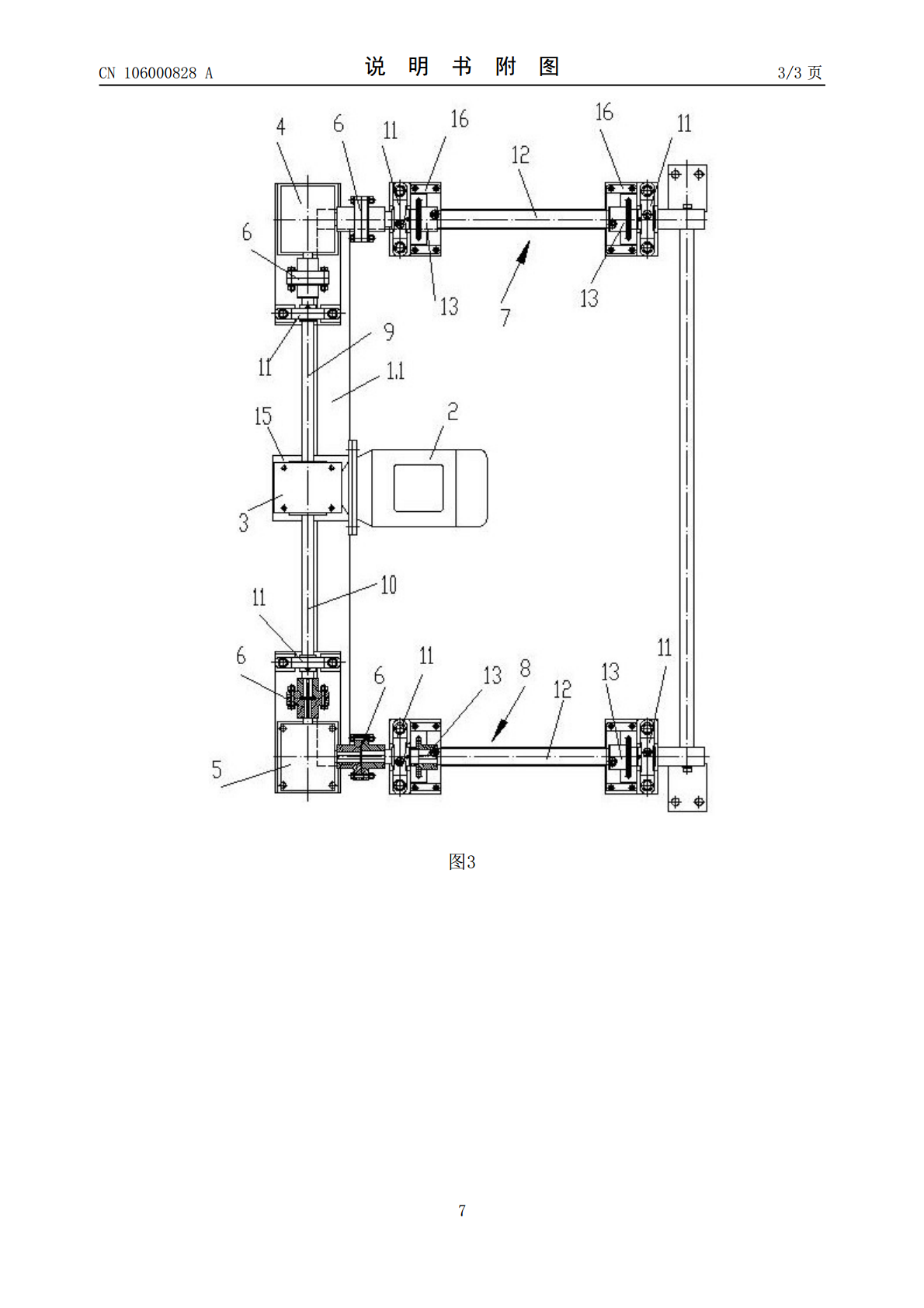

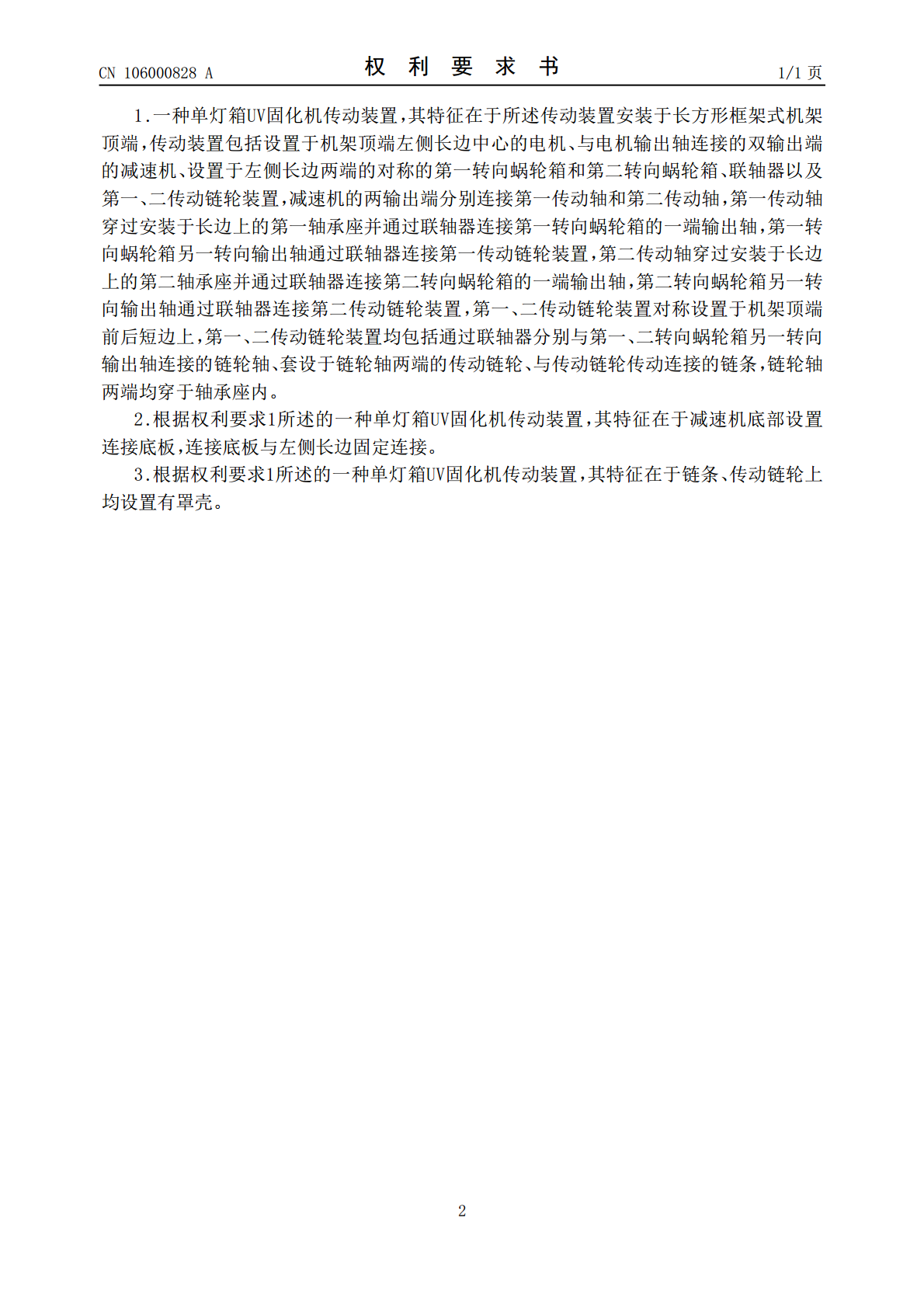

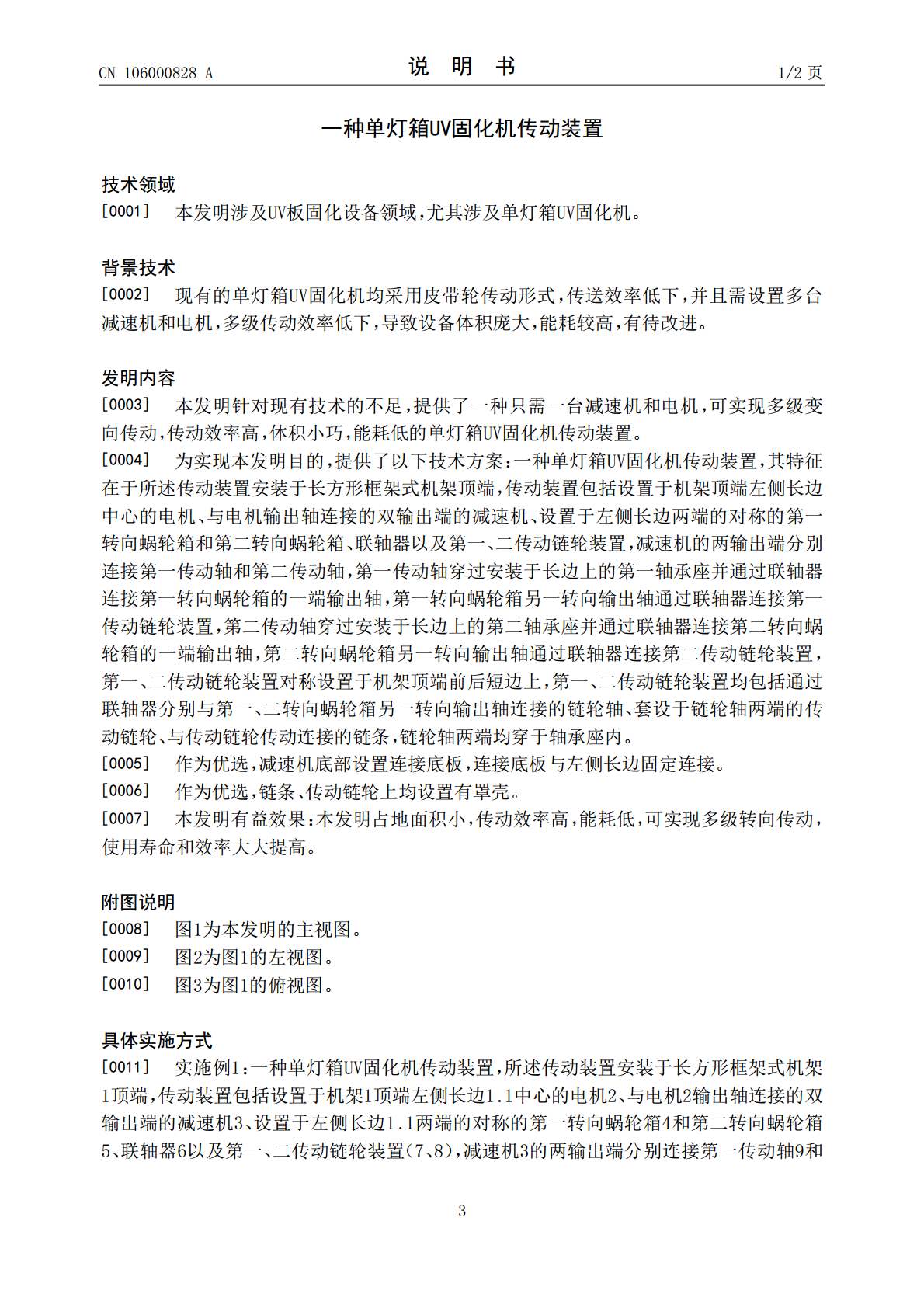

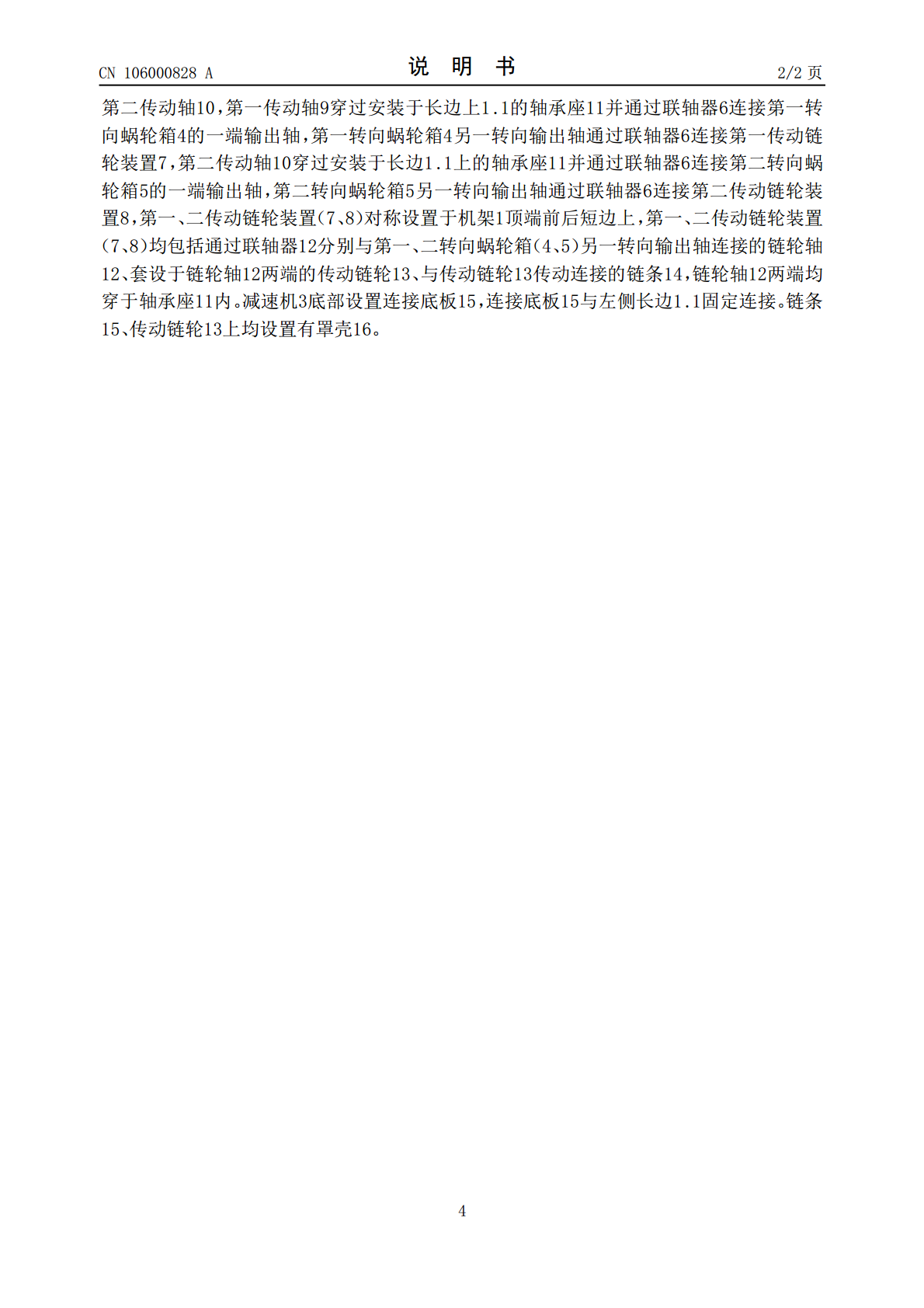

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106000828A(43)申请公布日2016.10.12(21)申请号201610399745.9(22)申请日2016.06.08(71)申请人宜兴市富胜机械有限公司地址214235江苏省无锡市宜兴市太华镇工业集中区A区楼新桥村(72)发明人冯富胜董明喜张鑫(74)专利代理机构宜兴市天宇知识产权事务所(普通合伙)32208代理人周舟(51)Int.Cl.B05D3/06(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种单灯箱UV固化机传动装置(57)摘要一种单灯箱UV固化机传动装置，所述传动装置安装于长方形框架式机架顶端，传动装置包括设置于机架顶端左侧长边中心的电机、与电机输出轴连接的双输出端的减速机、设置于左侧长边两端的对称的第一转向蜗轮箱和第二转向蜗轮箱、联轴器以及第一、二传动链轮装置，减速机的两输出端分别连接第一传动轴和第二传动轴，第一传动轴穿过安装于长边上的第一轴承座并通过联轴器连接第一转向蜗轮箱的一端输出轴，第一转向蜗轮箱另一转向输出轴通过联轴器连接第一传动链轮装置，第二传动轴穿过安装于长边上的第二轴承座并通过联轴器连接第二转向蜗轮箱的一端输出轴，第二转向蜗轮箱另一转向输出轴通过联轴器连接第二传动链轮装置。传动效率高，体积小巧，能耗低。CN106000828ACN106000828A权利要求书1/1页1.一种单灯箱UV固化机传动装置，其特征在于所述传动装置安装于长方形框架式机架顶端，传动装置包括设置于机架顶端左侧长边中心的电机、与电机输出轴连接的双输出端的减速机、设置于左侧长边两端的对称的第一转向蜗轮箱和第二转向蜗轮箱、联轴器以及第一、二传动链轮装置，减速机的两输出端分别连接第一传动轴和第二传动轴，第一传动轴穿过安装于长边上的第一轴承座并通过联轴器连接第一转向蜗轮箱的一端输出轴，第一转向蜗轮箱另一转向输出轴通过联轴器连接第一传动链轮装置，第二传动轴穿过安装于长边上的第二轴承座并通过联轴器连接第二转向蜗轮箱的一端输出轴，第二转向蜗轮箱另一转向输出轴通过联轴器连接第二传动链轮装置，第一、二传动链轮装置对称设置于机架顶端前后短边上，第一、二传动链轮装置均包括通过联轴器分别与第一、二转向蜗轮箱另一转向输出轴连接的链轮轴、套设于链轮轴两端的传动链轮、与传动链轮传动连接的链条，链轮轴两端均穿于轴承座内。2.根据权利要求1所述的一种单灯箱UV固化机传动装置，其特征在于减速机底部设置连接底板，连接底板与左侧长边固定连接。3.根据权利要求1所述的一种单灯箱UV固化机传动装置，其特征在于链条、传动链轮上均设置有罩壳。2CN106000828A说明书1/2页一种单灯箱UV固化机传动装置技术领域[0001]本发明涉及UV板固化设备领域，尤其涉及单灯箱UV固化机。背景技术[0002]现有的单灯箱UV固化机均采用皮带轮传动形式，传送效率低下，并且需设置多台减速机和电机，多级传动效率低下，导致设备体积庞大，能耗较高，有待改进。发明内容[0003]本发明针对现有技术的不足，提供了一种只需一台减速机和电机，可实现多级变向传动，传动效率高，体积小巧，能耗低的单灯箱UV固化机传动装置。[0004]为实现本发明目的，提供了以下技术方案：一种单灯箱UV固化机传动装置，其特征在于所述传动装置安装于长方形框架式机架顶端，传动装置包括设置于机架顶端左侧长边中心的电机、与电机输出轴连接的双输出端的减速机、设置于左侧长边两端的对称的第一转向蜗轮箱和第二转向蜗轮箱、联轴器以及第一、二传动链轮装置，减速机的两输出端分别连接第一传动轴和第二传动轴，第一传动轴穿过安装于长边上的第一轴承座并通过联轴器连接第一转向蜗轮箱的一端输出轴，第一转向蜗轮箱另一转向输出轴通过联轴器连接第一传动链轮装置，第二传动轴穿过安装于长边上的第二轴承座并通过联轴器连接第二转向蜗轮箱的一端输出轴，第二转向蜗轮箱另一转向输出轴通过联轴器连接第二传动链轮装置，第一、二传动链轮装置对称设置于机架顶端前后短边上，第一、二传动链轮装置均包括通过联轴器分别与第一、二转向蜗轮箱另一转向输出轴连接的链轮轴、套设于链轮轴两端的传动链轮、与传动链轮传动连接的链条，链轮轴两端均穿于轴承座内。[0005]作为优选，减速机底部设置连接底板，连接底板与左侧长边固定连接。[0006]作为优选，链条、传动链轮上均设置有罩壳。[0007]本发明有益效果：本发明占地面积小，传动效率高，能耗低，可实现多级转向传动，使用寿命和效率大大提高。附图说明[0008]图1为本发明的主视图。[0009]图2为图1的左视图。[0010]图3为图1的俯视图。具体实施方式[0011]实施例1：一种单灯箱UV固化机传动装置，所述传动装置安装于长方形框架式机架1
