一种直线加旋转式发电机式海浪发电装置.pdf

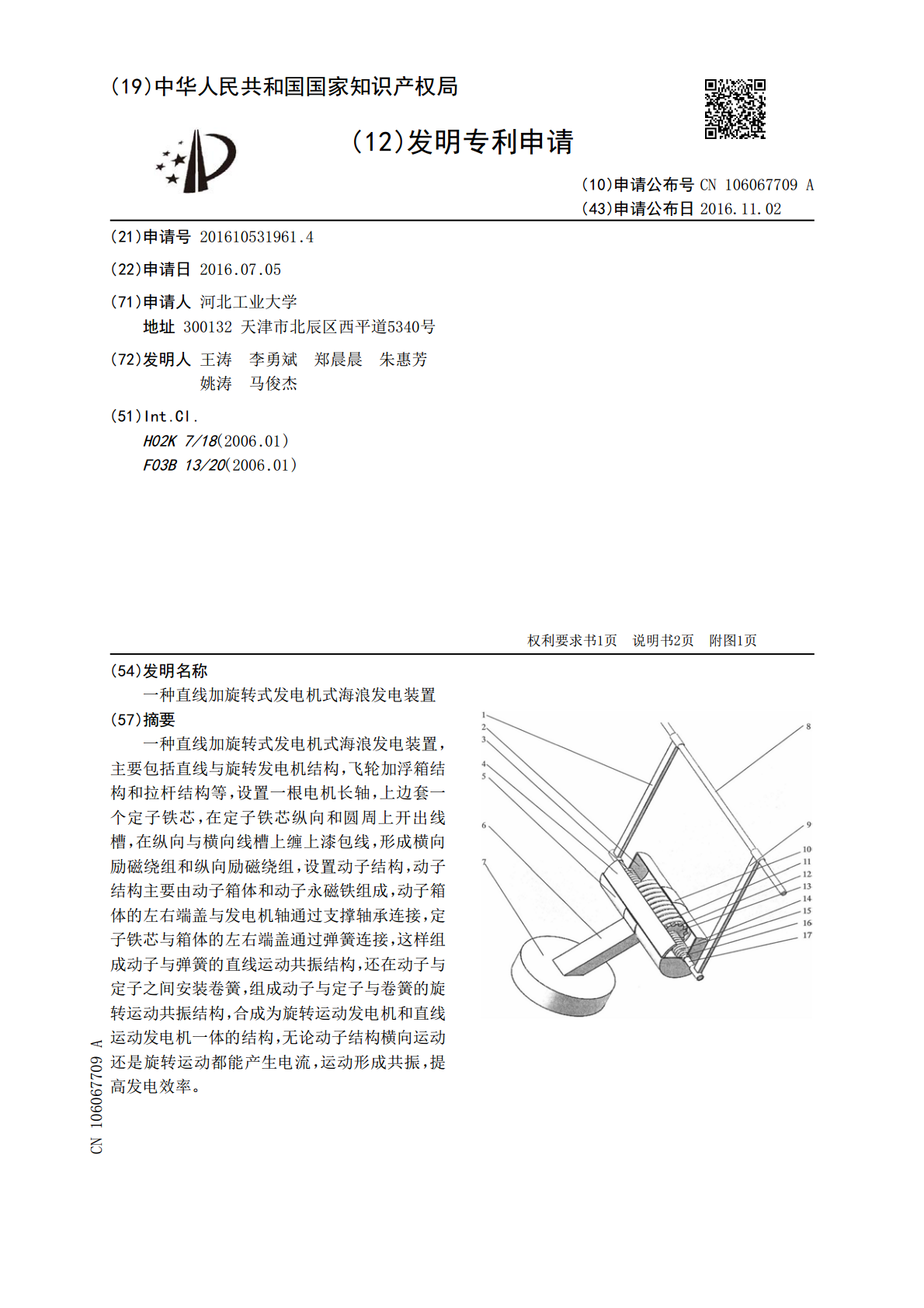

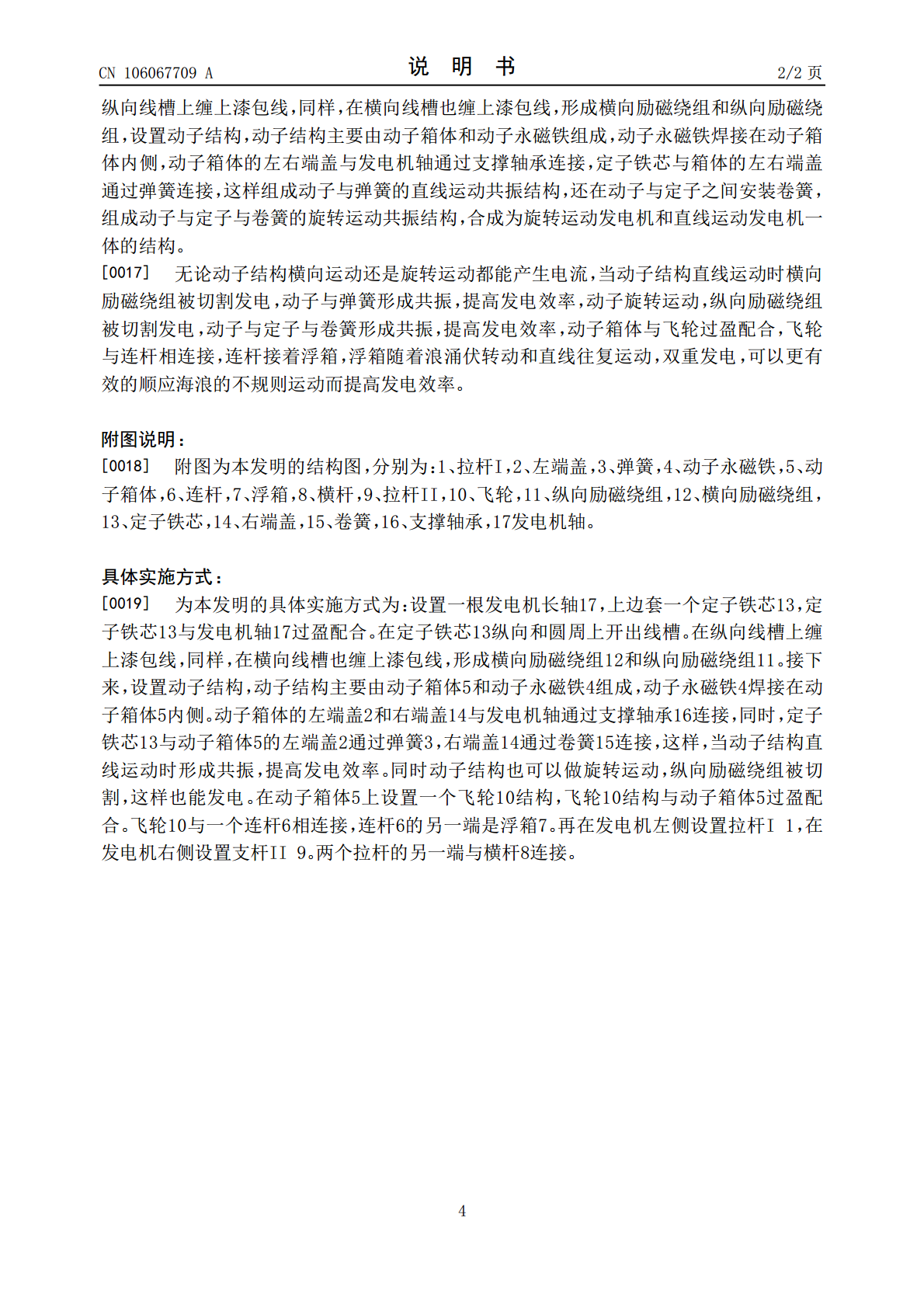

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106067709A(43)申请公布日2016.11.02(21)申请号201610531961.4(22)申请日2016.07.05(71)申请人河北工业大学地址300132天津市北辰区西平道5340号(72)发明人王涛李勇斌郑晨晨朱惠芳姚涛马俊杰(51)Int.Cl.H02K7/18(2006.01)F03B13/20(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种直线加旋转式发电机式海浪发电装置(57)摘要一种直线加旋转式发电机式海浪发电装置，主要包括直线与旋转发电机结构，飞轮加浮箱结构和拉杆结构等，设置一根电机长轴，上边套一个定子铁芯，在定子铁芯纵向和圆周上开出线槽，在纵向与横向线槽上缠上漆包线，形成横向励磁绕组和纵向励磁绕组，设置动子结构，动子结构主要由动子箱体和动子永磁铁组成，动子箱体的左右端盖与发电机轴通过支撑轴承连接，定子铁芯与箱体的左右端盖通过弹簧连接，这样组成动子与弹簧的直线运动共振结构，还在动子与定子之间安装卷簧，组成动子与定子与卷簧的旋转运动共振结构，合成为旋转运动发电机和直线运动发电机一体的结构，无论动子结构横向运动还是旋转运动都能产生电流，运动形成共振，提高发电效率。CN106067709ACN106067709A权利要求书1/1页1.一种直线加旋转式发电机式海浪发电装置，其特征为：设置一根电机长轴，上边套一个定子铁芯，在定子铁芯纵向和圆周上开出线槽，在纵向线槽上缠上漆包线，同样，在横向线槽也缠上漆包线，形成横向励磁绕组和纵向励磁绕组，设置动子结构，动子结构主要由动子箱体和动子永磁铁组成，动子永磁铁焊接在动子箱体内侧，动子箱体的左右端盖与发电机轴通过支撑轴承连接，定子铁芯与箱体的左右端盖通过弹簧连接，这样组成动子与弹簧的直线运动共振结构，还在动子与定子之间安装卷簧，组成动子与定子与卷簧的旋转运动共振结构，合成为旋转运动发电机和直线运动发电机一体的结构。2.根据权利要求1所述一种直线加旋转式发电机式海浪发电装置，其特征为：无论动子结构横向运动还是旋转运动都能产生电流，当动子结构直线运动时横向励磁绕组被切割发电，动子与弹簧形成共振，提高发电效率，动子旋转运动，纵向励磁绕组被切割发电，动子与定子与卷簧形成共振，提高发电效率，动子箱体与飞轮过盈配合，飞轮与连杆相连接，连杆接着浮箱，浮箱随着浪涌伏转动和直线往复运动，双重发电，可以更有效的顺应海浪的不规则运动而提高发电效率。2CN106067709A说明书1/2页一种直线加旋转式发电机式海浪发电装置[0001]技术领域：属于海洋开发与发电工业技术领域。背景技术：[0002]海洋能源的开发、利用海浪发电，是近年来的热点。[0003]海浪发电机把海浪的动能转化为电能，并入电网，生态而环保。[0004]海洋能量的实用的技术与产品很少见。[0005]海洋风暴，威力巨大，同时也极具破坏力，但是大多时候，平缓浪涌的范围更广，为此本发明提出了一种直线加旋转式发电机式海浪发电装置，利用海面波涌发电。发明内容：[0006]本发明涉及一种直线加旋转式发电机式海浪发电装置，主要包括直线、旋转发电机结构，飞轮加浮箱结构和拉杆结构等。[0007]方案一，设置直线、旋转发电机[0008]由于海浪有起伏和往复运动，而且运动也存在多样性。针对海浪这种不规则的运动构思出一种既可以直线运动又可以旋转运动的电机。首先设置一根电机长轴，上边套一个定子铁芯。在定子铁芯纵向和圆周上开出线槽。在纵向线槽上缠上漆包线，同样，在横向线槽也缠上漆包线，形成横向励磁绕组和纵向励磁绕组。接下来，设置动子结构。动子结构比定子磁芯在直线上大出很多，是为了能够做直线运动，切割缠绕圆周上的漆包线，从而发电。动子结构主要由动子箱体和动子永磁铁组成，动子永磁铁焊接在动子箱体内侧。动子箱体的左右端盖与发电机轴通过支撑轴承连接，同时，定子铁芯与箱体的左右端盖通过弹簧连接，这样，当动子结构直线运动时形成共振，提高发电效率。同时动子结构也可以做旋转运动，纵向励磁绕组被切割，这样也能发电。[0009]把旋转运动发电机和直线运动发电机结合到一起，这样可以更有效的应对海浪的不规则运动和提高发电效率。[0010]方案二，设置飞轮与浮箱结构[0011]在动子箱体上设置一个飞轮结构，飞轮结构与动子箱体过盈配合。使用飞轮结构是为了防止正转和反正把旋转发的电抵消了。飞轮与一个连杆相连接，连杆的另一端是浮箱。[0012]海浪有起伏和往复运动，浪涌拖着浮箱也有起伏和往复运动，浮箱带动连杆，连杆摆动带动直线，旋转发电机的动子箱体产生转动和直线运动，从而产生电流输出。[0013]方案三、设置拉杆结构[0014]为了减缓腐蚀速度，设置此发电装置在海面的上方。在海
