一种多模四驱混合动力传动驱动装置.pdf

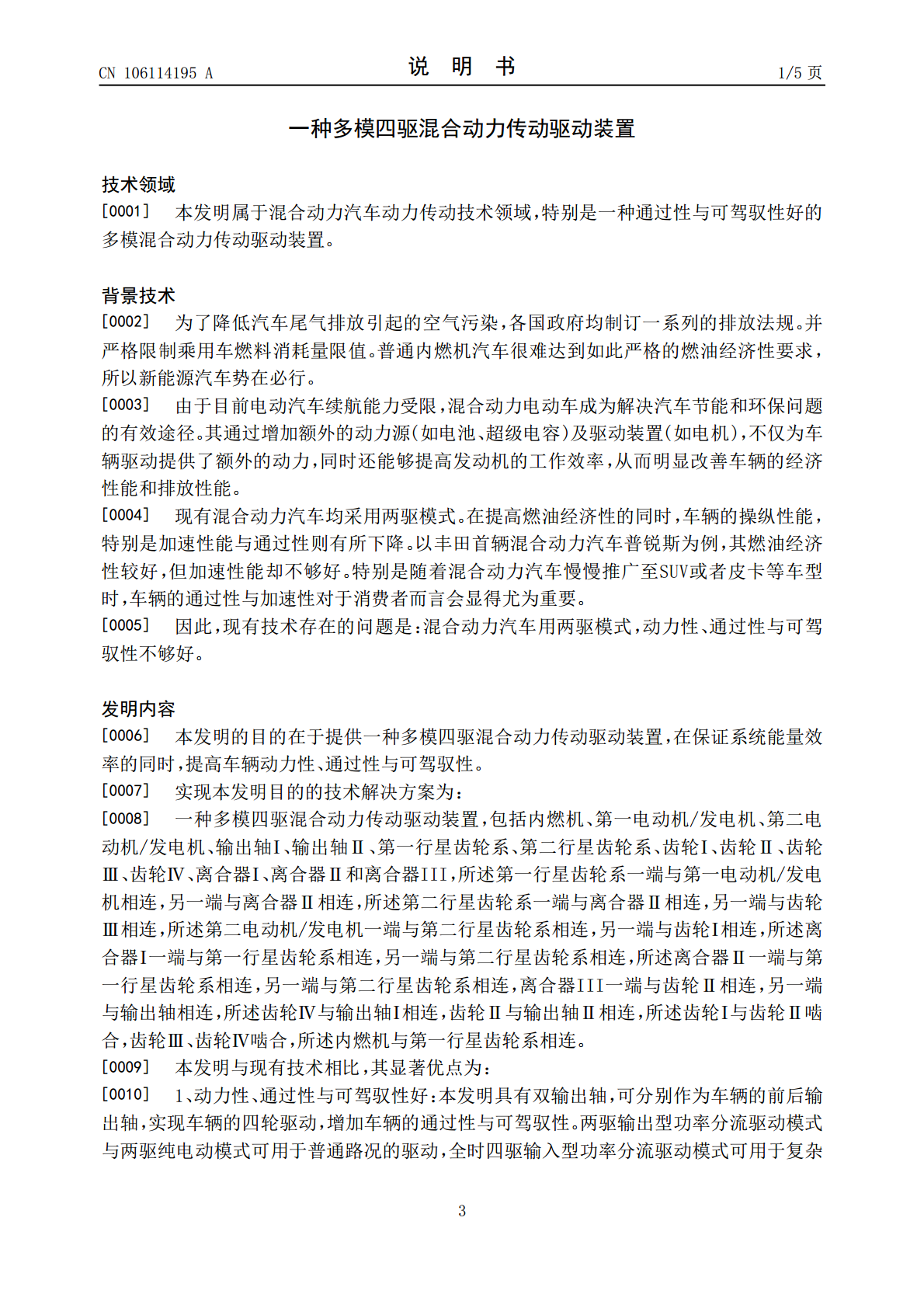

本发明公开一种多模四驱混合动力传动驱动装置，通过性、驾驭性好。其包括内燃机(1)、第一电动机/发电机(2)、第二电动机/发电机(3)、输出轴Ⅰ(4)、输出轴Ⅱ(5)、第一行星齿轮系(6)、第二行星齿轮系(7)、齿轮Ⅰ(8)、齿轮Ⅱ(9)、齿轮Ⅲ(10)、齿轮Ⅳ(11)、离合器Ⅰ(12)、离合器Ⅱ(13)和离合器III(14)，离合器Ⅰ(12)一端与第一行星齿轮系(6)相连，另一端与第二行星齿轮系(7)相连，离合器Ⅱ(13)一端与第一行星齿轮系(6)相连，另一端与第二行星齿轮系(7)相连，离合器III(14
