一种绕包机断带自动停车装置.pdf
2023-09-03
10金币
255KB
6页
是湛****21
实名认证
内容提供者
1/6
2/6
3/6
4/6
5/6
6/6
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种绕包机断带自动停车装置.pdf

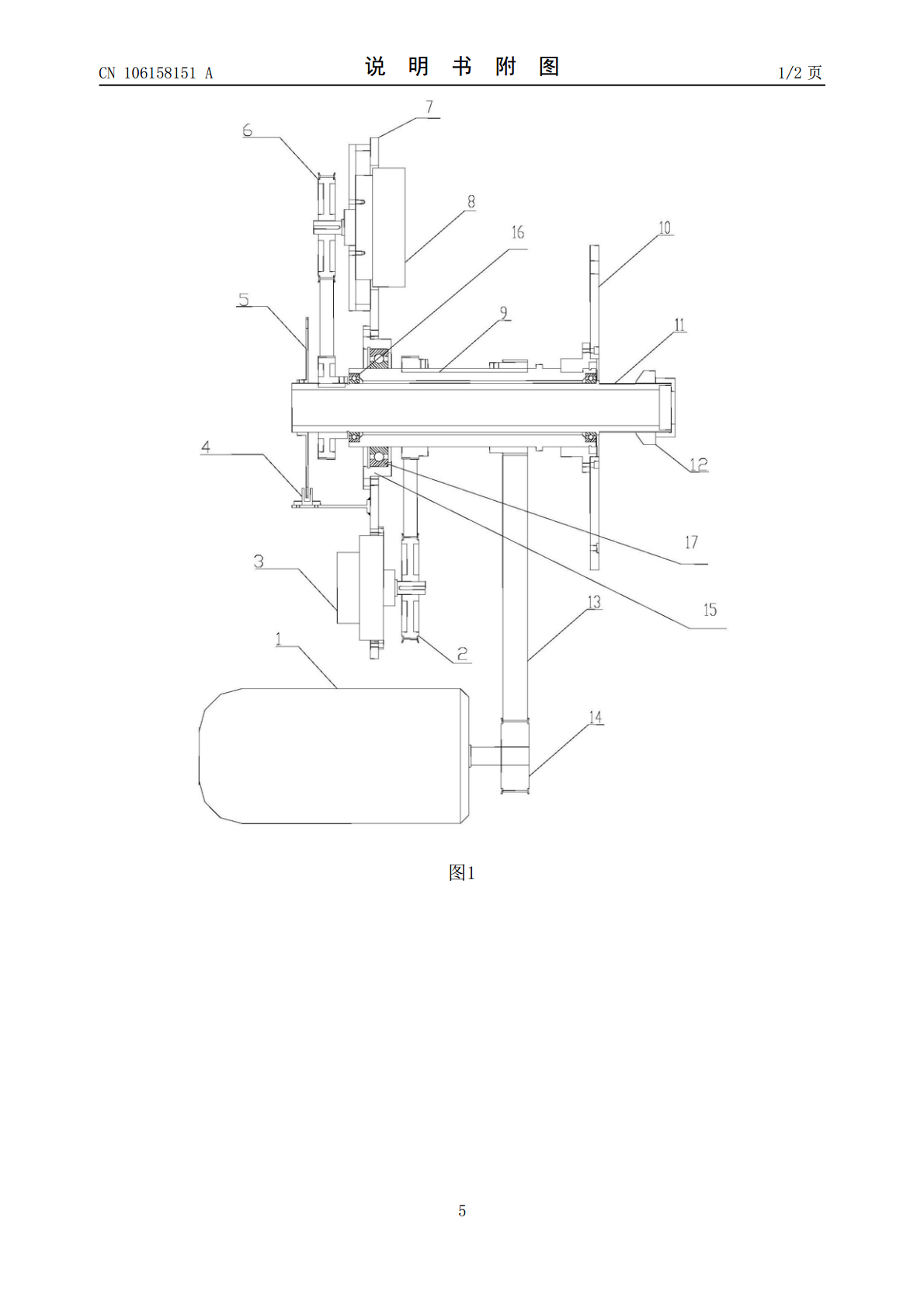

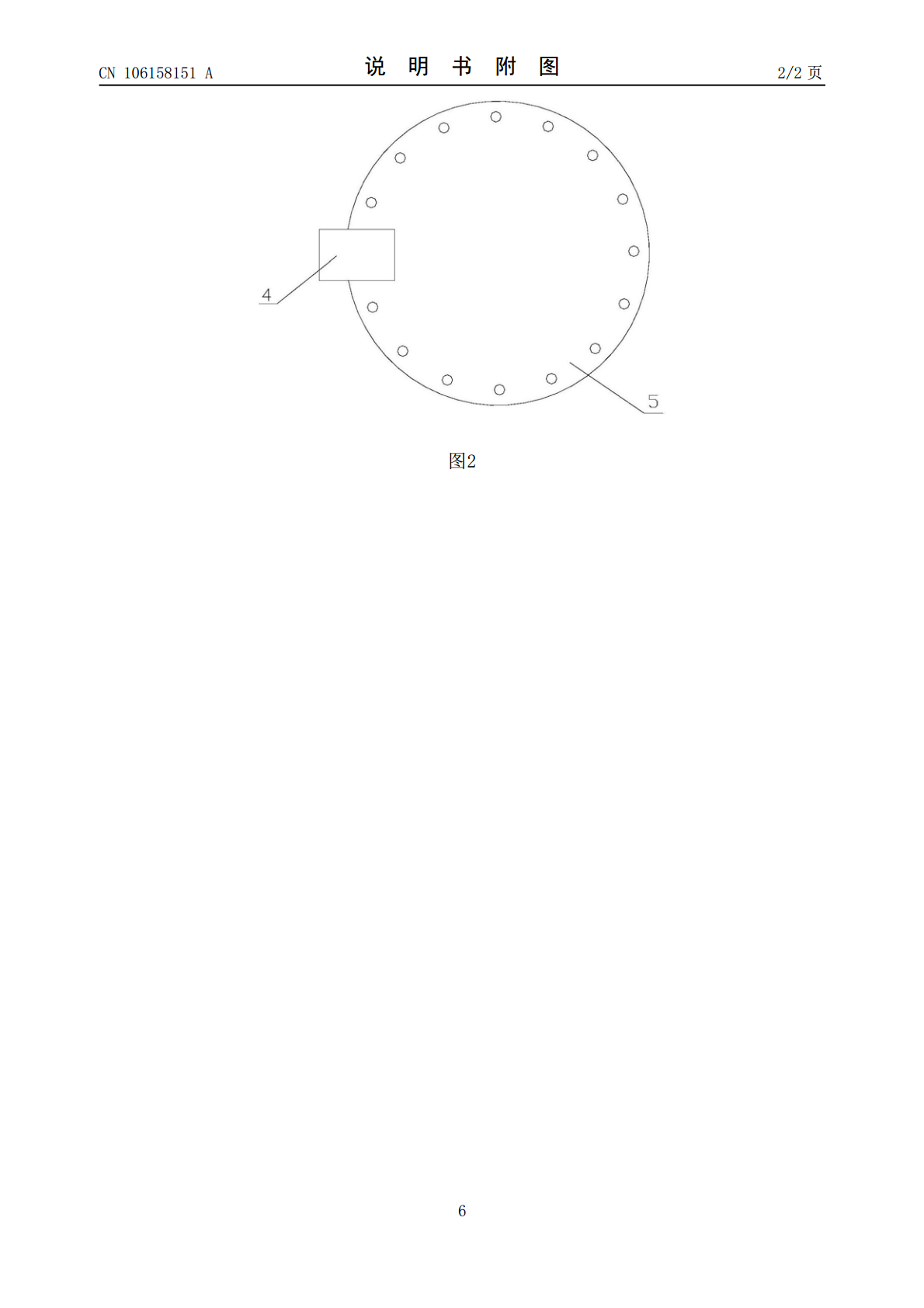

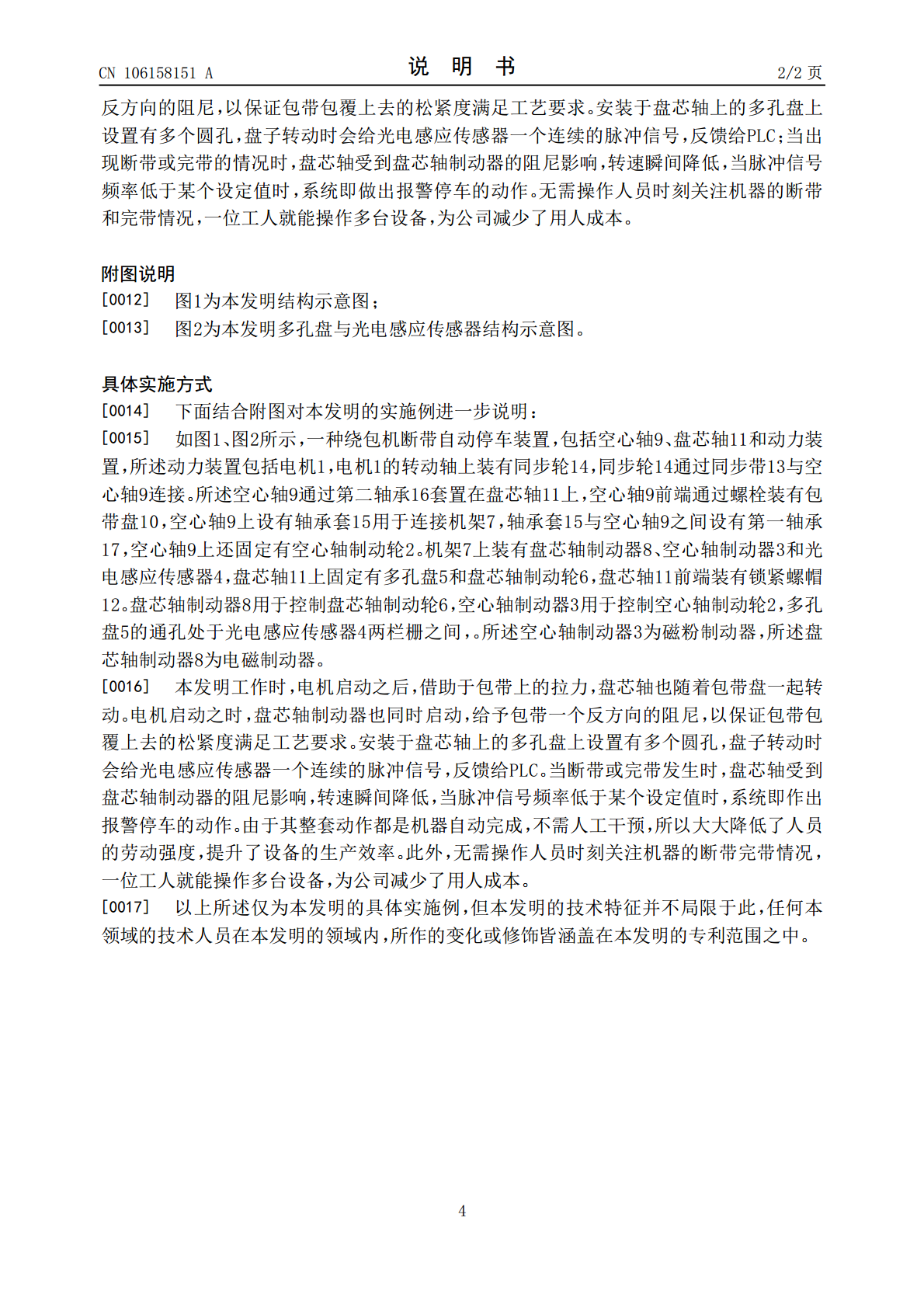

本发明公开了一种绕包机断带自动停车装置，包括空心轴、盘芯轴和动力装置，所述动力装置与空心轴连接，所述空心轴套置在盘芯轴上，盘芯轴上固定有盘芯轴制动轮和多孔盘，空心轴前端固定有包带盘，空心轴上设有轴承套用于连接机架，机架上固定有监测多孔盘的光电感应传感器，所述机架上还固定有用于控制盘芯轴制动轮的盘芯轴制动器。本发明的优点是：当断带或完带发生时，盘芯轴受到盘芯轴制动器的阻尼影响，转速瞬间降低，当脉冲信号频率低于某个设定值时，系统即作出报警停车的动作。由于其整套动作都是机器自动完成，不需人工干预，所以大大降低了
