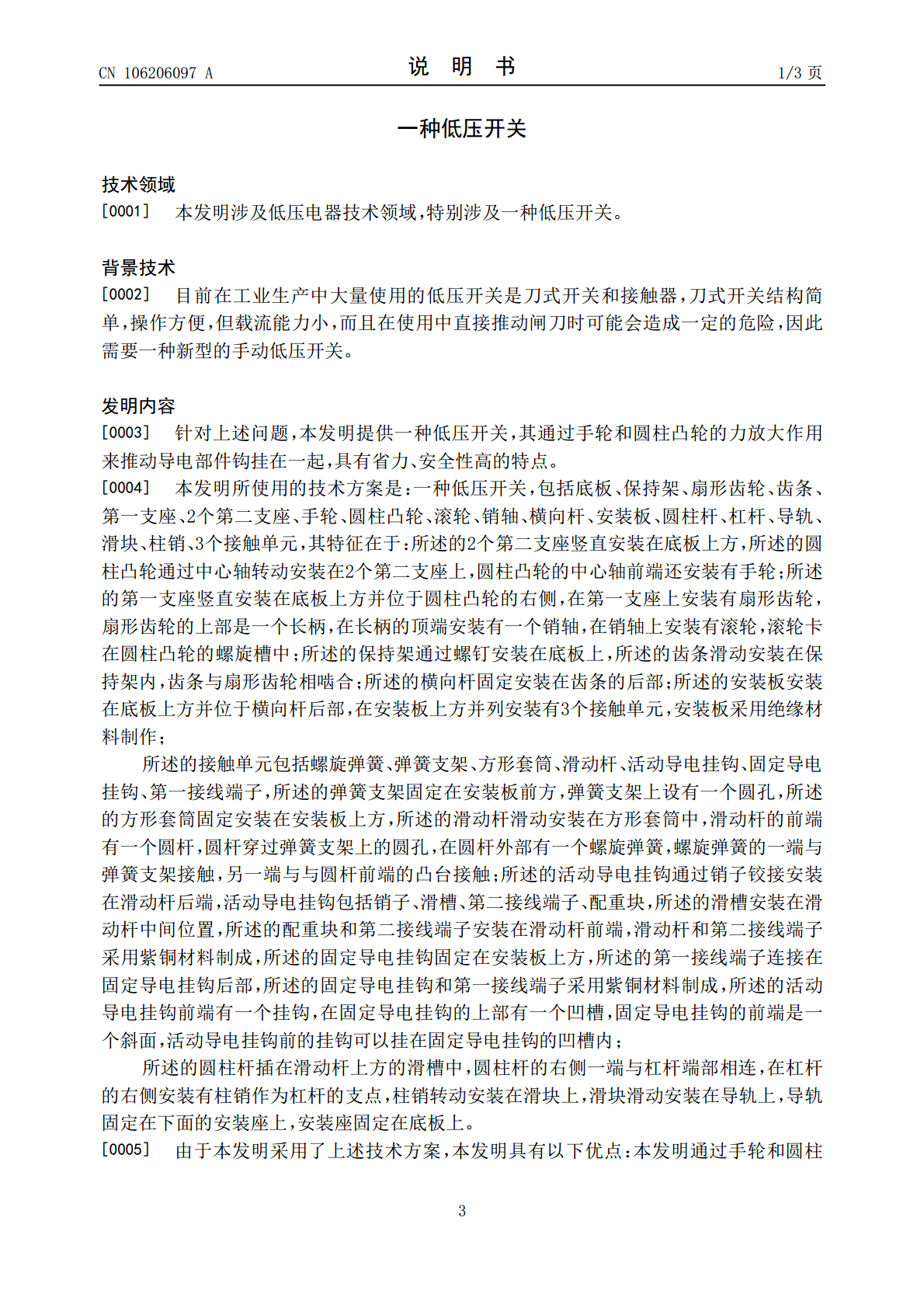

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106206097A(43)申请公布日2016.12.07(21)申请号201610611419.X(22)申请日2016.07.30(71)申请人张学衡地址054900河北省邢台市临西县姚楼村49号(72)发明人徐金鹏尚会立其他发明人请求不公开姓名(51)Int.Cl.H01H3/02(2006.01)H01H3/32(2006.01)H01H3/40(2006.01)H01H3/42(2006.01)H01H1/12(2006.01)权利要求书1页说明书3页附图5页(54)发明名称一种低压开关(57)摘要本发明提供一种低压开关，包括底板、保持架、扇形齿轮、齿条、第一支座、2个第二支座、手轮、圆柱凸轮、滚轮、销轴、横向杆、安装板、圆柱杆、杠杆、导轨、滑块、柱销、3个接触单元，其特征在于：所述的2个第二支座竖直安装在底板上方，所述的圆柱凸轮通过中心轴转动安装在2个第二支座上，圆柱凸轮的中心轴前端还安装有手轮；本发明通过手轮和圆柱凸轮的力放大作用来推动导电部件钩挂在一起，具有省力、安全性高的特点。CN106206097ACN106206097A权利要求书1/1页1.一种低压开关，包括底板（1）、保持架（2）、扇形齿轮（3）、齿条（4）、第一支座（5）、2个第二支座（6）、手轮（7）、圆柱凸轮（8）、滚轮（9）、销轴（10）、横向杆（11）、安装板（16）、圆柱杆（20）、杠杆（21）、导轨（22）、滑块（23）、柱销（24）、3个接触单元，其特征在于：所述的2个第二支座（6）竖直安装在底板（1）上方，所述的圆柱凸轮（8）通过中心轴转动安装在2个第二支座（6）上，圆柱凸轮（8）的中心轴前端还安装有手轮（7）；所述的第一支座（5）竖直安装在底板（1）上方并位于圆柱凸轮（8）的右侧，在第一支座（5）上安装有扇形齿轮（3），扇形齿轮（3）的上部是一个长柄，在长柄的顶端安装有一个销轴（10），在销轴（10）上安装有滚轮（9），滚轮（9）卡在圆柱凸轮（8）的螺旋槽中；所述的保持架（2）通过螺钉安装在底板（1）上，所述的齿条（4）滑动安装在保持架（2）内，齿条（4）与扇形齿轮（3）相啮合；所述的横向杆（11）固定安装在齿条（4）的后部；所述的安装板（16）安装在底板（1）上方并位于横向杆（11）后部，在安装板（16）上方并列安装有3个接触单元，安装板（16）采用绝缘材料制作；所述的接触单元包括螺旋弹簧（12）、弹簧支架（13）、方形套筒（14）、滑动杆（15）、活动导电挂钩（17）、固定导电挂钩（18）、第一接线端子（19），所述的弹簧支架（13）固定在安装板（16）前方，弹簧支架（13）上设有一个圆孔，所述的方形套筒（14）固定安装在安装板（16）上方，所述的滑动杆（15）滑动安装在方形套筒（14）中，滑动杆（15）的前端有一个圆杆，圆杆穿过弹簧支架（13）上的圆孔，在圆杆外部有一个螺旋弹簧（12），螺旋弹簧（12）的一端与弹簧支架（13）接触，另一端与与圆杆前端的凸台接触；所述的活动导电挂钩（17）通过销子（1501）铰接安装在滑动杆（15）后端，活动导电挂钩（17）包括销子（1501）、滑槽（1502）、第二接线端子（1503）、配重块（1504），所述的滑槽（1502）安装在滑动杆（15）中间位置，所述的配重块（1504）和第二接线端子（1503）安装在滑动杆（15）前端，滑动杆（15）和第二接线端子（1503）采用紫铜材料制成，所述的固定导电挂钩（18）固定在安装板（16）上方，所述的第一接线端子（19）连接在固定导电挂钩（18）后部，所述的固定导电挂钩（18）和第一接线端子（19）采用紫铜材料制成，所述的活动导电挂钩（17）前端有一个挂钩，在固定导电挂钩（18）的上部有一个凹槽，固定导电挂钩（18）的前端是一个斜面，活动导电挂钩（17）前的挂钩可以挂在固定导电挂钩（18）的凹槽内；所述的圆柱杆（20）插在滑动杆（15）上方的滑槽（1502）中，圆柱杆（20）的右侧一端与杠杆（21）端部相连，在杠杆（21）的右侧安装有柱销（24）作为杠杆（21）的支点，柱销（24）转动安装在滑块（23）上，滑块（23）滑动安装在导轨（22）上，导轨（22）固定在下面的安装座上，安装座固定在底板（1）上。2CN106206097A说明书1/3页一种低压开关技术领域[0001]本发明涉及低压电器技术领域，特别涉及一种低压开关。背景技术[0002]目前在工业生产中大量使用的低压开关是刀式开关和接触器，刀式开关结构简单，操作方便，但载流能力小，而且在使用中直接推动闸刀时可能会造成一定的危险，因此需要一种新型的手动低压开关。发明内容[0003]针对上述问题，本发明提供一种低压开关，
