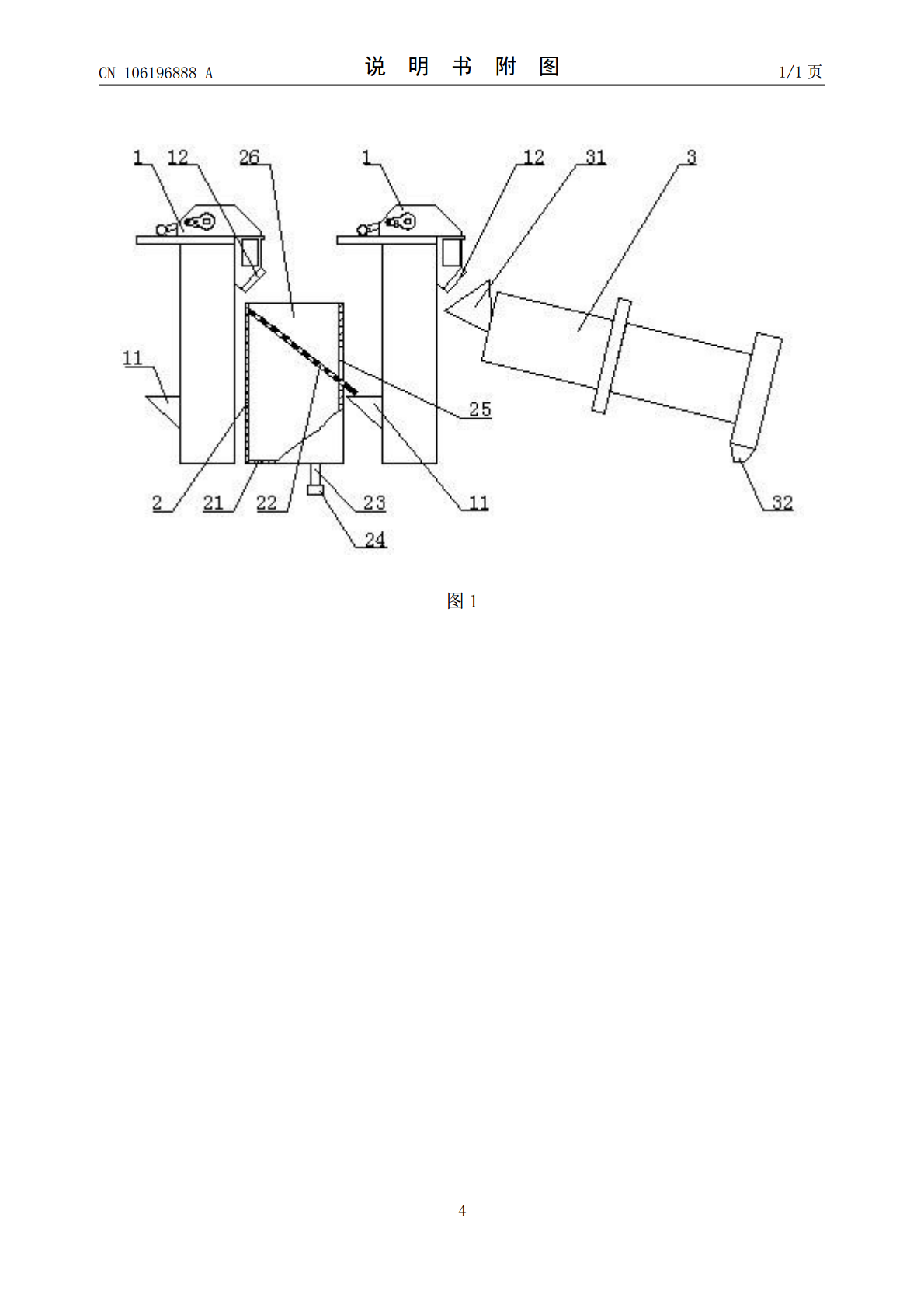

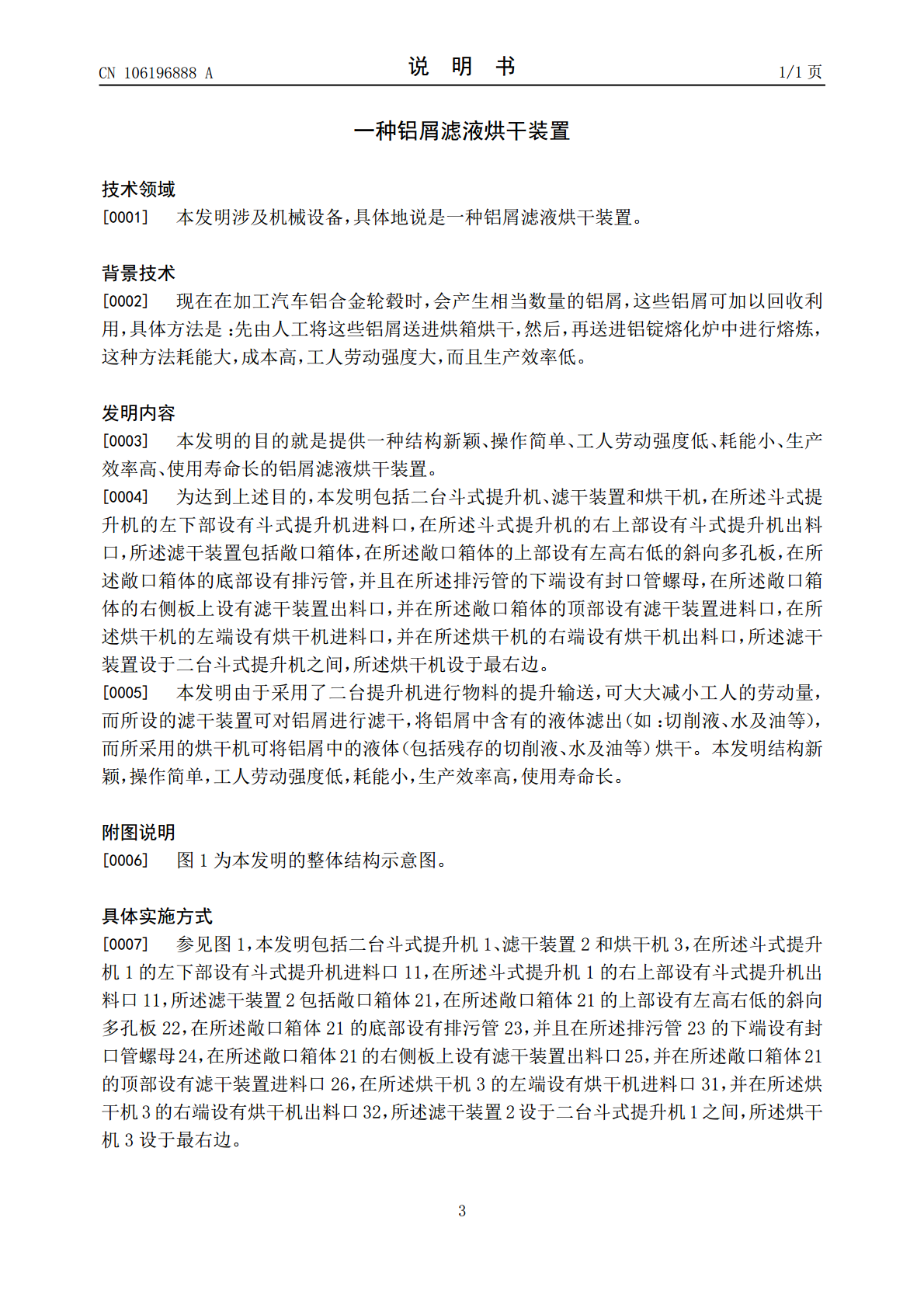

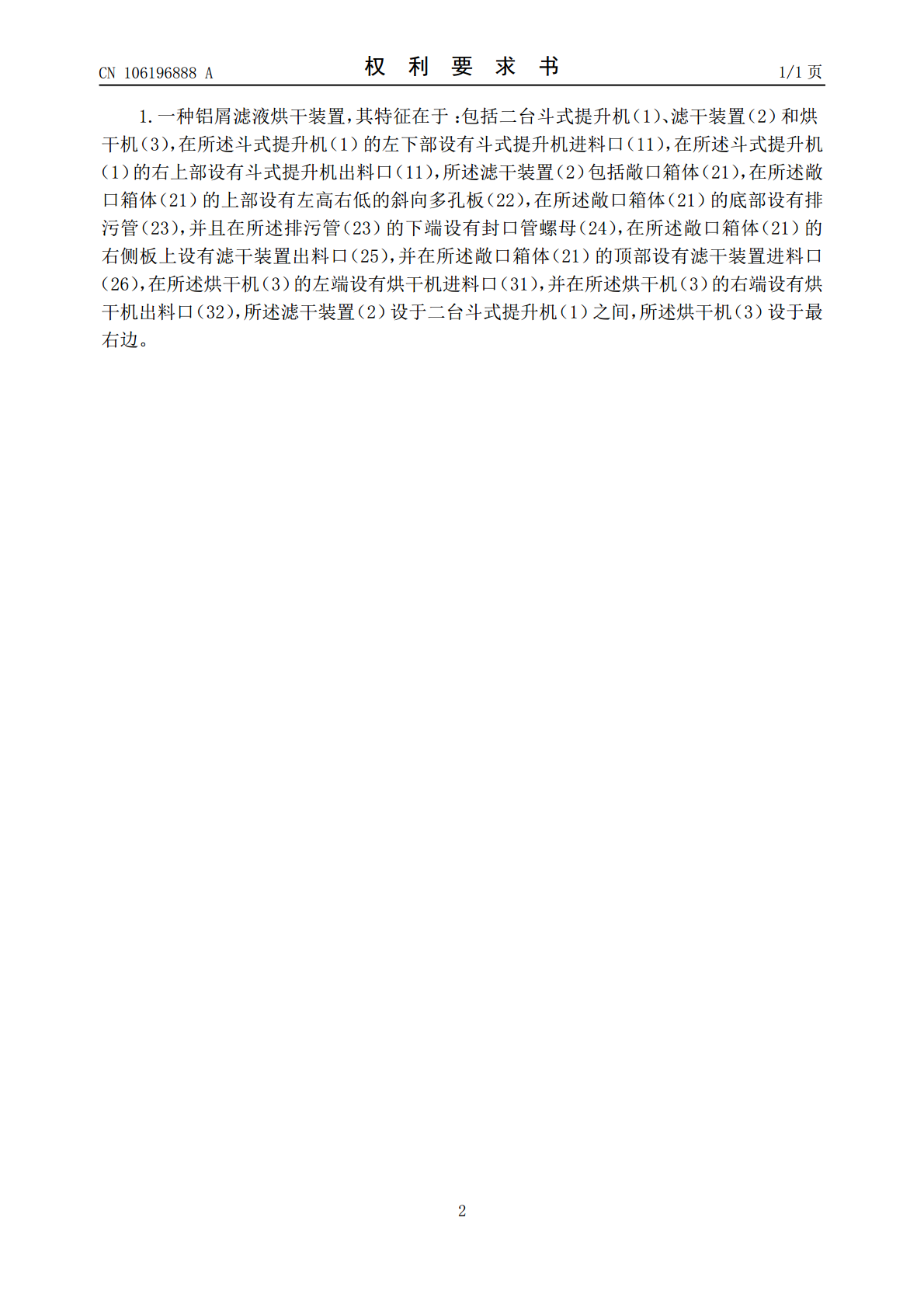

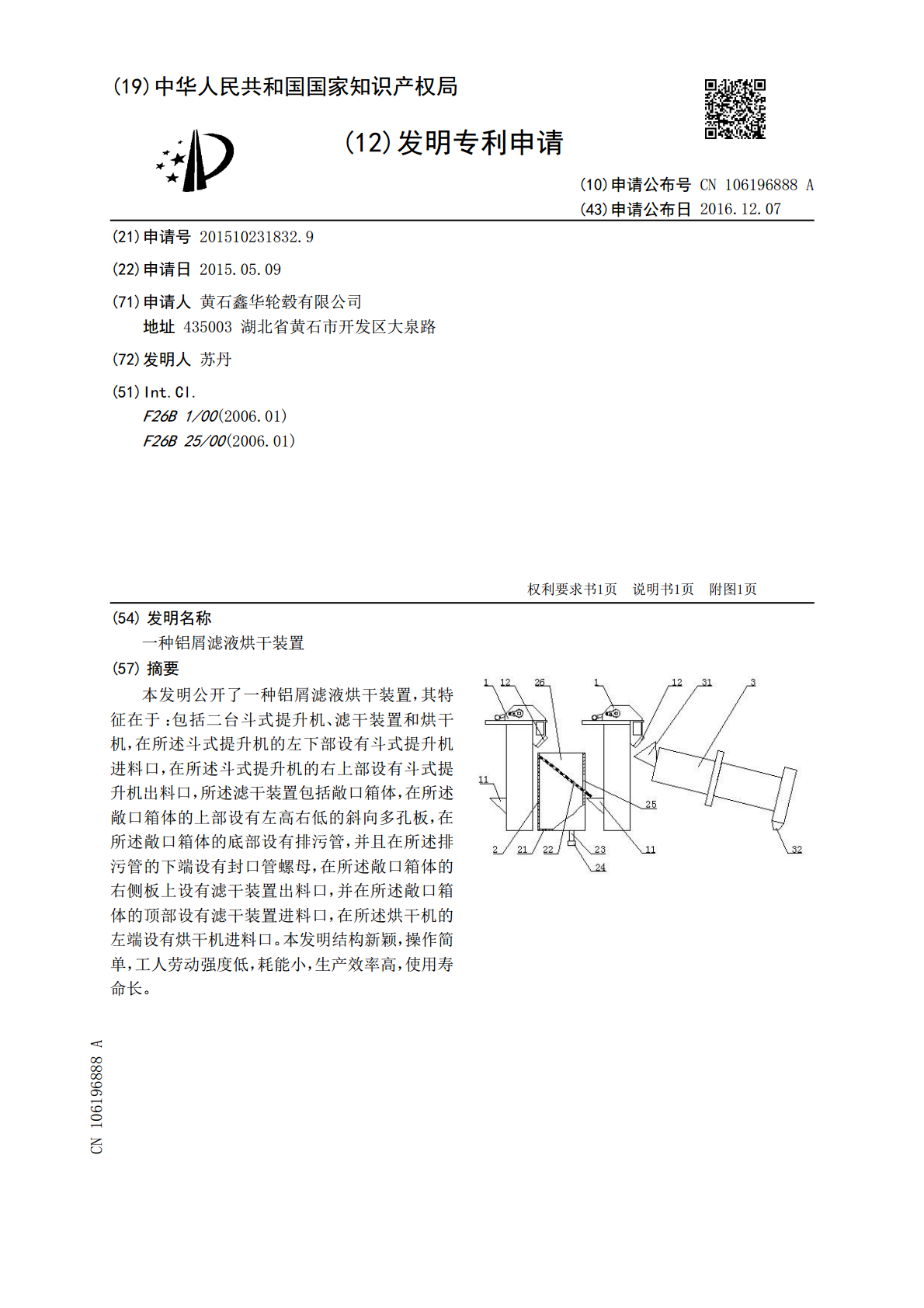

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106196888A(43)申请公布日2016.12.07(21)申请号201510231832.9(22)申请日2015.05.09(71)申请人黄石鑫华轮毂有限公司地址435003湖北省黄石市开发区大泉路(72)发明人苏丹(51)Int.Cl.F26B1/00(2006.01)F26B25/00(2006.01)权利要求书1页说明书1页附图1页(54)发明名称一种铝屑滤液烘干装置(57)摘要本发明公开了一种铝屑滤液烘干装置，其特征在于：包括二台斗式提升机、滤干装置和烘干机，在所述斗式提升机的左下部设有斗式提升机进料口，在所述斗式提升机的右上部设有斗式提升机出料口，所述滤干装置包括敞口箱体，在所述敞口箱体的上部设有左高右低的斜向多孔板，在所述敞口箱体的底部设有排污管，并且在所述排污管的下端设有封口管螺母，在所述敞口箱体的右侧板上设有滤干装置出料口，并在所述敞口箱体的顶部设有滤干装置进料口，在所述烘干机的左端设有烘干机进料口。本发明结构新颖，操作简单，工人劳动强度低，耗能小，生产效率高，使用寿命长。CN106196888ACN106196888A权利要求书1/1页1.一种铝屑滤液烘干装置，其特征在于：包括二台斗式提升机（1）、滤干装置（2）和烘干机（3），在所述斗式提升机（1）的左下部设有斗式提升机进料口（11），在所述斗式提升机（1）的右上部设有斗式提升机出料口（11），所述滤干装置（2）包括敞口箱体（21），在所述敞口箱体（21）的上部设有左高右低的斜向多孔板（22），在所述敞口箱体（21）的底部设有排污管（23），并且在所述排污管（23）的下端设有封口管螺母（24），在所述敞口箱体（21）的右侧板上设有滤干装置出料口（25），并在所述敞口箱体（21）的顶部设有滤干装置进料口（26），在所述烘干机（3）的左端设有烘干机进料口（31），并在所述烘干机（3）的右端设有烘干机出料口（32），所述滤干装置（2）设于二台斗式提升机（1）之间，所述烘干机（3）设于最右边。2CN106196888A说明书1/1页一种铝屑滤液烘干装置技术领域[0001]本发明涉及机械设备，具体地说是一种铝屑滤液烘干装置。背景技术[0002]现在在加工汽车铝合金轮毂时，会产生相当数量的铝屑，这些铝屑可加以回收利用，具体方法是：先由人工将这些铝屑送进烘箱烘干，然后，再送进铝锭熔化炉中进行熔炼，这种方法耗能大，成本高，工人劳动强度大，而且生产效率低。发明内容[0003]本发明的目的就是提供一种结构新颖、操作简单、工人劳动强度低、耗能小、生产效率高、使用寿命长的铝屑滤液烘干装置。[0004]为达到上述目的，本发明包括二台斗式提升机、滤干装置和烘干机，在所述斗式提升机的左下部设有斗式提升机进料口，在所述斗式提升机的右上部设有斗式提升机出料口，所述滤干装置包括敞口箱体，在所述敞口箱体的上部设有左高右低的斜向多孔板，在所述敞口箱体的底部设有排污管，并且在所述排污管的下端设有封口管螺母，在所述敞口箱体的右侧板上设有滤干装置出料口，并在所述敞口箱体的顶部设有滤干装置进料口，在所述烘干机的左端设有烘干机进料口，并在所述烘干机的右端设有烘干机出料口，所述滤干装置设于二台斗式提升机之间，所述烘干机设于最右边。[0005]本发明由于采用了二台提升机进行物料的提升输送，可大大减小工人的劳动量，而所设的滤干装置可对铝屑进行滤干，将铝屑中含有的液体滤出（如：切削液、水及油等），而所采用的烘干机可将铝屑中的液体（包括残存的切削液、水及油等）烘干。本发明结构新颖，操作简单，工人劳动强度低，耗能小，生产效率高，使用寿命长。附图说明[0006]图1为本发明的整体结构示意图。具体实施方式[0007]参见图1，本发明包括二台斗式提升机1、滤干装置2和烘干机3，在所述斗式提升机1的左下部设有斗式提升机进料口11，在所述斗式提升机1的右上部设有斗式提升机出料口11，所述滤干装置2包括敞口箱体21，在所述敞口箱体21的上部设有左高右低的斜向多孔板22，在所述敞口箱体21的底部设有排污管23，并且在所述排污管23的下端设有封口管螺母24，在所述敞口箱体21的右侧板上设有滤干装置出料口25，并在所述敞口箱体21的顶部设有滤干装置进料口26，在所述烘干机3的左端设有烘干机进料口31，并在所述烘干机3的右端设有烘干机出料口32，所述滤干装置2设于二台斗式提升机1之间，所述烘干机3设于最右边。3CN106196888A说明书附图1/1页图14
