弹簧加载的行星齿轮组件.pdf

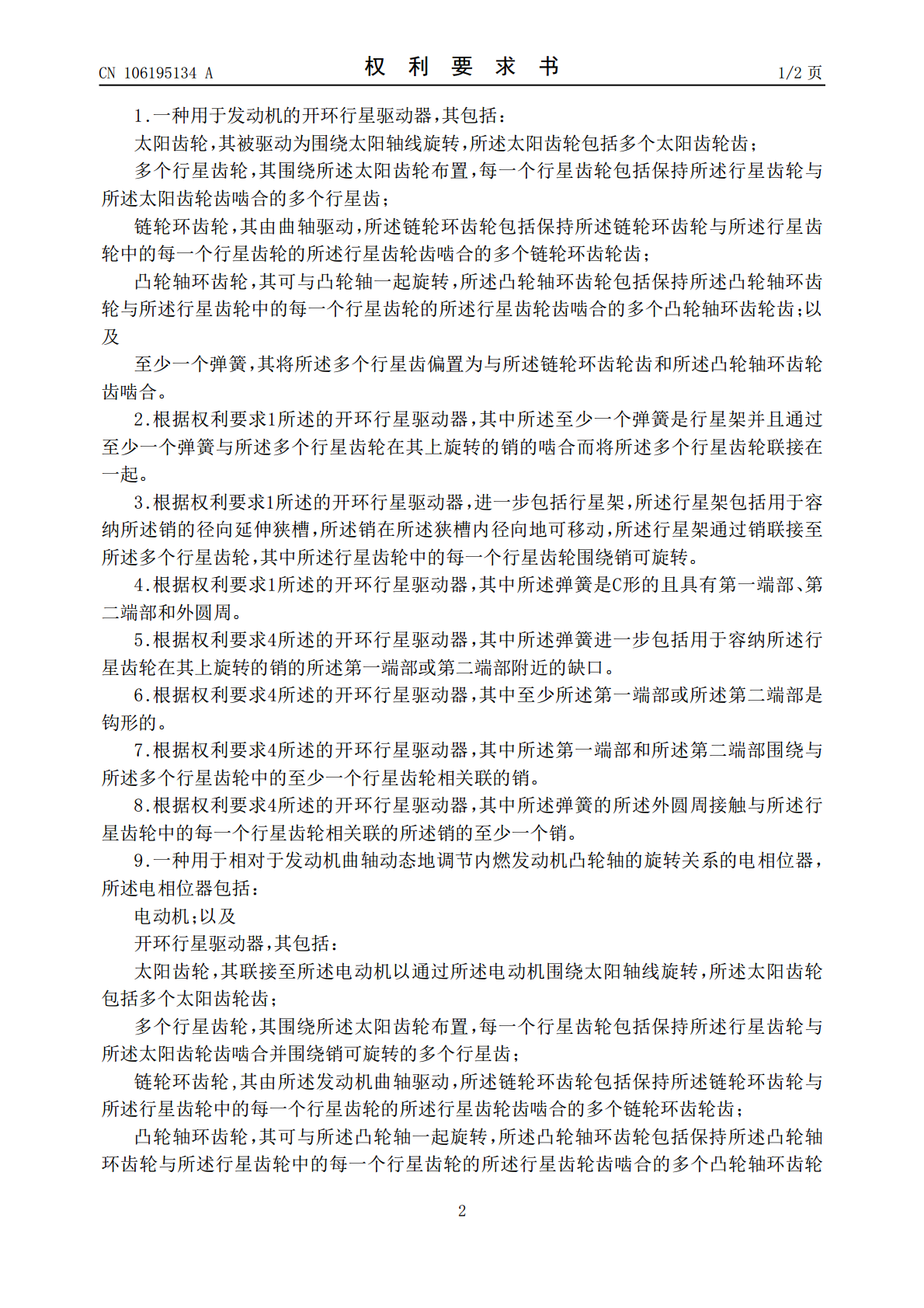

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106195134A(43)申请公布日2016.12.07(21)申请号201610326012.2(22)申请日2016.05.17(30)优先权数据62/1679702015.05.29US(71)申请人博格华纳公司地址美国密歇根州(72)发明人M·M·威格斯滕(74)专利代理机构北京泛华伟业知识产权代理有限公司11280代理人徐舒(51)Int.Cl.F16H1/32(2006.01)F16H57/08(2006.01)F16H57/12(2006.01)F01L1/344(2006.01)权利要求书2页说明书6页附图10页(54)发明名称弹簧加载的行星齿轮组件(57)摘要一种开环行星齿轮驱动器，其用于发动机或与电相位器一起使用。开环行星齿轮驱动器包括太阳齿轮、多个行星齿轮、链轮环齿轮、凸轮轴环齿轮和至少一个弹簧。太阳齿轮具有齿并且被驱动为围绕太阳轴线旋转。多个行星齿轮围绕太阳齿轮布置，其中每一个行星齿轮由保持行星齿轮与太阳齿轮齿啮合的多个行星齿组成。链轮环齿轮具有齿并且由曲轴驱动。凸轮轴环齿轮具有齿并且可与凸轮轴一起旋转。链轮和凸轮轴环齿轮的齿保持环齿轮与行星齿轮中的每一个行星齿轮啮合。弹簧将行星齿轮齿偏置为与链轮和凸轮轴环齿轮齿啮合。CN106195134ACN106195134A权利要求书1/2页1.一种用于发动机的开环行星驱动器，其包括：太阳齿轮，其被驱动为围绕太阳轴线旋转，所述太阳齿轮包括多个太阳齿轮齿；多个行星齿轮，其围绕所述太阳齿轮布置，每一个行星齿轮包括保持所述行星齿轮与所述太阳齿轮齿啮合的多个行星齿；链轮环齿轮，其由曲轴驱动，所述链轮环齿轮包括保持所述链轮环齿轮与所述行星齿轮中的每一个行星齿轮的所述行星齿轮齿啮合的多个链轮环齿轮齿；凸轮轴环齿轮，其可与凸轮轴一起旋转，所述凸轮轴环齿轮包括保持所述凸轮轴环齿轮与所述行星齿轮中的每一个行星齿轮的所述行星齿轮齿啮合的多个凸轮轴环齿轮齿；以及至少一个弹簧，其将所述多个行星齿偏置为与所述链轮环齿轮齿和所述凸轮轴环齿轮齿啮合。2.根据权利要求1所述的开环行星驱动器，其中所述至少一个弹簧是行星架并且通过至少一个弹簧与所述多个行星齿轮在其上旋转的销的啮合而将所述多个行星齿轮联接在一起。3.根据权利要求1所述的开环行星驱动器，进一步包括行星架，所述行星架包括用于容纳所述销的径向延伸狭槽，所述销在所述狭槽内径向地可移动，所述行星架通过销联接至所述多个行星齿轮，其中所述行星齿轮中的每一个行星齿轮围绕销可旋转。4.根据权利要求1所述的开环行星驱动器，其中所述弹簧是C形的且具有第一端部、第二端部和外圆周。5.根据权利要求4所述的开环行星驱动器，其中所述弹簧进一步包括用于容纳所述行星齿轮在其上旋转的销的所述第一端部或第二端部附近的缺口。6.根据权利要求4所述的开环行星驱动器，其中至少所述第一端部或所述第二端部是钩形的。7.根据权利要求4所述的开环行星驱动器，其中所述第一端部和所述第二端部围绕与所述多个行星齿轮中的至少一个行星齿轮相关联的销。8.根据权利要求4所述的开环行星驱动器，其中所述弹簧的所述外圆周接触与所述行星齿轮中的每一个行星齿轮相关联的所述销的至少一个销。9.一种用于相对于发动机曲轴动态地调节内燃发动机凸轮轴的旋转关系的电相位器，所述电相位器包括：电动机；以及开环行星驱动器，其包括：太阳齿轮，其联接至所述电动机以通过所述电动机围绕太阳轴线旋转，所述太阳齿轮包括多个太阳齿轮齿；多个行星齿轮，其围绕所述太阳齿轮布置，每一个行星齿轮包括保持所述行星齿轮与所述太阳齿轮齿啮合并围绕销可旋转的多个行星齿；链轮环齿轮,其由所述发动机曲轴驱动，所述链轮环齿轮包括保持所述链轮环齿轮与所述行星齿轮中的每一个行星齿轮的所述行星齿轮齿啮合的多个链轮环齿轮齿；凸轮轴环齿轮，其可与所述凸轮轴一起旋转，所述凸轮轴环齿轮包括保持所述凸轮轴环齿轮与所述行星齿轮中的每一个行星齿轮的所述行星齿轮齿啮合的多个凸轮轴环齿轮2CN106195134A权利要求书2/2页齿；行星架，其可与所述多个行星齿轮一起旋转且通过销联接至所述行星齿轮；以及至少一个弹簧，其将所述多个行星齿偏置为与所述链轮环齿轮齿和所述凸轮轴环齿轮齿啮合。10.根据权利要求9所述的电相位器，其中所述弹簧是所述行星架并且通过所述至少一个弹簧与所述多个行星齿轮在其上旋转的销的啮合而将所述多个行星齿轮联接在一起。11.根据权利要求9所述的电相位器，其中所述行星架进一步包括用于容纳所述销的径向延伸狭槽，所述销在所述狭槽内径向地可移动，所述行星架通过销联接至所述多个行星齿轮，其中所述行星齿轮中的每一个围绕销可旋转。12.根据权利要求11所述的电相位器，其中所述至少一个弹簧在所述行星架
