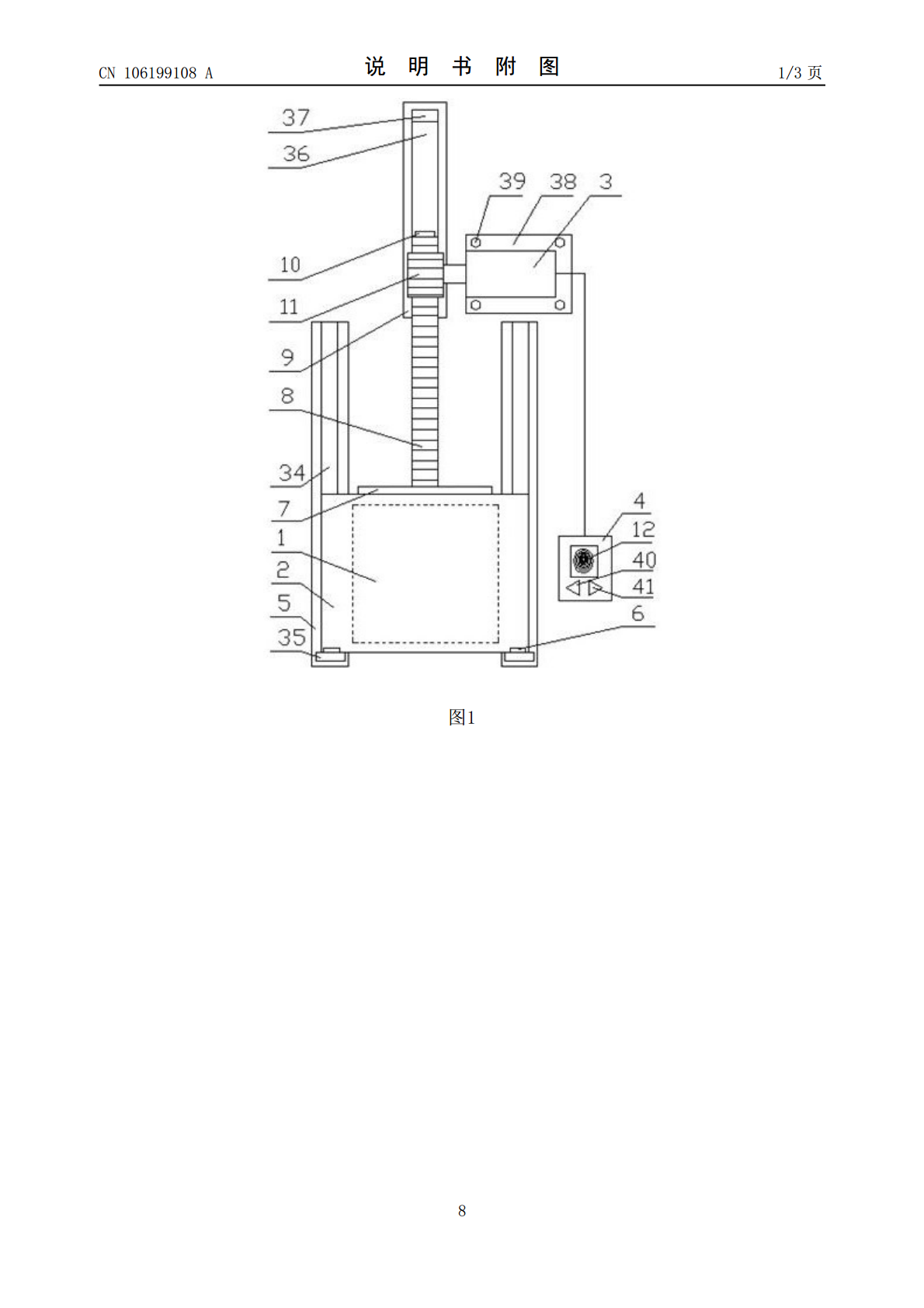

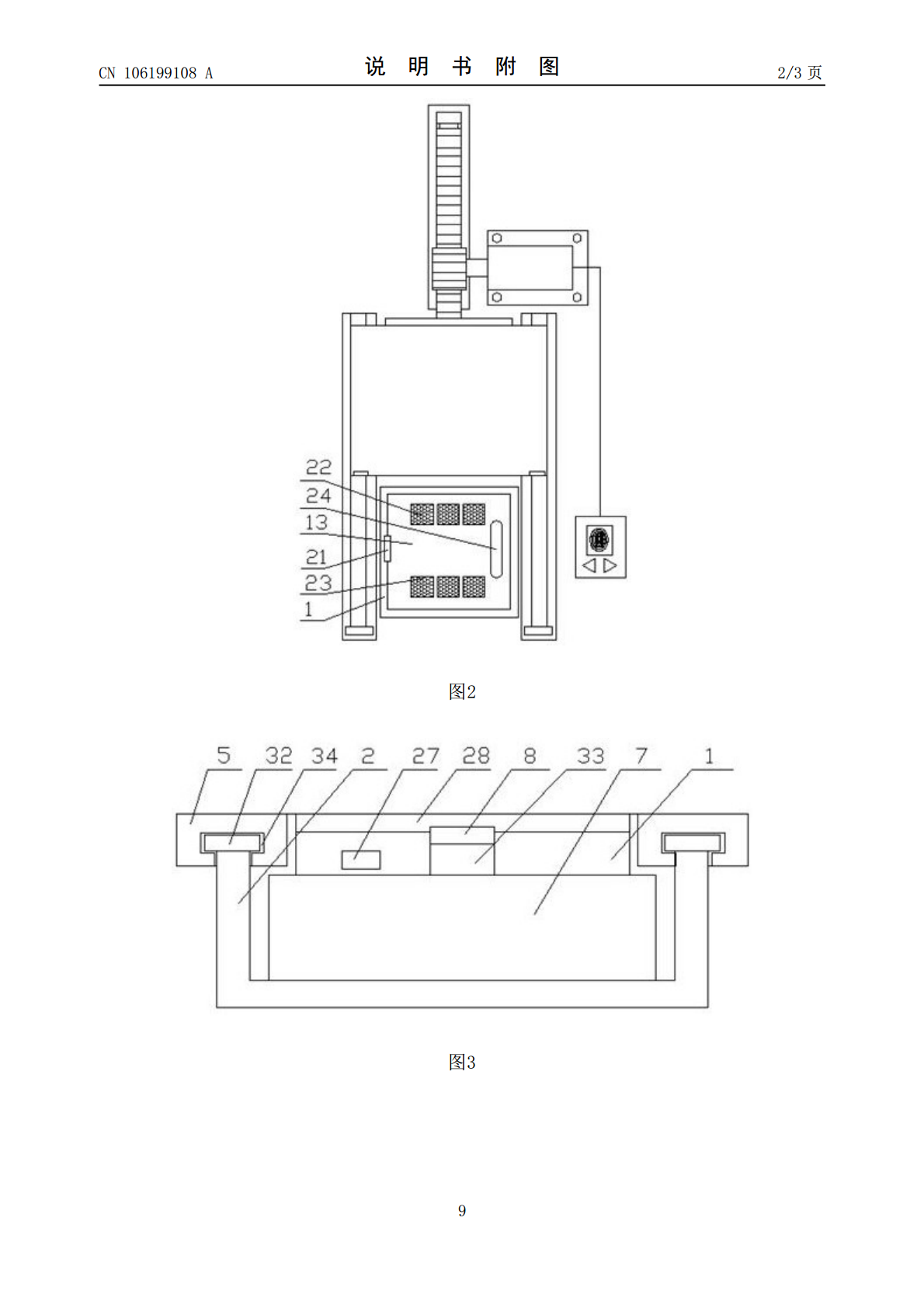

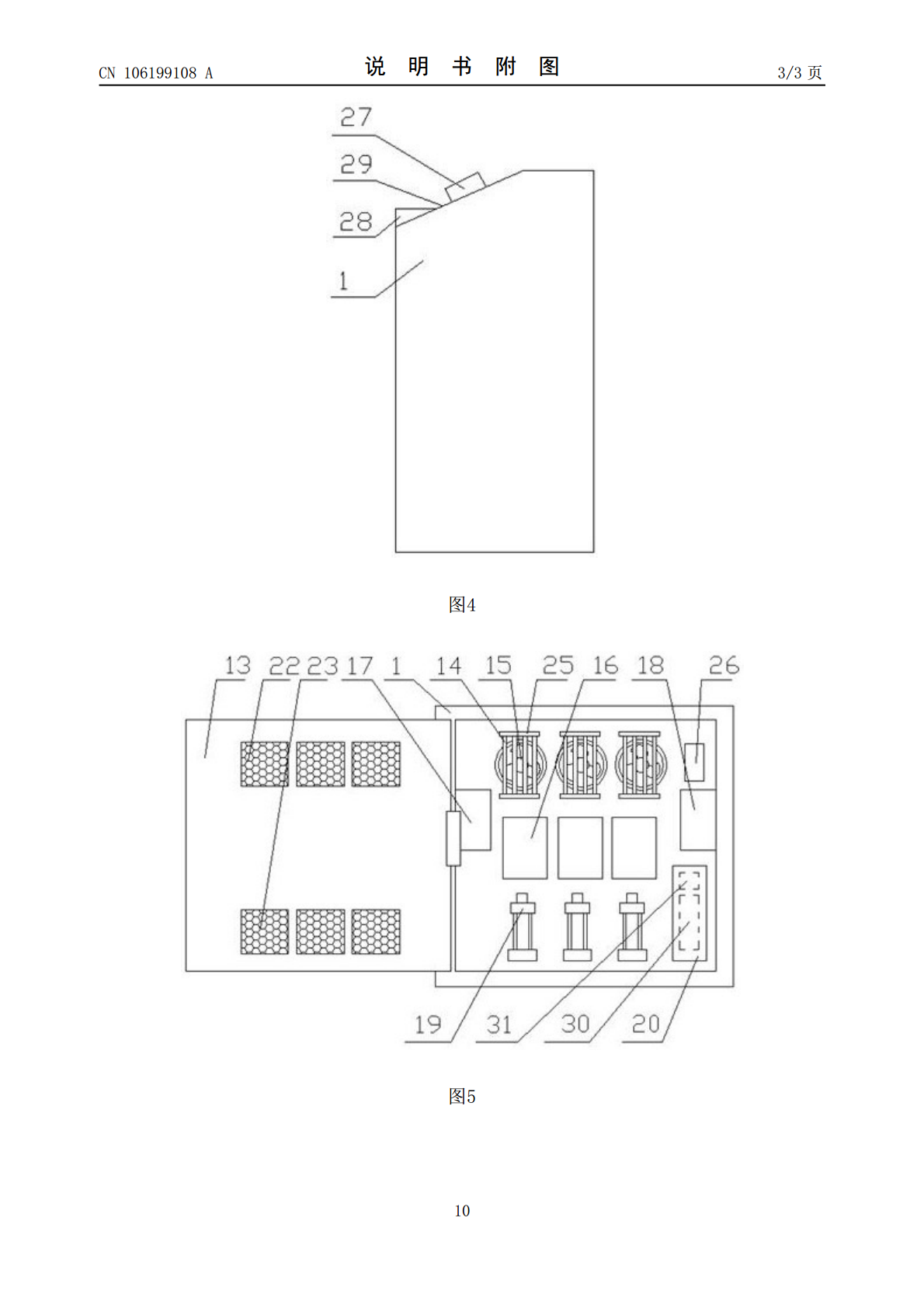

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106199108A(43)申请公布日2016.12.07(21)申请号201610733453.4(51)Int.Cl.(22)申请日2016.08.27G01R11/04(2006.01)G01R11/24(2006.01)(71)申请人国网山东省电力公司招远市供电公司地址265400山东省烟台市招远市金城路169号(72)发明人刘希荣吴成安刘宾郭文进王学锋董慧李锋王妮妮王晓霞华海娣刘韶锋秦德展薛金训李长峰段艳芹杜志俭张绍朋华烨(74)专利代理机构烟台双联专利事务所(普通合伙)37225代理人牟晓丹权利要求书2页说明书4页附图3页(54)发明名称一种电力计量装置(57)摘要本发明公开了一种电力计量装置，包括电力计量箱，保护壳，减速电机，升降控制器，所述电力计量箱两侧对应位置上设置有保护壳滑道，所述保护壳与所述保护壳滑道滑动配合，所述保护壳上设置有齿条，所述齿条与设置在所述电力计量箱上部的齿条滑道滑动配合，所述齿条与设置在所述减速电机上的主动齿轮啮合，所述电力计量箱内部设置有一组半导体制冷片、一组进风风扇、一组电能表、一个进线端、一个出线端、一组电闸以及散热烘干控制器。该电力计量装置中保护壳与电力计量箱升降配合的方式使得电力计量箱能够得到良好的保护，整个装置可以设置在室外，具有防雨功能，同时可以防潮，还具有高温散热的功能，适用范围广，使用寿命长。CN106199108ACN106199108A权利要求书1/2页1.一种电力计量装置，包括电力计量箱（1），保护壳（2），减速电机（3），升降控制器（4），其特征在于：所述电力计量箱（1）两侧对应位置上设置有保护壳滑道（5），所述保护壳（2）与所述保护壳滑道（5）滑动配合，所述保护壳（2）下部和上部分别设置有下行限位开关（6）和挡板（7），所述挡板（7）上设置有齿条（8），所述齿条（8）与设置在所述电力计量箱（1）上部对应位置上的齿条滑道（9）滑动配合，所述齿条滑道（9）上部设置有上行限位开关（10），所述齿条（8）与设置在所述减速电机（3）上的主动齿轮（11）啮合，所述升降控制器（4）上设置有指纹识别器（12），所述电力计量箱（1）设置有箱门（13），所述电力计量箱（1）内部上部位置设置有一组半导体制冷片（14）和一组进风风扇（15），所述电力计量箱（1）内部中部位置设置有一组电能表（16）、进线端（17）以及出线端（18），所述电力计量箱（1）内部下部位置设置有一组电闸（19）以及散热烘干控制器（20）。2.根据权利要求1所述的一种电力计量装置，其特征在于：所述电力计量箱（1）通过合页（21）与所述箱门（13）铰接，所述箱门（13）的上部和下部分别设置有进风防尘网（22）和出风防尘网（23），所述箱门（13）一侧还设置有拉手（24）。3.根据权利要求1所述的一种电力计量装置，其特征在于：所述电力计量箱（1）内部上部位置上设置有一组制冷架（25），所述半导体制冷片（14）设置在所述制冷架（25）上，所述电力计量箱（1）上部一侧位置设置有温度传感器（26），所述温度传感器（26）与所述散热烘干控制器（20）电连接。4.根据权利要求3所述的一种电力计量装置，其特征在于：所述电力计量箱（1）外部上部设置有水浸传感器（27）和加热棒（28），所述水浸传感器（27）和所述加热棒（28）均设置在所述电力计量箱（1）上部的斜坡（29）上，所述水浸传感器（27）和所述加热棒（28）均与所述散热烘干控制器（20）电连接。5.根据权利要求4所述的一种电力计量装置，其特征在于：所述散热烘干控制器（20）内部设置有处理器（30）和时间继电器（31），所述处理器（30）与所述时间继电器（31）以及所述温度传感器（26）和所述水浸传感器（27）均电连接，所述半导体制冷片（14）、所述进风风扇（15）、所述加热棒（28）也均与所述处理器（30）电连接。6.根据权利要求1所述的一种电力计量装置，其特征在于：所述保护壳（2）两侧均设置有滑轨（32），所述挡板（7）上设置有齿条架（33），所述齿条（8）与所述齿条架（33）连接，所述滑轨（32）与所述保护壳滑道（5）上开设的保护壳滑槽（34）滑动配合，所述保护壳滑槽（34）下部设置有下行限位台阶（35），所述下行限位台阶（35）与所述下行限位开关（6）适配。7.根据权利要求1所述的一种电力计量装置，其特征在于：所述齿条滑道（9）上开设有齿条滑槽（36），所述齿条（8）与所述齿条滑槽（36）滑动配合，所述齿条滑槽（36）的上端设置有上行限位台阶（37），所述上行限位台阶（37）与所述上行限位开关（10）适配。8.根据权利要求1所述的一种电力计量装置，其特征在于：所述减速电机（3）设置有电机座
