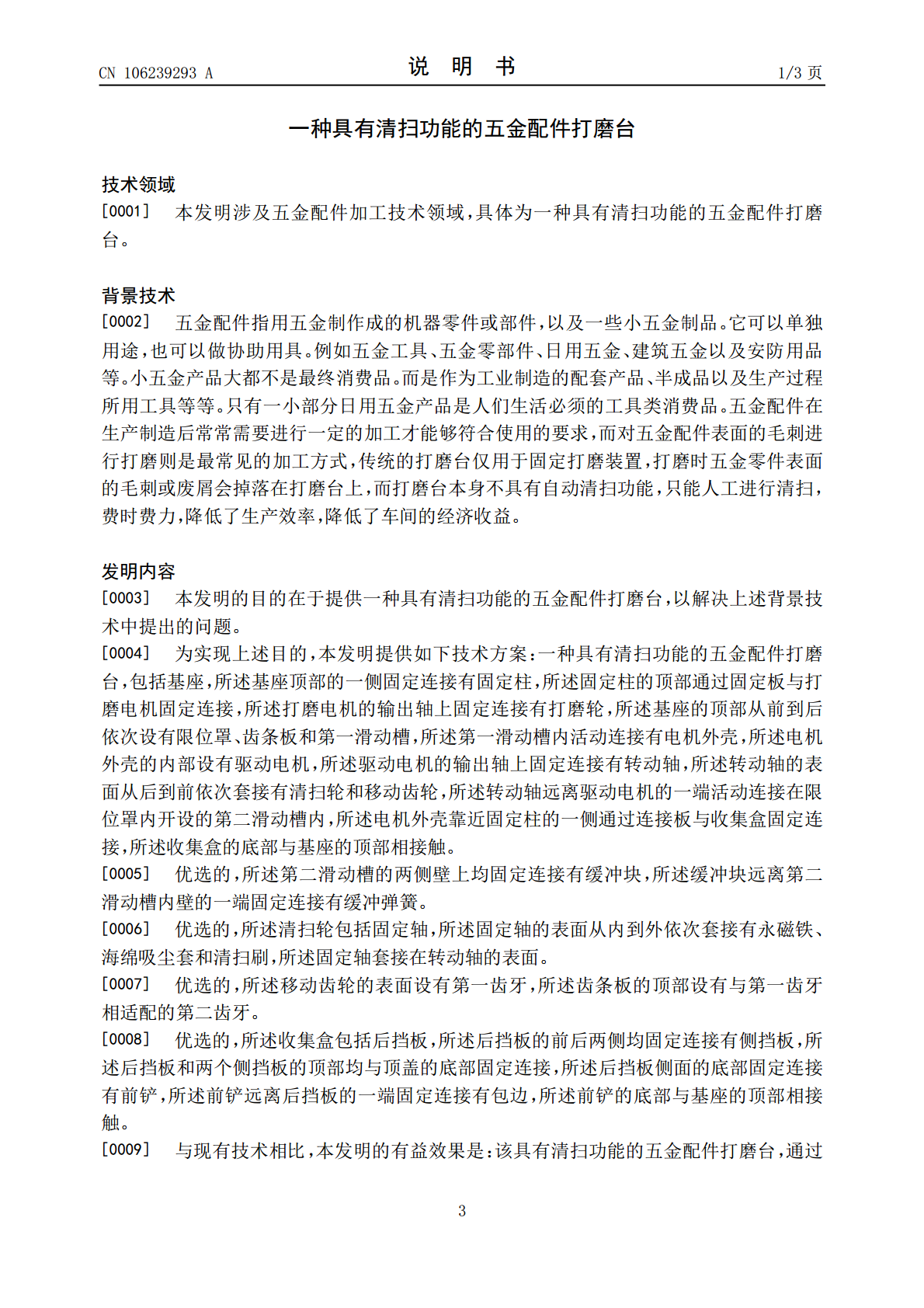

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106239293A(43)申请公布日2016.12.21(21)申请号201610635803.3(22)申请日2016.08.05(71)申请人无锡市天龙装饰材料有限公司地址214000江苏省无锡市惠山区玉祁镇五牧村(72)发明人冯才南(74)专利代理机构苏州广正知识产权代理有限公司32234代理人张利强(51)Int.Cl.B24B7/07(2006.01)B24B41/00(2006.01)B24B55/12(2006.01)B24B55/06(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种具有清扫功能的五金配件打磨台(57)摘要本发明公开了一种具有清扫功能的五金配件打磨台，包括基座，所述基座顶部的一侧固定连接有固定柱，所述固定柱的顶部通过固定板与打磨电机固定连接，所述打磨电机的输出轴上固定连接有打磨轮，所述基座的顶部从前到后依次设有限位罩、齿条板和第一滑动槽，所述第一滑动槽内活动连接有电机外壳，所述电机外壳的内部设有驱动电机，所述驱动电机的输出轴上固定连接有转动轴。该具有清扫功能的五金配件打磨台，通过移动齿轮在齿条板上转动从而实现了移动的效果，通过驱动电机带动清扫轮实现了清扫的效果，进而达到了对基座顶部自动清扫的效果，无需人工清扫，省时省力，提高了生产效率，提高了经济收益，适用性强。CN106239293ACN106239293A权利要求书1/1页1.一种具有清扫功能的五金配件打磨台，包括基座（1），所述基座（1）顶部的一侧固定连接有固定柱（2），所述固定柱（2）的顶部通过固定板（3）与打磨电机（4）固定连接，所述打磨电机（4）的输出轴上固定连接有打磨轮（5），其特征在于：所述基座（1）的顶部从前到后依次设有限位罩（6）、齿条板（7）和第一滑动槽（8），所述第一滑动槽（8）内活动连接有电机外壳（9），所述电机外壳（9）的内部设有驱动电机（10），所述驱动电机（10）的输出轴上固定连接有转动轴（11），所述转动轴（11）的表面从后到前依次套接有清扫轮（12）和移动齿轮（13），所述转动轴（11）远离驱动电机（10）的一端活动连接在限位罩（6）内开设的第二滑动槽（14）内，所述电机外壳（9）靠近固定柱（2）的一侧通过连接板与收集盒（15）固定连接，所述收集盒（15）的底部与基座（1）的顶部相接触。2.根据权利要求1所述的一种具有清扫功能的五金配件打磨台，其特征在于：所述第二滑动槽（14）的两侧壁上均固定连接有缓冲块（16），所述缓冲块（16）远离第二滑动槽（14）内壁的一端固定连接有缓冲弹簧（17）。3.根据权利要求1所述的一种具有清扫功能的五金配件打磨台，其特征在于：所述清扫轮（12）包括固定轴（121），所述固定轴（121）的表面从内到外依次套接有永磁铁（122）、海绵吸尘套（123）和清扫刷（124），所述固定轴（121）套接在转动轴（11）的表面。4.根据权利要求1所述的一种具有清扫功能的五金配件打磨台，其特征在于：所述移动齿轮（13）的表面设有第一齿牙，所述齿条板（7）的顶部设有与第一齿牙相适配的第二齿牙。5.根据权利要求1所述的一种具有清扫功能的五金配件打磨台，其特征在于：所述收集盒（15）包括后挡板（151），所述后挡板（151）的前后两侧均固定连接有侧挡板（152），所述后挡板（151）和两个侧挡板（152）的顶部均与顶盖（153）的底部固定连接，所述后挡板（151）侧面的底部固定连接有前铲（154），所述前铲（154）远离后挡板（151）的一端固定连接有包边（155），所述前铲（154）的底部与基座（1）的顶部相接触。2CN106239293A说明书1/3页一种具有清扫功能的五金配件打磨台技术领域[0001]本发明涉及五金配件加工技术领域，具体为一种具有清扫功能的五金配件打磨台。背景技术[0002]五金配件指用五金制作成的机器零件或部件，以及一些小五金制品。它可以单独用途，也可以做协助用具。例如五金工具、五金零部件、日用五金、建筑五金以及安防用品等。小五金产品大都不是最终消费品。而是作为工业制造的配套产品、半成品以及生产过程所用工具等等。只有一小部分日用五金产品是人们生活必须的工具类消费品。五金配件在生产制造后常常需要进行一定的加工才能够符合使用的要求，而对五金配件表面的毛刺进行打磨则是最常见的加工方式，传统的打磨台仅用于固定打磨装置，打磨时五金零件表面的毛刺或废屑会掉落在打磨台上，而打磨台本身不具有自动清扫功能，只能人工进行清扫，费时费力，降低了生产效率，降低了车间的经济收益。发明内容[0003]本发明的目的在于提供一种具有清扫功能的五金配件打磨台，以解决上述背景技术中提出的问题。[0004]为实现上述
