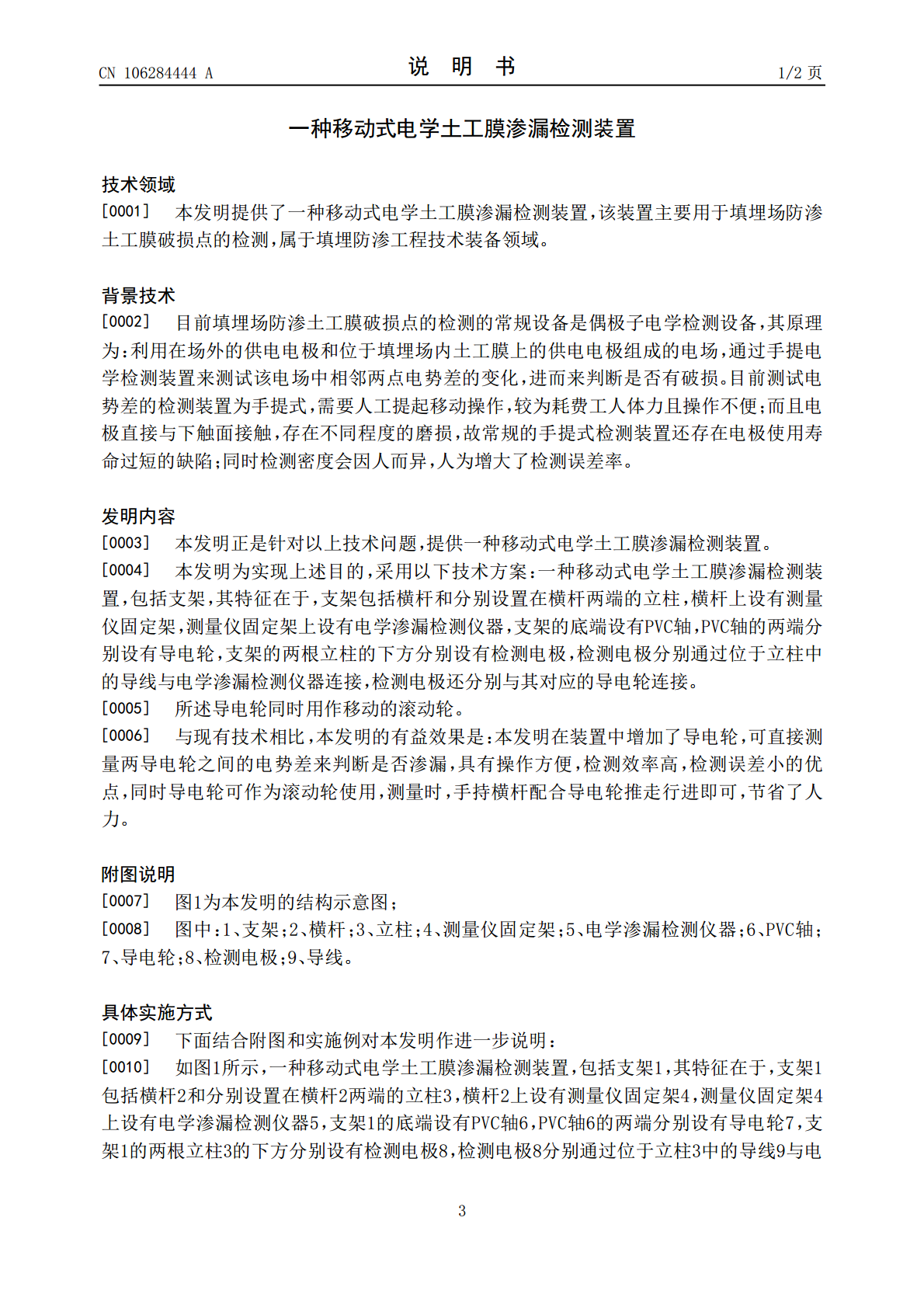

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106284444A(43)申请公布日2017.01.04(21)申请号201610814499.9(22)申请日2016.09.09(71)申请人天津建昌环保股份有限公司地址300457天津市滨海新区开发区洞庭路122号2段H3828室(72)发明人薛剑凡张志军魏新庆张蕾夏季时宇柳贝贝张园园独学晶屈振宇董玉旭(74)专利代理机构天津市新天方有限责任专利代理事务所12104代理人张强(51)Int.Cl.E02D33/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种移动式电学土工膜渗漏检测装置(57)摘要本发明提供一种移动式电学土工膜渗漏检测装置，包括支架，其特征在于，支架包括横杆和分别设置在横杆两端的立柱，横杆上设有测量仪固定架，测量仪固定架上设有电学渗漏检测仪器，支架的底端设有PVC轴，PVC轴的两端分别设有导电轮，支架的两根立柱的下方分别设有检测电极，检测电极分别通过位于立柱中的导线与电学渗漏检测仪器连接，检测电极还分别与其对应的导电轮连接。本发明在装置中增加了导电轮，可直接测量两导电轮之间的电势差来判断是否渗漏，具有操作方便，检测效率高，检测误差小的优点，同时导电轮可作为滚动轮使用，测量时，手持横杆配合导电轮推走行进即可，节省了人力。CN106284444ACN106284444A权利要求书1/1页1.一种移动式电学土工膜渗漏检测装置，包括支架(1)，其特征在于，支架(1)包括横杆(2)和分别设置在横杆(2)两端的立柱(3)，横杆(2)上设有测量仪固定架(4)，测量仪固定架(4)上设有电学渗漏检测仪器(5)，支架(1)的底端设有PVC轴(6)，PVC轴(6)的两端分别设有导电轮(7)，支架(1)的两根立柱(3)的下方分别设有检测电极(8)，检测电极(8)分别通过位于立柱(3)中的导线(9)与电学渗漏检测仪器(5)连接，检测电极(8)还分别与其对应的导电轮(7)连接。2.根据权利要求1所述的一种移动式电学土工膜渗漏检测装置，其特征在于，所述导电轮(7)同时用作移动的滚动轮。2CN106284444A说明书1/2页一种移动式电学土工膜渗漏检测装置技术领域[0001]本发明提供了一种移动式电学土工膜渗漏检测装置，该装置主要用于填埋场防渗土工膜破损点的检测，属于填埋防渗工程技术装备领域。背景技术[0002]目前填埋场防渗土工膜破损点的检测的常规设备是偶极子电学检测设备，其原理为：利用在场外的供电电极和位于填埋场内土工膜上的供电电极组成的电场，通过手提电学检测装置来测试该电场中相邻两点电势差的变化，进而来判断是否有破损。目前测试电势差的检测装置为手提式，需要人工提起移动操作，较为耗费工人体力且操作不便；而且电极直接与下触面接触，存在不同程度的磨损，故常规的手提式检测装置还存在电极使用寿命过短的缺陷；同时检测密度会因人而异，人为增大了检测误差率。发明内容[0003]本发明正是针对以上技术问题，提供一种移动式电学土工膜渗漏检测装置。[0004]本发明为实现上述目的，采用以下技术方案：一种移动式电学土工膜渗漏检测装置，包括支架，其特征在于，支架包括横杆和分别设置在横杆两端的立柱，横杆上设有测量仪固定架，测量仪固定架上设有电学渗漏检测仪器，支架的底端设有PVC轴，PVC轴的两端分别设有导电轮，支架的两根立柱的下方分别设有检测电极，检测电极分别通过位于立柱中的导线与电学渗漏检测仪器连接，检测电极还分别与其对应的导电轮连接。[0005]所述导电轮同时用作移动的滚动轮。[0006]与现有技术相比，本发明的有益效果是：本发明在装置中增加了导电轮，可直接测量两导电轮之间的电势差来判断是否渗漏，具有操作方便，检测效率高，检测误差小的优点，同时导电轮可作为滚动轮使用，测量时，手持横杆配合导电轮推走行进即可，节省了人力。附图说明[0007]图1为本发明的结构示意图；[0008]图中：1、支架；2、横杆；3、立柱；4、测量仪固定架；5、电学渗漏检测仪器；6、PVC轴；7、导电轮；8、检测电极；9、导线。具体实施方式[0009]下面结合附图和实施例对本发明作进一步说明：[0010]如图1所示，一种移动式电学土工膜渗漏检测装置，包括支架1，其特征在于，支架1包括横杆2和分别设置在横杆2两端的立柱3，横杆2上设有测量仪固定架4，测量仪固定架4上设有电学渗漏检测仪器5，支架1的底端设有PVC轴6，PVC轴6的两端分别设有导电轮7，支架1的两根立柱3的下方分别设有检测电极8，检测电极8分别通过位于立柱3中的导线9与电3CN106284444A说明书2/2页学渗漏检测仪器5连接，检测电极8还分别与其对应的导电轮7连接。[0011]所述导电轮7同时用作移动的滚动轮。
