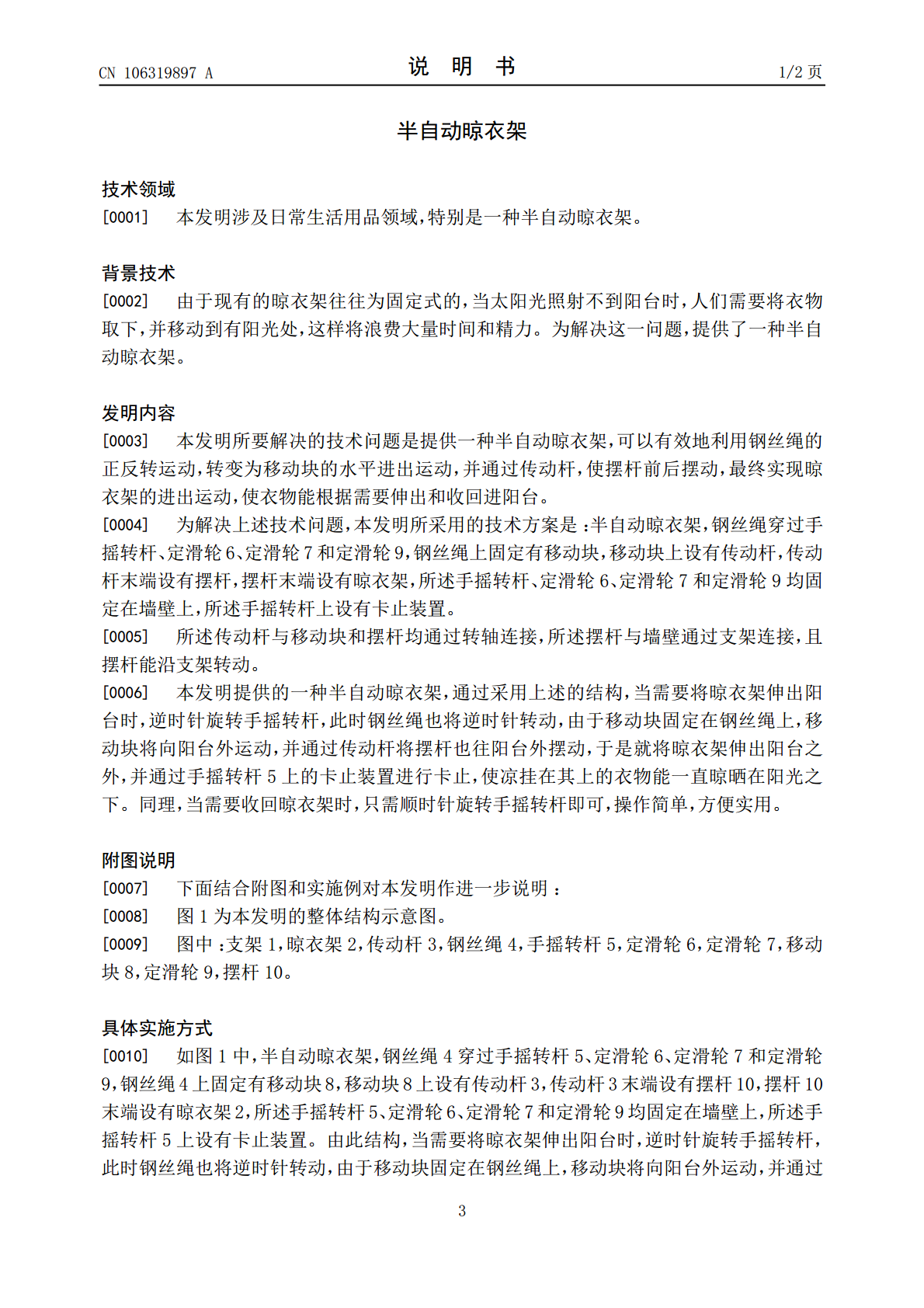

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106319897A(43)申请公布日2017.01.11(21)申请号201510413980.2(22)申请日2015.07.10(71)申请人谢春艳地址443000湖北省宜昌市猇亭区猇亭大道203号第十八中学(72)发明人谢春艳(51)Int.Cl.D06F57/12(2006.01)权利要求书1页说明书2页附图1页(54)发明名称半自动晾衣架(57)摘要半自动晾衣架，钢丝绳穿过手摇转杆和多个定滑轮，钢丝绳上固定有移动块，移动块上设有传动杆，传动杆末端设有摆杆，摆杆末端设有晾衣架，所述手摇转杆和定滑轮均固定在墙壁上，所述手摇转杆上设有卡止装置。本发明提供的一种半自动晾衣架，通过采用上述的结构，可以有效地利用钢丝绳的正反转运动，转变为移动块的水平进出运动，并通过传动杆，使摆杆前后摆动，最终实现晾衣架的进出运动，使衣物能根据需要伸出和收回进阳台。CN106319897ACN106319897A权利要求书1/1页1.半自动晾衣架，其特征是：钢丝绳(4)穿过手摇转杆(5)、定滑轮(6)、定滑轮(7)和定滑轮(9)，钢丝绳(4)上固定有移动块(8)，移动块(8)上设有传动杆(3)，传动杆(3)末端设有摆杆(10)，摆杆(10)末端设有晾衣架(2)，所述手摇转杆(5)、定滑轮(6)、定滑轮(7)和定滑轮(9)均固定在墙壁上，所述手摇转杆(5)上设有卡止装置。2.根据权利要求1所述的半自动晾衣架，其特征是：所述传动杆(3)与移动块(8)和摆杆(10)均通过转轴连接，所述摆杆(10)与墙壁通过支架(1)连接，且摆杆(10)能沿支架(1)转动。2CN106319897A说明书1/2页半自动晾衣架技术领域[0001]本发明涉及日常生活用品领域，特别是一种半自动晾衣架。背景技术[0002]由于现有的晾衣架往往为固定式的，当太阳光照射不到阳台时，人们需要将衣物取下，并移动到有阳光处，这样将浪费大量时间和精力。为解决这一问题，提供了一种半自动晾衣架。发明内容[0003]本发明所要解决的技术问题是提供一种半自动晾衣架，可以有效地利用钢丝绳的正反转运动，转变为移动块的水平进出运动，并通过传动杆，使摆杆前后摆动，最终实现晾衣架的进出运动，使衣物能根据需要伸出和收回进阳台。[0004]为解决上述技术问题，本发明所采用的技术方案是：半自动晾衣架，钢丝绳穿过手摇转杆、定滑轮6、定滑轮7和定滑轮9，钢丝绳上固定有移动块，移动块上设有传动杆，传动杆末端设有摆杆，摆杆末端设有晾衣架，所述手摇转杆、定滑轮6、定滑轮7和定滑轮9均固定在墙壁上，所述手摇转杆上设有卡止装置。[0005]所述传动杆与移动块和摆杆均通过转轴连接，所述摆杆与墙壁通过支架连接，且摆杆能沿支架转动。[0006]本发明提供的一种半自动晾衣架，通过采用上述的结构，当需要将晾衣架伸出阳台时，逆时针旋转手摇转杆，此时钢丝绳也将逆时针转动，由于移动块固定在钢丝绳上，移动块将向阳台外运动，并通过传动杆将摆杆也往阳台外摆动，于是就将晾衣架伸出阳台之外，并通过手摇转杆5上的卡止装置进行卡止，使凉挂在其上的衣物能一直晾晒在阳光之下。同理，当需要收回晾衣架时，只需顺时针旋转手摇转杆即可，操作简单，方便实用。附图说明[0007]下面结合附图和实施例对本发明作进一步说明：[0008]图1为本发明的整体结构示意图。[0009]图中：支架1，晾衣架2，传动杆3，钢丝绳4，手摇转杆5，定滑轮6，定滑轮7，移动块8，定滑轮9，摆杆10。具体实施方式[0010]如图1中，半自动晾衣架，钢丝绳4穿过手摇转杆5、定滑轮6、定滑轮7和定滑轮9，钢丝绳4上固定有移动块8，移动块8上设有传动杆3，传动杆3末端设有摆杆10，摆杆10末端设有晾衣架2，所述手摇转杆5、定滑轮6、定滑轮7和定滑轮9均固定在墙壁上，所述手摇转杆5上设有卡止装置。由此结构，当需要将晾衣架伸出阳台时，逆时针旋转手摇转杆，此时钢丝绳也将逆时针转动，由于移动块固定在钢丝绳上，移动块将向阳台外运动，并通过3CN106319897A说明书2/2页传动杆将摆杆也往阳台外摆动，于是就将晾衣架伸出阳台之外，并通过手摇转杆5上的卡止装置进行卡止，使凉挂在晾衣架上的衣物能一直晾晒在阳光之下。同理，当需要收回晾衣架时，只需顺时针旋转手摇转杆即可，操作简单，方便实用。[0011]所述传动杆3与移动块8和摆杆10均通过转轴连接，所述摆杆10与墙壁通过支架1连接，且摆杆10能沿支架1转动。由此结构，能使各环节运动自如，不干涉。[0012]上述的实施例仅为本发明的优选技术方案，而不应视为对于本发明的限制，本发明的保护范围应以权利要求记载的技术方案，包括权利要求记载的技术方案中技术特征的等同替换方案为保护范围。即在此范围内
