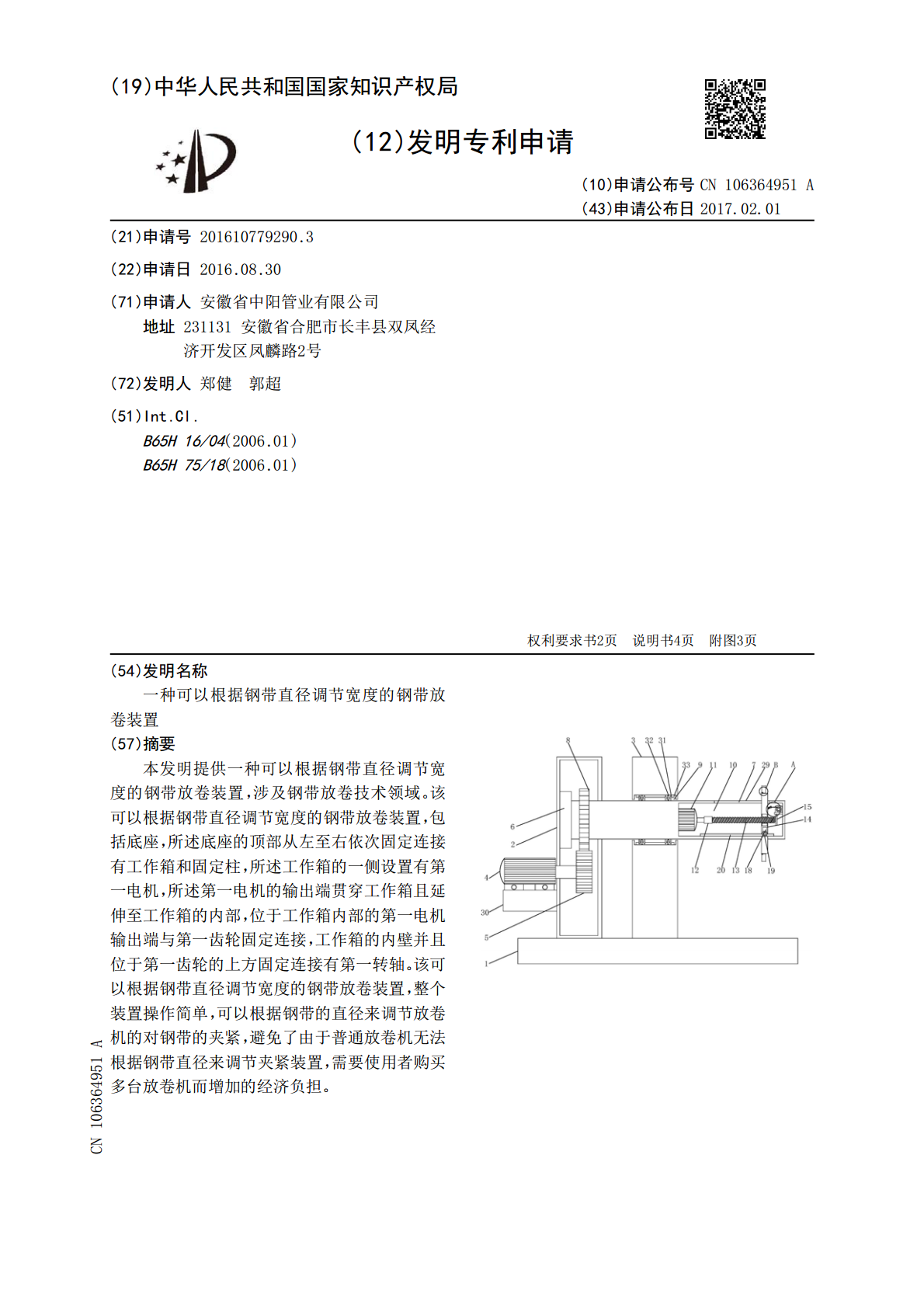

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106364951A(43)申请公布日2017.02.01(21)申请号201610779290.3(22)申请日2016.08.30(71)申请人安徽省中阳管业有限公司地址231131安徽省合肥市长丰县双凤经济开发区凤麟路2号(72)发明人郑健郭超(51)Int.Cl.B65H16/04(2006.01)B65H75/18(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种可以根据钢带直径调节宽度的钢带放卷装置(57)摘要本发明提供一种可以根据钢带直径调节宽度的钢带放卷装置,涉及钢带放卷技术领域。该可以根据钢带直径调节宽度的钢带放卷装置,包括底座,所述底座的顶部从左至右依次固定连接有工作箱和固定柱,所述工作箱的一侧设置有第一电机,所述第一电机的输出端贯穿工作箱且延伸至工作箱的内部,位于工作箱内部的第一电机输出端与第一齿轮固定连接,工作箱的内壁并且位于第一齿轮的上方固定连接有第一转轴。该可以根据钢带直径调节宽度的钢带放卷装置,整个装置操作简单,可以根据钢带的直径来调节放卷机的对钢带的夹紧,避免了由于普通放卷机无法根据钢带直径来调节夹紧装置,需要使用者购买多台放卷机而增加的经济负担。CN106364951ACN106364951A权利要求书1/2页1.一种可以根据钢带直径调节宽度的钢带放卷装置,包括底座(1),其特征在于:所述底座(1)的顶部从左至右依次固定连接有工作箱(2)和固定柱(3),所述工作箱(2)的一侧设置有第一电机(4),所述第一电机(4)的输出端贯穿工作箱(2)且延伸至工作箱(2)的内部,位于工作箱(2)内部的第一电机(4)输出端与第一齿轮(5)固定连接,所述工作箱(2)的内壁并且位于第一齿轮(5)的上方固定连接有第一转轴(6),所述第一转轴(6)与工作箱(2)的内壁固定连接,所述第一转轴(6)远离工作箱(2)内壁的一侧活动连接有旋转柱(7),所述旋转柱(7)远离第一转轴(6)的一端依次贯穿工作箱(2)和固定柱(3)且延伸至固定柱(3)远离工作箱(2)的一侧,位于工作箱(2)内部旋转柱(7)的表面固定连接有第二齿轮(8),所述第二齿轮(8)与第一齿轮(5)啮合,所述固定柱(3)的表面对应旋转柱(7)贯穿的位置开设有转动槽(9),位于转动槽(9)内部旋转柱(7)的表面与转动槽(9)的内壁滑动连接,位于固定柱(3)远离工作箱(2)一侧旋转柱(7)的内部开设有卡紧槽(10),所述卡紧槽(10)内壁的一侧固定连接有第二电机(11),所述第二电机(11)的输出端通过联轴器(12)与螺杆(13)固定连接,所述卡紧槽(10)的内部设置有卡紧柱(14),所述螺杆(13)远离联轴器(12)的一端贯穿卡紧柱(14)且延伸至卡紧柱(14)的另一侧与第一限位块(15)固定连接,所述卡紧柱(14)的表面并且对应螺杆(13)贯穿的位置开设有螺纹槽(16),所述卡紧柱(14)的两侧均固定连接有连接块(17),所述连接块(17)远离卡紧柱(14)的一端固定连接有第一滚轮固定杆(18),所述第一滚轮固定杆(18)的内部活动连接有第一滚轮(19),所述卡紧槽(10)的内壁并且对应滚轮的位置固定连接有与第一滚轮(19)滑动连接的第一滑轨(20),所述卡紧柱(14)远离第一电机(4)的一侧并且位于螺杆(13)的上方固定连接有挂钩块(21),所述卡紧槽(10)内壁的正表面固定连接有第一固定板(22),所述第一固定板(22)的顶部固定连接有涡卷弹簧(23),所述涡卷弹簧(23)的末端设置有与挂钩块(21)配合使用的挂钩(24),所述卡紧柱(14)的两端分别贯穿旋转柱(7)的两端且延伸至旋转柱(7)的外部,位于旋转柱(7)外部卡紧柱(14)的两端分别固定连接有两个第二转轴(25),并且两个第二转轴(25)之间设置有卡紧块(26),所述卡紧块(26)底部的两侧均固定连接有滚轴(27),所述滚轴(27)远离卡紧块(26)的一侧贯穿第二转轴(25)且延伸至第二转轴(25)的外部与第二限位块(28)固定连接,所述旋转柱(7)的表面对应卡紧柱(14)的位置开设有滑槽(29),所述第一电机(4)和第二电机(11)均与外设的控制器电性连接。2.根据权利要求1所述的一种可以根据钢带直径调节宽度的钢带放卷装置,其特征在于:所述第一电机(4)的底部固定连接有第二固定板(30),所述第二固定板(30)的一端与工作箱(2)的表面固定连接。3.根据权利要求1所述的一种可以根据钢带直径调节宽度的钢带放卷装置,其特征在于:所述第一齿轮(5)的表面设置有第一齿牙,所述第二齿轮(8)的表面设置有与第一齿牙相适配的第二齿牙。4.根据权利要求1所述的一种可以根据钢带直径调节宽度的钢带放卷装置,其特征在于
