用于调节燃气涡轮机的方法.pdf

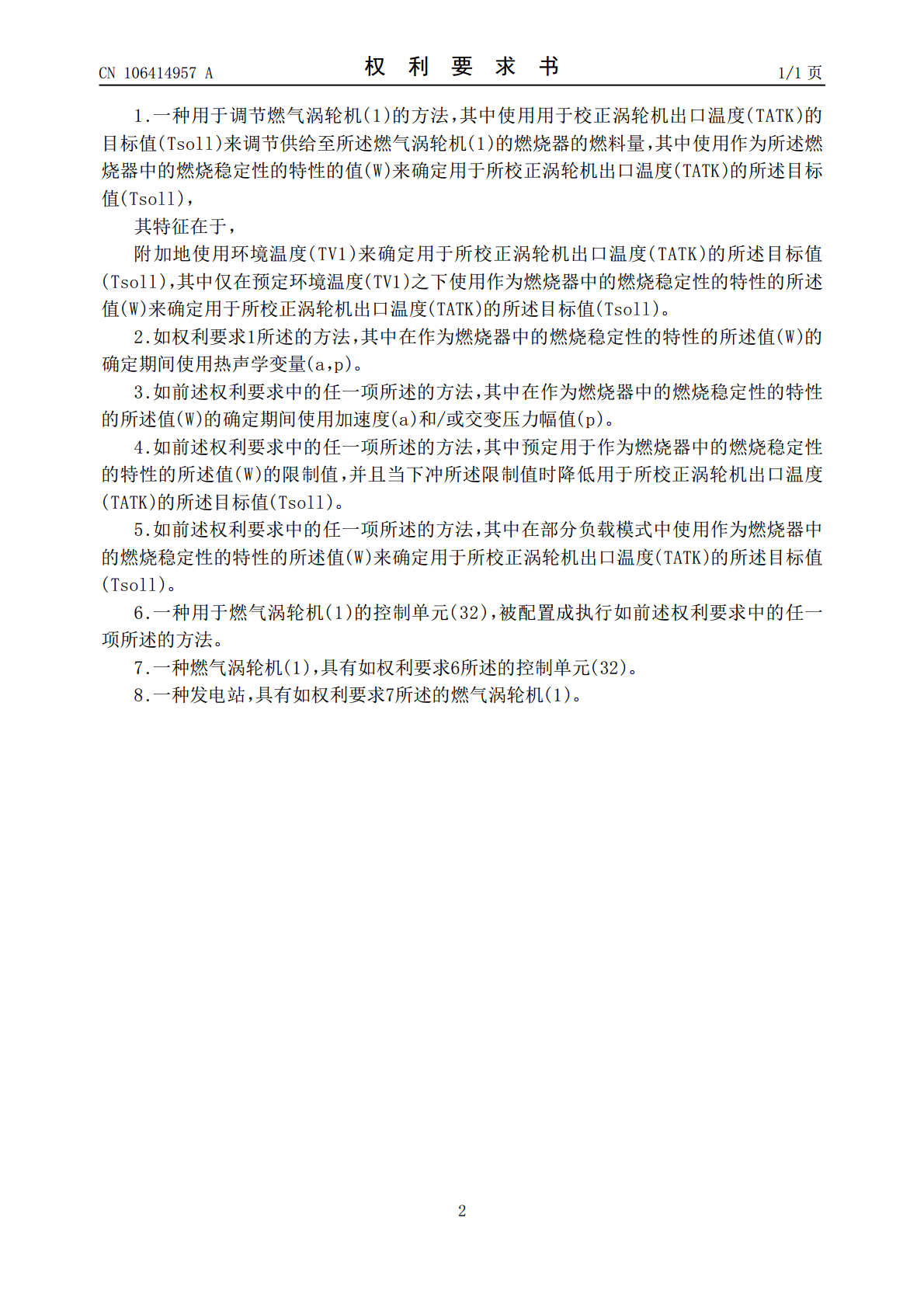

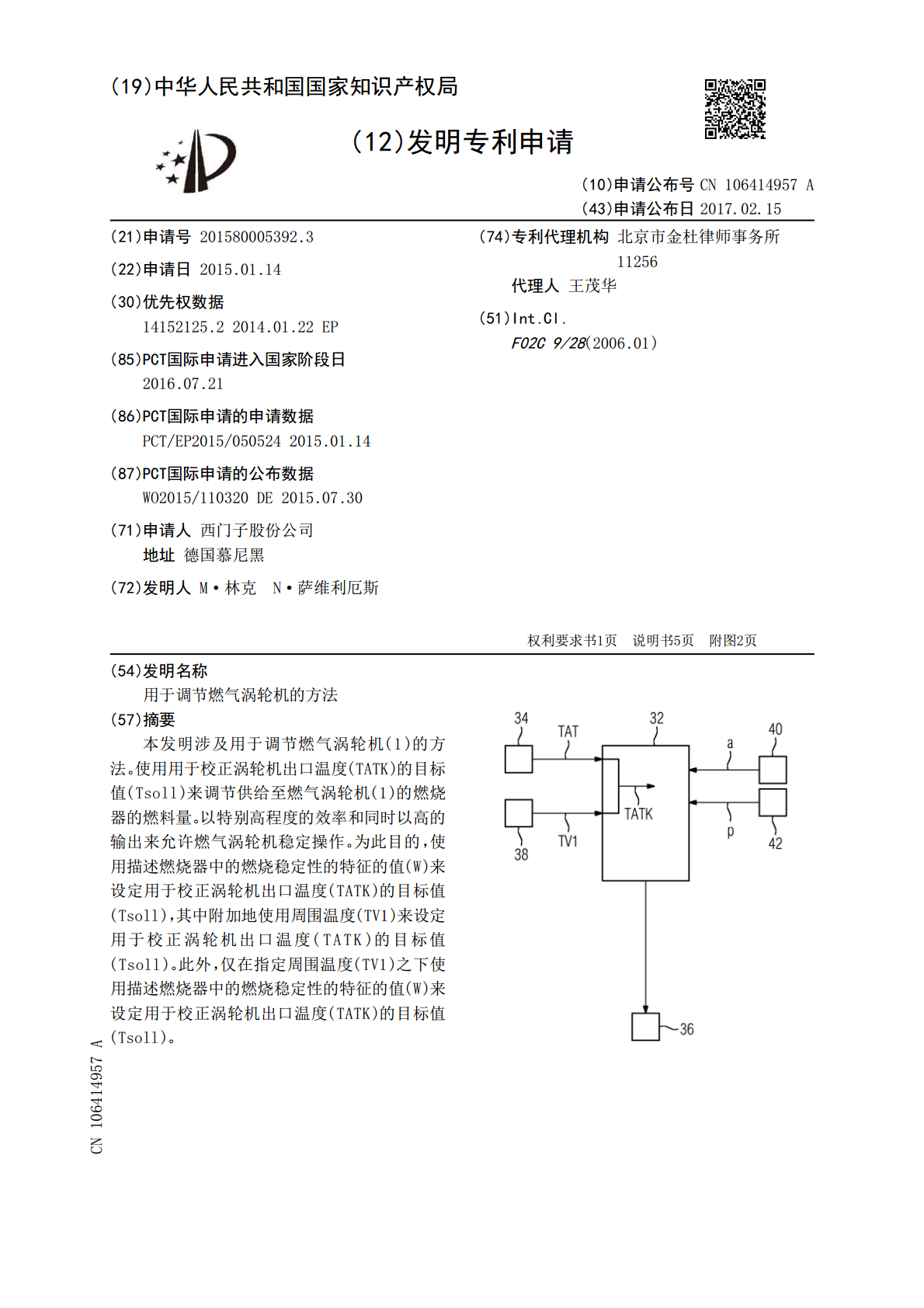

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106414957A(43)申请公布日2017.02.15(21)申请号201580005392.3(74)专利代理机构北京市金杜律师事务所(22)申请日2015.01.1411256代理人王茂华(30)优先权数据14152125.22014.01.22EP(51)Int.Cl.F02C9/28(2006.01)(85)PCT国际申请进入国家阶段日2016.07.21(86)PCT国际申请的申请数据PCT/EP2015/0505242015.01.14(87)PCT国际申请的公布数据WO2015/110320DE2015.07.30(71)申请人西门子股份公司地址德国慕尼黑(72)发明人M·林克N·萨维利厄斯权利要求书1页说明书5页附图2页(54)发明名称用于调节燃气涡轮机的方法(57)摘要本发明涉及用于调节燃气涡轮机(1)的方法。使用用于校正涡轮机出口温度(TATK)的目标值(Tsoll)来调节供给至燃气涡轮机(1)的燃烧器的燃料量。以特别高程度的效率和同时以高的输出来允许燃气涡轮机稳定操作。为此目的，使用描述燃烧器中的燃烧稳定性的特征的值(W)来设定用于校正涡轮机出口温度(TATK)的目标值(Tsoll)，其中附加地使用周围温度(TV1)来设定用于校正涡轮机出口温度(TATK)的目标值(Tsoll)。此外，仅在指定周围温度(TV1)之下使用描述燃烧器中的燃烧稳定性的特征的值(W)来设定用于校正涡轮机出口温度(TATK)的目标值(Tsoll)。CN106414957ACN106414957A权利要求书1/1页1.一种用于调节燃气涡轮机(1)的方法，其中使用用于校正涡轮机出口温度(TATK)的目标值(Tsoll)来调节供给至所述燃气涡轮机(1)的燃烧器的燃料量，其中使用作为所述燃烧器中的燃烧稳定性的特性的值(W)来确定用于所校正涡轮机出口温度(TATK)的所述目标值(Tsoll)，其特征在于，附加地使用环境温度(TV1)来确定用于所校正涡轮机出口温度(TATK)的所述目标值(Tsoll)，其中仅在预定环境温度(TV1)之下使用作为燃烧器中的燃烧稳定性的特性的所述值(W)来确定用于所校正涡轮机出口温度(TATK)的所述目标值(Tsoll)。2.如权利要求1所述的方法，其中在作为燃烧器中的燃烧稳定性的特性的所述值(W)的确定期间使用热声学变量(a，p)。3.如前述权利要求中的任一项所述的方法，其中在作为燃烧器中的燃烧稳定性的特性的所述值(W)的确定期间使用加速度(a)和/或交变压力幅值(p)。4.如前述权利要求中的任一项所述的方法，其中预定用于作为燃烧器中的燃烧稳定性的特性的所述值(W)的限制值，并且当下冲所述限制值时降低用于所校正涡轮机出口温度(TATK)的所述目标值(Tsoll)。5.如前述权利要求中的任一项所述的方法，其中在部分负载模式中使用作为燃烧器中的燃烧稳定性的特性的所述值(W)来确定用于所校正涡轮机出口温度(TATK)的所述目标值(Tsoll)。6.一种用于燃气涡轮机(1)的控制单元(32)，被配置成执行如前述权利要求中的任一项所述的方法。7.一种燃气涡轮机(1)，具有如权利要求6所述的控制单元(32)。8.一种发电站，具有如权利要求7所述的燃气涡轮机(1)。2CN106414957A说明书1/5页用于调节燃气涡轮机的方法技术领域[0001]本发明涉及用于调节燃气涡轮机的方法，其中使用用于校正涡轮机出口温度的目标值来调节供给至燃气涡轮机的燃烧器的燃料量。背景技术[0002]燃气涡轮机是其中加压气体膨胀的连续流动的机器。它由涡轮机或膨胀器、连接在上游的压气机和在中间连接的燃烧室组成。动作的原理是基于循环过程(焦耳过程)：后者借助于一个或多个压气机级的叶片将气体压缩、随后将这在燃烧室中与气体或液体推进剂混合，并且将其点火和燃烧。[0003]这造成在下游涡轮机部分中放松的热气体(燃烧气体与空气的混合物)，其中热能量被转换成机械能量并且首先驱动压气机。剩余部分在涡轮轴发动机中被用来驱动发电机、推进器或其他转动消耗器。与此相反，在喷气发动机的情况中，热能使气体的热流加速，这生成推力。[0004]操作期间固定式燃气涡轮机的燃料量的调节通常借助于用于从实际测得输出温度确定的校正涡轮机出口温度的目标值来执行。这里的目的是使涡轮入口温度作为燃气涡轮机的重要设计变量保持很大程度上恒定，即使是在改变的环境条件下。[0005]然而，在相对低的环境温度和因此相对冷的压气机气体的情况中，涡轮机入口温度下降并因此涡轮机出口温度下降。指定的调节过程因此增加燃料量，作为其结果燃烧室中的主区温度/燃烧温度增加。在低的外部温度的情况中，这可能会引起该温度上升到它对燃烧稳定性具有
