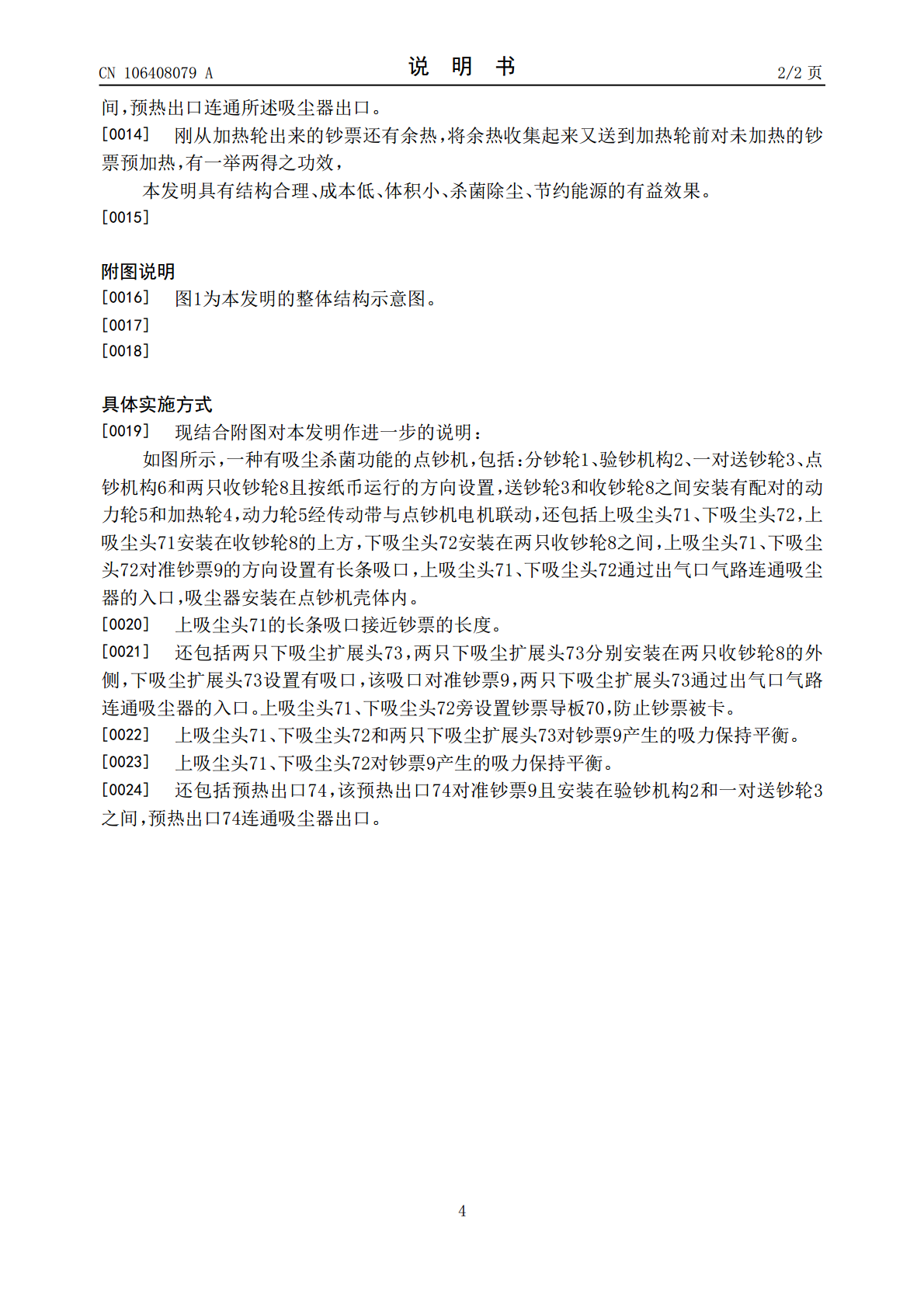

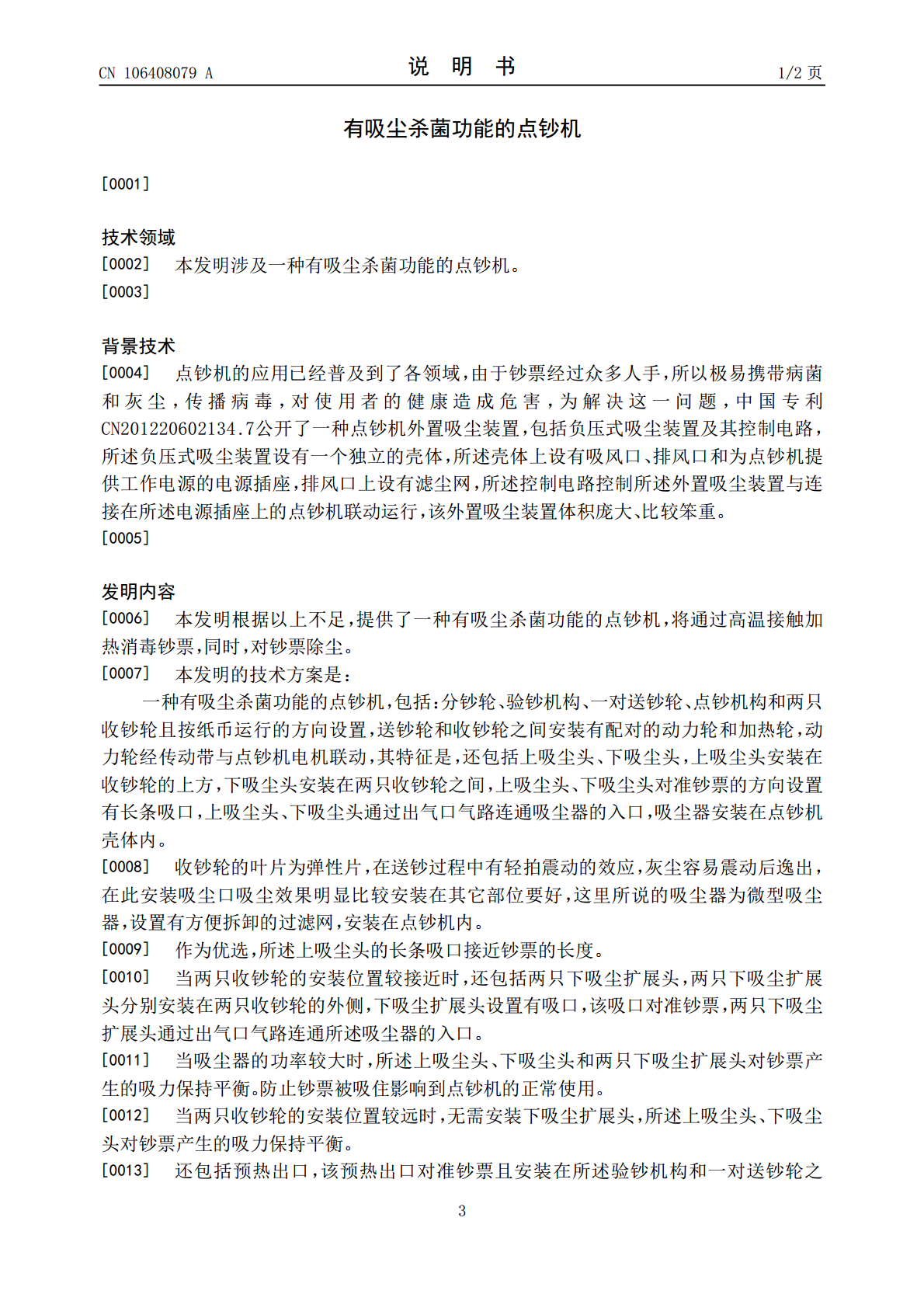

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106408079A(43)申请公布日2017.02.15(21)申请号201610393812.6(22)申请日2016.06.06(71)申请人浙江光融电子有限公司地址325802浙江省温州市苍南龙港镇湖前塑编工业园区(72)发明人林日添(74)专利代理机构杭州赛科专利代理事务所(普通合伙)33230代理人汪爱平(51)Int.Cl.G06M7/06(2006.01)B08B15/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称有吸尘杀菌功能的点钞机(57)摘要本发明公开了一种有吸尘杀菌功能的点钞机，包括：分钞轮、验钞机构、一对送钞轮、点钞机构和两只收钞轮且按纸币运行的方向设置，送钞轮和收钞轮之间安装有配对的动力轮和加热轮，动力轮经传动带与点钞机电机联动，还包括上吸尘头、下吸尘头，上吸尘头安装在收钞轮的上方，下吸尘头安装在两只收钞轮之间，上吸尘头、下吸尘头对准钞票的方向设置有长条吸口，上吸尘头、下吸尘头通过出气口气路连通吸尘器的入口，吸尘器安装在点钞机壳体内。还包括预热出口，该预热出口对准钞票且安装在所述验钞机构和一对送钞轮之间，预热出口连通所述吸尘器出口。本发明具有结构合理、成本低、体积小、杀菌除尘、节约能源的有益效果。CN106408079ACN106408079A权利要求书1/1页1.一种有吸尘杀菌功能的点钞机，包括：分钞轮（1）、验钞机构（2）、一对送钞轮（3）、点钞机构（6）和两只收钞轮（8）且按纸币运行的方向设置，送钞轮（3）和收钞轮（8）之间安装有配对的动力轮（5）和加热轮（4），动力轮（5）经传动带与点钞机电机联动，其特征是，还包括上吸尘头（71）、下吸尘头（72），上吸尘头（71）安装在收钞轮（8）的上方，下吸尘头（72）安装在两只收钞轮（8）之间，上吸尘头（71）、下吸尘头（72）对准钞票（9）的方向设置有长条吸口，上吸尘头（71）、下吸尘头（72）通过出气口气路连通吸尘器的入口，吸尘器安装在点钞机壳体内。2.如权利要求1所述的一种有吸尘杀菌功能的点钞机，其特征是，所述上吸尘头（71）的长条吸口接近钞票的长度。3.如权利要求1所述的一种有吸尘杀菌功能的点钞机，其特征是，还包括两只下吸尘扩展头（73），两只下吸尘扩展头（73）分别安装在两只收钞轮（8）的外侧，下吸尘扩展头（73）设置有吸口，该吸口对准钞票（9），两只下吸尘扩展头（73）通过出气口气路连通所述吸尘器的入口。4.如权利要求3所述的一种有吸尘杀菌功能的点钞机，其特征是，所述上吸尘头（71）、下吸尘头（72）和两只下吸尘扩展头（73）对钞票（9）产生的吸力保持平衡。5.如权利要求1所述的一种有吸尘杀菌功能的点钞机，其特征是，所述上吸尘头（71）、下吸尘头（72）对钞票（9）产生的吸力保持平衡。6.如权利要求1-5任一项所述的一种有吸尘杀菌功能的点钞机，其特征是，还包括预热出口（74），该预热出口（74）对准钞票（9）且安装在所述验钞机构（2）和一对送钞轮（3）之间，预热出口（74）连通所述吸尘器出口。2CN106408079A说明书1/2页有吸尘杀菌功能的点钞机[0001]技术领域[0002]本发明涉及一种有吸尘杀菌功能的点钞机。[0003]背景技术[0004]点钞机的应用已经普及到了各领域，由于钞票经过众多人手，所以极易携带病菌和灰尘，传播病毒，对使用者的健康造成危害，为解决这一问题，中国专利CN201220602134.7公开了一种点钞机外置吸尘装置，包括负压式吸尘装置及其控制电路，所述负压式吸尘装置设有一个独立的壳体，所述壳体上设有吸风口、排风口和为点钞机提供工作电源的电源插座，排风口上设有滤尘网，所述控制电路控制所述外置吸尘装置与连接在所述电源插座上的点钞机联动运行，该外置吸尘装置体积庞大、比较笨重。[0005]发明内容[0006]本发明根据以上不足，提供了一种有吸尘杀菌功能的点钞机，将通过高温接触加热消毒钞票，同时，对钞票除尘。[0007]本发明的技术方案是：一种有吸尘杀菌功能的点钞机，包括：分钞轮、验钞机构、一对送钞轮、点钞机构和两只收钞轮且按纸币运行的方向设置，送钞轮和收钞轮之间安装有配对的动力轮和加热轮，动力轮经传动带与点钞机电机联动，其特征是，还包括上吸尘头、下吸尘头，上吸尘头安装在收钞轮的上方，下吸尘头安装在两只收钞轮之间，上吸尘头、下吸尘头对准钞票的方向设置有长条吸口，上吸尘头、下吸尘头通过出气口气路连通吸尘器的入口，吸尘器安装在点钞机壳体内。[0008]收钞轮的叶片为弹性片，在送钞过程中有轻拍震动的效应，灰尘容易震动后逸出，在此安装吸尘口吸尘效果明显比较安装在其它部位要好，这里所说的吸尘器为微型吸尘器，设置有方便拆卸的过滤网
