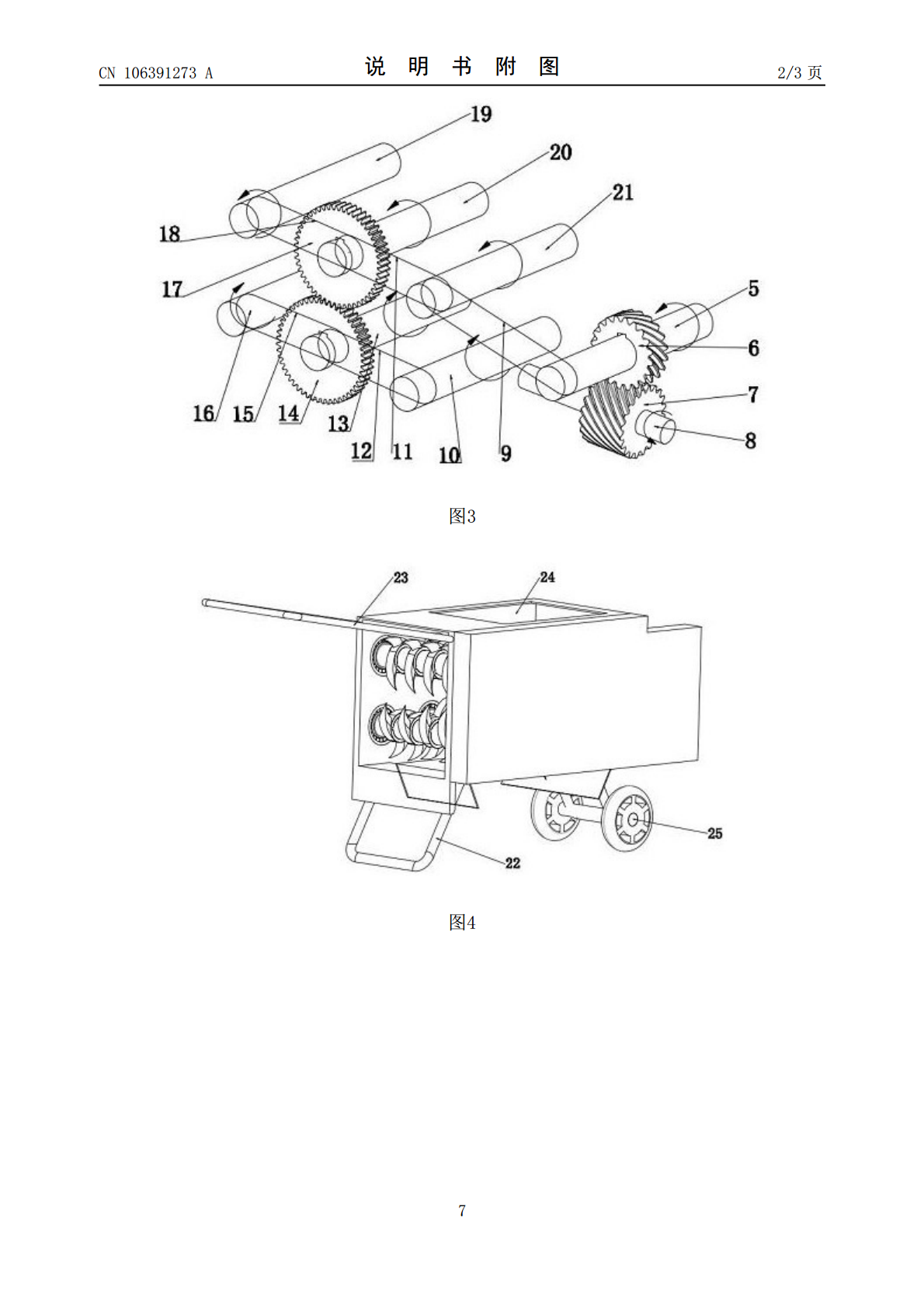

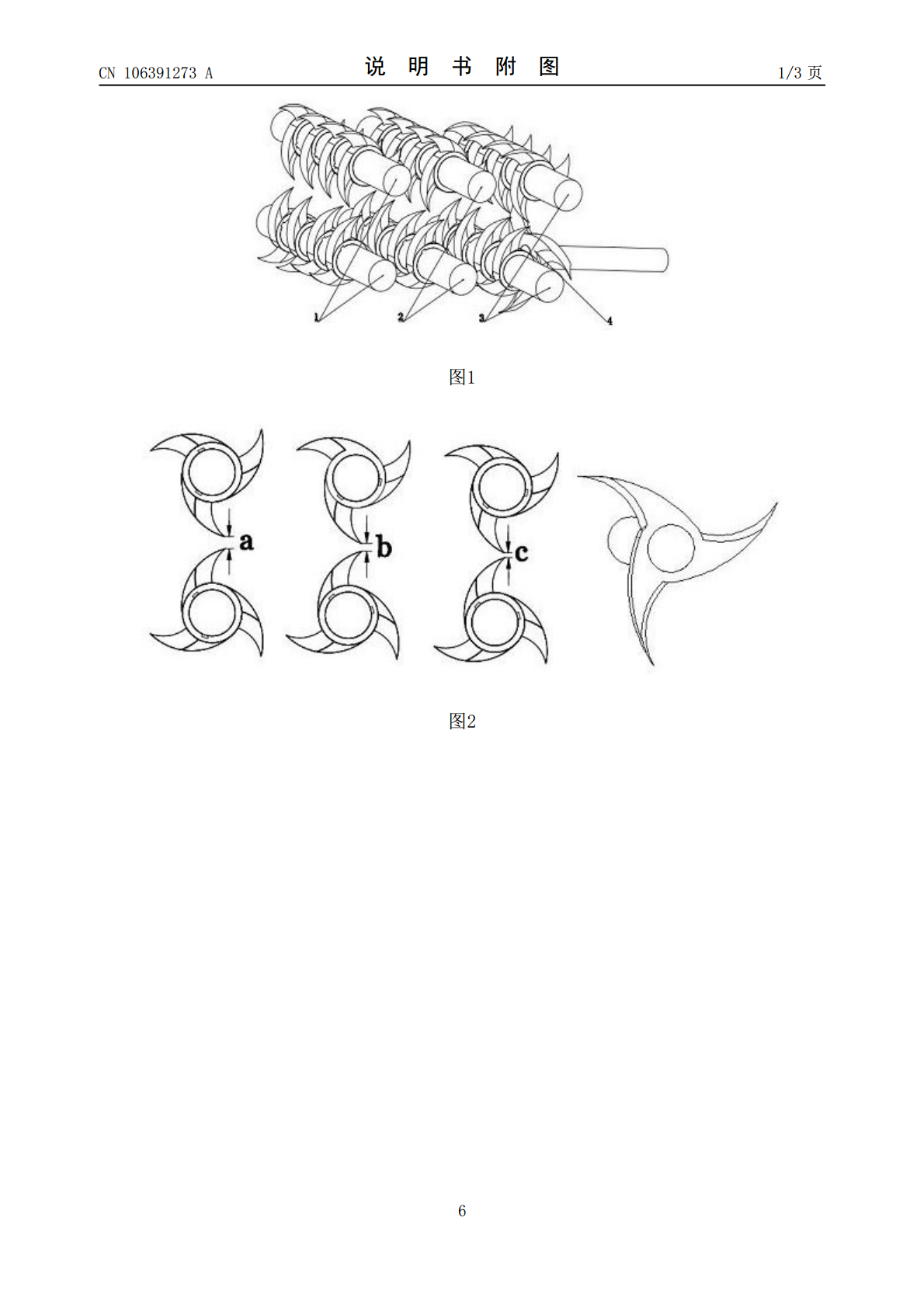

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106391273A(43)申请公布日2017.02.15(21)申请号201610765789.9(22)申请日2016.08.31(71)申请人南昌大学地址330031江西省南昌市红谷滩新区学府大道999号(72)发明人付艳恕张朝阳王震(74)专利代理机构南昌市平凡知识产权代理事务所36122代理人夏材祥(51)Int.Cl.B02C21/02(2006.01)B02C18/14(2006.01)B02C18/18(2006.01)B02C18/24(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种移动式树枝破碎装置(57)摘要一种移动式树枝破碎装置由破碎模块、传动模块以及移动模块组成。移动模块作用可使本装置随园林作业车一起被牵引至树枝修剪现场，工作时由传动模块驱动破碎模块工作实现切削。具体为一对圆柱直齿齿轮、一对斜齿齿轮、五根皮带和八根传动轴进行传动，当树枝被送入进料口后，在旋转进给力作用下，经由三级不同间距的对称刀具对其进行逐级径向切削，最后被后置破碎刀打碎，各级切削碎片均从出料口被集中收集。本发明可在园林修剪现场对树枝进行破碎作业，能解决由于树枝的篷松结构导致收集时作业人员工作强度高，运送时装车效率低，卸车堆放时占地面积大等问题。CN106391273ACN106391273A权利要求书1/1页1.一种移动式树枝破碎装置,其特征在于:所述装置包括破碎模块、传动模块以及移动模块组成;所述破碎模块,由对称双刃口一级切削刀具、对称双刃口二级切削刀具、对称双刃口三级切削刀具，纵向切断破碎刀组成;各对切削刀刃之间的间隙逐级减小,对称双刃口一级切削刀具间隙大于对称双刃口二级切削刀具间隙；对称双刃口二级切削刀具间隙大于对称双刃口三级切削刀具间隙;树枝木料通过其间被逐级切削，经过三级切削后，木料呈长条或片状，被后置纵向切断破碎刀破碎;各级切削刀具相向旋转，其中上排刀具顺时针旋转，下排刀具逆时针旋转，使树枝被切削,同时，还产生切向进给力，以实现自由进料，而无需独立的树枝喂入装置;所述上述刀具为硬质合金制成，通过平键连接固定于轴上，便于拆卸和更换;所述传动模块由一对直齿齿轮、一对斜齿齿轮、五根皮带及8根传动轴组成，传动轴为主动轴与动力输出装置相连，逆时针旋转，将动力通过斜齿齿轮和斜齿齿轮传递给传动轴，并使其逆时针旋转带动纵向切断破碎刀工作；与此同时，传动轴通过皮带和传动轴相联，传动轴和传动轴由皮带相联及传动轴和传动轴之间由皮带相联，均为逆时针旋转，传动轴通过一对圆柱直齿齿轮和纵向传递动力给传动轴作反向旋转;其中，传动轴三和传动轴四及传动轴五均分别由皮带三和皮带四相连，横向传递动力，实现同向旋转;所述移动模块由前牵引杆、底部的前支撑架和尾部的后轮组成，从而使移动式树枝破碎机在牵引力作用下可移动;所述壳体上设有进料口和排料口;排料口开口向下，依靠重力实现排料；且在排料出口处还设有挡板，以保护刀刃及人员安全;而进料口在工作时设计为倾斜状，以保证入料口全部被切削刀刃口轨迹平面覆盖;另外，壳体的上部维修窗口还可整体打开以便于维修更换。2CN106391273A说明书1/3页一种移动式树枝破碎装置[0001]技术领域[0002]本发明涉及一种移动式树枝破碎装置，属于自然资源清洁利用领域，是一种园林树枝修剪作业过程中即时对枯、残枝进行破碎以提高车辆运输效率，实现枯、残枝回收利用的辅助装置。背景技术[0003]我国正处于城市化迅速发展阶段，与此同时，众多主要城市都提出了建设生态城市、宜居城市理念，以提升城市竞争力和可持续发展水平。毫无疑问，街道绿化和园林配套是城市建设与发展的重要内容。在此局势下，国内城市街道、园林、机关院校及居民小区等区域的植树数量与规模迅速增大，随之而来的是枯、残枝的修剪工作量也随之增长。[0004]目前对这些枯、残枝的处理方式多为直接收集装车运送。但由于树枝的篷松结构，导致收集时作业人员工作强度高，运送时装车效率低，卸车堆放时占地面积大等问题。特别是城市枯、残枝修剪，如不及时处理，将影响交通、市容，甚至导致安全事故。进一步，对枯枝的处理，堆放导致自然资源的闲置，焚烧则更是浪费自然资源的同时还引起环境污染。而就地破碎后，碎片便于搬运、装载，也便于进一步加工，以实现资源高效利用。[0005]鉴于此，本发明旨在基于回转式双刃口切削刀具的循环往复破碎能力，对园林修剪枯、残枝破碎装置开展设计，以解决当前城市园林枯、残枝修剪存在装载、运送问题。发明内容[0006]本发明的目的是针对城市园林修剪枯、残枝存在的装载、运送中的问题，提供一种移动式树枝破碎装置,旨在充分利用林木资源，有效保护环境开展设计。[0007]本发明是基于回转式双刃口切削刀具的循环
