移动酸洗槽罩.pdf

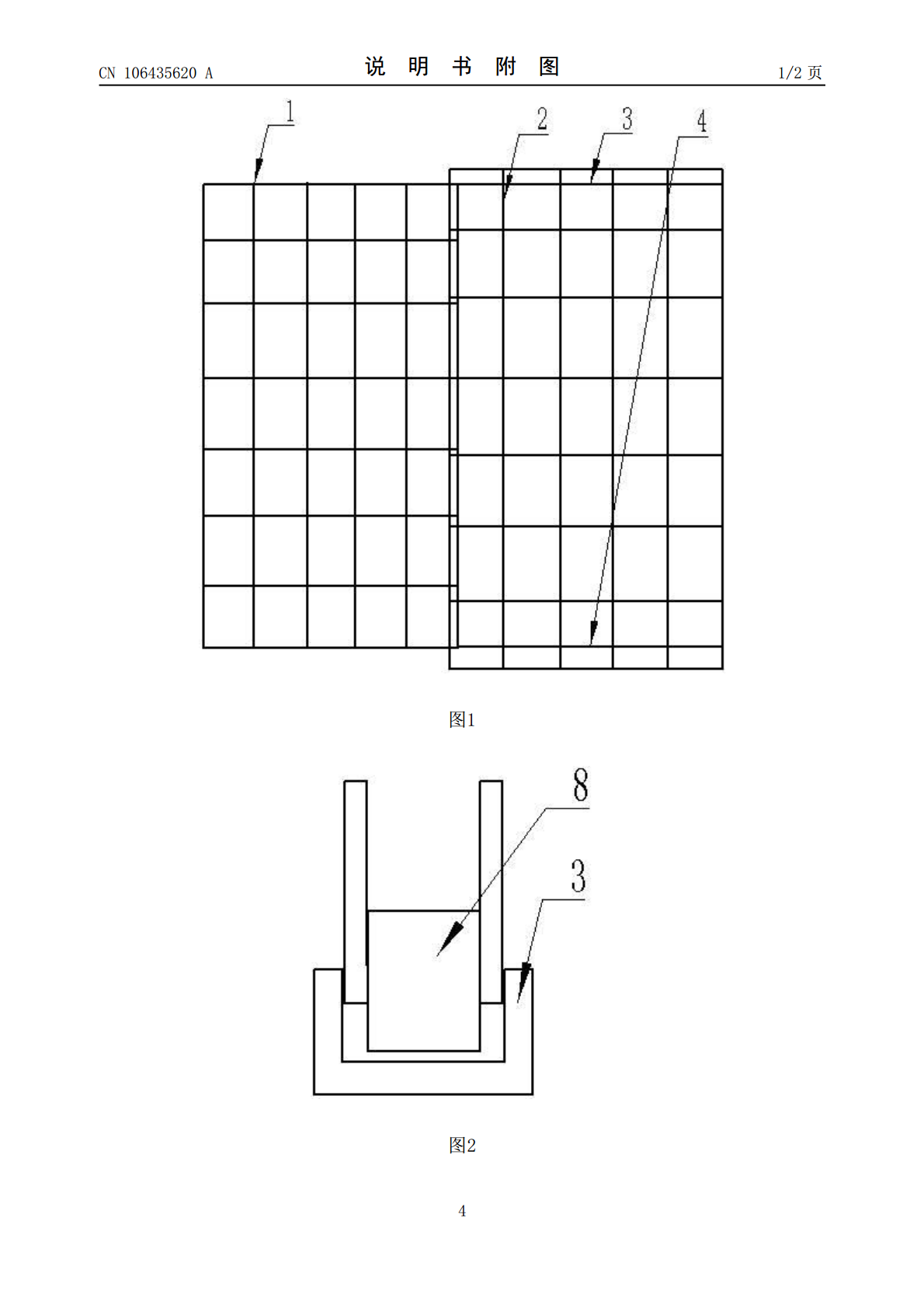

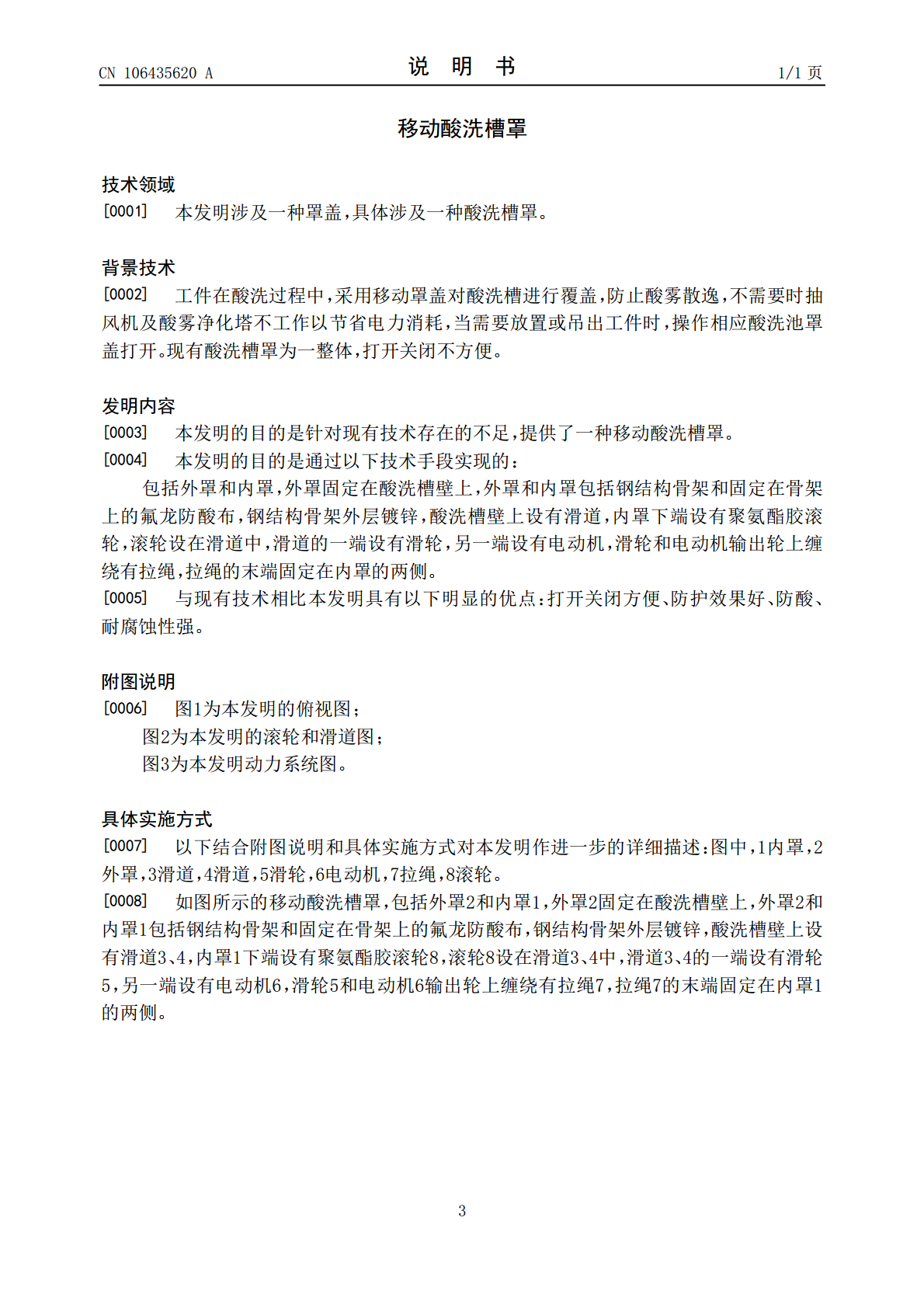

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106435620A(43)申请公布日2017.02.22(21)申请号201610949164.8(22)申请日2016.10.26(71)申请人山东裕得金属制品有限公司地址272500山东省济宁市汶上县郭楼镇水口村(72)发明人荣存(74)专利代理机构山东济南齐鲁科技专利事务所有限公司37108代理人孟凡强(51)Int.Cl.C23G3/00(2006.01)权利要求书1页说明书1页附图2页(54)发明名称移动酸洗槽罩(57)摘要本发明涉及一种移动酸洗槽罩，包括外罩和内罩，所述外罩固定在酸洗槽壁上，所述外罩和所述内罩包括钢结构骨架和固定在所述骨架上的氟龙防酸布，所述钢结构骨架外层镀锌，酸洗槽壁上设有滑道，所述内罩下端设有聚氨酯胶滚轮，所述滚轮设在所述滑道中，所述滑道的一端设有滑轮，另一端设有电动机，所述滑轮和所述电动机输出轮上缠绕有拉绳，所述拉绳的末端固定在所述内罩的两侧。与现有技术相比本发明具有以下明显的优点：打开关闭方便、防护效果好、防酸、耐腐蚀性强。CN106435620ACN106435620A权利要求书1/1页1.移动酸洗槽罩，包括外罩和内罩，所述外罩固定在酸洗槽壁上，所述外罩和所述内罩包括钢结构骨架和固定在所述骨架上的氟龙防酸布，所述钢结构骨架外层镀锌，酸洗槽壁上设有滑道，所述内罩下端设有聚氨酯胶滚轮，所述滚轮设在所述滑道中，所述滑道的一端设有滑轮，另一端设有电动机，所述滑轮和所述电动机输出轮上缠绕有拉绳，所述拉绳的末端固定在所述内罩的两侧。2CN106435620A说明书1/1页移动酸洗槽罩技术领域[0001]本发明涉及一种罩盖，具体涉及一种酸洗槽罩。背景技术[0002]工件在酸洗过程中，采用移动罩盖对酸洗槽进行覆盖，防止酸雾散逸，不需要时抽风机及酸雾净化塔不工作以节省电力消耗，当需要放置或吊出工件时，操作相应酸洗池罩盖打开。现有酸洗槽罩为一整体，打开关闭不方便。发明内容[0003]本发明的目的是针对现有技术存在的不足，提供了一种移动酸洗槽罩。[0004]本发明的目的是通过以下技术手段实现的：包括外罩和内罩，外罩固定在酸洗槽壁上，外罩和内罩包括钢结构骨架和固定在骨架上的氟龙防酸布，钢结构骨架外层镀锌，酸洗槽壁上设有滑道，内罩下端设有聚氨酯胶滚轮，滚轮设在滑道中，滑道的一端设有滑轮，另一端设有电动机，滑轮和电动机输出轮上缠绕有拉绳，拉绳的末端固定在内罩的两侧。[0005]与现有技术相比本发明具有以下明显的优点：打开关闭方便、防护效果好、防酸、耐腐蚀性强。附图说明[0006]图1为本发明的俯视图；图2为本发明的滚轮和滑道图；图3为本发明动力系统图。具体实施方式[0007]以下结合附图说明和具体实施方式对本发明作进一步的详细描述：图中，1内罩，2外罩，3滑道，4滑道，5滑轮，6电动机，7拉绳，8滚轮。[0008]如图所示的移动酸洗槽罩，包括外罩2和内罩1，外罩2固定在酸洗槽壁上，外罩2和内罩1包括钢结构骨架和固定在骨架上的氟龙防酸布，钢结构骨架外层镀锌，酸洗槽壁上设有滑道3、4，内罩1下端设有聚氨酯胶滚轮8，滚轮8设在滑道3、4中，滑道3、4的一端设有滑轮5，另一端设有电动机6，滑轮5和电动机6输出轮上缠绕有拉绳7，拉绳7的末端固定在内罩1的两侧。3CN106435620A说明书附图1/2页图1图24CN106435620A说明书附图2/2页图35
