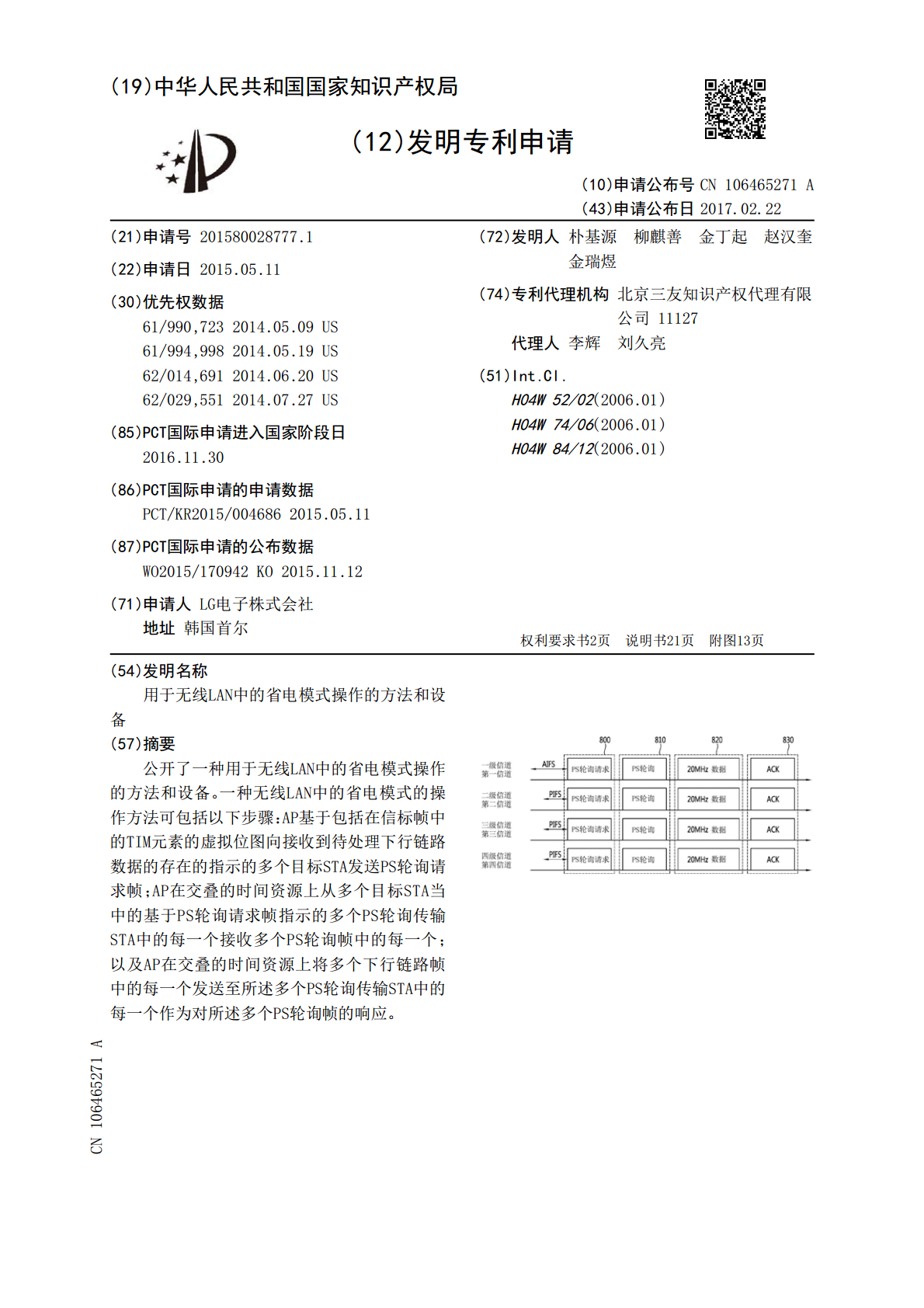

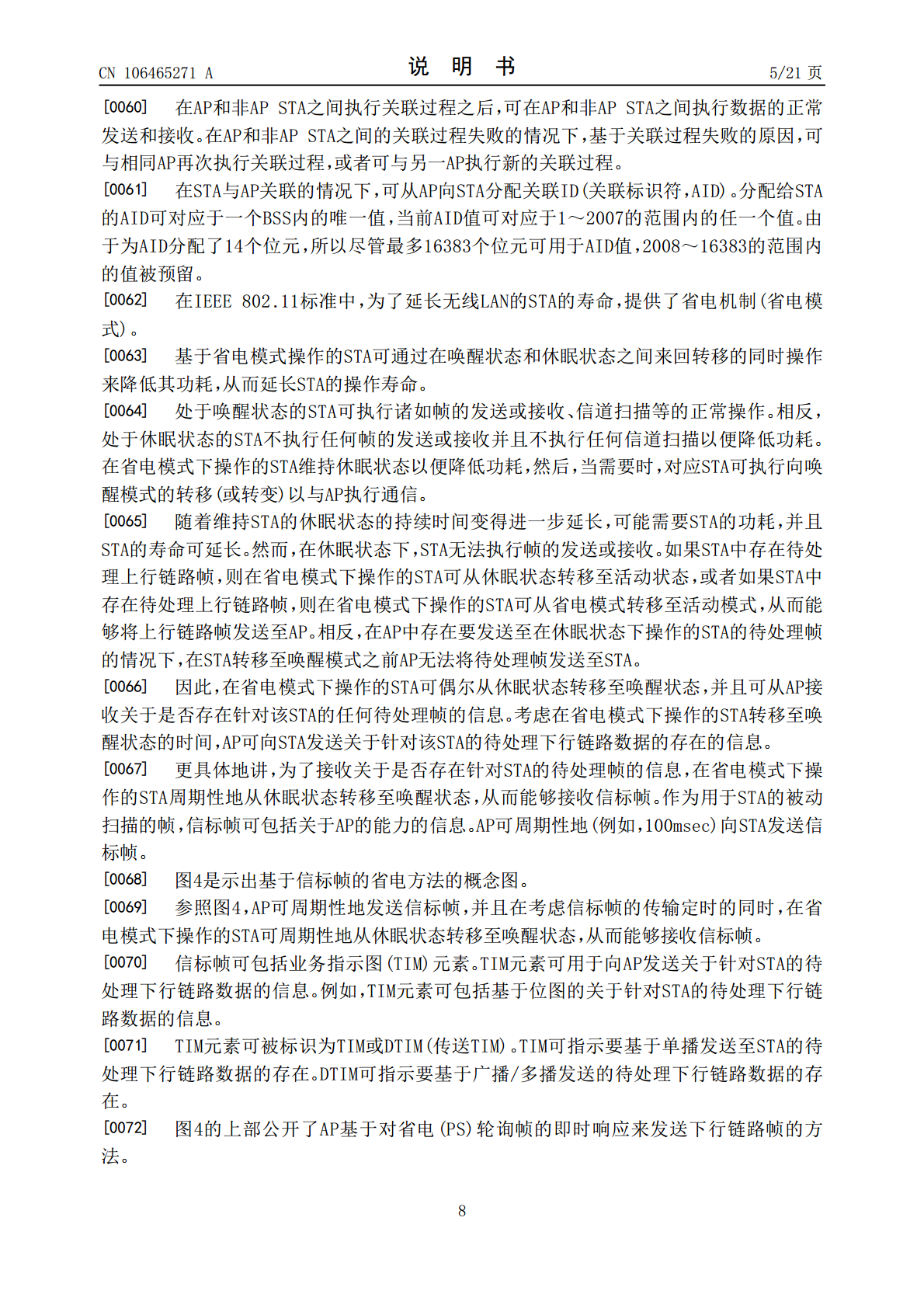

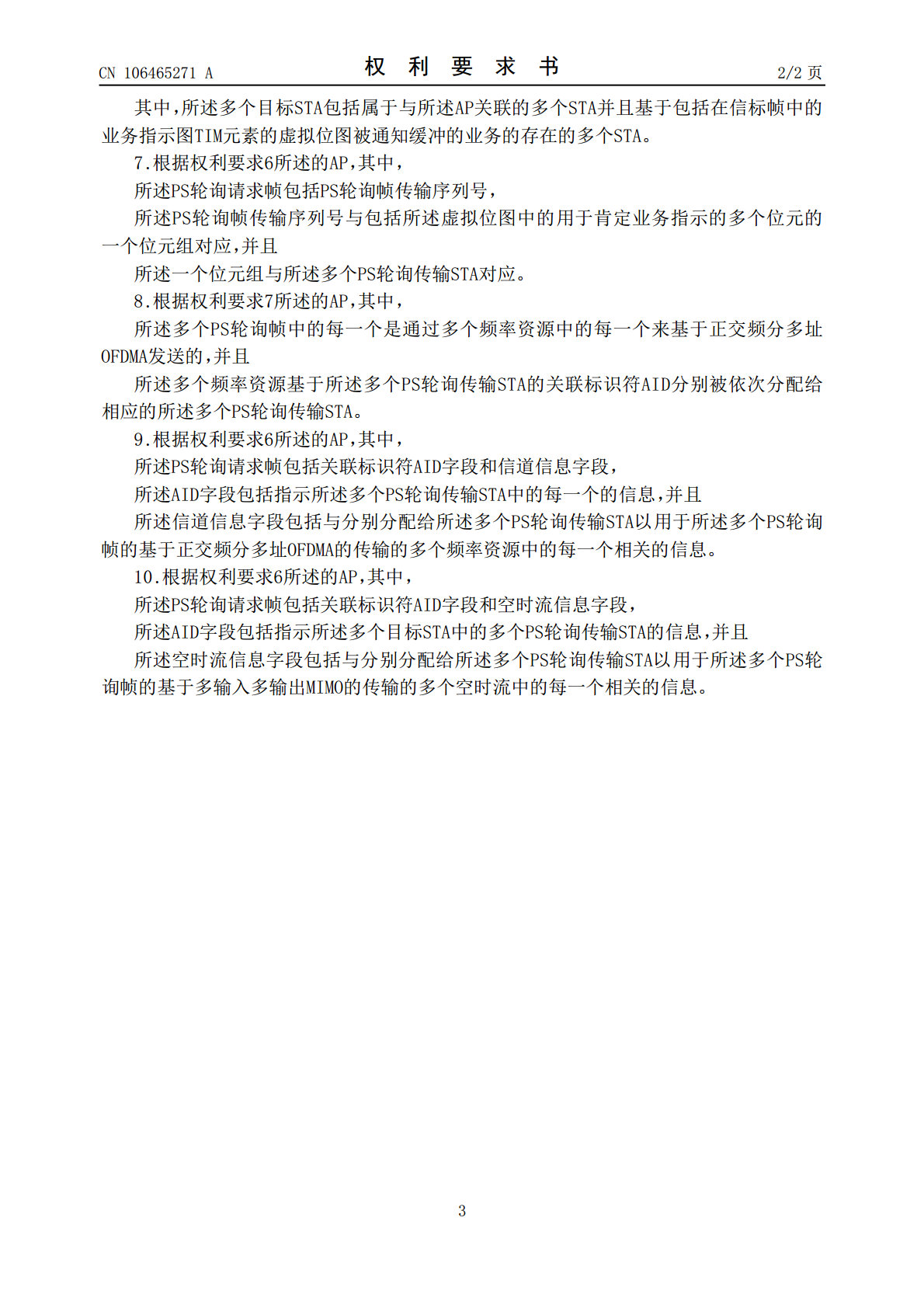

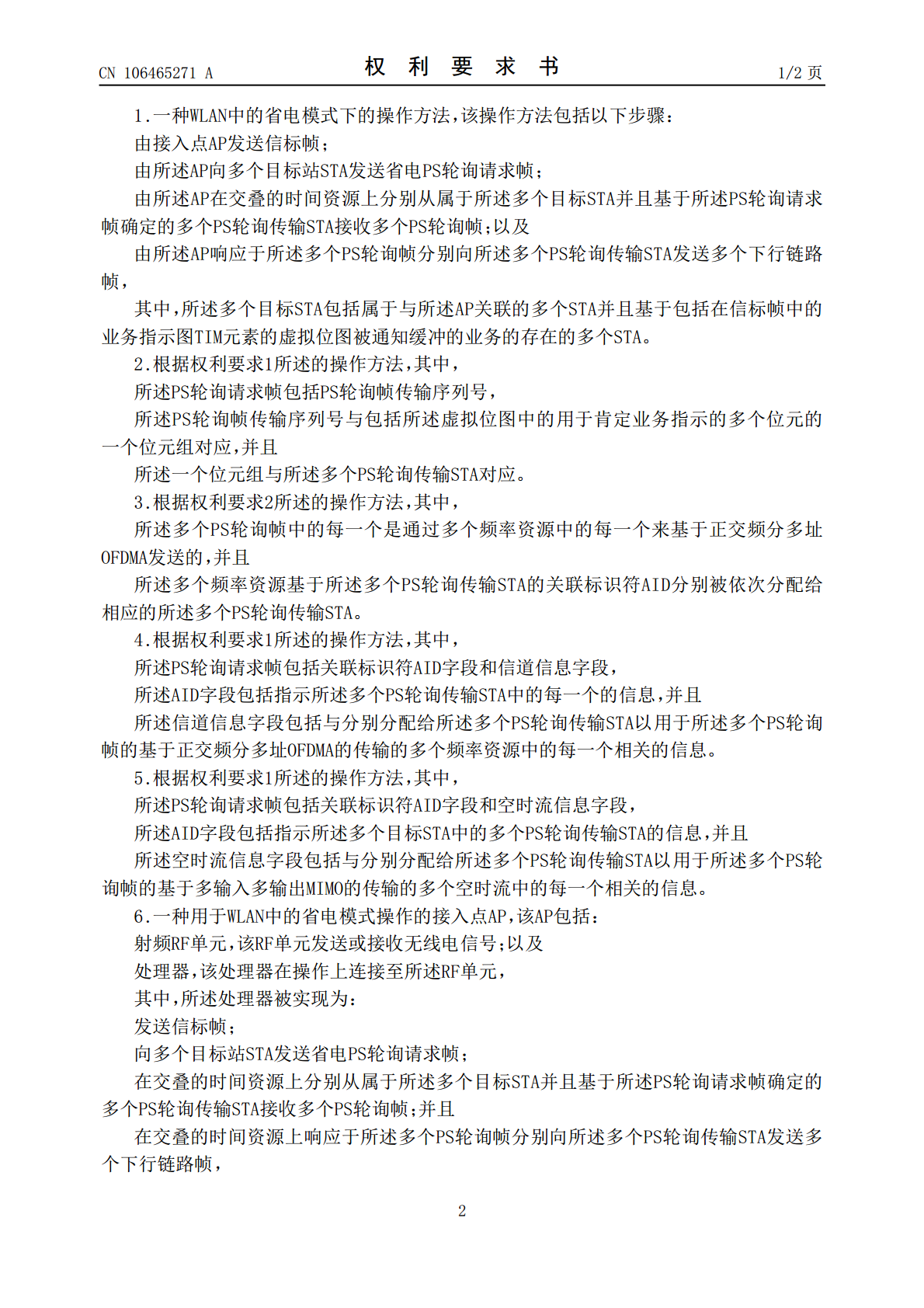

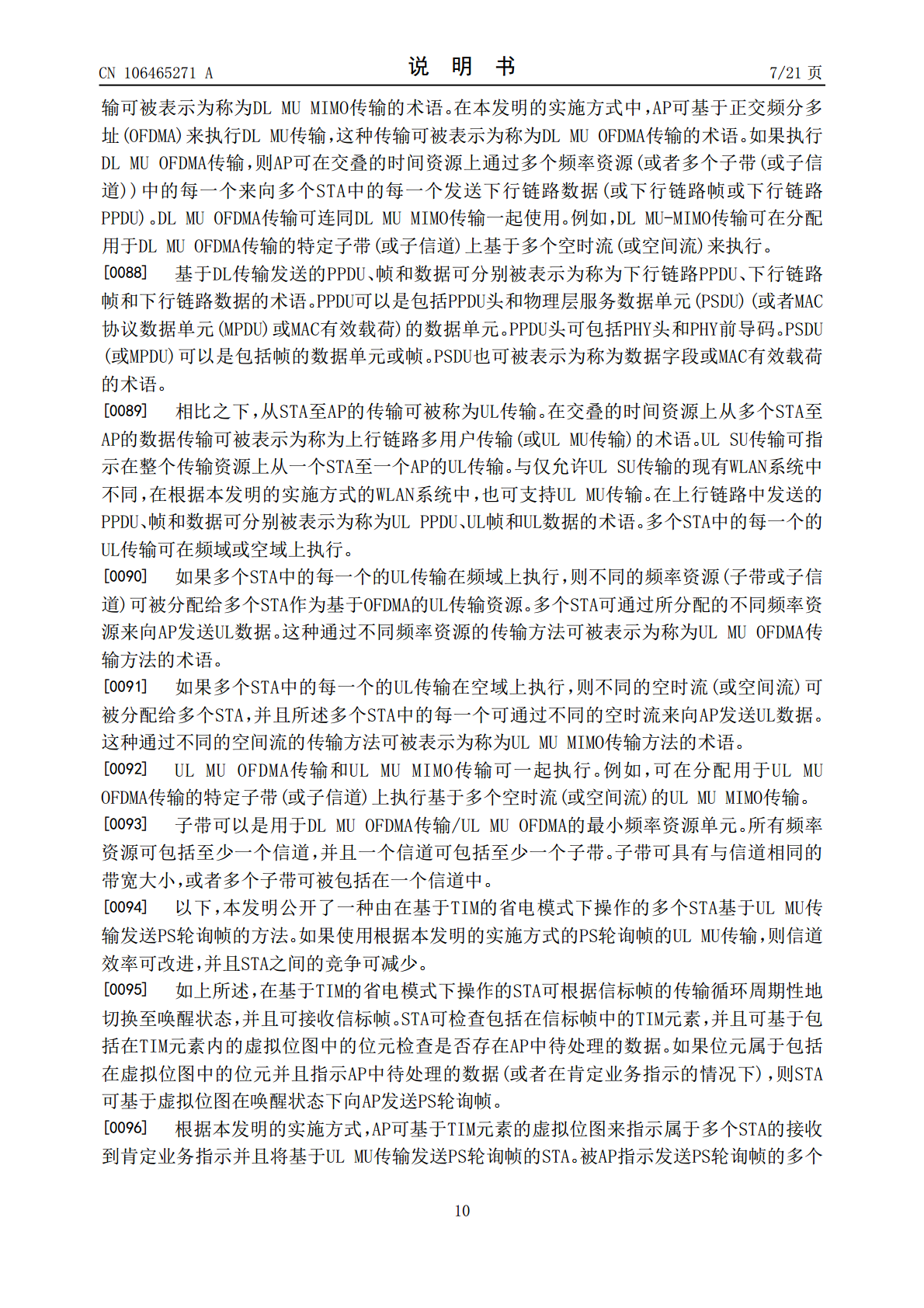

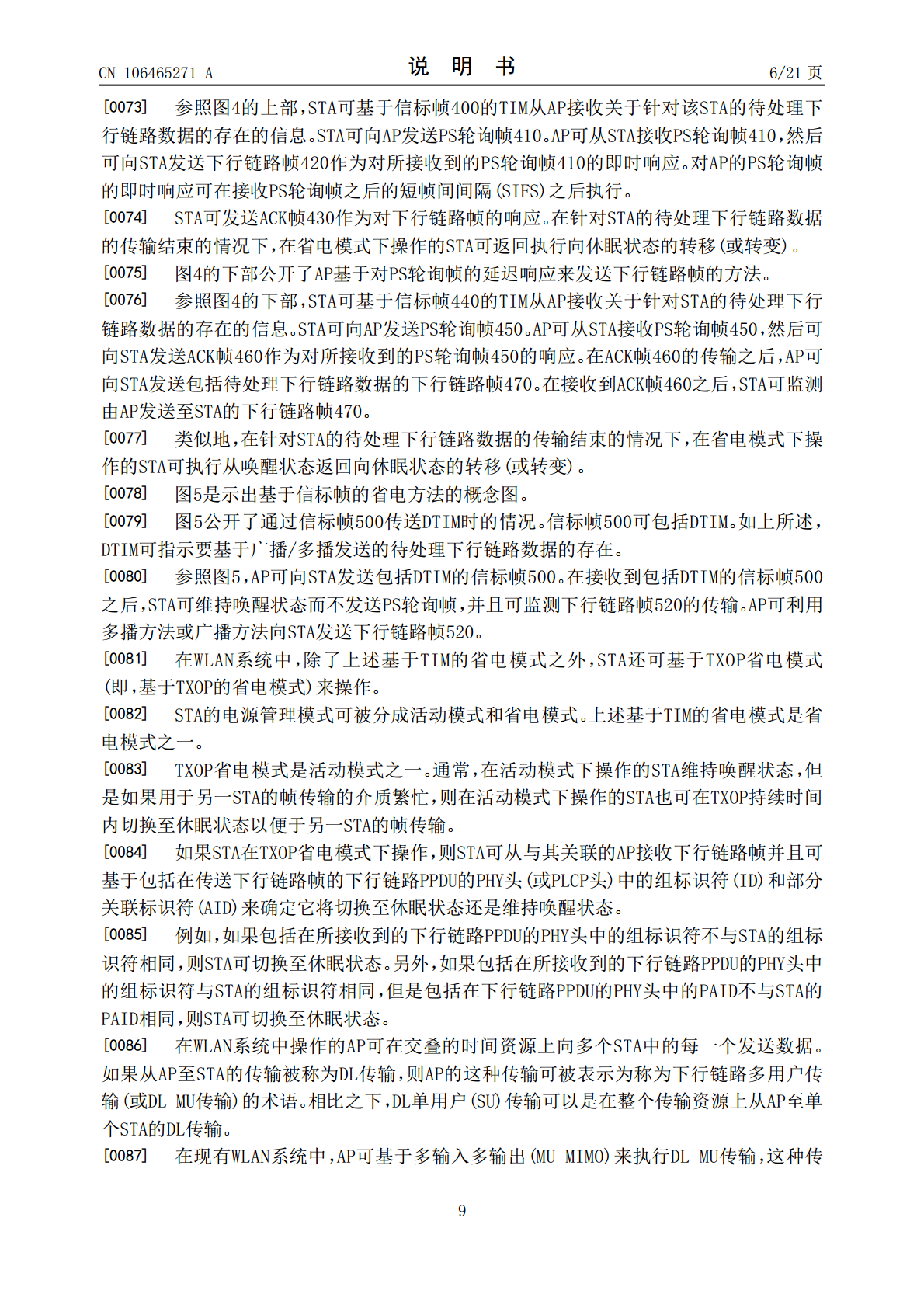

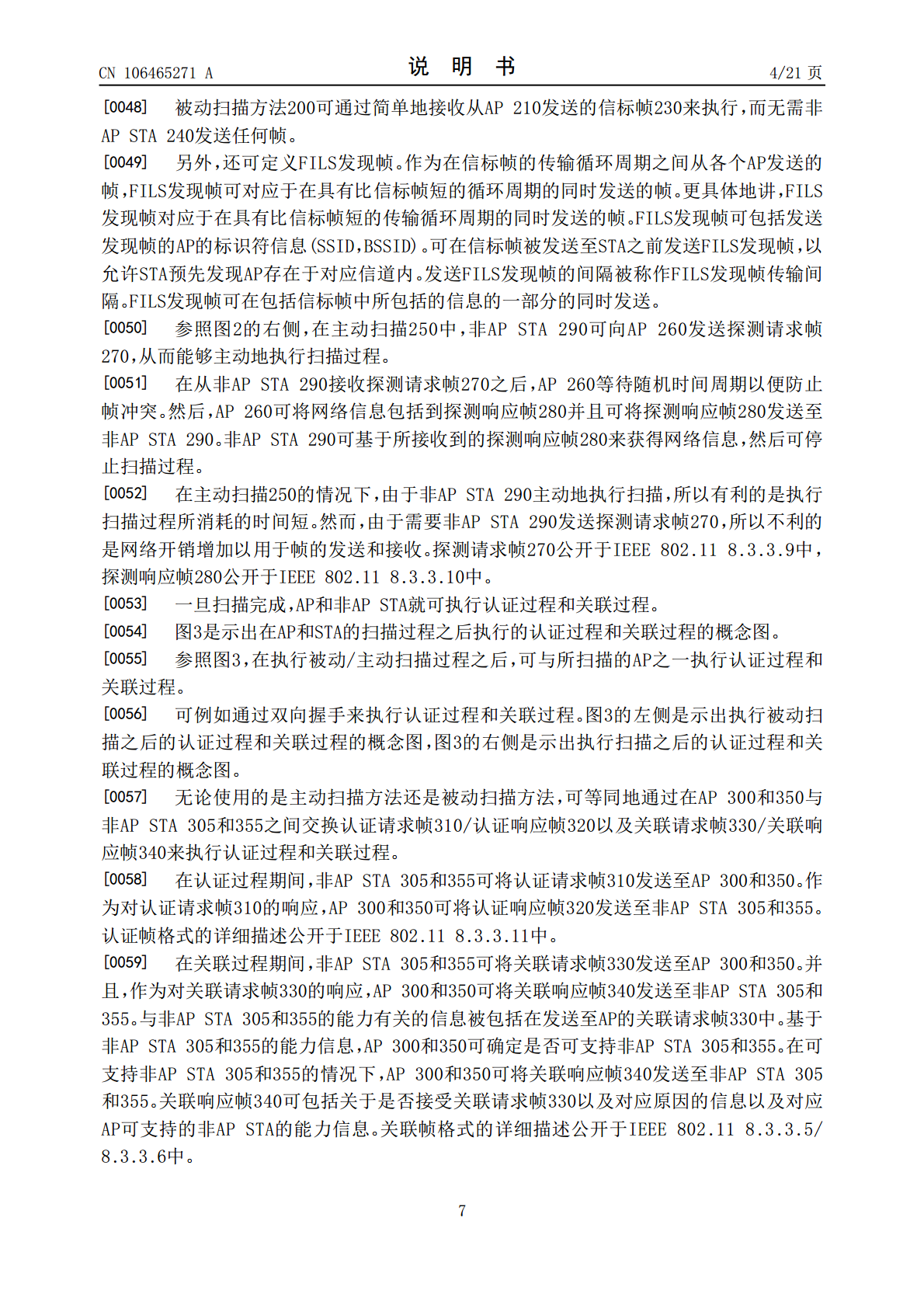

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106465271A(43)申请公布日2017.02.22(21)申请号201580028777.1(72)发明人朴基源柳麒善金丁起赵汉奎(22)申请日2015.05.11金瑞煜(30)优先权数据(74)专利代理机构北京三友知识产权代理有限61/990,7232014.05.09US公司1112761/994,9982014.05.19US代理人李辉刘久亮62/014,6912014.06.20US(51)Int.Cl.62/029,5512014.07.27USH04W52/02(2006.01)(85)PCT国际申请进入国家阶段日H04W74/06(2006.01)2016.11.30H04W84/12(2006.01)(86)PCT国际申请的申请数据PCT/KR2015/0046862015.05.11(87)PCT国际申请的公布数据WO2015/170942KO2015.11.12(71)申请人LG电子株式会社地址韩国首尔权利要求书2页说明书21页附图13页(54)发明名称用于无线LAN中的省电模式操作的方法和设备(57)摘要公开了一种用于无线LAN中的省电模式操作的方法和设备。一种无线LAN中的省电模式的操作方法可包括以下步骤：AP基于包括在信标帧中的TIM元素的虚拟位图向接收到待处理下行链路数据的存在的指示的多个目标STA发送PS轮询请求帧；AP在交叠的时间资源上从多个目标STA当中的基于PS轮询请求帧指示的多个PS轮询传输STA中的每一个接收多个PS轮询帧中的每一个；以及AP在交叠的时间资源上将多个下行链路帧中的每一个发送至所述多个PS轮询传输STA中的每一个作为对所述多个PS轮询帧的响应。CN106465271ACN106465271A权利要求书1/2页1.一种WLAN中的省电模式下的操作方法，该操作方法包括以下步骤：由接入点AP发送信标帧；由所述AP向多个目标站STA发送省电PS轮询请求帧；由所述AP在交叠的时间资源上分别从属于所述多个目标STA并且基于所述PS轮询请求帧确定的多个PS轮询传输STA接收多个PS轮询帧；以及由所述AP响应于所述多个PS轮询帧分别向所述多个PS轮询传输STA发送多个下行链路帧，其中，所述多个目标STA包括属于与所述AP关联的多个STA并且基于包括在信标帧中的业务指示图TIM元素的虚拟位图被通知缓冲的业务的存在的多个STA。2.根据权利要求1所述的操作方法，其中，所述PS轮询请求帧包括PS轮询帧传输序列号，所述PS轮询帧传输序列号与包括所述虚拟位图中的用于肯定业务指示的多个位元的一个位元组对应，并且所述一个位元组与所述多个PS轮询传输STA对应。3.根据权利要求2所述的操作方法，其中，所述多个PS轮询帧中的每一个是通过多个频率资源中的每一个来基于正交频分多址OFDMA发送的，并且所述多个频率资源基于所述多个PS轮询传输STA的关联标识符AID分别被依次分配给相应的所述多个PS轮询传输STA。4.根据权利要求1所述的操作方法，其中，所述PS轮询请求帧包括关联标识符AID字段和信道信息字段，所述AID字段包括指示所述多个PS轮询传输STA中的每一个的信息，并且所述信道信息字段包括与分别分配给所述多个PS轮询传输STA以用于所述多个PS轮询帧的基于正交频分多址OFDMA的传输的多个频率资源中的每一个相关的信息。5.根据权利要求1所述的操作方法，其中，所述PS轮询请求帧包括关联标识符AID字段和空时流信息字段，所述AID字段包括指示所述多个目标STA中的多个PS轮询传输STA的信息，并且所述空时流信息字段包括与分别分配给所述多个PS轮询传输STA以用于所述多个PS轮询帧的基于多输入多输出MIMO的传输的多个空时流中的每一个相关的信息。6.一种用于WLAN中的省电模式操作的接入点AP，该AP包括：射频RF单元，该RF单元发送或接收无线电信号；以及处理器，该处理器在操作上连接至所述RF单元，其中，所述处理器被实现为：发送信标帧；向多个目标站STA发送省电PS轮询请求帧；在交叠的时间资源上分别从属于所述多个目标STA并且基于所述PS轮询请求帧确定的多个PS轮询传输STA接收多个PS轮询帧；并且在交叠的时间资源上响应于所述多个PS轮询帧分别向所述多个PS轮询传输STA发送多个下行链路帧，2CN106465271A权利要求书2/2页其中，所述多个目标STA包括属于与所述AP关联的多个STA并且基于包括在信标帧中的业务指示图TIM元素的虚拟位图被通知缓冲的业务的存在的多个STA。7.根据权利要求6所述的AP，其中，所述PS轮询请求帧包括PS轮询帧传输序列号，所述PS轮询帧传输序列号与包括所述虚拟位图中的用于肯定业务指示的多个
