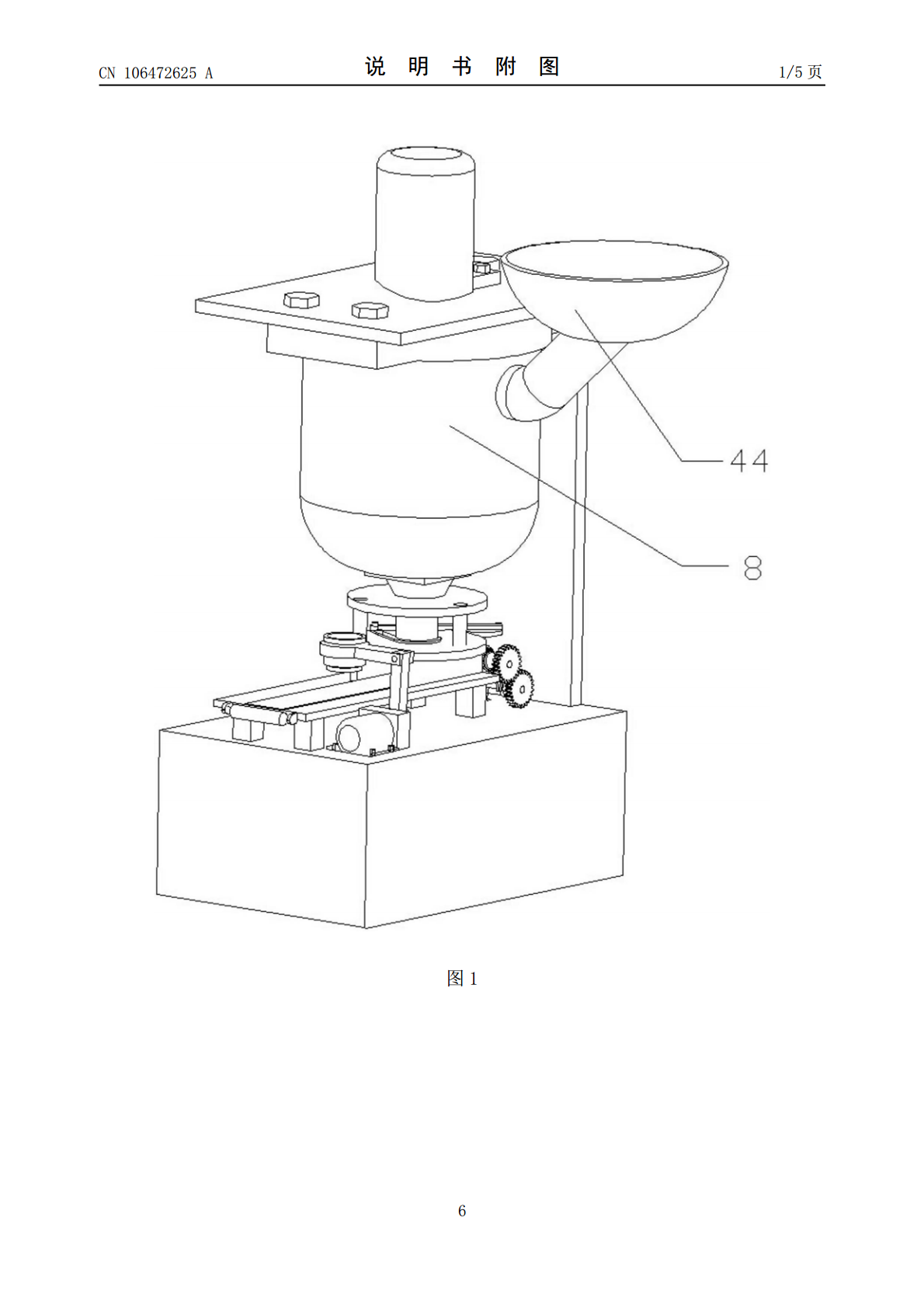

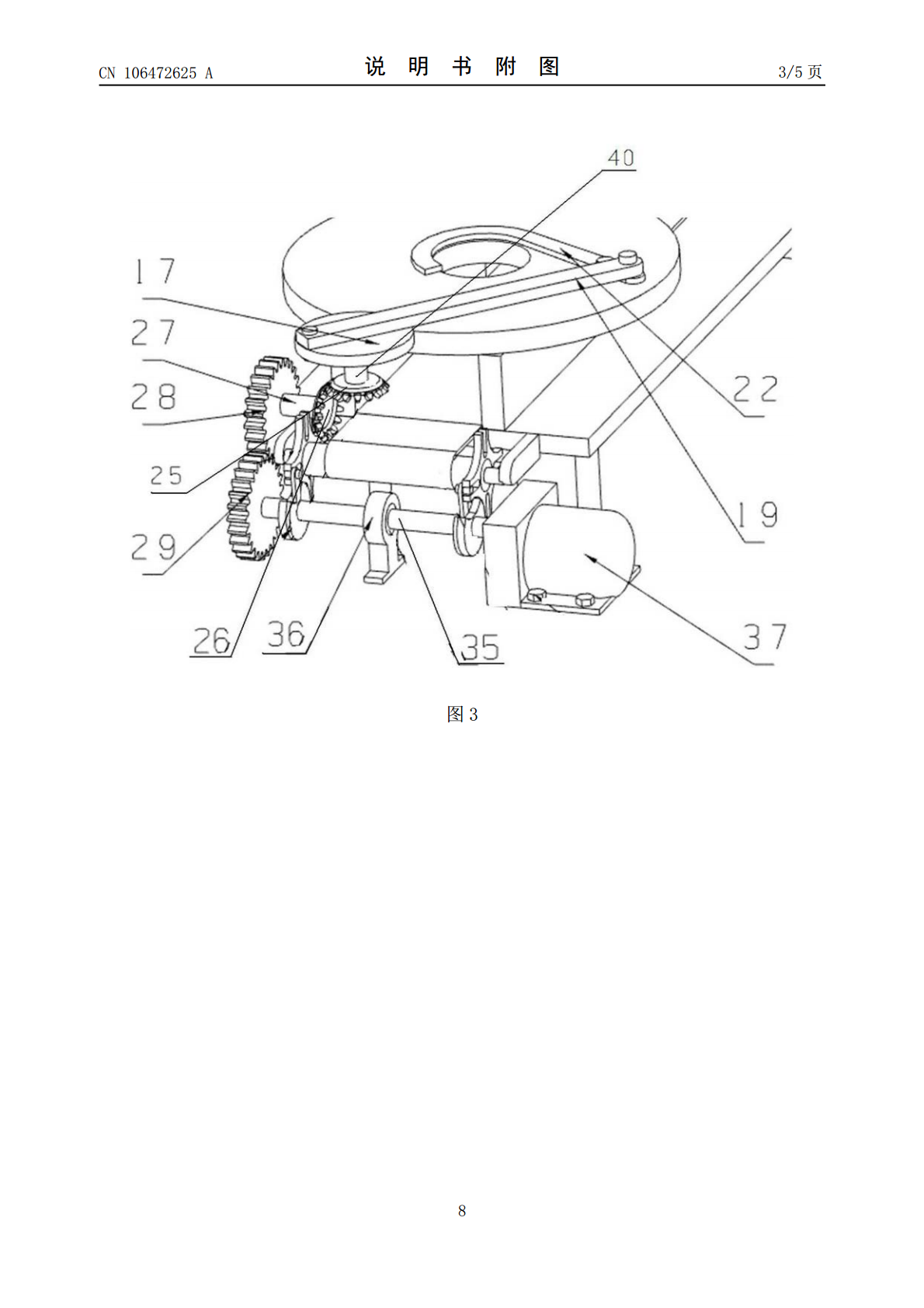

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106472625A(43)申请公布日2017.03.08(21)申请号201510550927.7(22)申请日2015.09.01(71)申请人广西大学地址530004广西壮族自治区南宁市西乡塘区大学路100号(72)发明人马桂香马俊生黄亦其黄豪中(74)专利代理机构广西南宁公平知识产权代理有限公司45104代理人覃现凯(51)Int.Cl.A21C11/00(2006.01)A21C1/02(2006.01)A21C9/08(2006.01)权利要求书1页说明书3页附图5页(54)发明名称一种圆饼自动制作装置(57)摘要一种圆饼自动制作装置，包括搅拌机构、剪切机构、移料机构、压饼机构和工作台；所述剪切机构的第一转轴、第二转轴和第三转轴通过轴承固定在工作台上，第一转轴一端同轴连接在第二电动机的输出轴上，第一主动拨动转盘和第二主动拨动转盘分别固定在第一转轴上，第一转轴另一端固定有第一直齿轮，第二转轴一端固定有第二直齿轮，另一端固定有第一锥齿轮，第三转轴一端固定有第二锥齿轮，另一端连接在轮盘的中心，连杆一端连接在轮盘上，连杆另一端连接在摆杆剪切刀的刀柄尾部，摆杆剪切刀安装在支撑台上，支撑台固定在工作台上。本发明能一次性地自动完成搅拌、剪切、传送、压饼的全过程，并且干净卫生，能够对圆饼进行标准化大规模生产。CN106472625ACN106472625A权利要求书1/1页1.一种圆饼自动制作装置，其特征在于，包括搅拌机构、剪切机构、移料机构、压饼机构和工作台；所述搅拌机构包括第一电机、桶盖、送料漏斗、水平桶夹、支撑立柱、盛面圆桶、搅拌轴、桨叶以及空气压缩机；盛面圆桶通过水平桶夹固定在支撑立柱上，支撑立柱下端固定在工作台上，盛面圆桶底部设有出料口，出料口处设有第一阀门，盛面圆桶侧壁上设有入料口，送料漏斗下端出口与盛面圆桶侧壁上的入料口连接，送料漏斗的颈部设有第二阀门，第一电机固定在桶盖上，桶盖通过紧固件密封固定在盛面圆桶上，搅拌轴固定在第一电机的输出轴上，搅拌轴上设有桨叶，空气压缩机出气口通过输气管连接至盛面圆桶；所述剪切机构包括第二电机、第一转轴、第一主动拨动转盘、第二主动拨动转盘、第一直齿轮、第二直齿轮、第二转轴、第一锥齿轮、第二锥齿轮、第三转轴、轮盘、连杆、第一转动副、第二转动副、第三转动副、摆杆剪切刀以及支撑台，第二电机固定在工作台上，第一转轴通过轴承固定在工作台上，第一转轴一端同轴连接在第二电动机的输出轴上，第一主动拨动转盘和第二主动拨动转盘分别固定在第一转轴上，第一主动拨动转盘位于轴承与第二直齿轮之间，第二主动拨动转盘位于轴承与第二电动机之间，第一转轴另一端固定有第一直齿轮，第二转轴也通过轴承固定在工作台上，第二转轴一端固定有第二直齿轮，第二直齿轮与第一直齿轮啮合，另一端固定有第一锥齿轮，第三转轴也通过轴承固定在工作台上，第三转轴一端固定有第二锥齿轮，第二锥齿轮与第一锥齿轮啮合，第三转轴另一端连接在轮盘的中心，连杆一端通过第一转动副连接在轮盘上，连杆另一端通过第二转动副连接在摆杆剪切刀的刀柄尾部，摆杆剪切刀通过第三转动副安装在支撑台上，第三转动副位于摆杆剪切刀中部，支撑台固定在工作台上，支撑台中心设有通孔，通孔位于盛面圆桶底部出料口的正下方，所述移料机构包括传送带、第一传送带滚轮、第二传送带滚轮、第一从动槽轮和第二从动槽轮，传送带通过第一传送带滚轮和第二传送带滚轮安装在工作台上并且位于支撑台的下方，第一传送带滚轮两端分别固定有第一从动槽轮和第二从动槽轮，第一从动槽轮与第一主动拨动转盘配合，第二从动槽轮与第二主动拨动转盘配合；所述压饼机构包括第三电动机、模具曲柄、模具连杆、滑块、竖直滑槽、圆饼成型盖；第三电动机固定在工作台上，模具曲柄一端固定在第三电动机输出轴上，模具曲柄另一端通过第四转动副模具连杆铰接，模具连杆另一端通过第五转动副与滑块一端铰接，滑块安装在竖直滑轨中，滑块另一端固定有圆饼成型盖，圆饼成型盖位于传送带的上方。2CN106472625A说明书1/3页一种圆饼自动制作装置技术领域[0001]本发明涉及圆饼制作的领域，尤其是一种圆饼自动制作装置。背景技术[0002]目前，针对圆饼制作时，主要是依靠人工放料和挤压模具而形成，其工作强度大，效率低，长期工作还特别容易伤手，且手上细菌极多，用手触碰极度不卫生。市场上出现的圆饼制作装置，体积庞大，价格昂贵，且未采用搅拌、剪切、传送、压模一体化。发明内容[0003]本发明针对现有技术的不足，提供一种结构简单、方便实用的圆饼自动制作装置，能自动一次性地完成搅拌、剪切、传送、压饼的全过程。[0004]为了实现上述目的，本发明采用了以下技术方案：[0005]一种圆饼自动制作装置，包括搅拌机构、剪切机构
