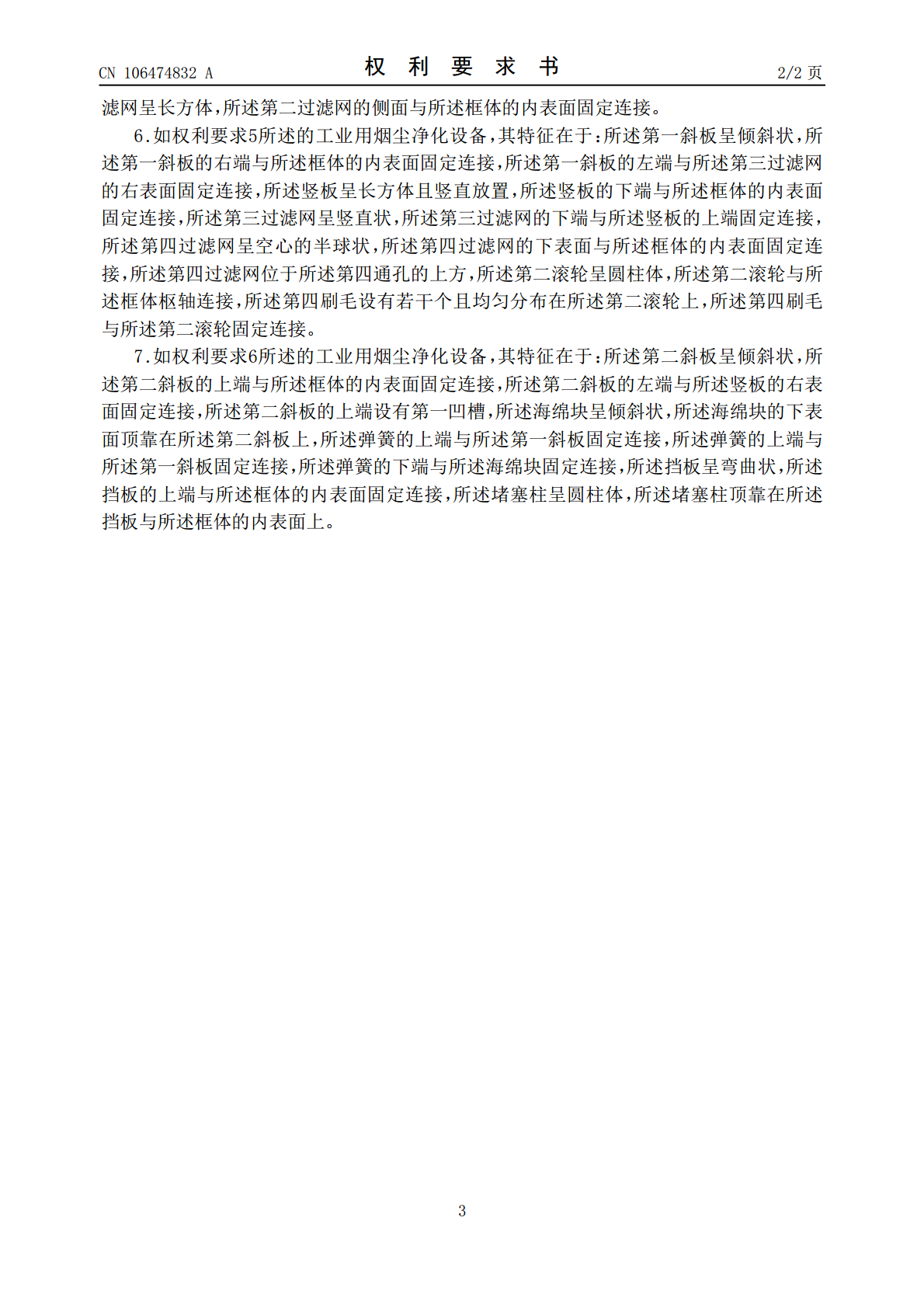

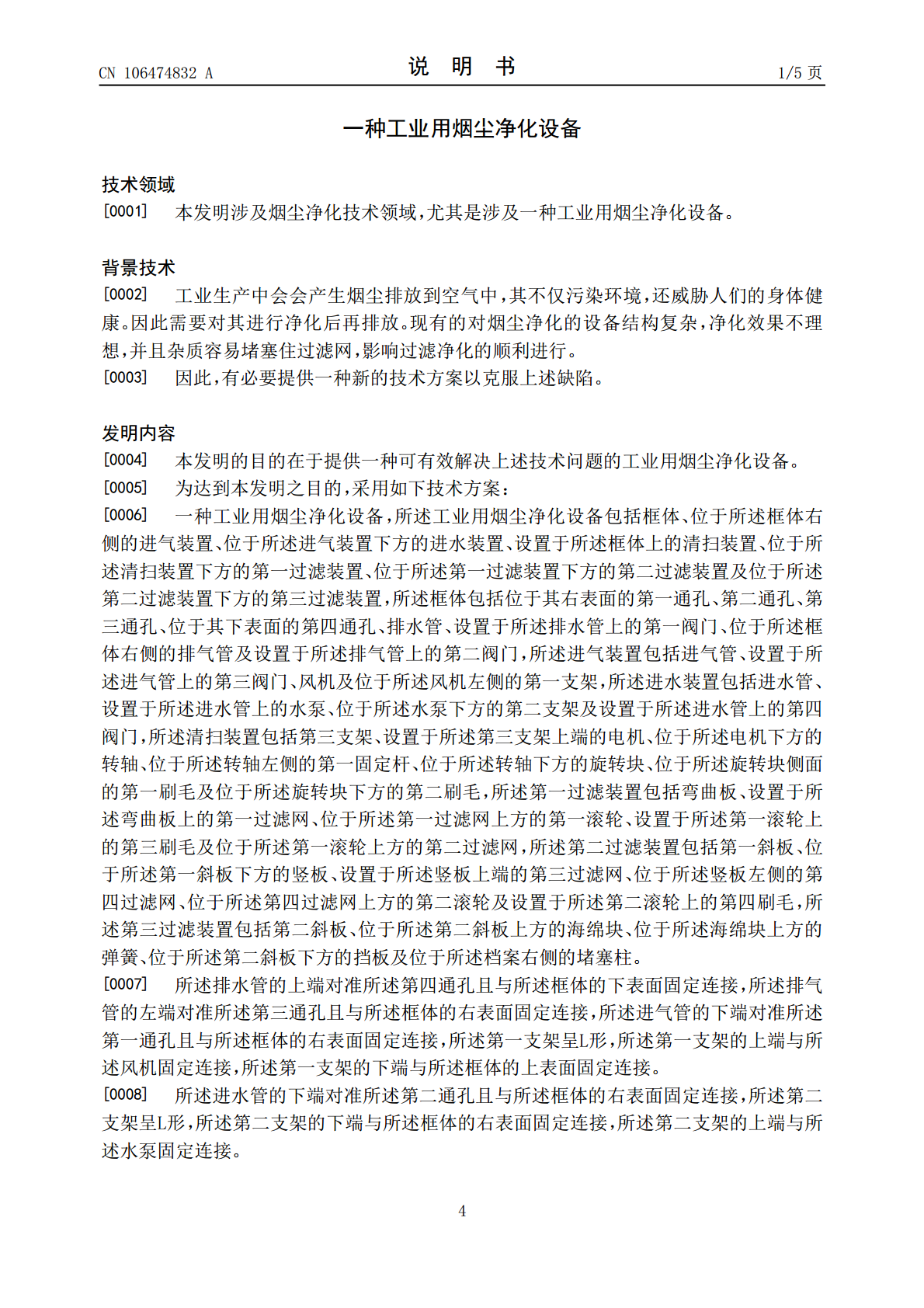

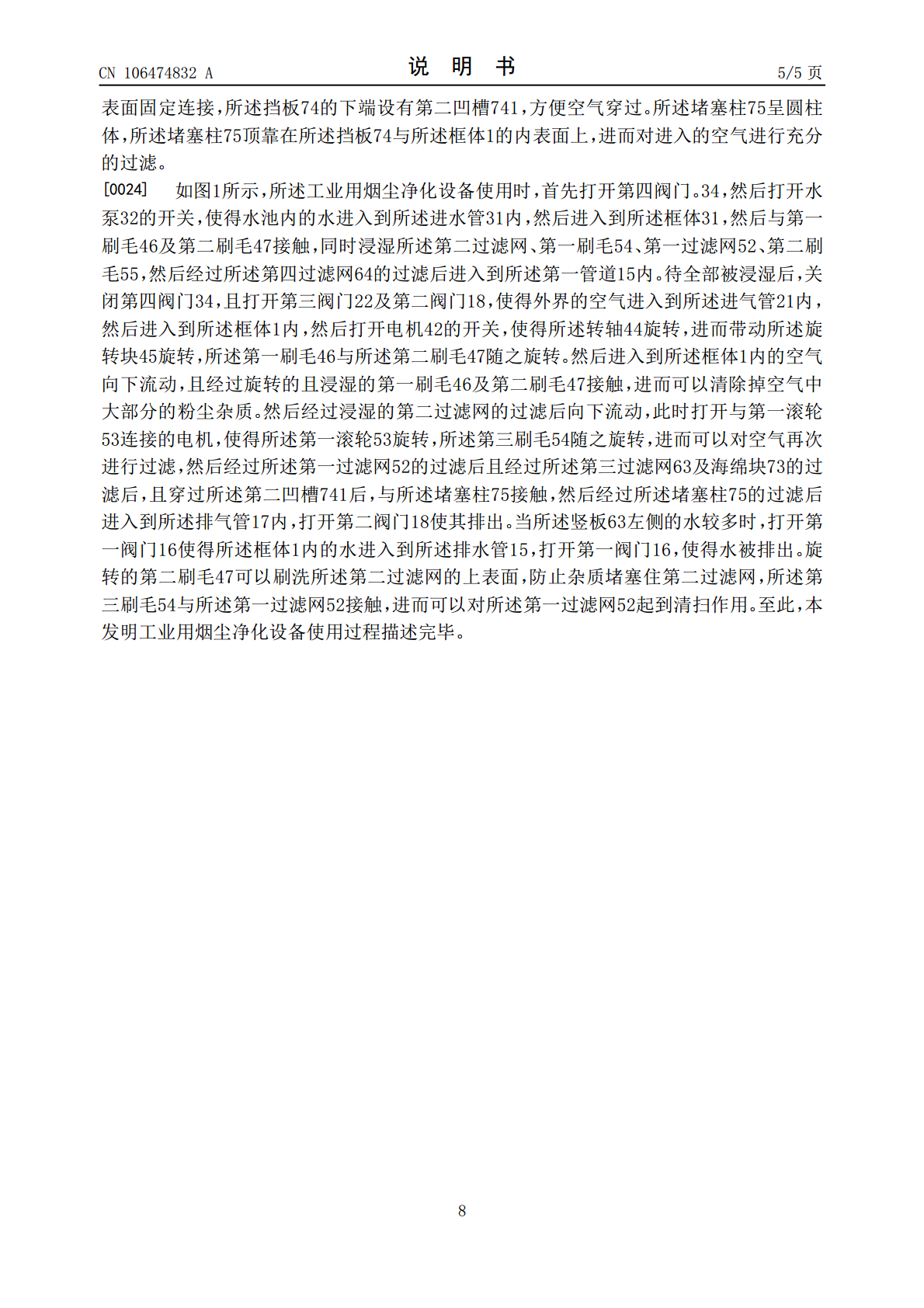

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106474832A(43)申请公布日2017.03.08(21)申请号201611234782.0(22)申请日2016.12.28(71)申请人广州市中潭空气净化科技有限公司地址510000广东省广州市荔湾区花地大道中228号广州市荔湾区宜车城汽车配件市场二层2001-1号(72)发明人蒙泽喜(51)Int.Cl.B01D46/00(2006.01)B01D46/10(2006.01)B01D46/28(2006.01)B01D46/30(2006.01)B01D50/00(2006.01)权利要求书2页说明书5页附图1页(54)发明名称一种工业用烟尘净化设备(57)摘要一种工业用烟尘净化设备，包括框体、进气装置、进水装置、清扫装置、第一过滤装置、第二过滤装置及第三过滤装置，框体包括第一通孔、第二通孔、第三通孔、第四通孔、排水管、第一阀门、排气管及第二阀，进气装置包括进气管、第三阀门、风机及第一支架，进水装置包括进水管、水泵、第二支架及第四阀门，清扫装置包括第三支架、电机、转轴、第一固定杆、旋转块、第一刷毛及第二刷毛，第一过滤装置包括弯曲板、第一过滤网、第一滚轮、第三刷毛及第二过滤网，第二过滤装置包括第一斜板、竖板、第三过滤网、第四过滤网、第二滚轮及第四刷毛，第三过滤装置包括第二斜板、海绵块、弹簧、挡板及堵塞柱。本发明能够对烟尘进行彻底净化，效率高且效果好。CN106474832ACN106474832A权利要求书1/2页1.一种工业用烟尘净化设备，其特征在于：所述工业用烟尘净化设备包括框体、位于所述框体右侧的进气装置、位于所述进气装置下方的进水装置、设置于所述框体上的清扫装置、位于所述清扫装置下方的第一过滤装置、位于所述第一过滤装置下方的第二过滤装置及位于所述第二过滤装置下方的第三过滤装置，所述框体包括位于其右表面的第一通孔、第二通孔、第三通孔、位于其下表面的第四通孔、排水管、设置于所述排水管上的第一阀门、位于所述框体右侧的排气管及设置于所述排气管上的第二阀门，所述进气装置包括进气管、设置于所述进气管上的第三阀门、风机及位于所述风机左侧的第一支架，所述进水装置包括进水管、设置于所述进水管上的水泵、位于所述水泵下方的第二支架及设置于所述进水管上的第四阀门，所述清扫装置包括第三支架、设置于所述第三支架上端的电机、位于所述电机下方的转轴、位于所述转轴左侧的第一固定杆、位于所述转轴下方的旋转块、位于所述旋转块侧面的第一刷毛及位于所述旋转块下方的第二刷毛，所述第一过滤装置包括弯曲板、设置于所述弯曲板上的第一过滤网、位于所述第一过滤网上方的第一滚轮、设置于所述第一滚轮上的第三刷毛及位于所述第一滚轮上方的第二过滤网，所述第二过滤装置包括第一斜板、位于所述第一斜板下方的竖板、设置于所述竖板上端的第三过滤网、位于所述竖板左侧的第四过滤网、位于所述第四过滤网上方的第二滚轮及设置于所述第二滚轮上的第四刷毛，所述第三过滤装置包括第二斜板、位于所述第二斜板上方的海绵块、位于所述海绵块上方的弹簧、位于所述第二斜板下方的挡板及位于所述档案右侧的堵塞柱。2.如权利要求1所述的工业用烟尘净化设备，其特征在于：所述排水管的上端对准所述第四通孔且与所述框体的下表面固定连接，所述排气管的左端对准所述第三通孔且与所述框体的右表面固定连接，所述进气管的下端对准所述第一通孔且与所述框体的右表面固定连接，所述第一支架呈L形，所述第一支架的上端与所述风机固定连接，所述第一支架的下端与所述框体的上表面固定连接。3.如权利要求2所述的工业用烟尘净化设备，其特征在于：所述进水管的下端对准所述第二通孔且与所述框体的右表面固定连接，所述第二支架呈L形，所述第二支架的下端与所述框体的右表面固定连接，所述第二支架的上端与所述水泵固定连接。4.如权利要求3所述的工业用烟尘净化设备，其特征在于：所述第三支架呈L形，所述第三支架的下端与所述框体的左表面固定连接，所述第三支架的上端与所述电机的左表面固定连接，所述转轴呈圆柱体且竖直放置，所述转轴的上端与所述电机连接，所述转轴贯穿所述框体的内外表面且与其滑动连接，所述转轴的下端与所述旋转块的上表面固定连接，所述第一固定杆呈倾斜状，所述第一固定杆的上端与所述电机固定连接，所述第一固定杆的下端与所述框体的上表面固定连接，所述旋转块呈圆柱体，所述旋转块位于所述第二通孔的左侧，所述第一刷毛设有若干个且均匀分布在所述旋转块的侧面上，所述第一刷毛呈水平状，所述第一刷毛的一端与所述旋转块的侧面固定连接，所述第二刷毛设有若干个且均匀分布在所述旋转块的下表面上，所述第二刷毛的上端与所述旋转块的下表面固定连接。5.如权利要求4所述的工业用烟尘净化设备，其特征在于：所述弯曲板呈弯曲状，所述
