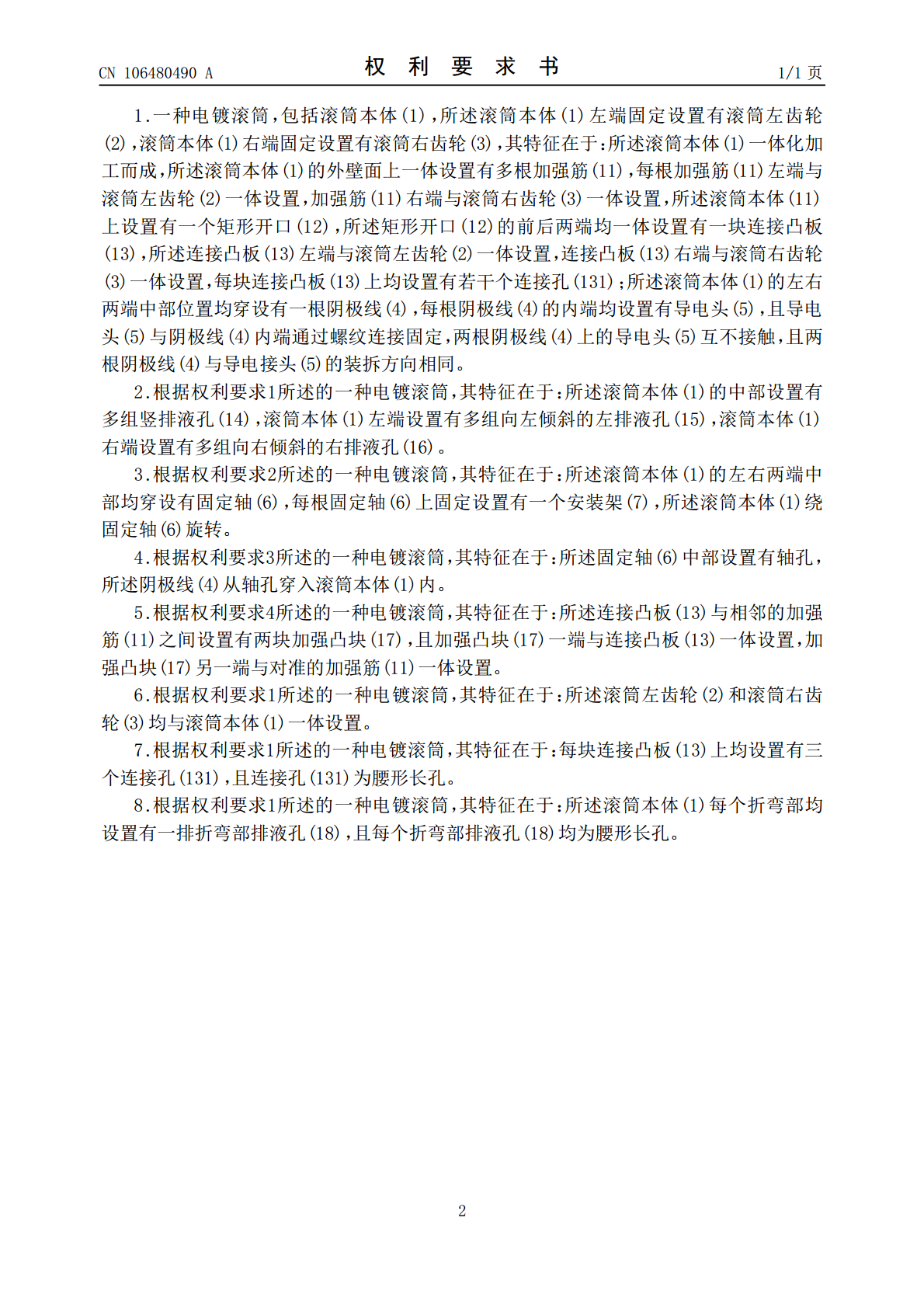

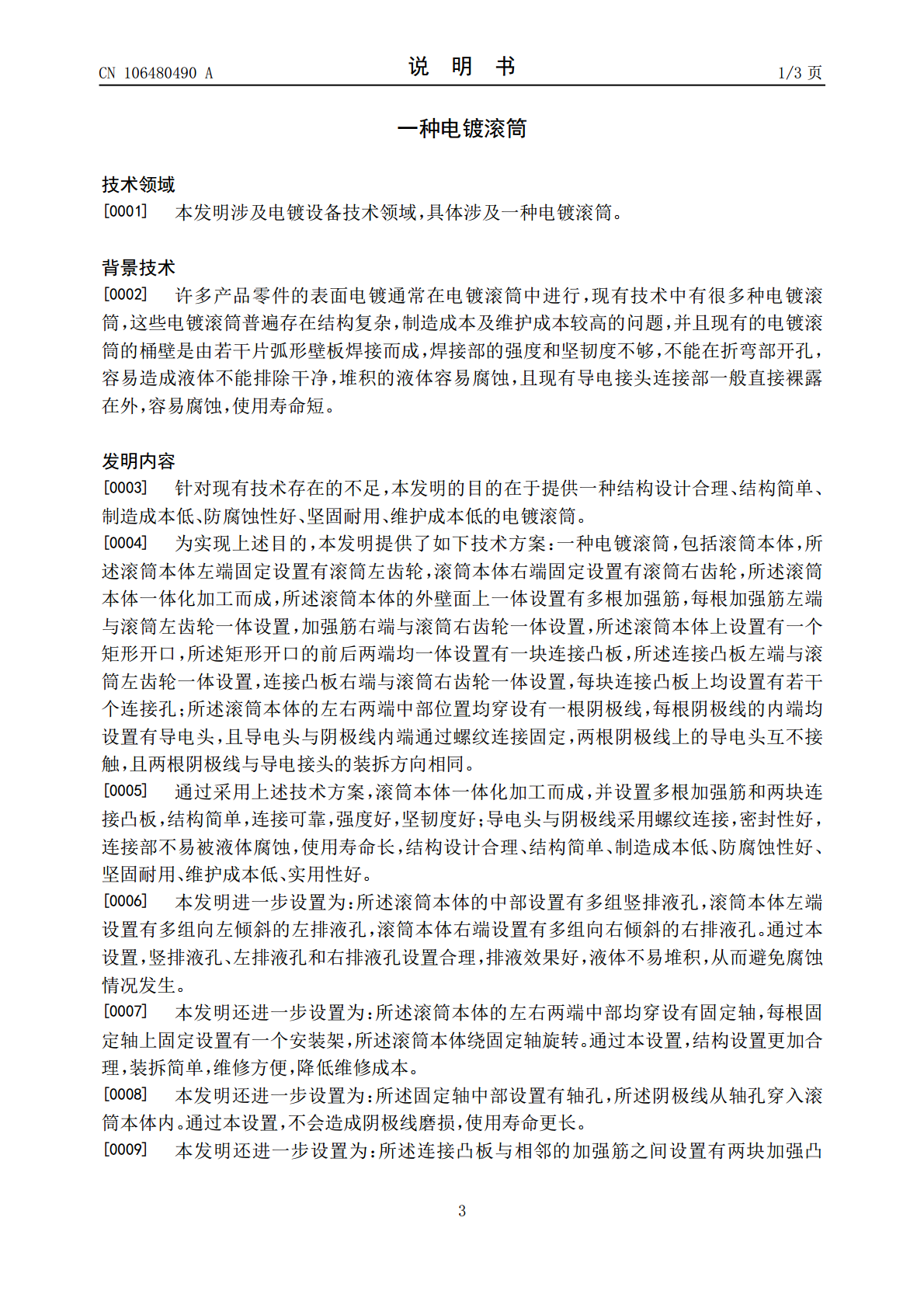

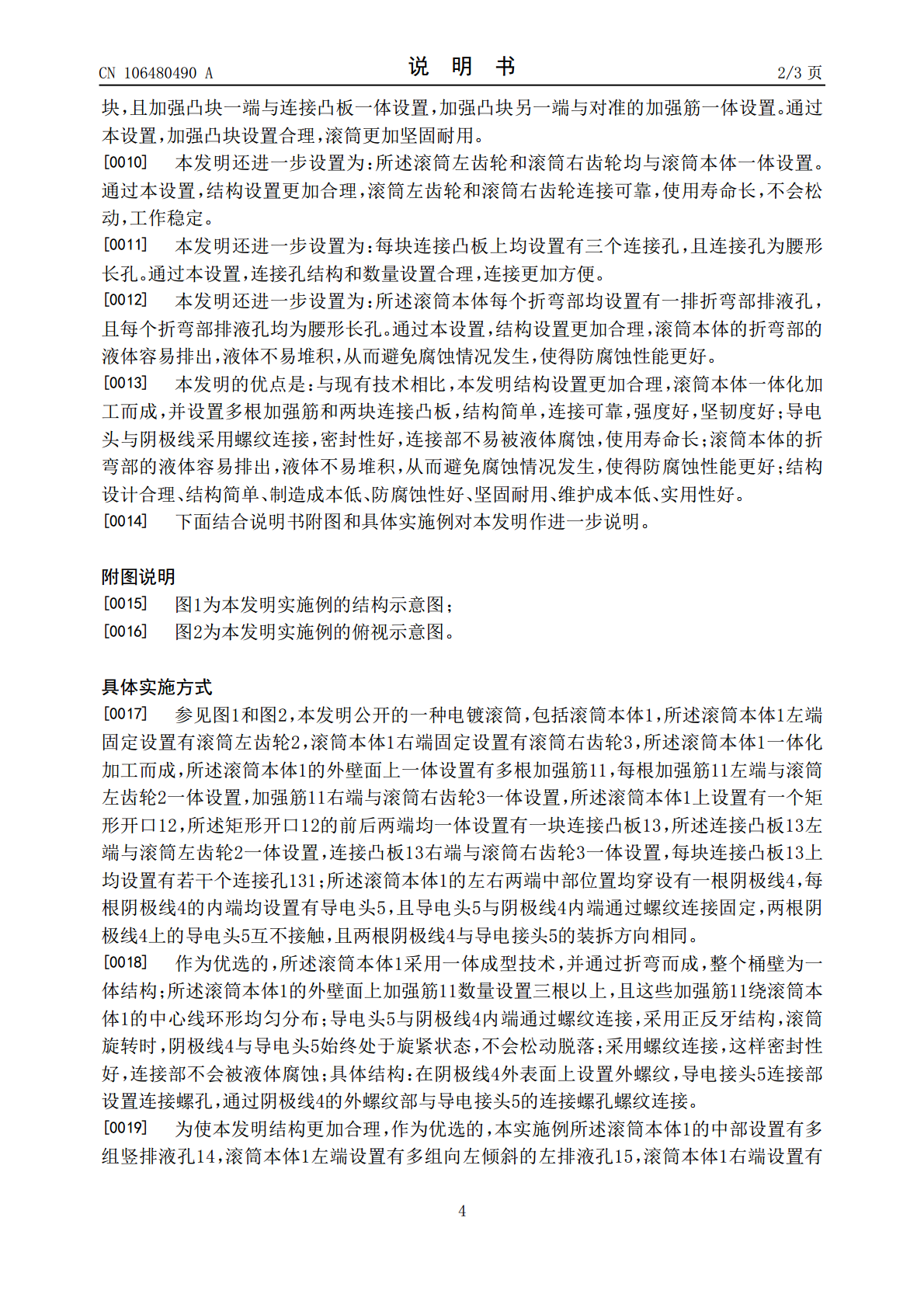

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106480490A(43)申请公布日2017.03.08(21)申请号201611267027.2(22)申请日2016.12.31(71)申请人浙江明泰标准件有限公司地址325000浙江省温州市温州经济技术开发区滨海八路519号(72)发明人吴金旺吴益康吴也禹(51)Int.Cl.C25D17/20(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种电镀滚筒(57)摘要本发明公开了一种电镀滚筒，包括滚筒本体，滚筒本体左端固定设置有滚筒左齿轮，滚筒本体右端固定设置有滚筒右齿轮，滚筒本体一体化加工而成，滚筒本体的外壁面上一体设置有多根加强筋，滚筒本体上设置有一个矩形开口，矩形开口的前后两端均一体设置有一块连接凸板，每块连接凸板上均设置有若干个连接孔；滚筒本体的左右两端中部位置均穿设有一根阴极线，每根阴极线的内端均设置有导电头，且导电头与阴极线内端通过螺纹连接固定，两根阴极线上的导电头互不接触，且两根阴极线与导电接头的装拆方向相同。上述技术方案，结构设计合理、结构简单、制造成本低、防腐蚀性好、坚固耐用、维护成本低。CN106480490ACN106480490A权利要求书1/1页1.一种电镀滚筒，包括滚筒本体(1)，所述滚筒本体(1)左端固定设置有滚筒左齿轮(2)，滚筒本体(1)右端固定设置有滚筒右齿轮(3)，其特征在于：所述滚筒本体(1)一体化加工而成，所述滚筒本体(1)的外壁面上一体设置有多根加强筋(11)，每根加强筋(11)左端与滚筒左齿轮(2)一体设置，加强筋(11)右端与滚筒右齿轮(3)一体设置，所述滚筒本体(11)上设置有一个矩形开口(12)，所述矩形开口(12)的前后两端均一体设置有一块连接凸板(13)，所述连接凸板(13)左端与滚筒左齿轮(2)一体设置，连接凸板(13)右端与滚筒右齿轮(3)一体设置，每块连接凸板(13)上均设置有若干个连接孔(131)；所述滚筒本体(1)的左右两端中部位置均穿设有一根阴极线(4)，每根阴极线(4)的内端均设置有导电头(5)，且导电头(5)与阴极线(4)内端通过螺纹连接固定，两根阴极线(4)上的导电头(5)互不接触，且两根阴极线(4)与导电接头(5)的装拆方向相同。2.根据权利要求1所述的一种电镀滚筒，其特征在于：所述滚筒本体(1)的中部设置有多组竖排液孔(14)，滚筒本体(1)左端设置有多组向左倾斜的左排液孔(15)，滚筒本体(1)右端设置有多组向右倾斜的右排液孔(16)。3.根据权利要求2所述的一种电镀滚筒，其特征在于：所述滚筒本体(1)的左右两端中部均穿设有固定轴(6)，每根固定轴(6)上固定设置有一个安装架(7)，所述滚筒本体(1)绕固定轴(6)旋转。4.根据权利要求3所述的一种电镀滚筒，其特征在于：所述固定轴(6)中部设置有轴孔，所述阴极线(4)从轴孔穿入滚筒本体(1)内。5.根据权利要求4所述的一种电镀滚筒，其特征在于：所述连接凸板(13)与相邻的加强筋(11)之间设置有两块加强凸块(17)，且加强凸块(17)一端与连接凸板(13)一体设置，加强凸块(17)另一端与对准的加强筋(11)一体设置。6.根据权利要求1所述的一种电镀滚筒，其特征在于：所述滚筒左齿轮(2)和滚筒右齿轮(3)均与滚筒本体(1)一体设置。7.根据权利要求1所述的一种电镀滚筒，其特征在于：每块连接凸板(13)上均设置有三个连接孔(131)，且连接孔(131)为腰形长孔。8.根据权利要求1所述的一种电镀滚筒，其特征在于：所述滚筒本体(1)每个折弯部均设置有一排折弯部排液孔(18)，且每个折弯部排液孔(18)均为腰形长孔。2CN106480490A说明书1/3页一种电镀滚筒技术领域[0001]本发明涉及电镀设备技术领域，具体涉及一种电镀滚筒。背景技术[0002]许多产品零件的表面电镀通常在电镀滚筒中进行，现有技术中有很多种电镀滚筒，这些电镀滚筒普遍存在结构复杂，制造成本及维护成本较高的问题，并且现有的电镀滚筒的桶壁是由若干片弧形壁板焊接而成，焊接部的强度和坚韧度不够，不能在折弯部开孔，容易造成液体不能排除干净，堆积的液体容易腐蚀，且现有导电接头连接部一般直接裸露在外，容易腐蚀，使用寿命短。发明内容[0003]针对现有技术存在的不足，本发明的目的在于提供一种结构设计合理、结构简单、制造成本低、防腐蚀性好、坚固耐用、维护成本低的电镀滚筒。[0004]为实现上述目的，本发明提供了如下技术方案：一种电镀滚筒，包括滚筒本体，所述滚筒本体左端固定设置有滚筒左齿轮，滚筒本体右端固定设置有滚筒右齿轮，所述滚筒本体一体化加工而成，所述滚筒本体的外壁面上一体设置有多根加强筋，每根加强筋左端与滚筒左齿轮一体设置，加强筋右端与滚筒右齿
