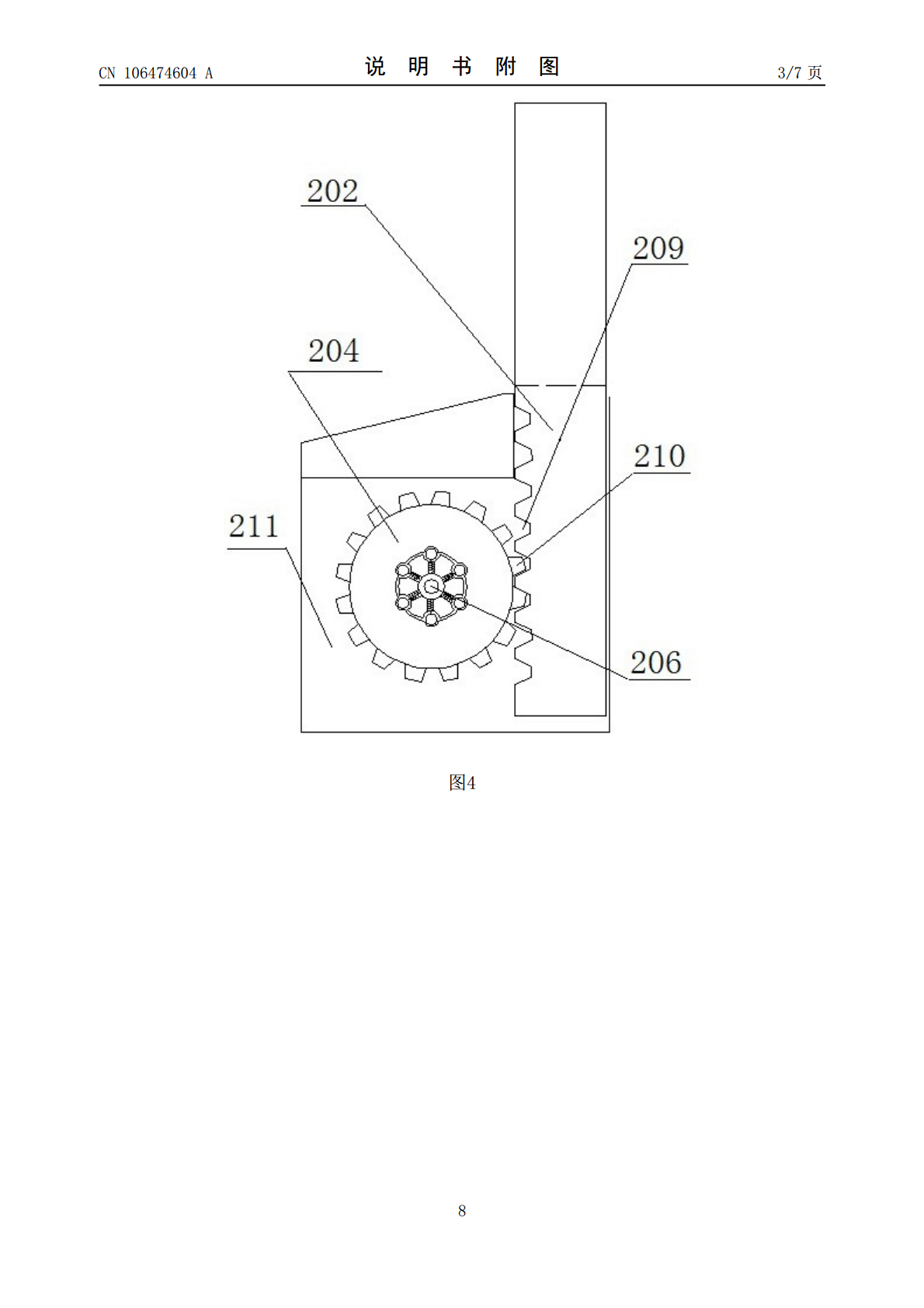

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106474604A(43)申请公布日2017.03.08(21)申请号201611119115.8(22)申请日2016.12.08(71)申请人吉林大学地址130012吉林省长春市人民大街5988号(72)发明人李新波王英伟郭晨姜良旭杨伟刘国君吴越刘建芳石要武(74)专利代理机构吉林长春新纪元专利代理有限责任公司22100代理人白冬冬(51)Int.Cl.A61M5/50(2006.01)权利要求书1页说明书3页附图7页(54)发明名称医用注射器自动分离装置(57)摘要一种医用注射器自动分离装置，属于医疗器械辅助设备领域。本发明的目的是提供一种对工作中产生的废弃注射器针头、针栓和针筒进行机械分离的医用注射器自动分离装置。本发明在导轨上依次有：固定安装的切断装置、通过轨轮置于导轨上的分离装置、通过行走轮置于导轨上的载物车，其中分离装置后侧通过复位弹簧与挡块连接，挡块固定安装。本发明操作简单，注射器只需要安装位置合理，正确操作按键，便能自动完成。CN106474604ACN106474604A权利要求书1/1页1.一种医用注射器自动分离装置，其特征在于：在导轨（7）上依次有：固定安装的切断装置（1）、通过轨轮置于导轨（7）上的分离装置（2）、通过行走轮（5）置于导轨（7）上的载物车（6），其中分离装置（2）后侧通过复位弹簧（3）与挡块（4）连接，挡块（4）固定安装；切断装置（1）的结构：切断装置（1）的触碰板（101）两侧有刀具限位槽（103），刀具（104）置于刀具限位槽（103）内，在触碰板（101）上有蜂窝网（102），刀具（104）上固定安装有刀具齿条（12），刀具齿条（12）与刀具电机（11）轴上的齿轮啮合；分离装置（2）的结构：在分离箱（211）内通过中轴（206）安装有滚筒机构，滚筒机构的结构是：在中轴（206）上固定安装有定子（212），在定子（212）上开有弹簧槽，弹簧（203）一端顶在弹簧槽底端，另一端顶在滚球（201）上，在定子（212）外缘开有定子滚球槽（208），滚筒转子（204）套在定子（212）外，并且在滚筒转子（204）内与定子（212）接触的一侧对应定子滚球槽（208）开有转子滚球槽（207），在定子滚球槽（208）和转子滚球槽（207）内有滚球（201）；在滚筒转子（204）外缘有滚筒齿（210）；升降杆（202）下端置于分离箱（211）内部，并且置于分离箱（211）内部的升降杆（202）上开有齿槽（209），齿槽（209）与滚筒齿（210）配合；在升降杆（202）上面开有分离挡板V型开口槽（205）；载物车（6）的结构是：在载物车（6）后侧固定安装有推进齿条（8），推进齿条（8）与推进电机（9）轴上的齿轮啮合；载物车底座（603）一端通过轴（605）安装有针管托架（606），在针管托架（606）上开有空筒沿卡槽（13），针管托架举升电机（602）的轴上安装有曲柄机构（601），曲柄机构（601）的顶端顶在针管托架（606）下面。2.根据权利要求1所述的医用注射器自动分离装置，其特征在于：在切断装置（1）的触碰板（101）下面安装有光电传感器（10）。3.根据权利要求1所述的医用注射器自动分离装置，其特征在于：在推进齿条（8）与载物车（6）连接处安装有压力传感器（14）。4.根据权利要求1所述的医用注射器自动分离装置，其特征在于：针管托架（606）的上表面为与针管（15）匹配的弧形。5.根据权利要求1所述的医用注射器自动分离装置，其特征在于：在载物车底座（603）下面开有与挡块（4）匹配的挡块通道（604）。2CN106474604A说明书1/3页医用注射器自动分离装置技术领域[0001]本发明属于医疗器械辅助设备领域。背景技术[0002]在医疗活动中，医护人员通常会使用注射器通过注射药物对病人实施治疗或抽血检查，使用过的注射器针头往往会残留病人血液。当病人的血液里有传染性疾病时，针头可能会成为艾滋病、埃博拉等病毒的传染源。在对使用过的医用注射器进行回收和处理时，如果医护人员操作不当就容易造成病毒传播，引发感染，尤其是针头部分比较尖锐，容易发生刺伤。为了防止刺伤所引起的病毒携带或者感染，所以必须将针头进行分离。目前对注射器的分离方法常采用徒手针头针筒分离。这种分离方式常需要手动器械或者徒手进行分离，没有把针头的针栓部分分离出去。且容易对医护人员造成伤害，增加心理负担。发明内容[0003]本发明的目的是提供一种对工作中产生的废弃注射器针头、针栓和针筒进行机械分离的医用注射器自动分离装置。[0004]本发明在导轨上依次有：固定安装的切断装置、通过轨轮置于导轨上的分离装置、通过行走轮置于导轨上的载物车，其中分离装置后侧通
