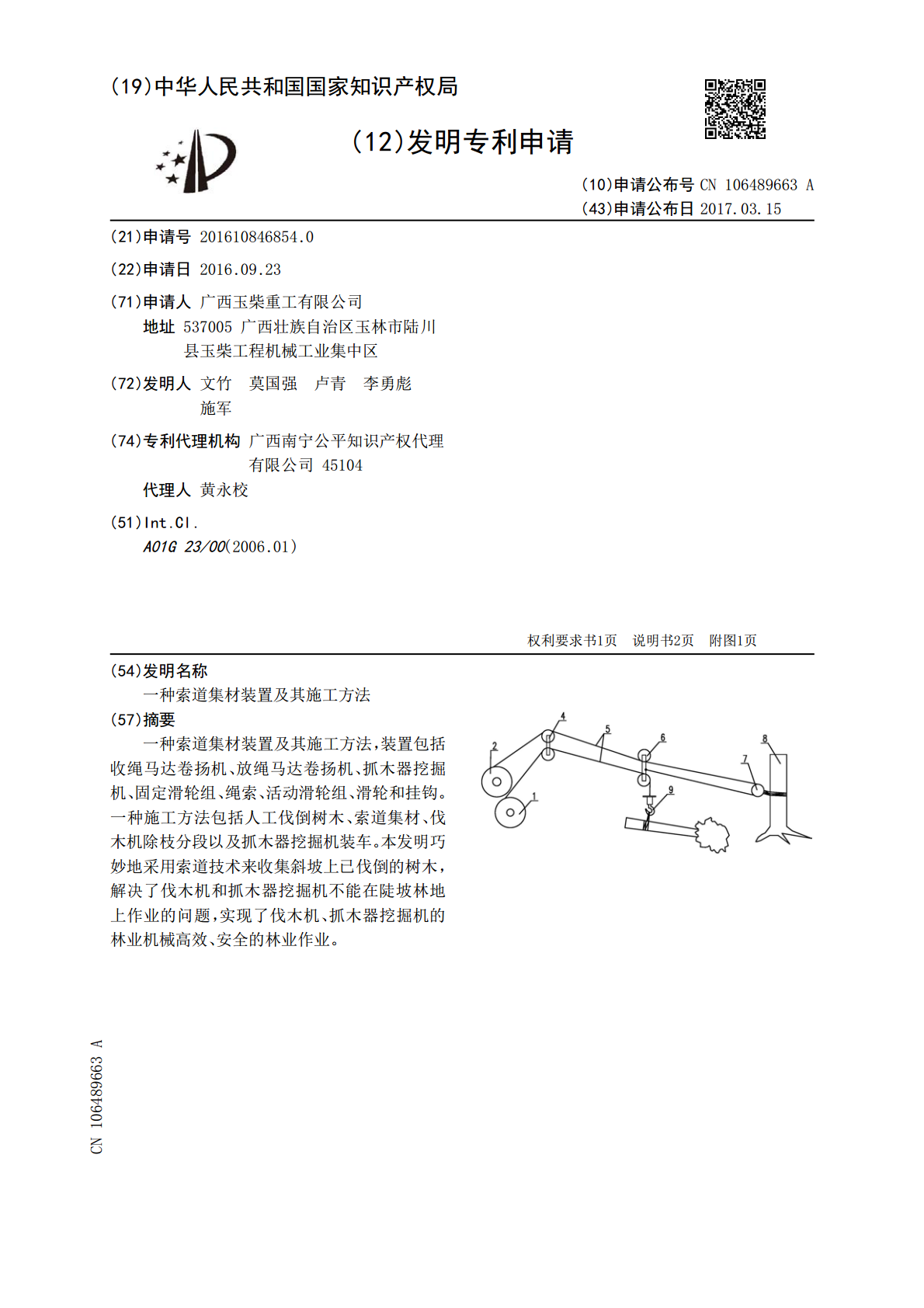

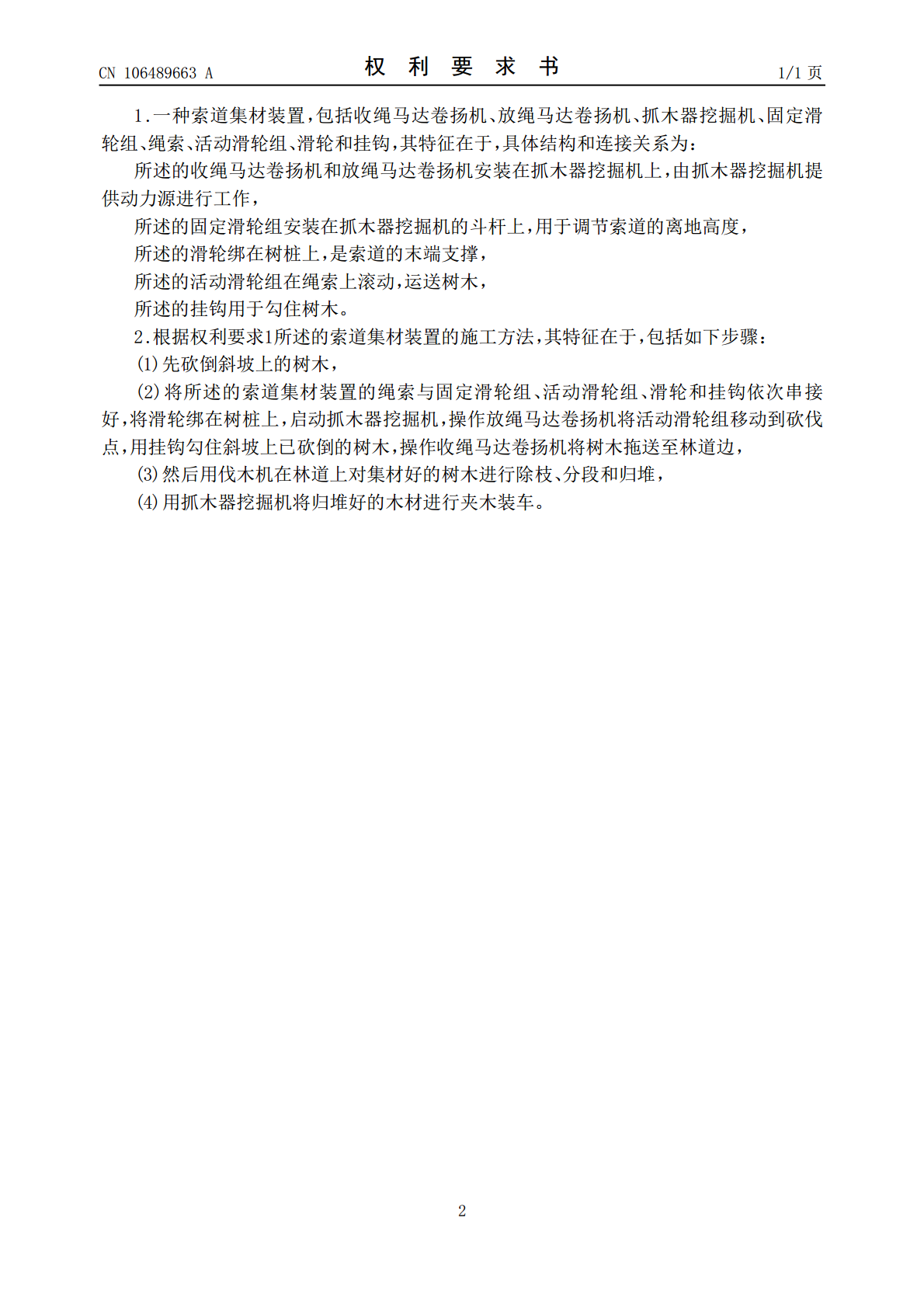

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106489663A(43)申请公布日2017.03.15(21)申请号201610846854.0(22)申请日2016.09.23(71)申请人广西玉柴重工有限公司地址537005广西壮族自治区玉林市陆川县玉柴工程机械工业集中区(72)发明人文竹莫国强卢青李勇彪施军(74)专利代理机构广西南宁公平知识产权代理有限公司45104代理人黄永校(51)Int.Cl.A01G23/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种索道集材装置及其施工方法(57)摘要一种索道集材装置及其施工方法,装置包括收绳马达卷扬机、放绳马达卷扬机、抓木器挖掘机、固定滑轮组、绳索、活动滑轮组、滑轮和挂钩。一种施工方法包括人工伐倒树木、索道集材、伐木机除枝分段以及抓木器挖掘机装车。本发明巧妙地采用索道技术来收集斜坡上已伐倒的树木,解决了伐木机和抓木器挖掘机不能在陡坡林地上作业的问题,实现了伐木机、抓木器挖掘机的林业机械高效、安全的林业作业。CN106489663ACN106489663A权利要求书1/1页1.一种索道集材装置,包括收绳马达卷扬机、放绳马达卷扬机、抓木器挖掘机、固定滑轮组、绳索、活动滑轮组、滑轮和挂钩,其特征在于,具体结构和连接关系为:所述的收绳马达卷扬机和放绳马达卷扬机安装在抓木器挖掘机上,由抓木器挖掘机提供动力源进行工作,所述的固定滑轮组安装在抓木器挖掘机的斗杆上,用于调节索道的离地高度,所述的滑轮绑在树桩上,是索道的末端支撑,所述的活动滑轮组在绳索上滚动,运送树木,所述的挂钩用于勾住树木。2.根据权利要求1所述的索道集材装置的施工方法,其特征在于,包括如下步骤:(1)先砍倒斜坡上的树木,(2)将所述的索道集材装置的绳索与固定滑轮组、活动滑轮组、滑轮和挂钩依次串接好,将滑轮绑在树桩上,启动抓木器挖掘机,操作放绳马达卷扬机将活动滑轮组移动到砍伐点,用挂钩勾住斜坡上已砍倒的树木,操作收绳马达卷扬机将树木拖送至林道边,(3)然后用伐木机在林道上对集材好的树木进行除枝、分段和归堆,(4)用抓木器挖掘机将归堆好的木材进行夹木装车。2CN106489663A说明书1/2页一种索道集材装置及其施工方法技术领域[0001]本发明涉及一种索道集材装置及其施工方法,用于林场树木的砍伐。背景技术[0002]广西、广东、云南和福建等地的桉树、松树、杉树等大部分都种植在陡坡的山上,目前主要是人工砍伐搬运至林道边堆放,效率低且不安全。现在也有伐木机,但由于林地陡峭,爬坡能力和作业稳定性都无法满足,伐木机只能在平地和林道作业,林场林道一般相距50米以上,对于陡坡林地,伐木机只能砍伐林道两侧附近的树木,夹在两条林道中间的树木无法够着。要实现林业机械化,必须解决林业机械在陡坡地形的适应性问题。发明内容[0003]本发明所解决的问题是提供一种索道集材装置及其施工方法,能高效、快捷、安全地搬运、收集陡坡上已砍倒的树木,配合伐木机一起高效地机械化作业。[0004]为解决上述问题,本发明的技术解决方案是:一种索道集材装置,包括收绳马达卷扬机、放绳马达卷扬机、抓木器挖掘机、固定滑轮组、绳索、活动滑轮组、滑轮和挂钩,其特征在于,具体结构和连接关系为:[0005]所述的收绳马达卷扬机和放绳马达卷扬机安装在抓木器挖掘机上,由抓木器挖掘机提供动力源进行工作,[0006]所述的固定滑轮组安装在抓木器挖掘机的斗杆上,用于调节索道的离地高度,[0007]所述的滑轮绑在树桩上,是索道的末端支撑,[0008]所述的活动滑轮组在绳索上滚动,运送树木,[0009]所述的挂钩用于勾住树木。[0010]所述的索道集材装置的施工方法,包括如下步骤:[0011](1)先砍倒斜坡上的树木,[0012](2)将所述的索道集材装置的绳索与固定滑轮组、活动滑轮组、滑轮和挂钩依次串接好,将滑轮绑在树桩上,启动抓木器挖掘机,操作放绳马达卷扬机将活动滑轮组移动到砍伐点,用挂钩勾住斜坡上已砍倒的树木,操作收绳马达卷扬机将树木拖送至林道边,[0013](3)然后用伐木机在林道上对集材好的树木进行除枝、分段和归堆,[0014](4)用抓木器挖掘机将归堆好的木材进行夹木装车。[0015]本发明的突出优点在于:[0016]巧妙地采用索道技术来收集斜坡上已伐倒的树木,解决了伐木机和抓木器挖掘机不能在陡坡林地上作业的问题,实现了伐木机、抓木器挖掘机等林业机械高效、安全的林业作业。附图说明[0017]图1是本发明所述的索道集材装置的结构示意图。3CN106489663A说明书2/2页[0018]图2是本发明所述的索道集材装置的施工方法示意图。具体实施方式[0019]以下通过附图和实施例对本发明的技术方案进一步说明。[0020]如图1
