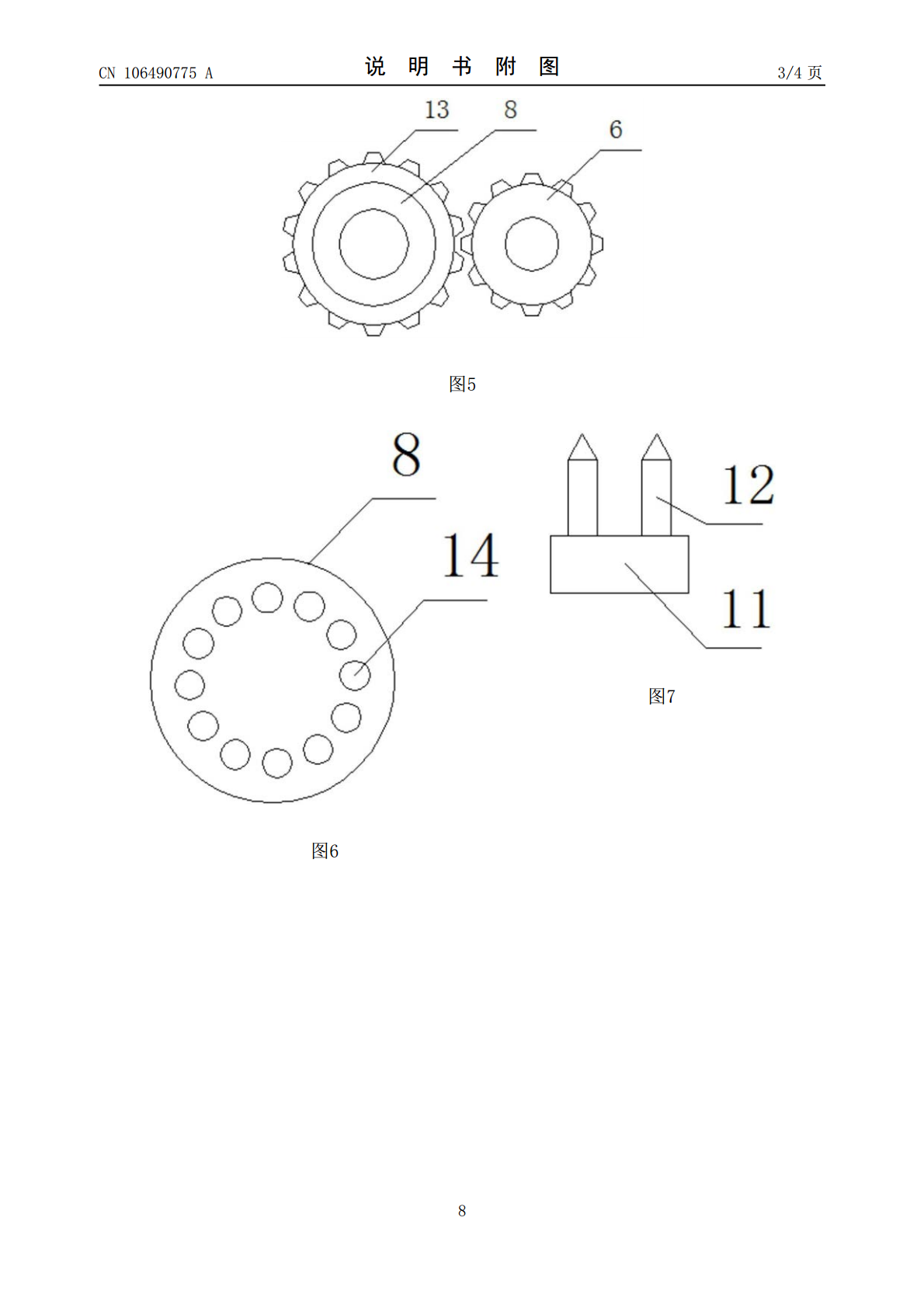

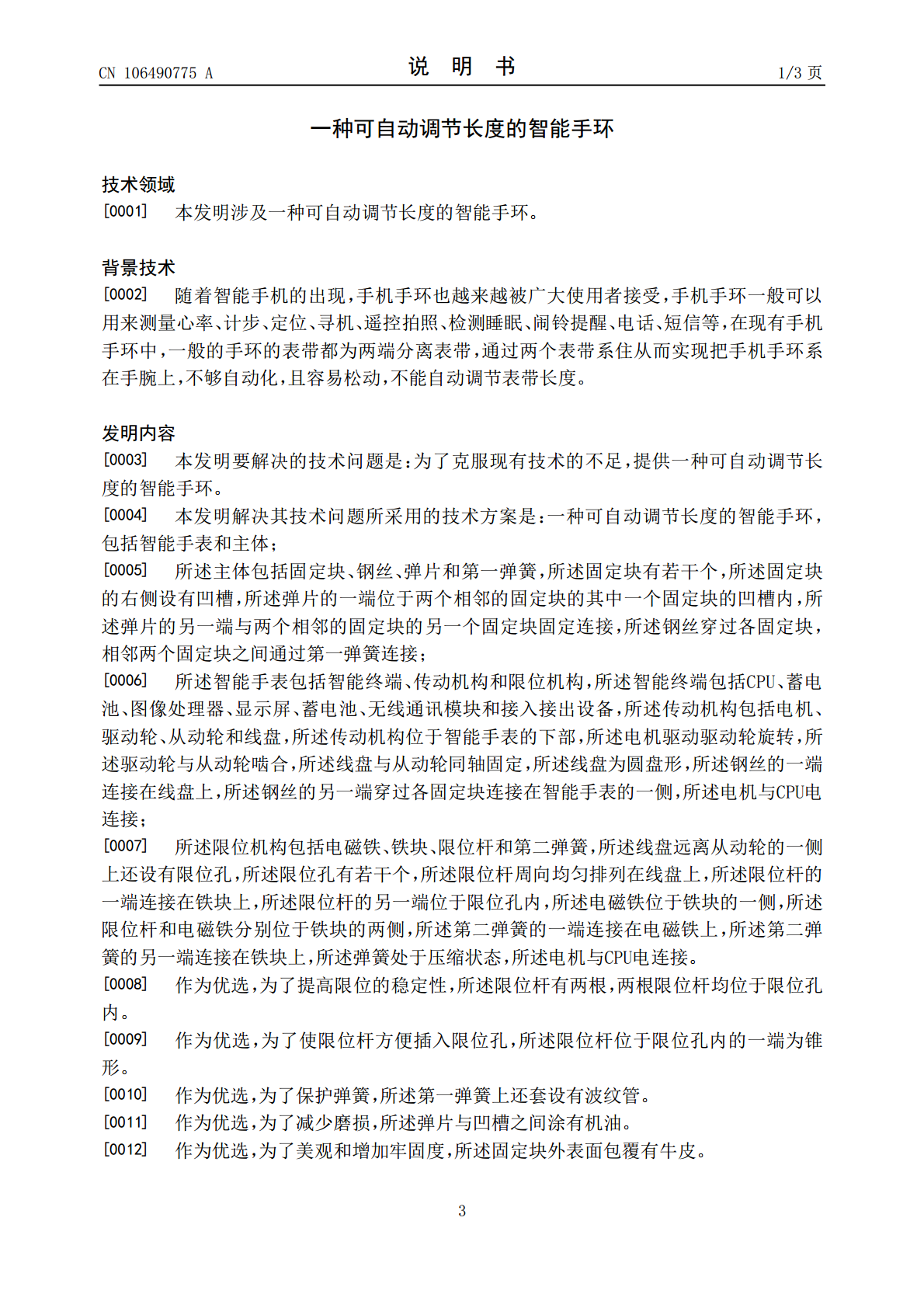

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106490775A(43)申请公布日2017.03.15(21)申请号201610998160.9(22)申请日2016.11.14(71)申请人深圳市晓控通信科技有限公司地址518000广东省深圳市前海深港合作区前湾一路1号A栋201室(72)发明人齐进才(51)Int.Cl.A44C5/00(2006.01)H04M1/04(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种可自动调节长度的智能手环(57)摘要本发明涉及一种可自动调节长度的智能手环，包括智能手表和主体,所述主体包括固定块、钢丝、弹片和第一弹簧，所述智能手表包括智能终端、传动机构和限位机构，所述传动机构包括电机、驱动轮、从动轮和线盘，所述限位机构包括电磁铁、铁块、限位杆和第二弹簧，该可自动调节长度的智能手环设计精确，实用性高，通过手机软件来控制电机，电机驱动钢丝能对主体的长度进行调节，主体外表面不需要加增扣环等装置，使手机主体既美观又实用，且操作起来非常方便，只需要控制智能手表就能自己戴紧，在使用者变胖后佩戴该可自动调节长度的智能手环也非常方便。CN106490775ACN106490775A权利要求书1/1页1.一种可自动调节长度的智能手环，其特征在于，包括智能手表(3)和主体；所述主体包括固定块(1)、钢丝(4)、弹片(2)和第一弹簧(5)，所述固定块(1)有若干个，所述固定块(1)的右侧设有凹槽，所述弹片(2)位于两个相邻的固定块(1)之间，所述弹片(2)的一端位于两个相邻的固定块(1)的其中一个固定块(1)的凹槽内，所述弹片(2)的另一端与两个相邻的固定块的另一个固定块(1)固定连接，所述钢丝(4)穿过各固定块(1)，相邻两个固定块(1)之间通过第一弹簧(5)连接；所述智能手表(3)包括智能终端、传动机构和限位机构，所述智能终端包括CPU、蓄电池、图像处理器、显示屏、蓄电池、无线通讯模块和接入接出设备，所述传动机构包括电机(7)、驱动轮、从动轮(13)和线盘(8)，所述传动机构位于智能手表(3)的下部，所述电机(7)驱动驱动轮(6)旋转，所述驱动轮(6)与从动轮(13)啮合，所述线盘(8)与从动轮(13)同轴固定，所述线盘(8)为圆盘形，所述钢丝(4)的一端连接在线盘(8)上，所述钢丝(4)的另一端穿过各固定块(1)连接在智能手表(3)的一侧，所述电机(7)与CPU电连接；所述限位机构包括电磁铁(9)、铁块(11)、限位杆(12)和第二弹簧(10)，所述线盘(8)远离从动轮(13)的一侧上还设有限位孔(14)，所述限位孔(14)有若干个，所述限位杆(12)周向均匀排列在线盘(8)上，所述限位杆(12)的一端连接在铁块(11)上，所述限位杆(12)的另一端位于限位孔(14)内，所述电磁铁(9)位于铁块(11)的一侧，所述限位杆(12)和电磁铁(9)分别位于铁块(11)的两侧，所述第二弹簧(10)的一端连接在电磁铁(9)上，所述第二弹簧(10)的另一端连接在铁块(11)上，所述弹簧处于压缩状态，所述电机(7)与CPU电连接。2.如权利要求1所述的可自动调节长度的智能手环，其特征在于，所述限位杆(12)有两根，两根限位杆(12)均位于限位孔(14)内。3.如权利要求2所述的可自动调节长度的智能手环，其特征在于，所述限位杆(12)位于限位孔(14)内的一端为锥形。4.如权利要求1所述的可自动调节长度的智能手环，其特征在于，所述第一弹簧(5)上还套设有波纹管。5.如权利要求1所述的可自动调节长度的智能手环，其特征在于，所述弹片(2)与凹槽之间涂有机油。6.如权利要求1所述的可自动调节长度的智能手环，其特征在于，所述固定块(1)外表面包覆有牛皮。7.如权利要求1所述的可自动调节长度的智能手环，其特征在于，所述钢丝(4)为钢琴丝。8.如权利要求1所述的可自动调节长度的智能手环，其特征在于，所述线盘(8)上设有环形凹槽，所述钢丝(4)位于环形凹槽内。9.如权利要求1所述的可自动调节长度的智能手环，其特征在于，所述驱动轮(6)的直径小于从动轮(13)的直径。2CN106490775A说明书1/3页一种可自动调节长度的智能手环技术领域[0001]本发明涉及一种可自动调节长度的智能手环。背景技术[0002]随着智能手机的出现，手机手环也越来越被广大使用者接受，手机手环一般可以用来测量心率、计步、定位、寻机、遥控拍照、检测睡眠、闹铃提醒、电话、短信等，在现有手机手环中，一般的手环的表带都为两端分离表带，通过两个表带系住从而实现把手机手环系在手腕上，不够自动化，且容易松动，不能自动调节表带长度。发明内容[0003]本发明要解决的技术问题是：为了克服现有技术的不足，提供一种可自动调
