一种多功能户外旅行箱.pdf

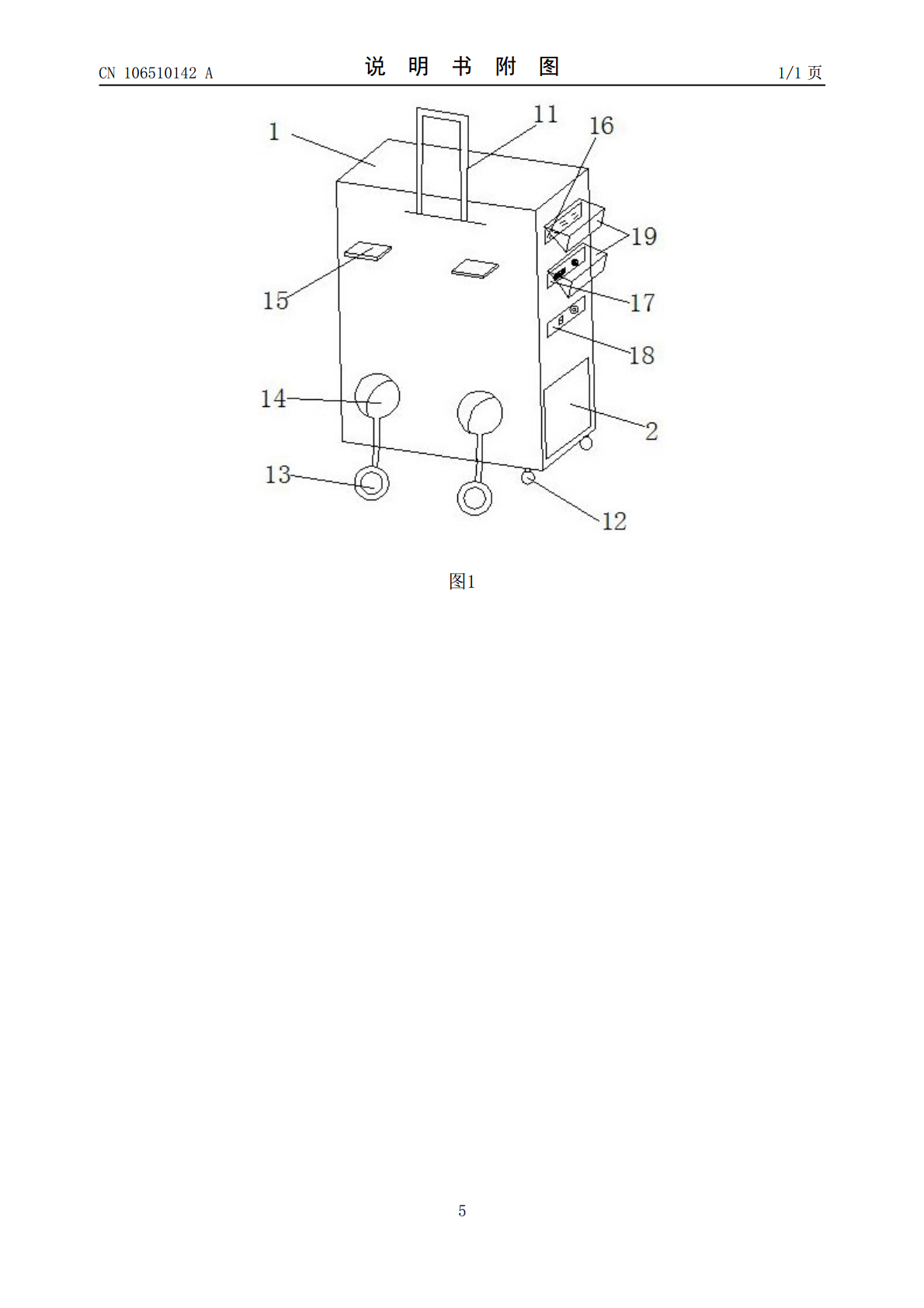

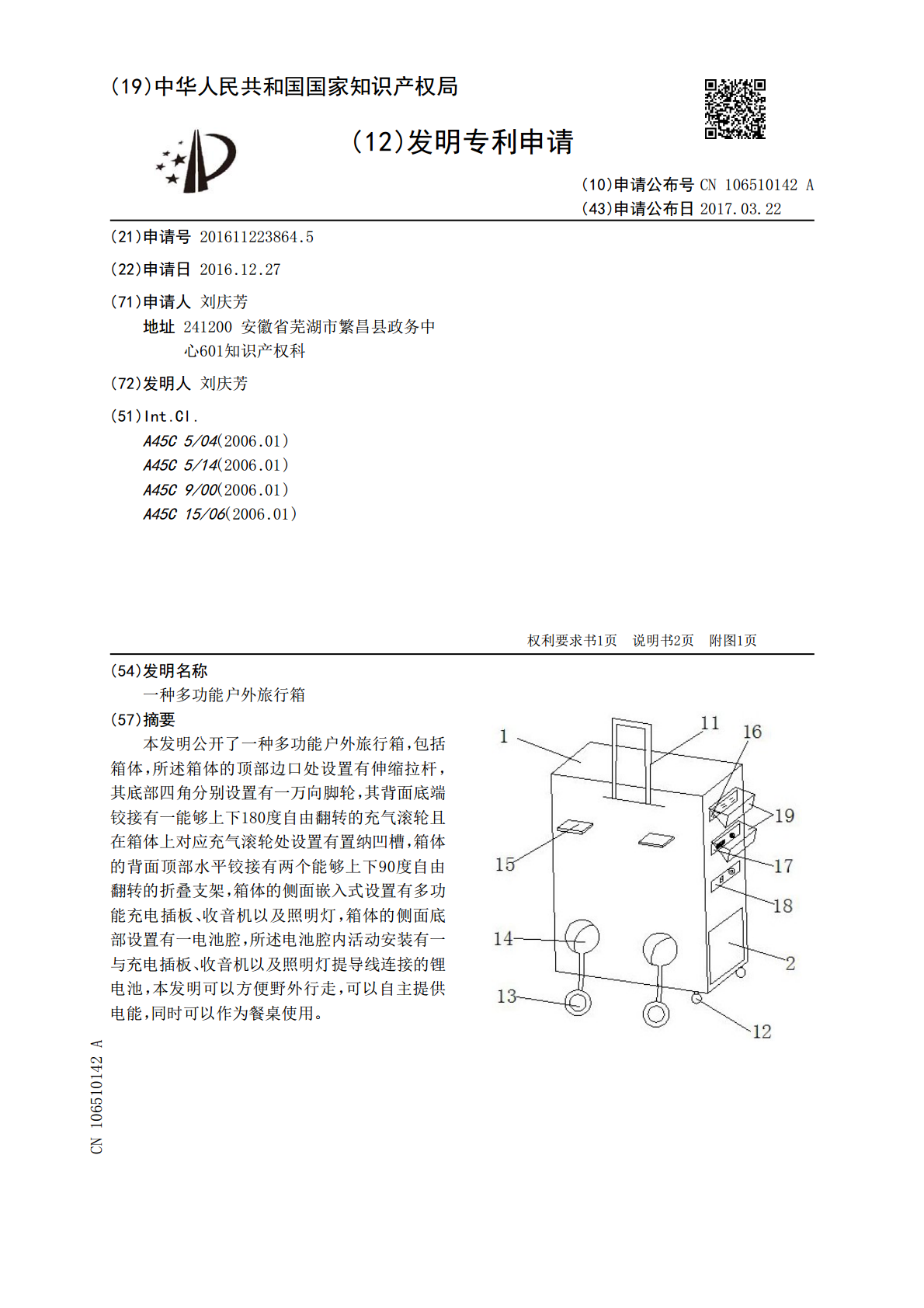

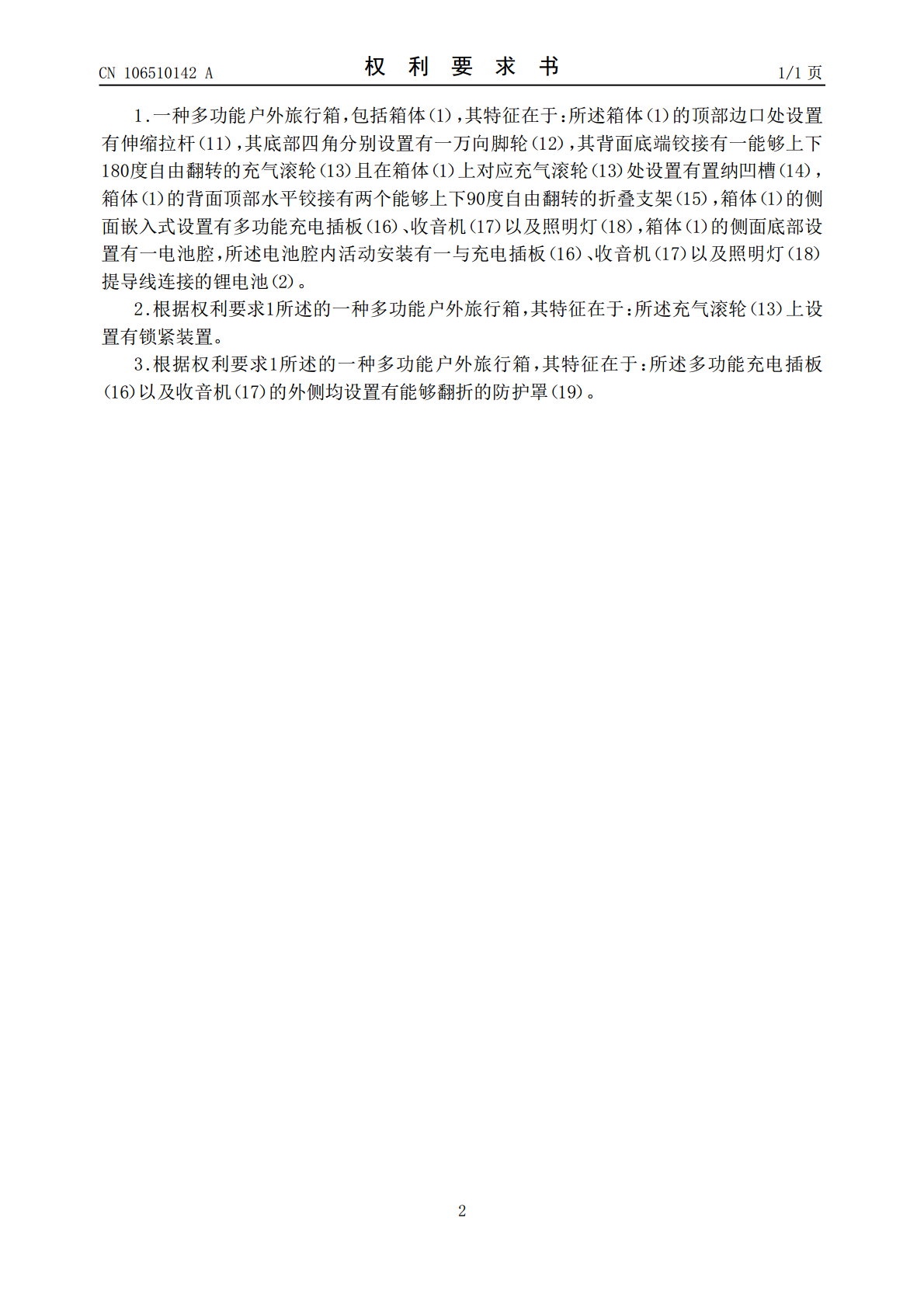

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106510142A(43)申请公布日2017.03.22(21)申请号201611223864.5(22)申请日2016.12.27(71)申请人刘庆芳地址241200安徽省芜湖市繁昌县政务中心601知识产权科(72)发明人刘庆芳(51)Int.Cl.A45C5/04(2006.01)A45C5/14(2006.01)A45C9/00(2006.01)A45C15/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种多功能户外旅行箱(57)摘要本发明公开了一种多功能户外旅行箱，包括箱体，所述箱体的顶部边口处设置有伸缩拉杆，其底部四角分别设置有一万向脚轮，其背面底端铰接有一能够上下180度自由翻转的充气滚轮且在箱体上对应充气滚轮处设置有置纳凹槽，箱体的背面顶部水平铰接有两个能够上下90度自由翻转的折叠支架，箱体的侧面嵌入式设置有多功能充电插板、收音机以及照明灯，箱体的侧面底部设置有一电池腔，所述电池腔内活动安装有一与充电插板、收音机以及照明灯提导线连接的锂电池，本发明可以方便野外行走，可以自主提供电能，同时可以作为餐桌使用。CN106510142ACN106510142A权利要求书1/1页1.一种多功能户外旅行箱，包括箱体（1），其特征在于：所述箱体（1）的顶部边口处设置有伸缩拉杆（11），其底部四角分别设置有一万向脚轮（12），其背面底端铰接有一能够上下180度自由翻转的充气滚轮（13）且在箱体（1）上对应充气滚轮（13）处设置有置纳凹槽（14），箱体（1）的背面顶部水平铰接有两个能够上下90度自由翻转的折叠支架（15），箱体（1）的侧面嵌入式设置有多功能充电插板（16）、收音机（17）以及照明灯（18），箱体（1）的侧面底部设置有一电池腔，所述电池腔内活动安装有一与充电插板（16）、收音机（17）以及照明灯（18）提导线连接的锂电池（2）。2.根据权利要求1所述的一种多功能户外旅行箱，其特征在于：所述充气滚轮（13）上设置有锁紧装置。3.根据权利要求1所述的一种多功能户外旅行箱，其特征在于：所述多功能充电插板（16）以及收音机（17）的外侧均设置有能够翻折的防护罩（19）。2CN106510142A说明书1/2页一种多功能户外旅行箱技术领域[0001]本发明涉及一种旅行箱，具体涉及一种多功能户外旅行箱。背景技术[0002]随着旅游业的发展，越来越多的人喜欢到野外郊游，野外风景虽美，然而缺少一些生活上的便利措施，而且野外道路崎岖不平，一般的行李箱很难进行拉带行走，而当需要携带的东西过多时，旅游显得很不方便，甚至会让旅游变得非常的不顺心。发明内容[0003]（一）要解决的技术问题为了克服现有技术不足，现提出一种多功能户外旅行箱，其可以方便野外行走，可以自主提供电能，同时可以作为餐桌使用。[0004]（二）技术方案本发明通过如下技术方案实现：本发明提出了一种多功能户外旅行箱，包括箱体，所述箱体的顶部边口处设置有伸缩拉杆，其底部四角分别设置有一万向脚轮，其背面底端铰接有一能够上下180度自由翻转的充气滚轮且在箱体上对应充气滚轮处设置有置纳凹槽，箱体的背面顶部水平铰接有两个能够上下90度自由翻转的折叠支架，箱体的侧面嵌入式设置有多功能充电插板、收音机以及照明灯，箱体的侧面底部设置有一电池腔，所述电池腔内活动安装有一与充电插板、收音机以及照明灯提导线连接的锂电池。[0005]作为一种改进，所述充气滚轮上设置有锁紧装置。[0006]作为进一步改进，所述多功能充电插板以及收音机的外侧均设置有能够翻折的防护罩。[0007]（三）有益效果本发明相对于现有技术，具有以下有益效果：本发明提到的一种多功能户外旅行箱，其设计有一个可以折叠使用的充气滚轮，方便在崎岖不平的道路行走，箱体自带可以充电的锂电池,可以给旅途中提供照明以及充电使用。另外当需要休息吃饭时，可以将箱体平卧，通过折叠支架以及充气滚轮可以使得箱体作为餐桌使用，在野外郊游时会显得非常简单方便。附图说明[0008]图1是本发明结构示意图。[0009]1-箱体；2-锂电池；11-伸缩拉杆；12-万向脚轮；13-充气滚轮；14-纳凹槽；15-折叠支架；16-多功能充电插板；17-收音机；18-照明灯；19-防护罩。具体实施方式[0010]为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对3CN106510142A说明书2/2页本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。[0011]如图1所示的一种多功能户外旅行箱，包括箱体1，所述箱体1的顶部边口处设置有伸缩拉杆11，其底部四角分别设置有一万向脚轮12，其背面底端铰接有一
