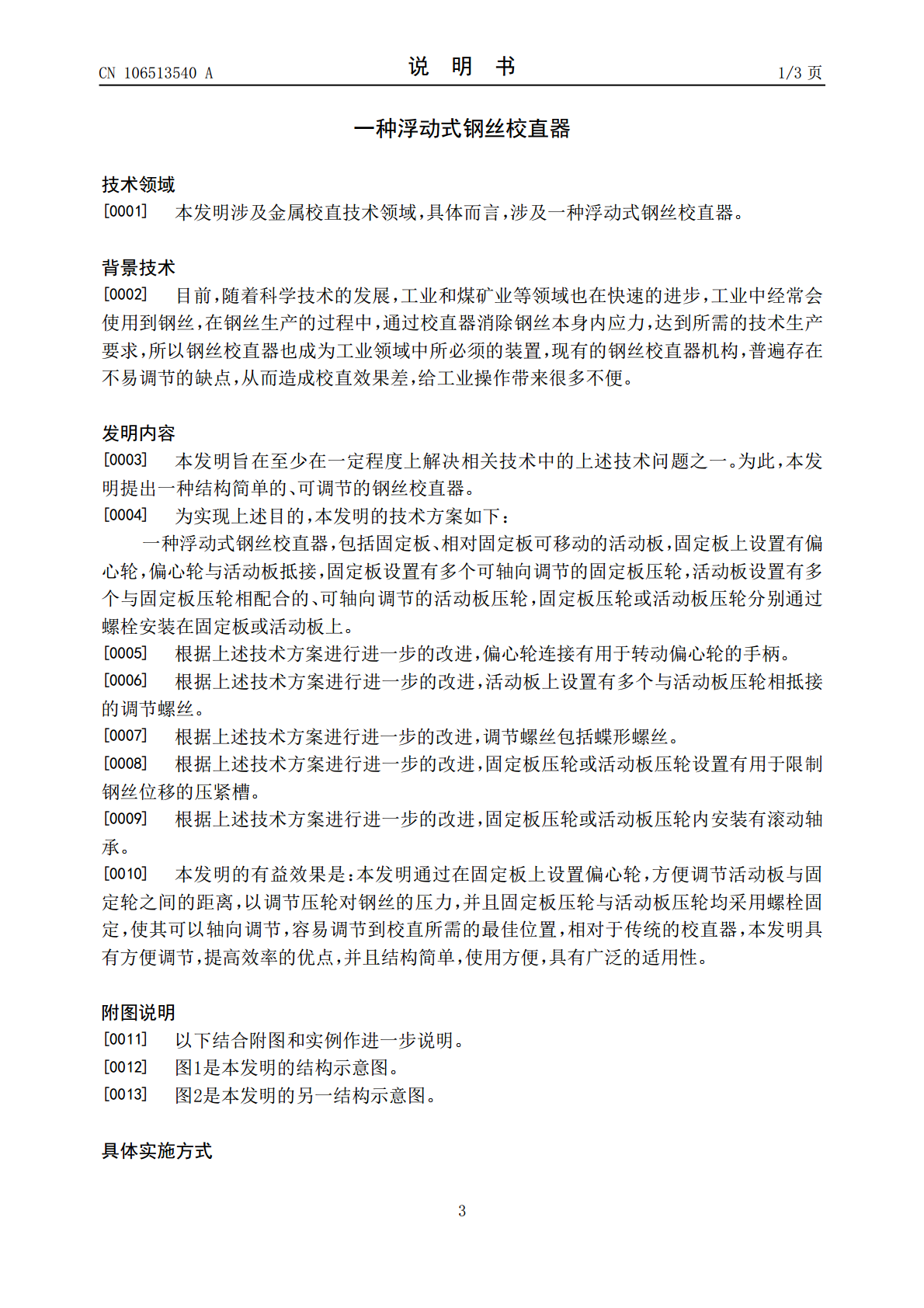

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106513540A(43)申请公布日2017.03.22(21)申请号201611154781.5(22)申请日2016.12.14(71)申请人鹤山恒基钢丝制品有限公司地址529700广东省江门市鹤山沙坪镇人民东路2102号(72)发明人李向伟李杰鹏甘保亮冯彬华劳国明(74)专利代理机构广州嘉权专利商标事务所有限公司44205代理人温利利(51)Int.Cl.B21F1/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种浮动式钢丝校直器(57)摘要本发明公开了一种浮动式钢丝校直器，包括固定板、相对固定板可移动的活动板，固定板上设置有偏心轮，偏心轮与活动板抵接，固定板设置有多个可轴向调节的固定块压轮，活动板设置有多个与固定块压轮相配合的、可轴向调节的活动块压轮，固定块压轮或活动块压轮分别通过螺栓安装在固定板或活动板上。通过在固定板上设置偏心轮，方便调节活动板与固定轮之间的距离，以调节压轮对钢丝的压力，并且固定板压轮与活动板压轮均采用螺栓固定，使其可以轴向调节，容易调节到校直所需的最佳位置，相对于传统的校直器，本发明具有方便调节，提高效率的优点，并且结构简单，使用方便，具有广泛的适用性。CN106513540ACN106513540A权利要求书1/1页1.一种浮动式钢丝校直器，其特征在于：包括固定板、相对固定板可移动的活动板，所述固定板上设置有偏心轮，所述偏心轮与活动板抵接，所述固定板设置有多个可轴向调节的固定板压轮，所述活动板设置有多个与固定板压轮相配合的、可轴向调节的活动板压轮，所述固定板压轮或活动板压轮分别通过螺栓安装在固定板或活动板上。2.根据权利要求1所述的一种浮动式钢丝校直器，其特征在于：所述偏心轮连接有用于转动偏心轮的手柄。3.根据权利要求1所述的一种浮动式钢丝校直器，其特征在于：所述活动板上设置有多个与活动板压轮相抵接的调节螺丝。4.根据权利要求3所述的一种浮动式钢丝校直器，其特征在于：所述调节螺丝包括蝶形螺丝。5.根据权利要求1所述的一种浮动式钢丝校直器，其特征在于：所述固定板压轮或活动板压轮设置有用于限制钢丝位移的压紧槽。6.根据权利要求1所述的一种浮动式钢丝校直器，其特征在于：所述固定板压轮或活动板压轮内安装有滚动轴承。2CN106513540A说明书1/3页一种浮动式钢丝校直器技术领域[0001]本发明涉及金属校直技术领域，具体而言，涉及一种浮动式钢丝校直器。背景技术[0002]目前，随着科学技术的发展，工业和煤矿业等领域也在快速的进步，工业中经常会使用到钢丝，在钢丝生产的过程中，通过校直器消除钢丝本身内应力，达到所需的技术生产要求，所以钢丝校直器也成为工业领域中所必须的装置，现有的钢丝校直器机构，普遍存在不易调节的缺点，从而造成校直效果差，给工业操作带来很多不便。发明内容[0003]本发明旨在至少在一定程度上解决相关技术中的上述技术问题之一。为此，本发明提出一种结构简单的、可调节的钢丝校直器。[0004]为实现上述目的，本发明的技术方案如下：一种浮动式钢丝校直器，包括固定板、相对固定板可移动的活动板，固定板上设置有偏心轮，偏心轮与活动板抵接，固定板设置有多个可轴向调节的固定板压轮，活动板设置有多个与固定板压轮相配合的、可轴向调节的活动板压轮，固定板压轮或活动板压轮分别通过螺栓安装在固定板或活动板上。[0005]根据上述技术方案进行进一步的改进，偏心轮连接有用于转动偏心轮的手柄。[0006]根据上述技术方案进行进一步的改进，活动板上设置有多个与活动板压轮相抵接的调节螺丝。[0007]根据上述技术方案进行进一步的改进，调节螺丝包括蝶形螺丝。[0008]根据上述技术方案进行进一步的改进，固定板压轮或活动板压轮设置有用于限制钢丝位移的压紧槽。[0009]根据上述技术方案进行进一步的改进，固定板压轮或活动板压轮内安装有滚动轴承。[0010]本发明的有益效果是：本发明通过在固定板上设置偏心轮，方便调节活动板与固定轮之间的距离，以调节压轮对钢丝的压力，并且固定板压轮与活动板压轮均采用螺栓固定，使其可以轴向调节，容易调节到校直所需的最佳位置，相对于传统的校直器，本发明具有方便调节，提高效率的优点，并且结构简单，使用方便，具有广泛的适用性。附图说明[0011]以下结合附图和实例作进一步说明。[0012]图1是本发明的结构示意图。[0013]图2是本发明的另一结构示意图。具体实施方式3CN106513540A说明书2/3页[0014]下面详细描述本发明的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发
